Дэу Ланос. Руководство по ремонту - часть 450





НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-33

КОД НЕИСПРАВНОСТИ 31

НЕИСПРАВНОСТЬ БЛОКА ИНДИКАЦИИ И ДИАГНОСТИКИ

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.

Код неисправности  3 1 появляется

тогда, когда:
• Блок индикации и диагностики не

проходит внутреннюю проверку.

О п и с а н и е тестирования
Внимание: Прежде чем производить
проверну, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает ре­
зервное питание для ввода в действие

надувных подушек, даже если аккуму­

лятор отсоединен. Непреднамеренное

введение в действие надувных поду­
шек безопасности может привести к

травме.

КОД 31 - неисправность блока индикации и диагностики

Пункт

Действие

Величина

Да

Нет

1. Отсоедините отрицательный провод

аккумулятора.

2. Замените блок индикации и диагностики.

Ремонт завершен?

-

См. табл.

«Проверка

системы
диагнос­

тики»

-

КОД НЕИСПРАВНОСТИ 32

ЗАПИСЬ ПОЛОМКИ БЛОКА ИНДИКАЦИИ И ДИАГНОСТИКИ

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.

Код неисправности  3 1 появляется

тогда, когда:
• Блок индикации и диагностики не прохо­

дит внутреннюю проверку.

О п и с а н и е  т е с т и р о в а н и е
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает ре­
зервное питание для ввода в действие

надувных подушек, даже если акку­
мулятор отсоединен. Непреднаме­

ренное введение в действие надув-ных
подушек безопасности может при­

вести к травме.

КОД 32 - Запись поломки блока индикации и диагностики

Пункт

Действие

Величина

Да

Нет

1. Отсоедините отрицательный провод

аккумулятора.

2. Замените блок индикации и диагностики.

Ремонт завершен?

-

См. табл.

«Проверка

системы

диагнос­

тики»

-

Внимание: Не используйте эти иллюстрации для нахождения неисправностей
без обращения к картам кодов неисправностей. Карты нахождения неисправнос­
тей предоставят дополнительные меры безопасности и подробную информацию
для каждой проверки. Несоблюдение мер безопасности может привести к травме
из-за непреднамеренного введения в действие надувных подушек безопасности.

8В-34 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

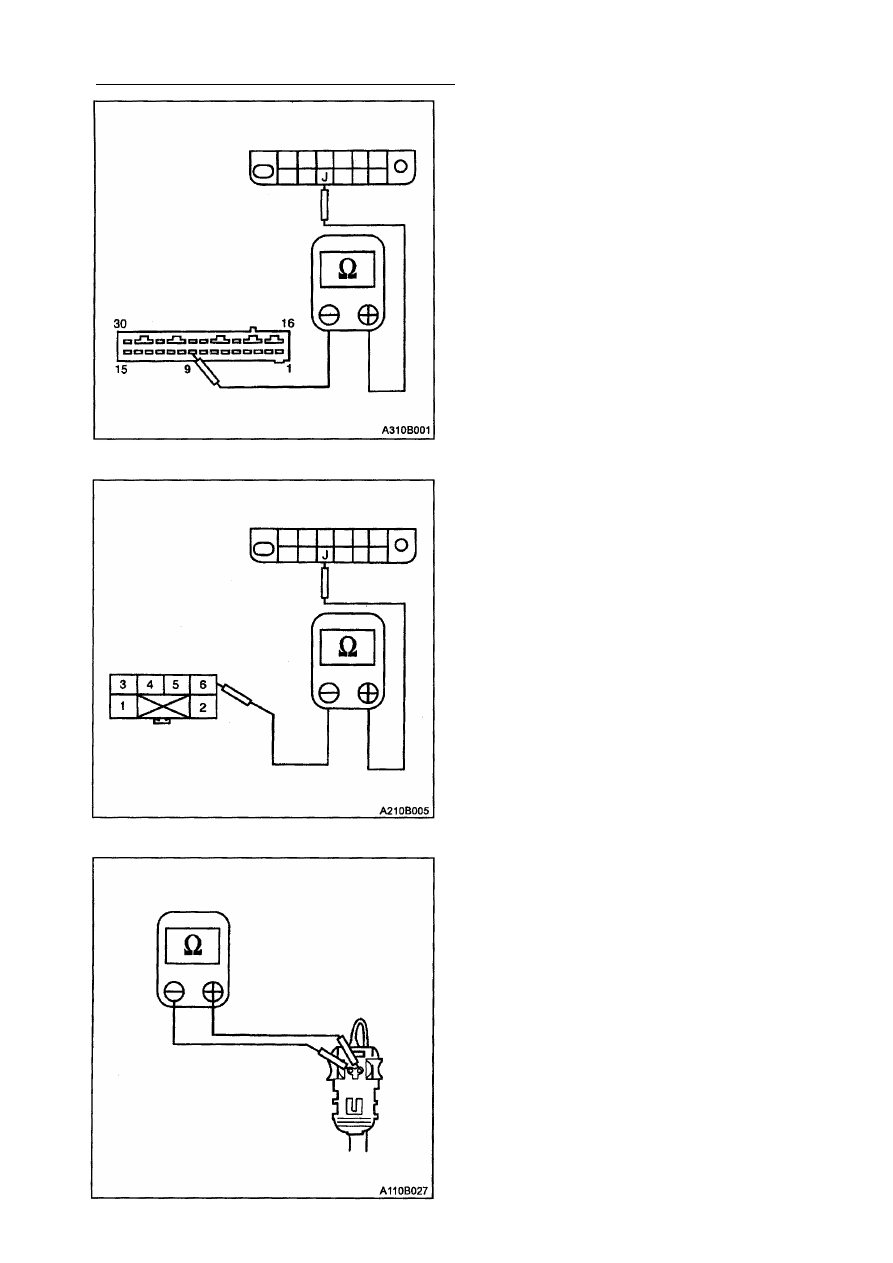

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 1

Прозвоните цепь между выводом 9 блока
индикации и диагностики и выводом J
электрического разъема звена данных.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 2

Прозвоните цепь на боковой стороне
приборной доски между выводом J
разъема звена данных и выводом 6
электрического разъема С209.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 3

Прозвоните цепь модуля боковой надув­
ной подушки безопасности водителя.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-35

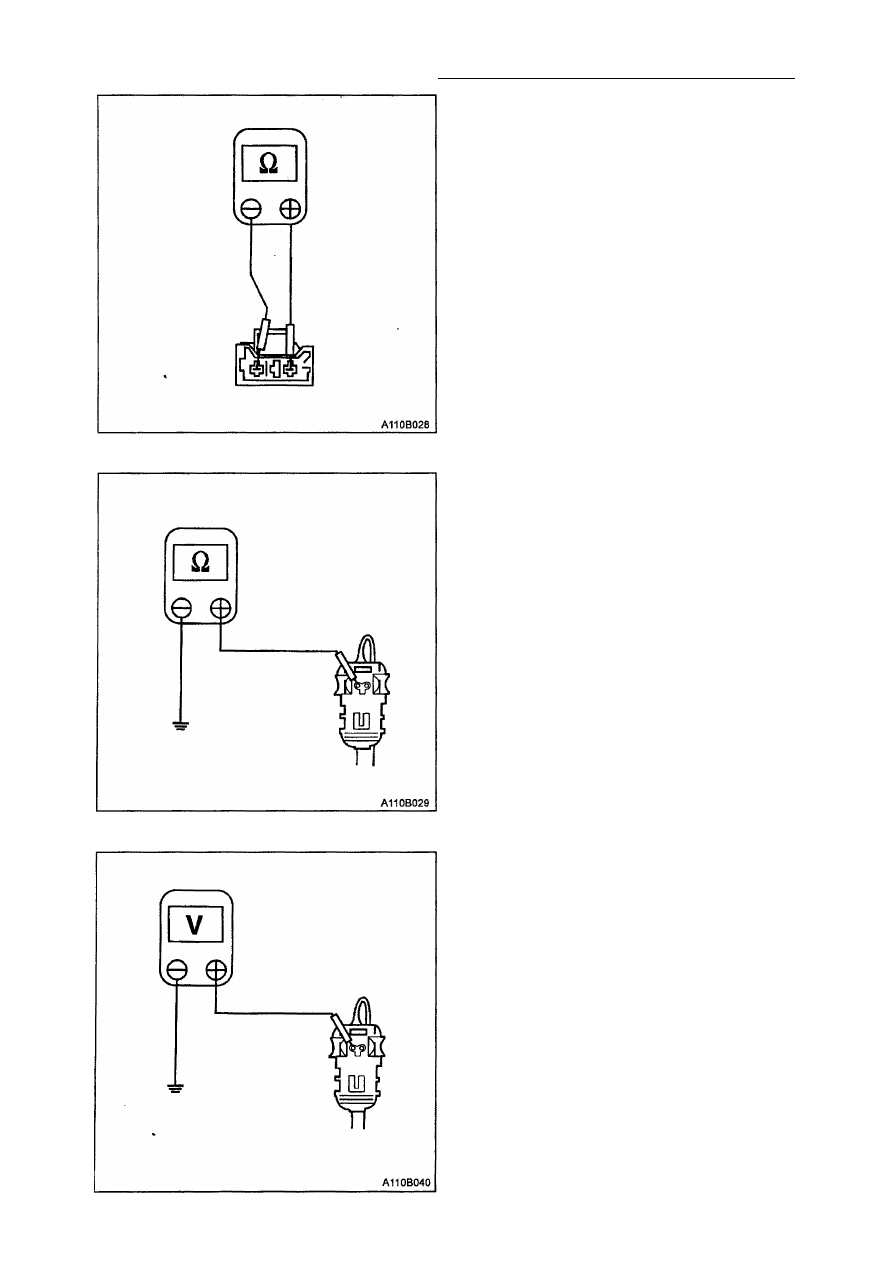

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 4

Прозвоните цепь модуля надувной подуш­
ки безопасности водителя на блоке инди­
кации и диагностики с электрическим
разъемом часовой пружины.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 5

Проверьте цепь надувной подушки безо­
пасности водителя на короткое замыкание
с массой при отсоединенном блоке
индикации и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 6

Проверьте цепь надувной подушки
безопасности водителя на падение
напряжения.

8В-36 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

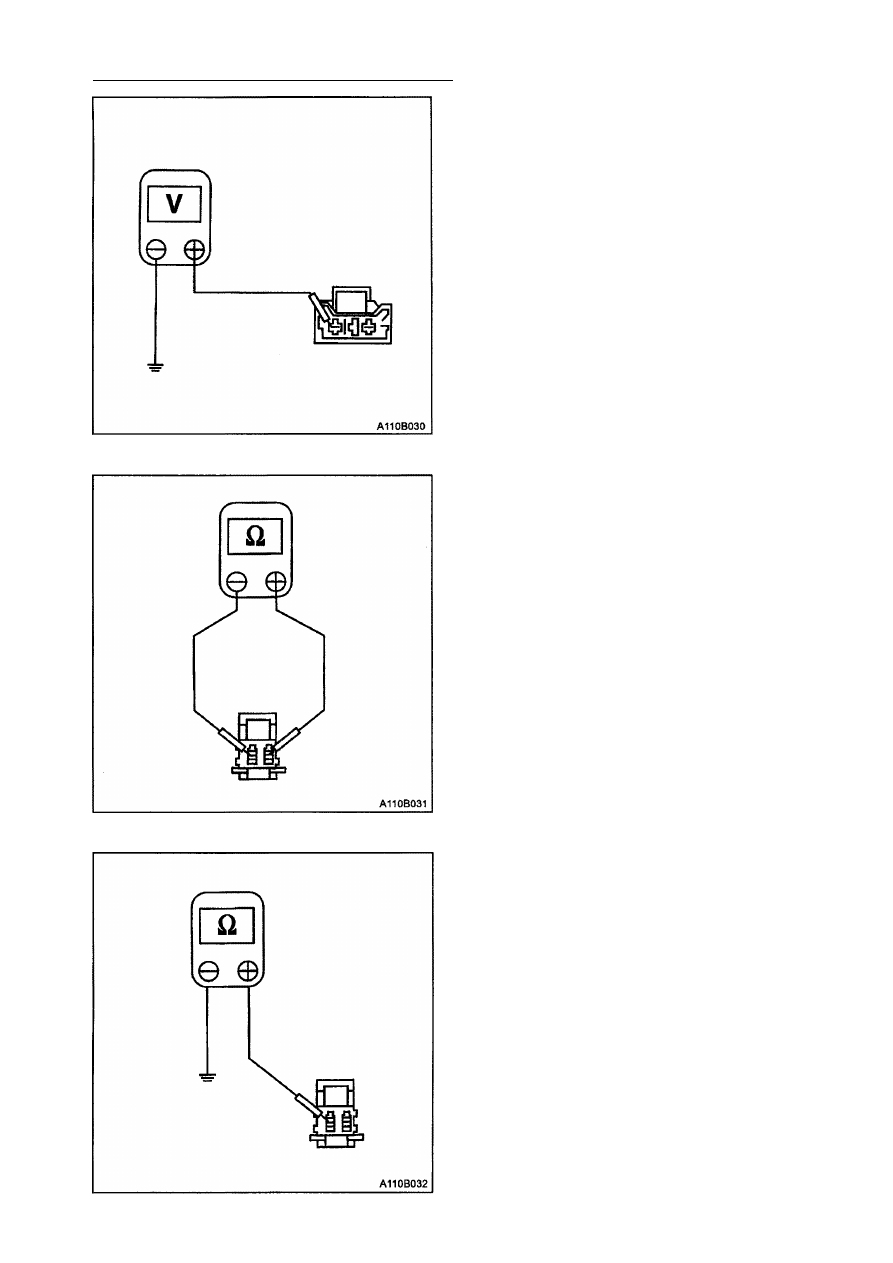

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 7

Проверьте электрический разъем часовой

пружины на падение напряжения со

стороны блока индикации и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 8

Прозвоните цепь модуля надувной по­

душки безопасности пассажира со стороны

электрического разъема блока индикации

и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 9

Проверьте цепь надувной подушки безо­

пасности пассажира на короткое замы­

кание с массой.
