Дэу Ланос. Руководство по ремонту - часть 448

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-25

КОД 08 - Цепь введения в действие надувной подушки безопасности

пассажира, падение напряжения

Пункт

Действие

Величина

Да

Нет

1

1. Отсоедините отрицательный провод

аккумулятора.
2. Подождите 1 минуту, пока разрядится конденсатор
блока индикации и диагностики.
* Конденсатор обеспечивает резервное питание для

введения в действие боковой надувной подушки
безопасности пассажира, даже если аккумулятор
отсоединен.
3. Проверьте визуально проводку и электрический
разъем модуля надувной подушки безопасности
пассажира.

Есть какие-нибудь видимые повреждения?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Замените проводку блока индикации и

диагностики.

2. Подсоедините отрицательный провод
аккумулятора.

Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

3

1. Подсоедините электрический разъем модуля

надувной подушки безопасности пассажира.
2. Отсоедините электрический разъем от блока
индикации и диагностики.
* Перемычка на отсоединенном электрическом
разъеме блока индикации и диагностики создаст
полную цепь между проводами модуля надувной
подушки безопасности пассажира.
3. Вольтметром проверьте напряжение на одном из
выводов электрического разъема проводки сбоку
блока индикации и диагностики для модуля надув­
ной подушки безопасности пассажира.
* Смотрите "Диагностическую иллюстрацию 10" в
этом разделе.

Напряжение больше указанной величины?

0 В

Перейти

к п. 2

Перейти

к п. 4

4

1. Замените блок индикации и диагностики.

2. Подсоедините отрицательный провод
аккумулятора.
3. Установите сканер в положение "СТЕРЕТЬ КОД".
4. Проведите проверку системы диагностики.

Код 08 все еще показывает текущую неисправность?

-

Перейти

к п. 5

Система в

порядке

5

1. Замените модуль надувных подушек

безопасности.
2. Подсоедините отрицательный провод
аккумулятора.
Ремонт завершен?

-

См. табл.

"Проверка

системы
диагнос­

тики"

-

8В-26 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД НЕИСПРАВНОСТИ 23

ЦЕПЬ ПОДАЧИ ЗАЖИГАНИЯ, НАПРЯЖЕНИЕ СЛИШКОМ ВЫСОКОЕ

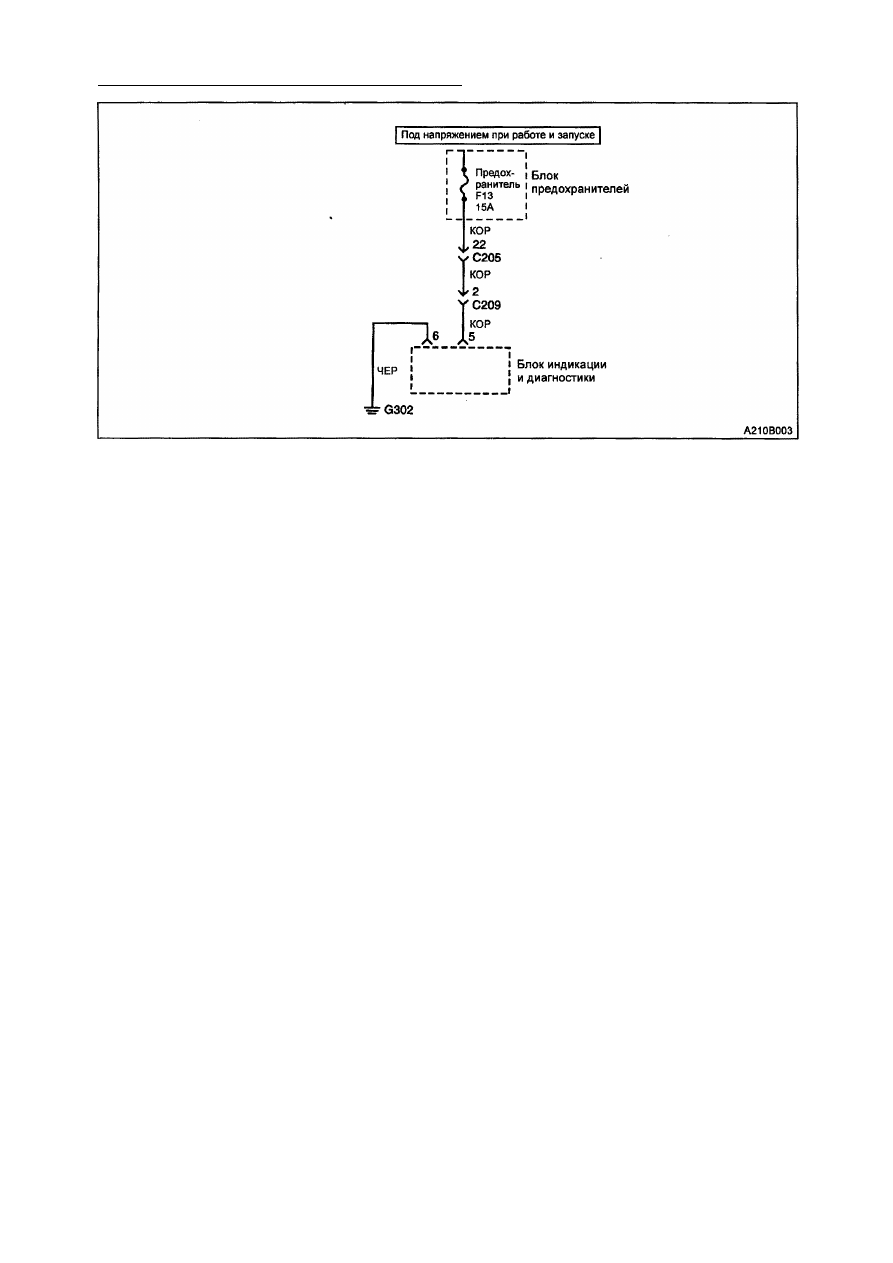

Описание цепи

Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет подачу
напряжения. Если напряжение слишком
высокое, или слишком низкое, то блок
индикации и  д и а г н о с т и к и может не
получить правильной информации, когда
он пытается, используя известный ток,
проверить цепи модулей надувных подушек
безопасности.

Код неисправности 23 появляется

тогда, когда:
• Блок индикации и диагностики получает

напряжение выше, чем предусмотрено.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в
действие надувных подушек, даже если
аккумулятор отсоединен. Непредна­
меренное введение в действие надув­
ных подушек безопасности может
привести к травме.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-27

КОД 23 - Цепь подачи зажигания, напряжение слишком высокое

Пункт

Действие

Величина

Да

Нет

1

Проверьте систему подзарядки автомобиля.
Система подзарядки исправна?

-

Перейти к п. 3

Перейти

к п. 2

2

1. Отремонтируйте систему подзарядки.

Ремонт завершен?

-

См. табл. "Про­

верка системы

диагностики"

-

3

1. Отсоедините отрицательный провод

аккумулятора.
2. Замените блок индикации и диагностики
Ремонт завершен?

-

См. табл. "Про­

верка системы

диагностики"

-

8В-28 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

КОД НЕИСПРАВНОСТИ 24

ЦЕПЬ ПОДАЧИ ЗАЖИГАНИЯ, НАПРЯЖЕНИЕ СЛИШКОМ НИЗКОЕ

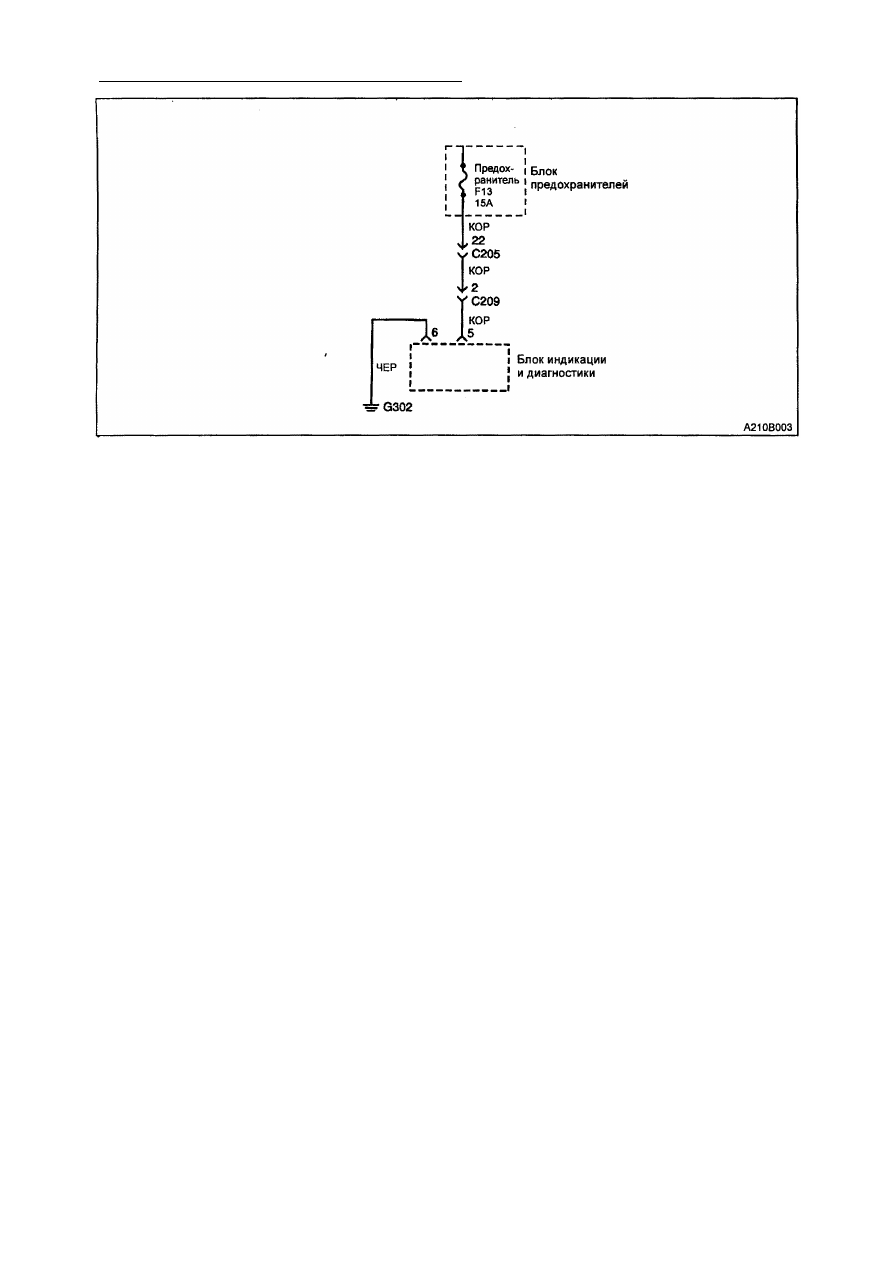

Описание цепи
Когда зажигание включено, модуль блока
индикации и диагностики проводит тестиро­
вание для определения неисправностей
внутри себя.
После проведения этого тестирования, блок
индикации и диагностики проверяет подачу
напряжения. Если напряжение слишком
высокое или слишком низкое, то блок
индикации и диагностики может не полу­

чить правильной информации, когда он
пытается, используя известный ток, про­
верить цепи модулей надувных подушек
безопасности.

Код неисправности 24 появляется

тогда, когда:
• Блок индикации и диагностики получает

напряжение ниже, чем предусмотрено.

О п и с а н и е  т е с т и р о в а н и я
Внимание: Прежде чем производить
проверку, отсоедините отрицатель­
ный провод аккумулятора. Подождите

1 минуту, для того чтобы конденса­

тор блока индикации и диагностики

разрядился. Конденсатор подает до­

полнительное питание для ввода в
действие надувных подушек, даже если
аккумулятор отсоединен. Непредна­
меренное введение в действие надув­
ных подушек безопасности может
привести к травме.

Внимание: В качестве меры предос­
торожности отсоедините электри­

ческий разъем модуля надувной по­
душки безопасности пассажира. Не­

преднамеренное введение в действие
надувных подушек безопасности мо­

жет привести к травме.
