Дэу Ланос. Руководство по ремонту - часть 431





УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 59

5. Поместив компрессор в зажимное прис­

пособление J-34992, установите узел
ротора и подшипника в корпус комп­
рессора.

6. Установите устройство для установки

узла ротора шкива и подшипника

J-33017 и направляющую съемника
J-33023-A прямо на внутреннюю до­

рожку качения подшипника.

7. Установите центральный опорный болт

поперечины съемника J-8433-1 на
направляющую съемника J-33023-A и
вмонтируйте два стяжных болта и шай­
бы через отверстия в поперечине
съемника J-8433-1. Ввинтите их в за­

жимное приспособление J-34992.

Резьба стяжных болтов должна про­
никнуть на всю толщину зажимного
приспособления.

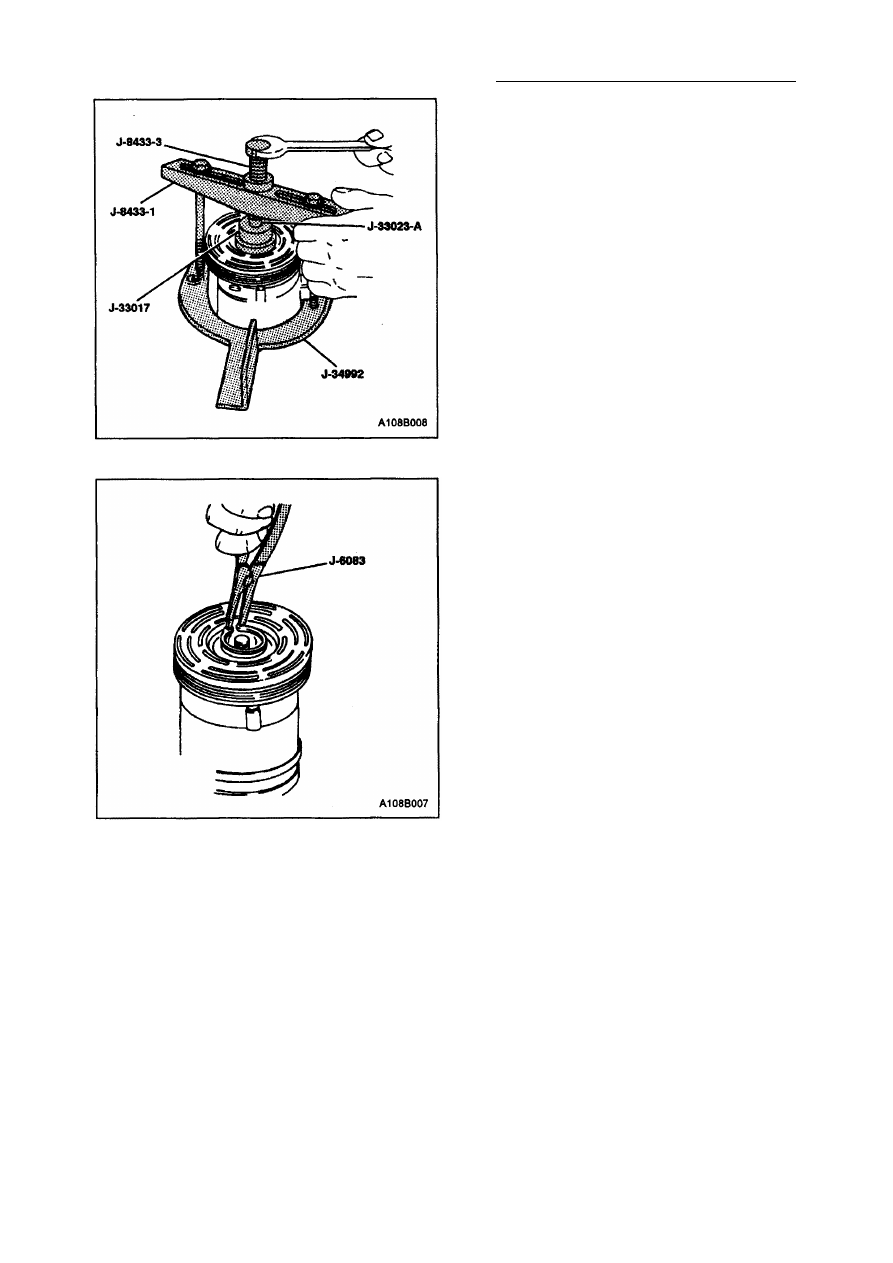

8. Затягивайте центральный упорный

винт J-8433-3 в поперечину съемника
J-8433-1, чтобы загнать узел ротора
шкива и подшипника в корпус комп­
рессора.

9. Установите стопорное кольцо узла ро­

тора и подшипника, используя клещи
для стопорного кольца J-6083.

10. Установите на место узел диска при­

вода муфты зацепления и втулки. См.
главу "Узел приводного диска и втулки
муфты зацепления" в этом разделе.

11. Установите компрессор. См. главу

"Компрессор" в этом разделе.

12. Подсоедините отрицательный провод

батареи.

13. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­
темы В.К." в этом разделе.

7В - 60 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

КАТУШКА МУФТЫ СЦЕПЛЕНИЯ

Необходимые инструменты:
Поперечина съемника J-8433-1.
Нажимной винт J-8433^3.
Направляющая съемника J-33023-A.

Держатель установки катушки муфты

сцепления J-33024.
Ножки съемника катушки муфты сцепле­
ния J-33025.
Зажимное приспособление компрессора
J-34992.

Процедура разборки

1. Отсоедините отрицательный провод

батареи.

2. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В.К."

в этом разделе.

3. Снимите компрессор. См. главу "Комп­

рессор" в этом разделе.

4. Снимите узел приводного диска муфты

сцепления и втулки. См. главу "Узел
приводного диска и втулки муфты
сцепления" в этом разделе.

5. Снимите ротор муфты сцепления и под­

шипник. См. главу "Ротор муфты
сцепления и подшипник" в этом раз­
деле.

6. Отметьте расположение выводов ка­

тушки муфты сцепления на корпусе

компрессора.

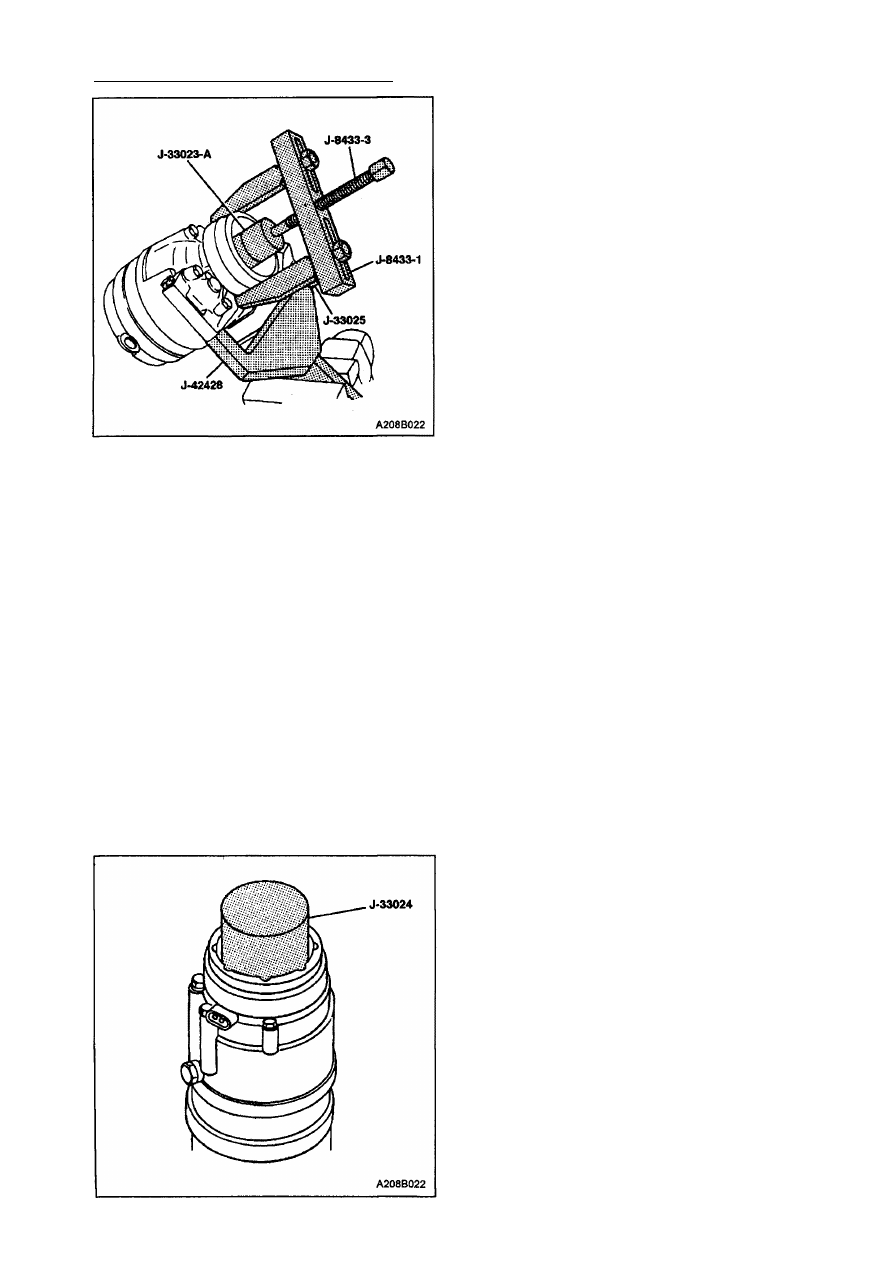

7. Установите направляющую съемника

J-33023-A на корпус компрессора.
Также установите поперечину съемни­
ка J-8433-1 с ножками съемника катуш­
ки муфты сцепления J-33025.

8. Затяните нажимной винт J-8433-3 на

направляющую съемника J-33023-A,

чтобы снять катушку муфты сцепле­

ния.

Процедура сборки
1. Поместите узел катушки муфты сцеп­

ления на корпус компрессора с выво­
дами, расположенными в отмеченных
местах.

2. Установите держатель установки ка­

тушки муфты сцепления J-33024 над

внутренним отверстием корпуса катуш­
ки муфты сцепления J-33024 с кор­
пусом компрессора.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 61

3. Отцентрируйте поперечину съемника

J-8433-1 с утопленным центральным
отверстием в держателе установки ка­
тушки муфты сцепления J-33024. Уста­
новите стяжные болты и шайбы зажим­

ного устройства компрессора J-34992

через щели в поперечине. Ввинтите их

в зажимное устройство на всю толщину
зажимного устройства.

Внимание: Проверяйте, чтобы во время

установки катушка муфты сцепления и

держатель установки катушки были "рас­

положены в ряд".

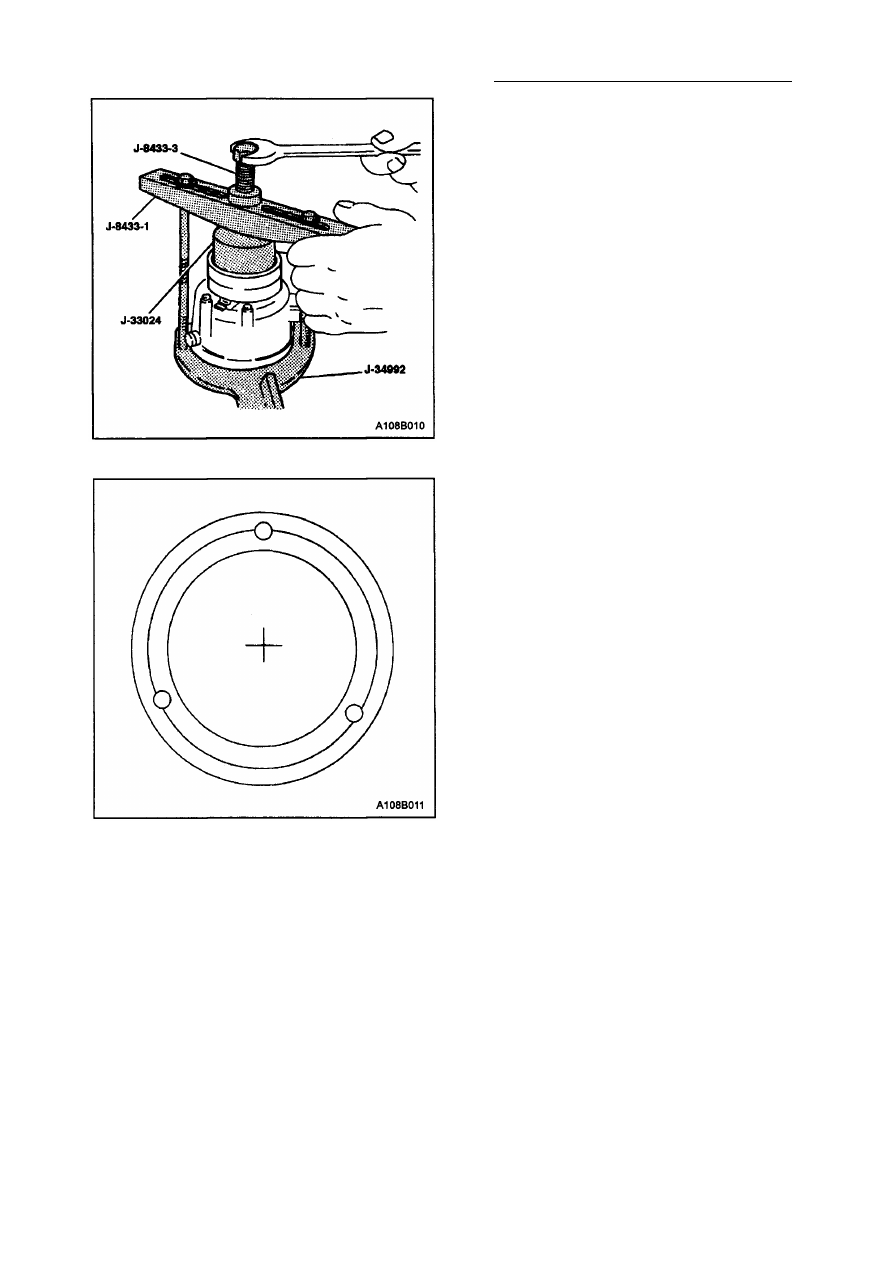

4. Вращайте нажимной винт J-8433-3, или

используйте подходящие тиски, чтобы
вогнать катушку муфты сцепления в
корпус компрессора.

5. Когда катушка муфты сцепления пол­

ностью встанет на место внутри кор­
пуса компрессора, с помощью зубила

диаметром 3 мм закерните корпус в

трехтонках по окружности с шагом 120,
чтобы зафиксировать расположение

катушки муфты зацепления в корпусе
компрессора. Размер вмятин от керне-
ния должен составлять только поло­
вину размера кончика зубила, а глу­
бина- примерно от 0,28 до 0,35 мм.

6. Установите узел ротора и подшипника

муфты сцепления. См. главу "Ротор и
подшипник муфты сцепления" в этом

разделе.

7. Установите узел диска втулки муфты

сцепления. См. главу "Узел диска и
втулки муфты сцепления" в этом

разделе.

8. Установите компрессор. См. главу

"Компрессор" в этом разделе.

9. Подсоедините отрицательный провод

батареи.

10. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­

темы В.К." в этом разделе.

7В - 62 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ЗАМЕНА УПЛОТНЕНИЯ ВАЛА

Необходимые инструменты:
Клещи для упорного кольца J-5403.
С ъ е м н и к  у п л о т н и т е л ь н о г о  к о л ь ц а
J-9553-1.
Приспособление для съема и установки
гнезда уплотнителя J-23128-A.
Приспособление для установки уплот­
нительного кольца J-33011.
П р е д о х р а н и т е л ь  у п л о т н е н и я вала
J-34614.
Внимание: Уплотнение вала не следует
менять, потому что в прилегающих по­
верхностях находится небольшое коли­
чество масла. Уплотнение рассчитано на

пропуск некоторого количества масла в
целях смазки. Уплотнение вала следует
заменять только тогда, когда будет
обнаружено большое количество раз­
брызганного масла и еще после того, как
будет обнаружена действительная течь
охладителя при использовании утверж­

денной процедуры обнаружения течи. См.

главу "Испытание на протекание".

Если когда-либо возникнет необходи­
мость в замене уплотнения вала комп­
рессора, тогда в этой системе следует

также снять с автомобиля ресивер - осу­
шитель. Тогда следует слить масло с ре­
сивера сушителя, измерить его коли­
чество и заменить. См. главу "Добав­

ление масла в систему охладителя В.К."

в этом разделе.
Процедура разборки

1. Отсоедините отрицательный провод

батареи.

2. Слейте и восстановите охладитель.

См. главу "Процедуры слива, добавки
масла, откачки и заправки системы
В.К." в этом разделе.

3. Ослабьте крепления и сместите комп­

рессор со своего положения на кронш­

тейнах крепления.

4. Снимите узел приводного диска и втул­

ки муфты сцепления с компрессора.
См. главу "Узел диска и втулки муфты
сцепления" в этом разделе.

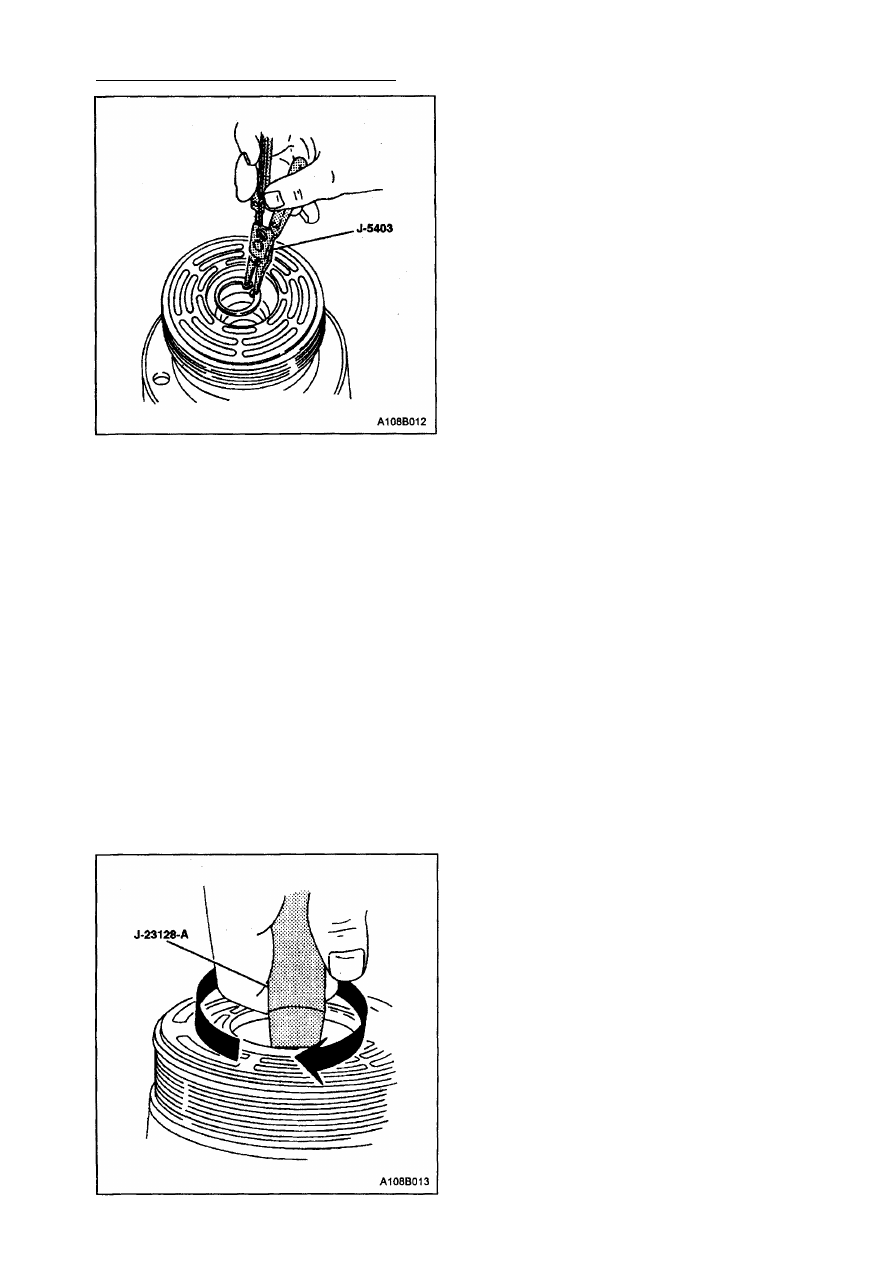

5. С помощью клещей для упорного коль­

ца J-5403 снимите кольцо удерживания
уплотнения вала.

Примечание: Любая грязь или посторон­
ний материал, который попадет в комп­
рессор, может вызвать повреждения.
