УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 51

10. Подсоедините колодку к компрессору.
11. Подсоедините отрицательный провод

батареи.

12. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­
темы В.К." в этом разделе.

КОНДЕНСОР

Процедура снятия

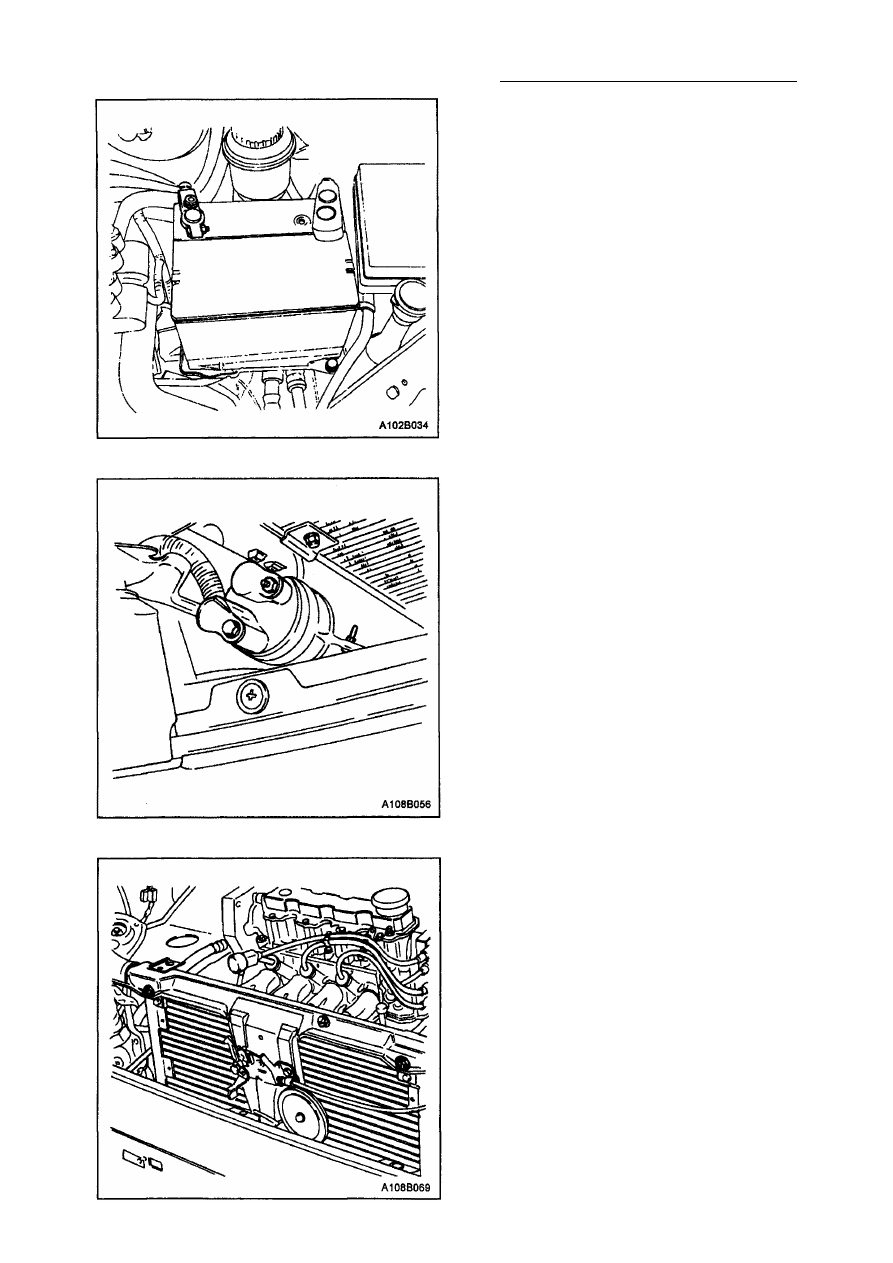

1. Отсоедините отрицательный провод

батареи.

2. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В.К." в

этом разделе.

3. Снимите радиатор. См. Раздел 1D,

"Система охлаждение двигателя".

4. Открутите болт крепления соединитель­

ного блока конденсора к ресиверу.

5. Открутите гайку соединительного блока

сливного шланга компрессора В.К.

6. Открутите верхние гайки крепления кон­

денсора и шайбы.

7. Сдвиньте конденсор назад, в сторону от

опоры крепления радиатора.

8. Поднимите конденсор вверх и вытащи­

те его из отсека двигателя.

9. Открутите гайку крепления трубки кон­

денсора к соединительному блоку ре­

сивера.

10. Ослабьте винт ленточного зажима ре­

сивера.

11. Снимите ресивер.
12. Закройте все отверстия, чтобы пре­

дотвратить загрязнение.

7В - 52 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

Процедура установки

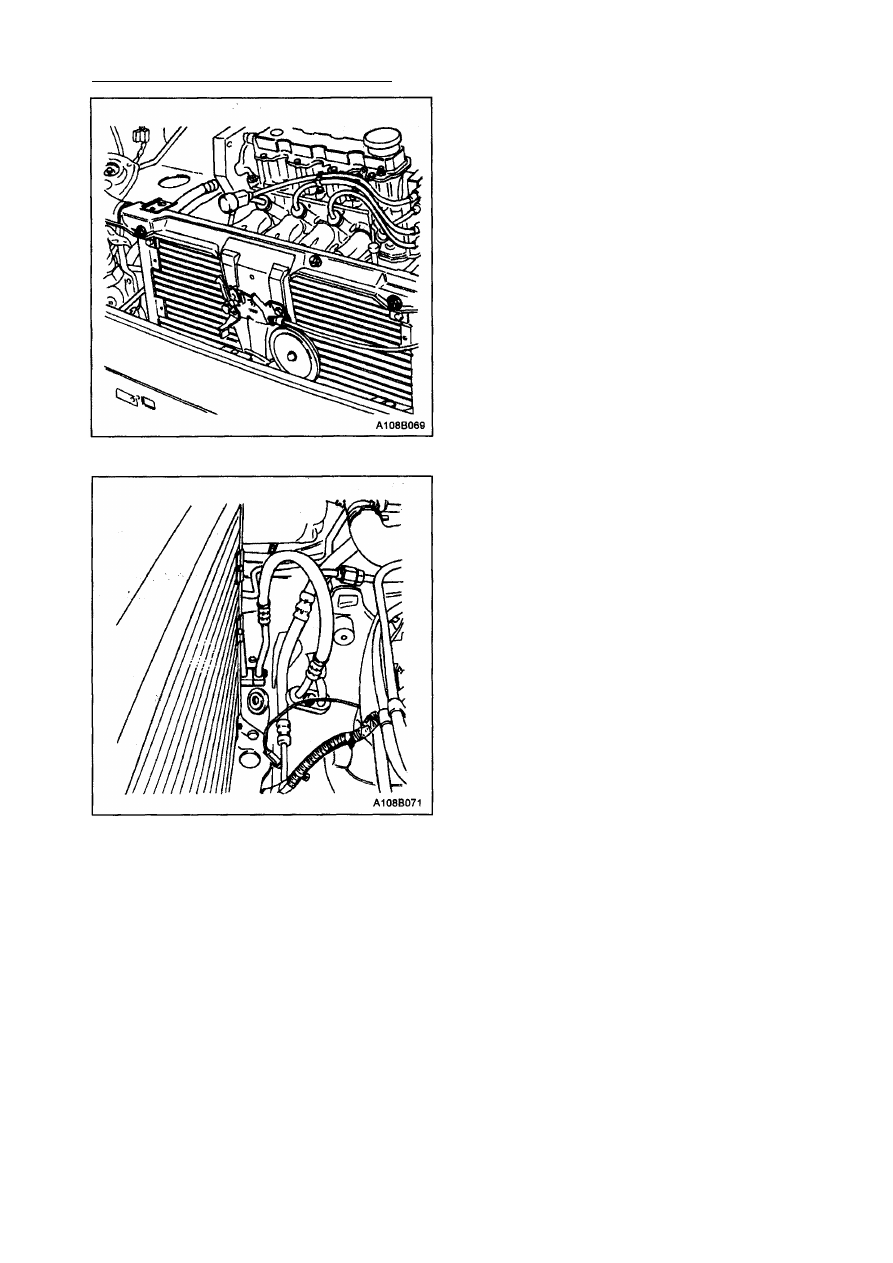

1. Установите новые уплотнительные коль­

ца на гайках труб ресивера - осушителя.

2. Установите ресивер - осушитель к сое­

динительному блоку трубки конденсо­

ра и соедините гайкой.

3. Затяните болт ленточного зажима.
4. Проверьте, чтобы резиновые опоры

конденсора были на месте.

5. Установите конденсор в автомобиль. В

имеющиеся отверстия должны быть
установлены нижние противоударные
протекторы.

6. Передвиньте конденсор вперед на мон­

тажные отверстия на опоре радиатора.

7. Наживите верхние крепежные гайки и

шайбы.
Затяжка
Затяните верхние крепежные гайки
конденсора с усилием З Н•м.

8. Установите новое уплотнительное коль­

цо на гайку трубки соединительного бло­
ка сливного шланга компрессора В.К.

9. Приставьте сливной шланг компрессо­

ра В.К. к соединительному блоку трубки
конденсора и наживите гайку крепле­
ния.
Затяжка
Затяните гайку крепления сливного
шланга к соединительному шлангу
трубки конденсора с усилием 16 Н•м.

10. Установите радиатор. См. Разделю,

"Система охлаждение двигателя".

11. Подсоедините отрицательный провод

батареи.

12. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­
темы В.К." в данном разделе.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 53

РЕМОНТ УЗЛОВ

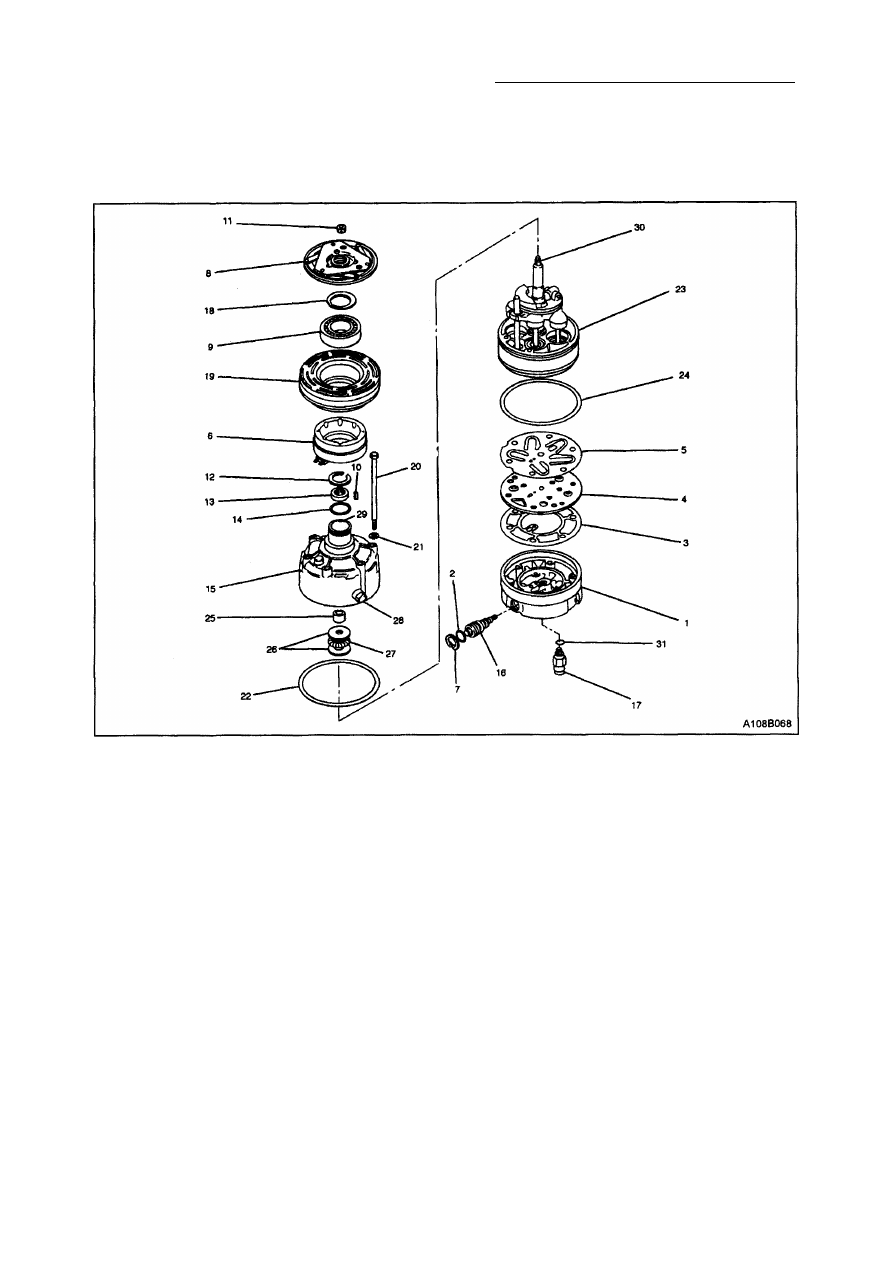

КОМПРЕССОР V5

1. Задняя крышка.

2. Уплотнительное кольцо регулировоч­

ного клапана.

3. Прокладка задней головки.
4. Пластина клапана.
5. Пружинная пластина.
6. Катушка муфты сцепления.
7. Стопорное кольцо.
8. Дисковое сцепление привода.
9. Подшипник шкива.

10. Шпонка втулки сцепления.
11. Гайка вала.
12. Кольцо крепления уплотнения.
13. Манжета вала.
14. Уплотнительное кольцо вала.
15. Корпус компрессора.
16. Регулировочный клапан компрессора.
17. Клапан сброса давления.

18. Стопорное кольцо.
19. Вращающийся шкив.

20. Стяжной болт.
21. Прокладка.
22. Уплотнительное кольцо между кор­

пусом компрессора и цилиндром.

23. Цилиндр вала и узла направляющих

штырьков.

24. Уплотнительное кольцо задней крыш­

ки.

25. Упорная втулка.
26. Детали узла подкачки.
27. Подшипник
28. Пробка отверстия для слива масла.
29. Шпоночная канавка муфты сцепления

и втулки.

30. Вал компрессора.
3 1 . Уплотнительное кольцо клапана сбро­

са давления.

7В - 54 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

РЕМОНТ КОМПРЕССОРА

КОНДИЦИОНИРОВАНИЯ

ВОЗДУХА V5

УЗЕЛ ДИСКА И ВТУЛКИ МУФТЫ

СЦЕПЛЕНИЯ

Необходимые инструменты:
Приспособления для съема и установки
втулки и приводного диска J-33013-B.
Гнездо для гайки вала J-33022.

Держатель втулки муфты сцепления

J-33027.
Зажимное приспособление компрессора
J-42428.

Процедура разборки
1. Снимите компрессор. См. главу "Комп­

рессор" в этом разделе.

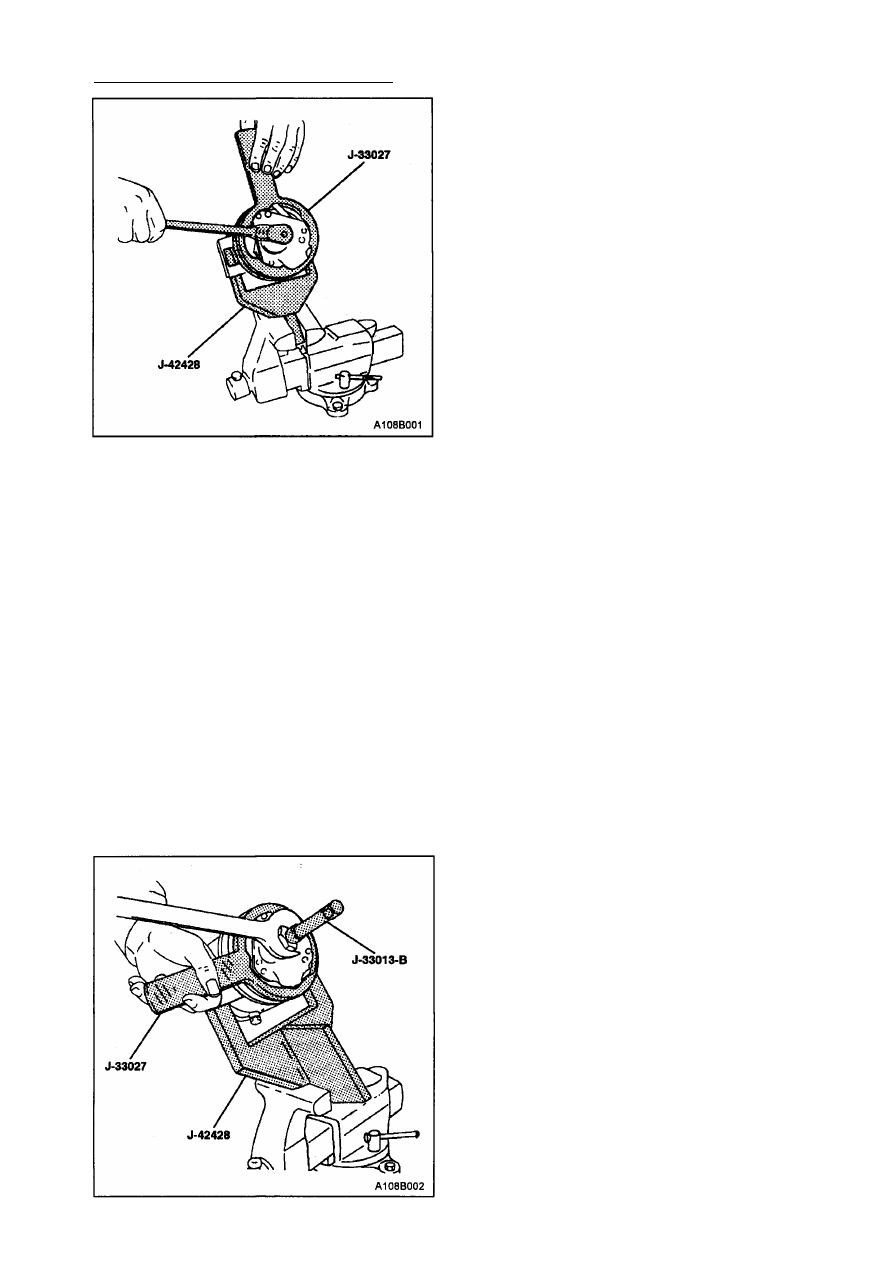

2. Установите зажимное приспособление

J-42428 к компрессору и держите за­
жимное устройство, используя верс­
тачные тиски.

3. Используйте держатель втулки муфты

сцепления J-33027 для удержания
приводного диска муфты сцепления от

проворачивания. Снимите гайку вала.

4. Вкрутите съемное устройство для втул­

ки приводного диска J-33013-B во втул­
ку. Держите корпус съемника гаечным
ключом и вращайте центральный винт
в корпусе съемника, чтобы снять узел
приводного диска и втулки сцепления.

5. Снимите шпонку втулки сцепления.

Храните шпонку для сборки.
