УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 43

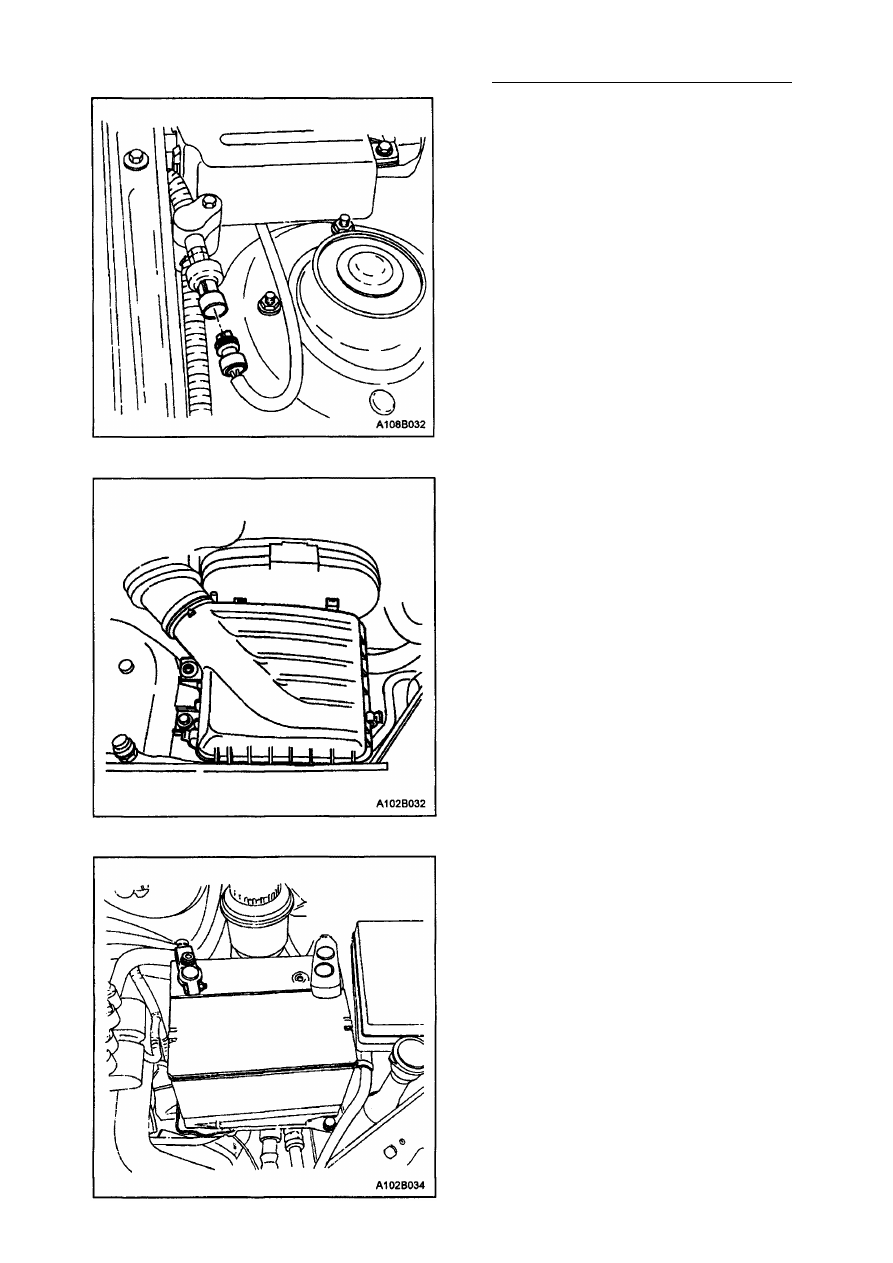

10. Установите корпусный узел воздушно­

го фильтра с крепежными болтами.

Затяжка

Затяните болты крепления корпусно­
го узла воздушного фильтра с усили­
ем 12 Н•м.

11. Подсоедините отрицательный провод

батареи.

12. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавления масла, откачки и заправки
системы В.К." в этом разделе.

ШЛАНГИ ОТОПИТЕЛЯ

Чтобы снять шланги отопителя, см.
Раздел 7А, "Системы обогрева и вен­
тиляции".

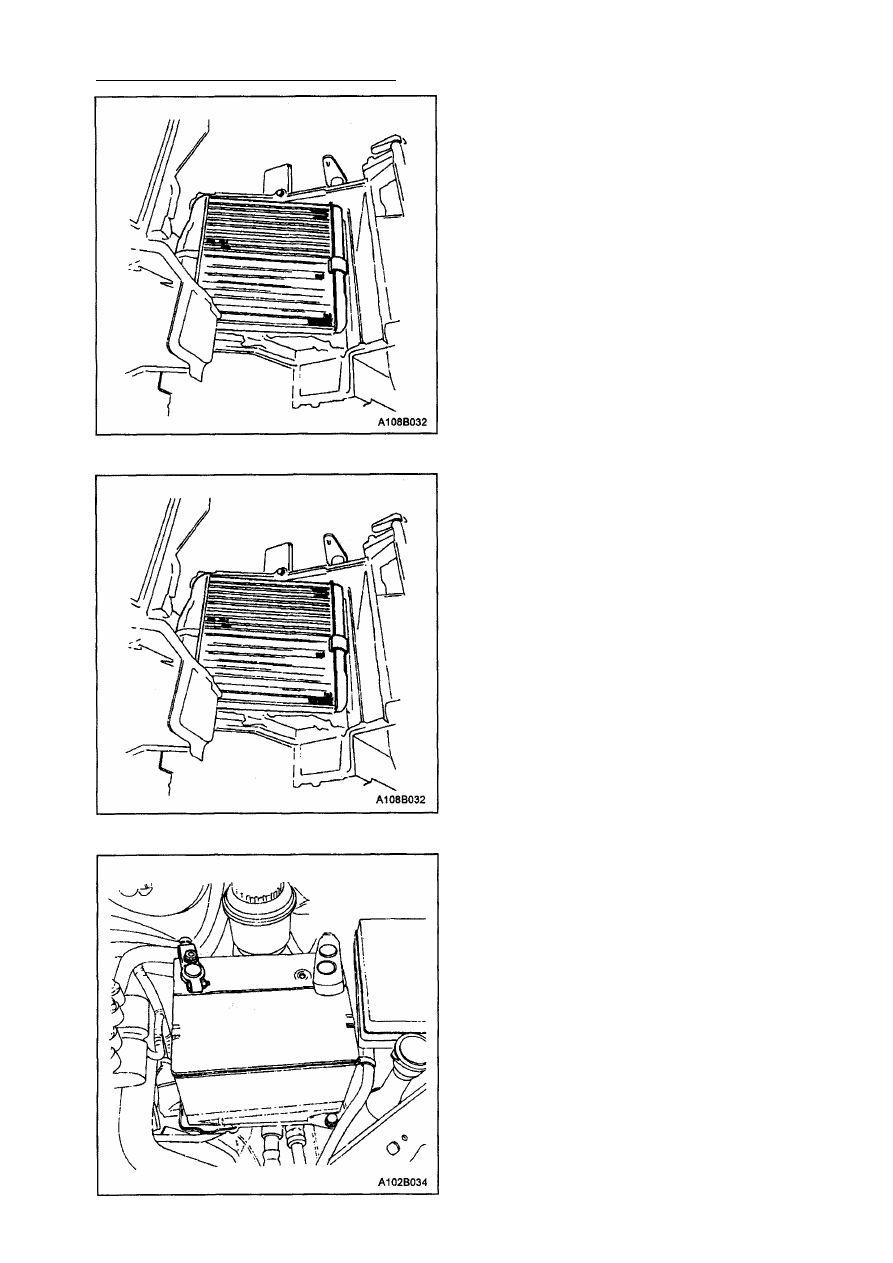

РАДИАТОР ОТОПИТЕЛЯ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспо­
могательное оборудования".

3. Снимите корпусный узел "отопителя/

распределения воздуха". См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом разделе.

9. Подсоедините колодку к датчику дав­

ления.

7В-44 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

Примечание: Обращайтесь с корпусом

осторожно во избежание повреждения

рычагов.

4. Снимите радиатор отопителя с корпус­

ного "отопителя / распределения воз­

духа".

Процедура установки

1. Установите радиатор отопителя в кор­

пусный узел "отопителя / распределе­
ния воздуха".

2. Установите корпусный узел "отопите­

ля /распределения воздуха". См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом раздела.

3. Установите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспо­
могательное оборудование".

4. Наполните охладительную систему.

См. раздел 1D, "Система охлаждения
двигателя".

5. Соедините отрицательный провод ба­

тареи.

6. Отключите и заправьте систему В.К.

См. главу "Процедуры слива, добав­
ления масла, откачки и заправки сис­
темы В.К." в этом разделе.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 45

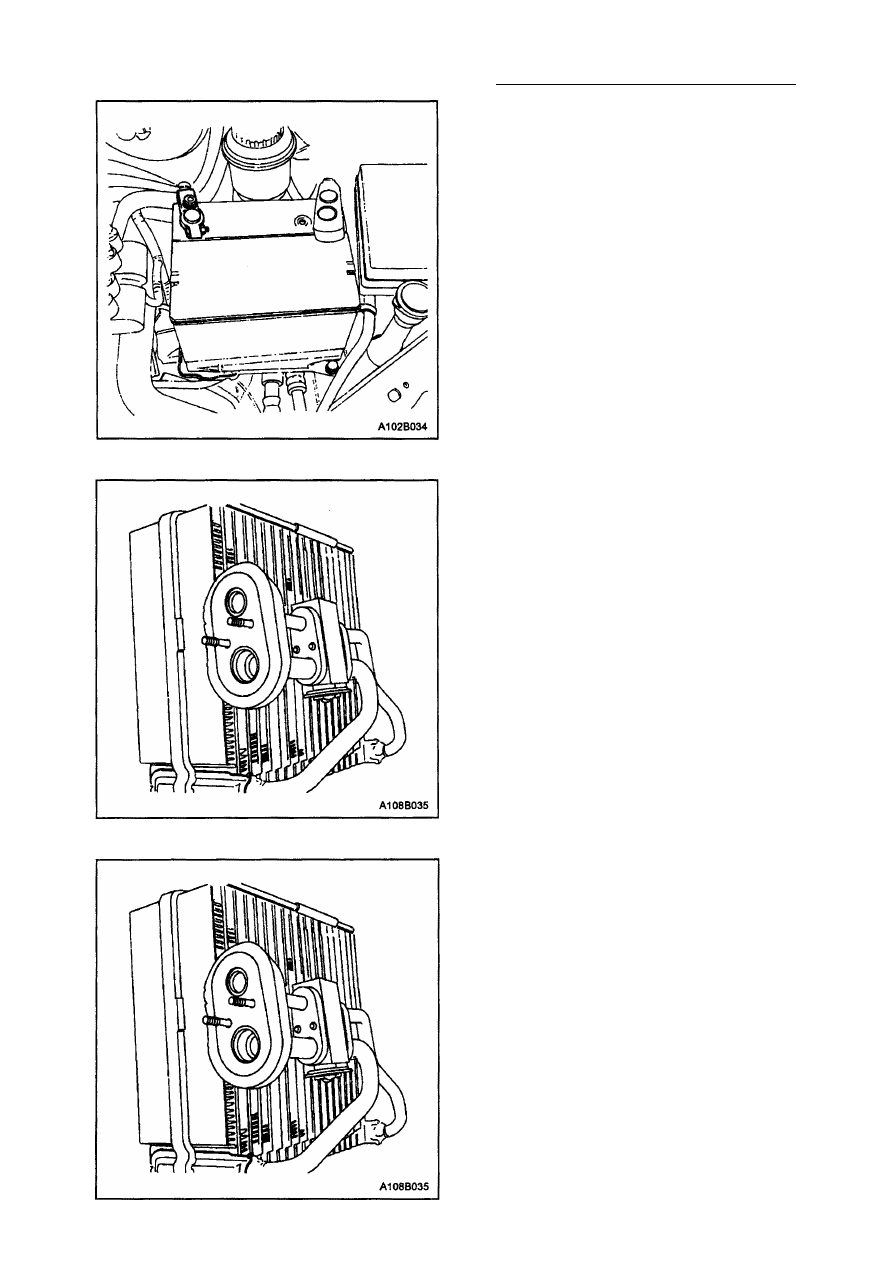

РАДИАТОР ИСПАРИТЕЛЯ

Процедура установки

1. Отсоедините отрицательный провод

батареи.

2. Снимите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспомо­
гательное оборудование".

Примечание: Обращайтесь с корпусом

осторожно во избежание повреждения
рычажного механизма привода двери.
3. Снимите корпусный узел "отопителя /

распределения воздуха". См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом разделе.

4. Открутите винты крепления крышки

корпуса и испарителя.

5. Снимите крышку.
6. Вытяните вверх фланцевую опорную

плиту, чтобы облегчить снятие испари­

теля.

7. Снимите испаритель с корпуса.

Процедура установки

1. Установите новые уплотнительные

кольца на трубки испарителя.

2. Установите радиатор испарителя в кор­

пус. Отцентрируйте фланец испари­

теля в отверстии корпуса.

7В - 46 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

3. Установите крышку корпуса радиатора

испарителя с винтами.

4. Установите корпус "отопителя / расп­

ределения воздуха". См. главу "Кор­
пусный узел отопителя / распреде­

ления воздуха" в этом разделе.

5. Установите узел крепления приборной

панели. См. Раздел 9Е, "Контрольно
измерительные приборы и др. вспо­
могательное оборудование".

6. Подсоедините отрицательный провод

батареи.

7. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавления масла, откачки и заправки
системы В.К." в этом разделе.

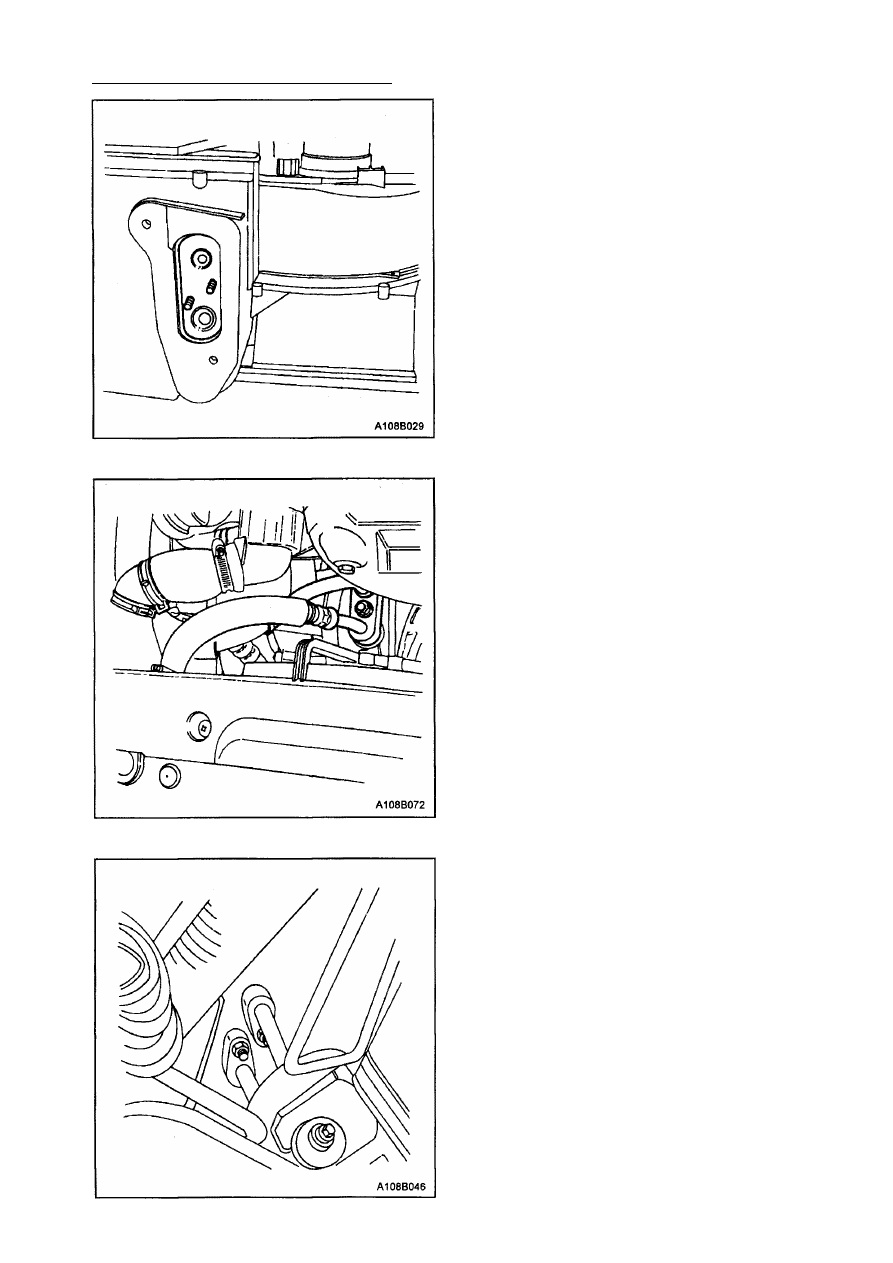

ШЛАНГОВЫЙ УЗЕЛ В.К.

Процедура снятия

1. Закупорьте все отверстия, чтобы пре­

дотвратить загрязнение. Отсоедините

отрицательный провод батареи.

2. Слейте и восстановите охладитель. .

См. главу "Процедуры слива, добав­
ления масла, откачки и заправки

системы В.К." в этом разделе.

3. Открутите крепежные гайки и отсоеди­

ните соединительный блок шлангового

узла В.К. на самом заднем конце комп­

рессора. Снимите уплотнительные
шайбы.

4. Отделите шланг В.К. от соединитель­

ного блока сливного шланга.

5. Открутите болт зажима крепления

шланга и снимите зажим вдоль левой
стороны ниши крыла двигательного
отсека.

6. Открутите гайки и отсоедините шланг

В.К. у фланцевого соединительного
блока испарителя на теплоизоляцион­
ной перегородке.

7. Снимите уплотнительное кольцо.
8. Снимите шланг В.К.
9. Заткните отверстие на фланце испари­

теля, чтобы предотвратить загрязне­

ние.

10. Открутите гайку крепления сливного

шланга к соединительному блоку кон-

денсорной трубки.

11. Снимите сливной шланг.
