Процедура установки
1. Совместите выводные контакты реле с

гнездом основанием.

2. Вставьте реле в основание, пока оно не

сядет на место.

3. Подсоедините отрицательный провод

батареи.

ПЕРЕПУСКНОЙ КЛАПАН В.К.

Процедура установки

1. Отсоедините отрицательный провод

батареи.

2. Восстановите охладитель. См. главу

"Процедуры слива, добавления масла,

откачки и заправки системы В. К. "в
этом разделе.

3. Снимите узел крепления приборной

панели. См. раздел 9Е "Контрольно
измерительные приборы / Информа­
ция водителю".

4. Снимите корпусный узел "отопитель /

распределение воздуха". См. главу

"Корпусный узел отопителя /распре­

деление воздуха".

5. Удалите испаритель. См. главу "Радиа­

тор испарителя"в этом разделе.

6. Открутите болты крепления распреде­

лительного блока перепускного клапа­

на.

7. Снимите перепускной клапан.

ТВ - 36 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

Процедура установки

1. Прочистите зоны установки уплотни-

тельных колец от пыли и загрязнения.

2. Установите новые уплотнительные ко­

льца на трубках испарителя.

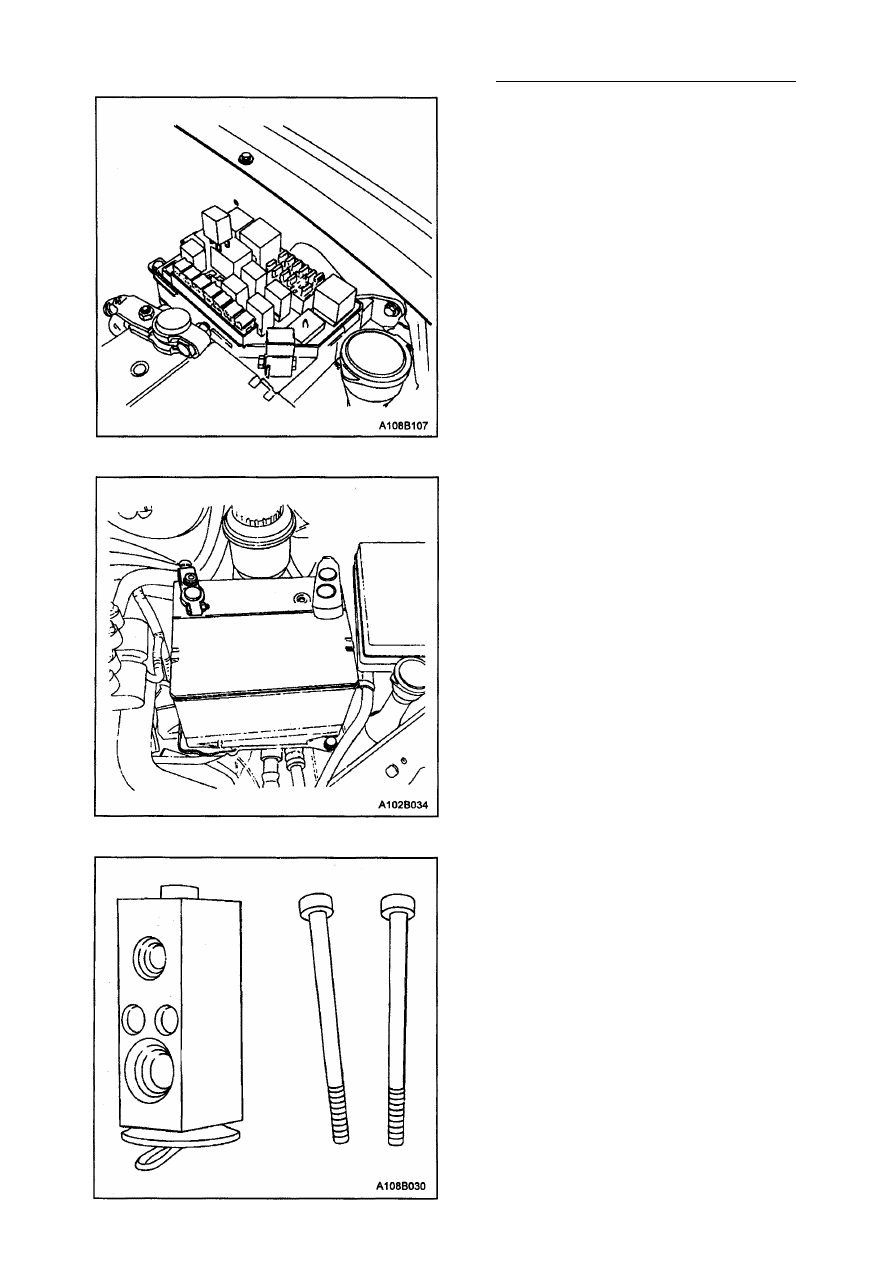

3. Установите новый перепускной клапан

на трубках испарителя.

4. Установите болты крепления перепуск­

ного клапана.

Затяжка

Затяните болты крепления перепуск­
ного клапана с крутящим моментом

12 Н•м.

5. Установите испаритель в корпус нагре­

вателя / распределения воздуха. См.
главу "Радиатор испарителя" в этом

разделе.

6. Установите корпусный узел отопителя /

распределения воздуха. См. главу

"Корпусный узел отопителя / расп­

ределения воздуха" в этом разделе.

7. Установите узел крепления приборной

панели. См. раздел 9Е, "Контрольно
измерительные приборы и другое
вспомогательное оборудование ".

8. Подсоедините отрицательный провод

батареи.

9. Отключите и перезаправьте систему

В.К. См. главу "Процедура слива, до­
бавления масла, откачки и заправки
системы В.К." в этом разделе.

8. Снимите уплотнительное кольцо.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 37

КОРПУСНЫЙ УЗЕЛ ОТОПИТЕЛЯ/
РАСПРЕДЕЛЕНИЯ ВОЗДУХА

Процедура установки
1. Отсоедините отрицательный провод

батареи.

2. Снимите узел крепления приборной

панели. См. раздел 9Е "Контрольно -

измерительные приборы и др. вспо­

могательное оборудование".

3. Слейте жидкость из системы охлажде­

ния. См. раздел 1D, "Система охлаж­
дения двигателя".

4. Восстановите охладитель. См. главу

"Процедура слива, добавления масла,

откачки и заправки системы В.К." в

этом разделе.

5. Приподнимите автомобиль и зафикси­

руйте его как следует.

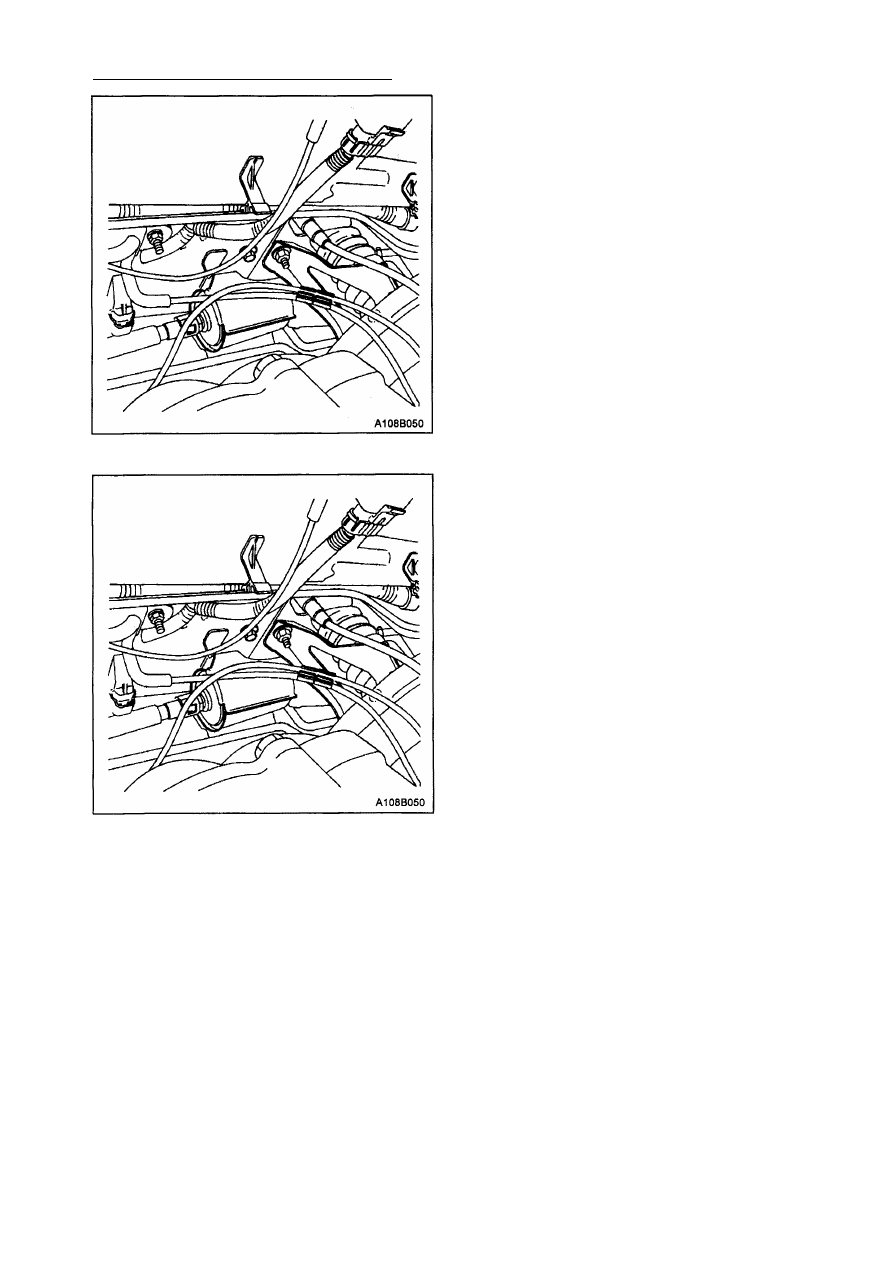

6. Прижмите зажимы шланга отопителя к

теплоизоляционной перегородке и
сдвиньте зажимы в направлении
двигателя.

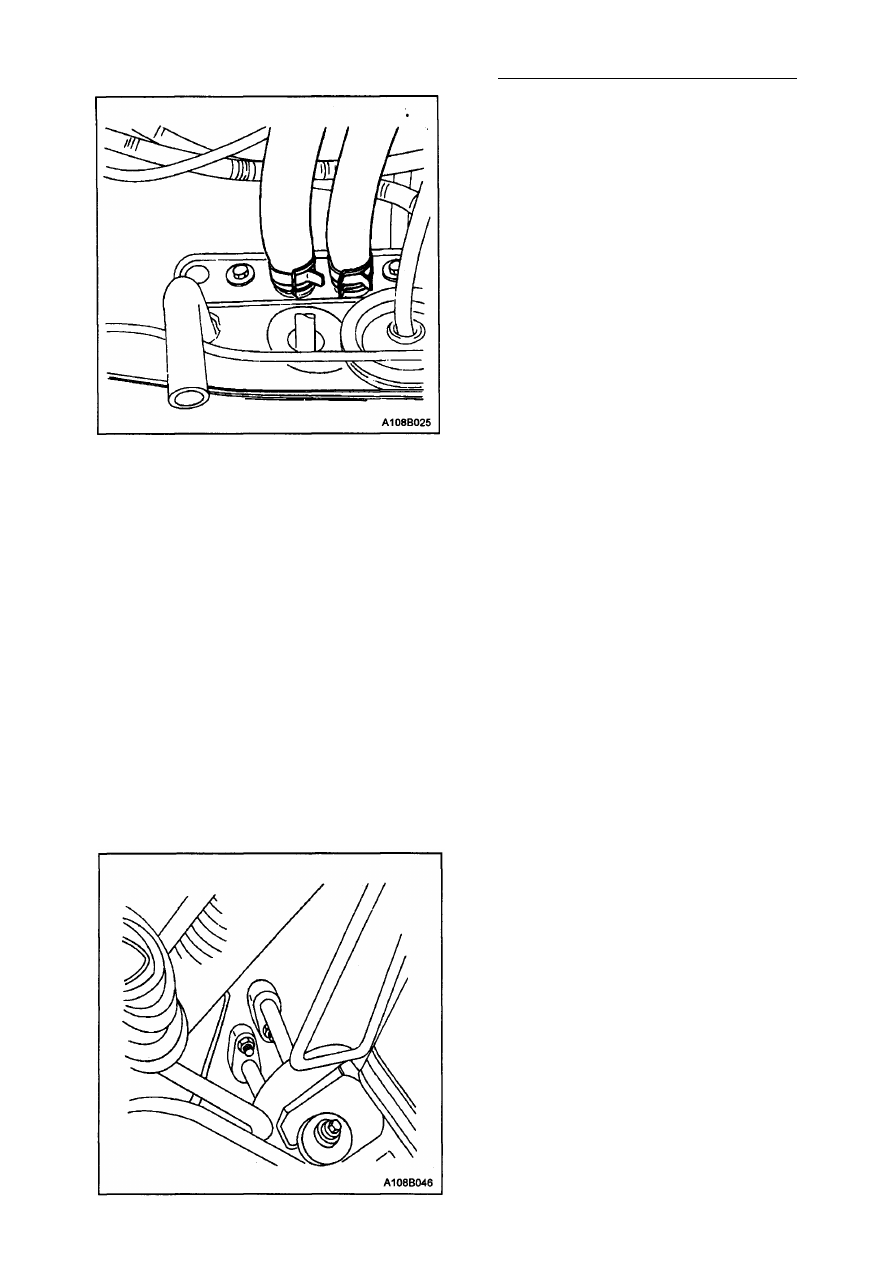

7. Снимите два шланга отопителя с двух

трубопроводов и теплоизоляционной

перегородки.

8. Прокрутите шланг дренажа конденса­

ции и выдерните его.

9. Открутите два винта, по одной на каж­

дой стороне трубопроводов радиато­

ра отопителя, которые крепят корпус
"отопителя / распределителя воздуха" к

теплоизоляционной перегородке.

10. Опустите автомобиль.
11. Открутите гайки, которые крепят шланг

всасывания В.К. и блок трубок испа­
рителя жидкости к теплоизоляционной
перегородке. Для автомобилей с пра­
восторонним управлением и без АБС
Вы можете добраться к ним сверху.
Чтобы добраться к ним на автомобилях
с левосторонним управлением, осна­
щенных АБС, выполните следующие
шаги:

11.1. Снимите переднее колесо, рядом

с соединительными блоками.

11.2. Снимите крышку смотрового лю­

ка рычага управления.

11.3. Дотянитесь через отверстие к

рычагу управления, чтобы снять
шланг всасывания В.К. и жид­
костную трубку с блока соедине­
ния испарителя.

7В - 38 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

12. Обеспечьте себе вспомогательную

опору корпуса "отопителя / распре­

деления воздуха" изнутри машины и,

работая со стороны отсека двигателя,
снимите винт, который крепит корпус­
ный узел к топливному фильтру, и два
винта, которые крепят корпусный узел
к теплоизоляционной перегородке у
соединительного блока испарителя.

Примечание: Обращайтесь с корпусом
осторожно, чтобы не повредить рабочий
рычажный механизм механической ры­
чажной заслонки.

13. Снимите корпусный узел "отопителя

/распределения воздуха" с автомо­
биля.

Процедура установки

1. Прочистите поверхности под уплотни-

тельные кольца от грязи.

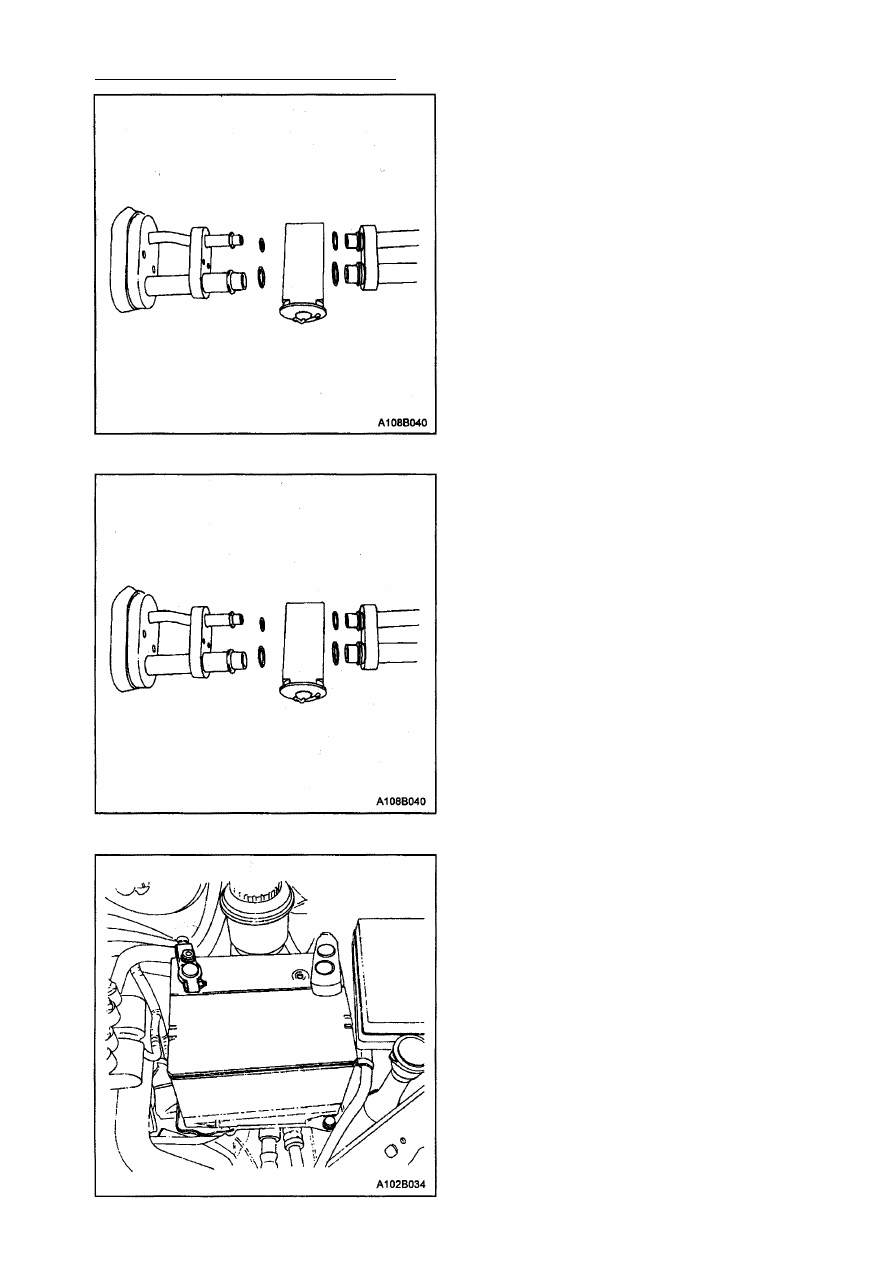

2. Установите два новых уплотнитель-

ных кольца в шланг всасывания В.К. и

жидкостную трубку испарителя у теп­
лоизоляционной перегородки в дви­

гательном отсеке. Учтите, что доступ

для автомобилей, оснащенных АБС,

обеспечивается через крышку смот­
рового люка рычага управления ниши
правого колеса. Для автомобилей, не
оснащенных АБС, доступ обеспечи­
вается сверху трубок у теплоизоля­
ционной перегородки.

Примечание: Удостоверьтесь, что труб­
ки радиатора отопителя не касаются
стенки отверстия в теплоизоляционной
перегородке, иначе они могут быть пов­
реждены.
3. Установите корпус "отопителя / расп­

ределения воздуха" в автомобиль.

4. Медленно поднимите корпус "отопи­

теля / распределения воздуха" на его

место. Корпус должен быть удержан в
этом положении, пока первые три
винта устанавливаются и затягивают­
ся со стороны отсека двигателя.

5. Установите два винта на соединитель­

ном блоке испарителя и один винт на

топливный фильтр через теплоизо­
ляционную перегородку со стороны

отсека двигателя.
Затяжка
Затяните винты корпуса "отопителя
/распределения воздуха" с крутящим

моментом 8 Н•м.
