УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 31

2. Приставьте чехлы механических тросов

к их первоначальным позициям управ­

ления.

3. Наденьте петельки на концах тросов

на штырьки.

4. Осторожно вставьте контроллер на

свое место в центре консоля.

5. Наживите нижние левый и правый вин­

ты крепления.

Затяжка
Затяните винты крепления узла управ­
ления с усилием 2 Н•м.

6. Установите аудиосистему. См. раздел

9F "Аудиосистема".

7. Соедините отрицательный провод ба­

тарей.

8. Опробуйте контроллер на всех режи­

мах, чтобы проверить его правильное
функционирование.

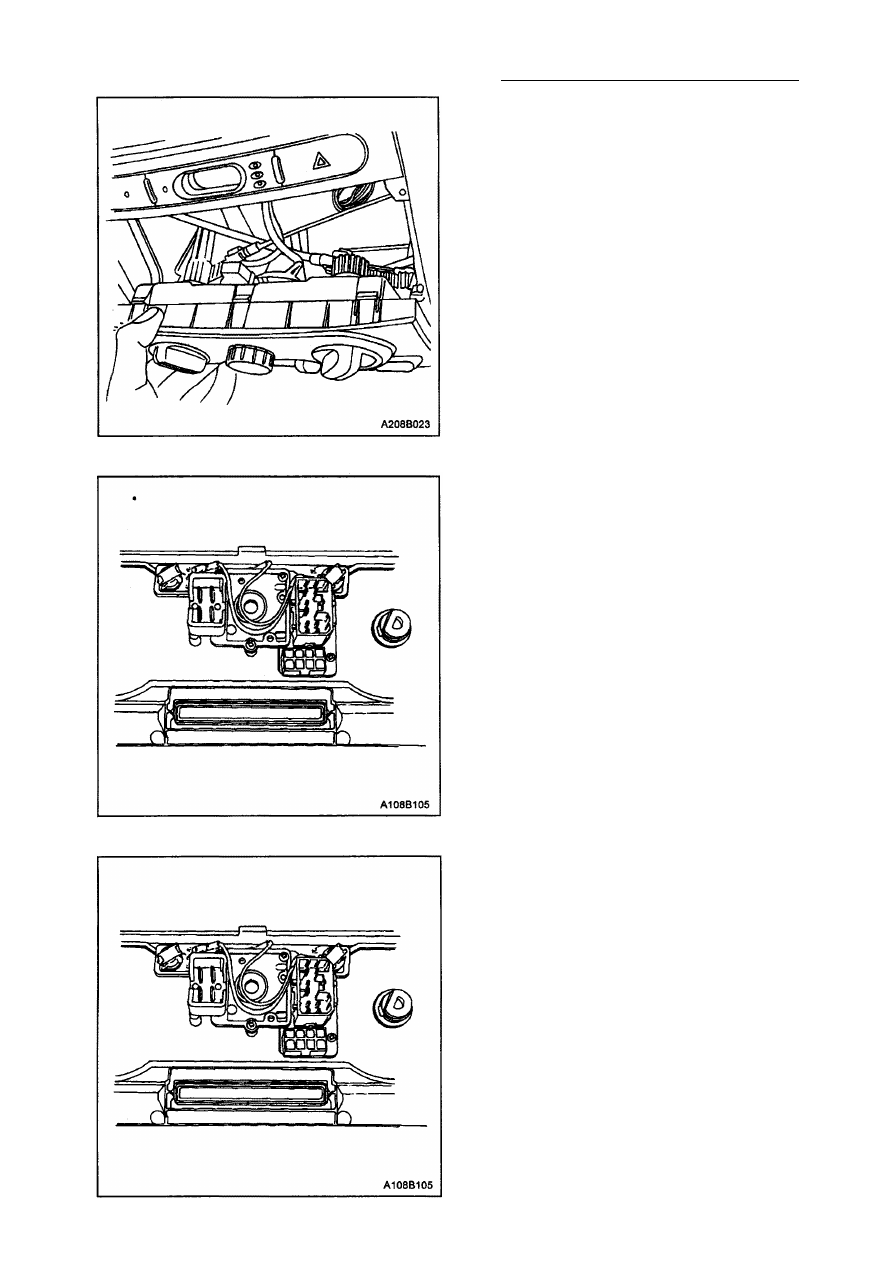

КНОПКА - ЛАМПОЧКА УЗЛА

УПРАВЛЕНИЯ

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите узел управления ОВК. См.

главу "Узел управления" в этом раз­
деле.

3. Открутите колпачок лампочки, вращая

влево, и выдерните лампочку.

Процедура установки

1. Вставьте лампочку и закрутите колпа­

чок, вращая вправо.

2. Вставьте узел управления. См. главу

"Узел управления" в этом разделе.

3. Подсоедините отрицательный провод

батареи.

4. Проверьте правильность работы кно­

почной лампы.

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА

Чтобы снять электродвигатель вентиля­

тора, см. раздел 7А "Система обогрева и

вентиляции" (без кондиционирования
воздуха).

7В - 32 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

РЕЛЕ ВЕРХНЕГО ВЕНТИЛЯТОРА

Для снятия реле верхнего вентилятора,

см. раздел 7А "Система обогрева и вен­
тиляции" (без кондиционирования воз­
духа).

РЕЗИСТОР ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА

Для снятия резистора электродвигателя

вентилятора, см. раздел 7А "Система
обогрева и вентиляции" (без кондицио­

нирования воздуха).

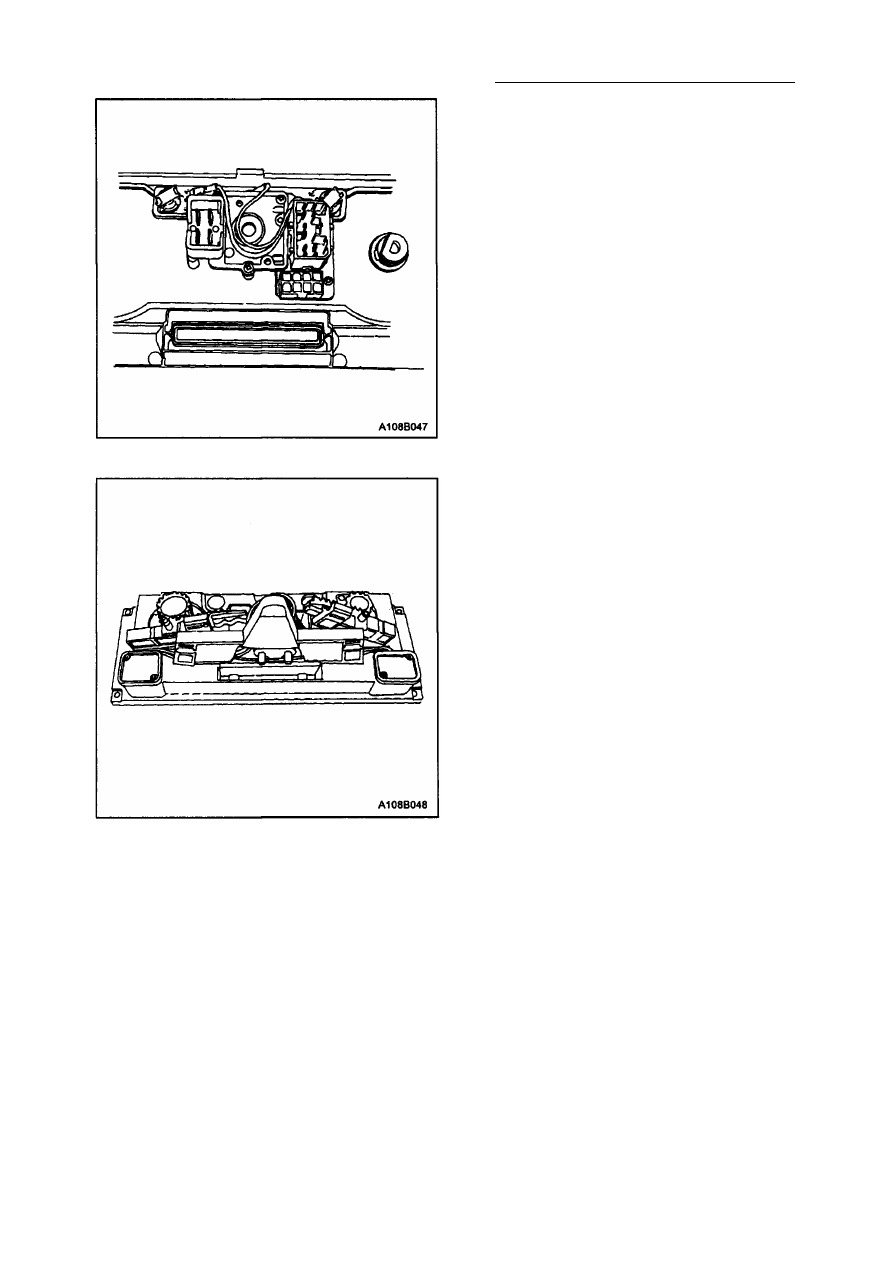

ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите узел управления ОВК. См.

главу "Узел управления" в этом

разделе.

3. Отсоедините колодку.
4. Отсоедините винты крепления, крепя­

щие передний корпус к передней по­

лосе.

5. Разъедините обе половинки корпуса.
6. Отсоедините электрические провода

от клемм освещения.

7. Открутите винты, крепящие переключа­

тельный узел к основе крепления пере­

ключателя.

8. Снимите узел переключателя. Отметь­

те положение пружины, шайбы элект­

рического контакта и контактной кноп­
ки шпоночной канавки на стойке перек­

лючателя.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 33

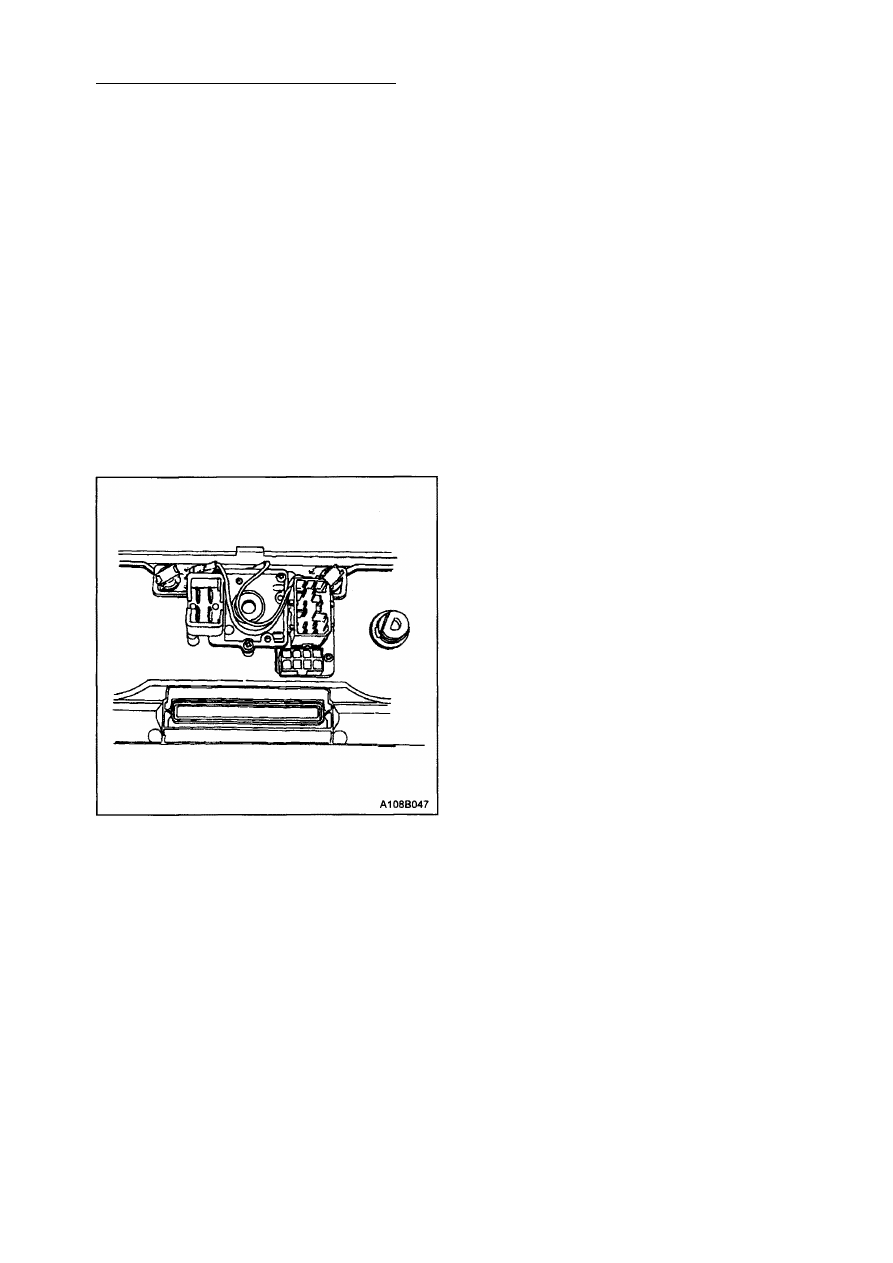

Процедура установки

1. Установите пружину и шайбу электри­

ческого контакта на стойку переключа­
теля вентилятора.

2. Совместите контактную шпонку с гнез­

дом шпонки стойки.

3. Установите узел переключателя на

монтажные стойки.

4. Установите узел переключателя с вин­

тами.

5. Подсоедините электрические провода к

клеммам освещения.

6. Соберите две половинки корпуса. От­

метьте, что стержни опор переключа­

теля имеют форму полумесяца, и
должны быть установлены в механи­
ческие направляющие в правильных

положениях.

7. Установите задний корпус к передней

полосе с винтами крепления.

8. Подсоедините электрические контакты

к узлу управления.

9. Установите узел управления ОВК. См.

главу "Узел управления" в этом

раздела.

10. Подсоедините отрицательный провод

батареи.

11. Проверьте работу переключателя вен­

тилятора на всех положениях.

ПЕРЕКЛЮЧАТЕЛЬНЫЙ УЗЕЛ

ДЕФОГГЕРА СИСТЕМЫ В.К.

Этот переключатель не может быть заме­
нен в дороге. Если он выйдет из строя, за­
мените узел управления. См. главу "Узел

управления" в этом разделе.

7В - 34 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

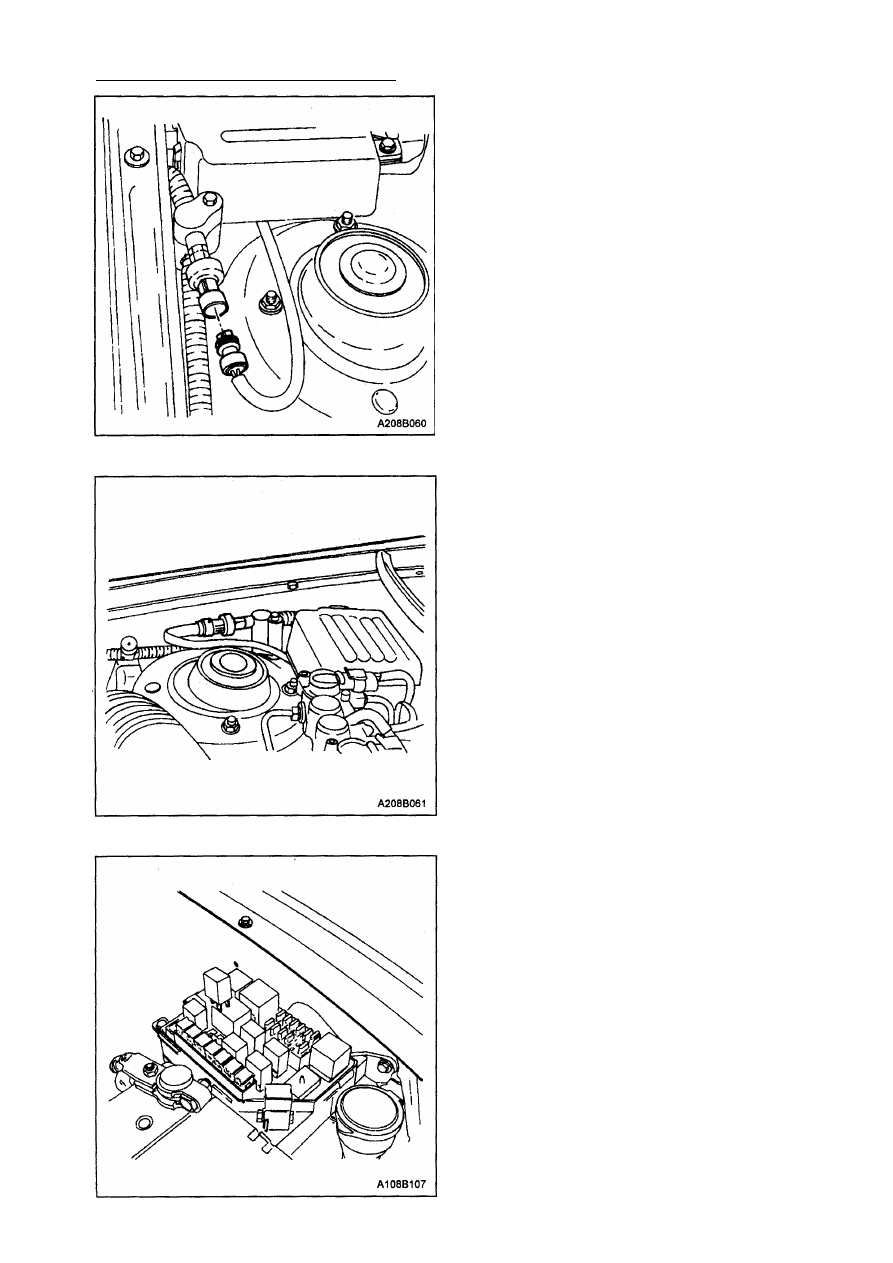

ДАТЧИК ДАВЛЕНИЯ В.К.

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Освободите стопор колодки и вытяни­

те соединительный провод датчика
давления системы В.К.

3. Одним гаечным ключом держите бо­

бышку трубопроводного фитинга, а

другим ключом выкрутите датчик дав­
ления В.К.

4. Снимите уплотнительное кольцо.

Процедура установки

1. Установите новое уплотнительное

кольцо на датчик давления В.К..

2. Установите датчик давления В.К. (по­

казано для левостороннего управле­
ния, для правостороннего - аналогич­
но).
Затяжка
Затяните датчик давления (используя

два гаечных ключа) с крутящим момен­
том с усилием 8,1 Н•м.

3. Установите колодку проводов.

4. Подсоедините отрицательный провод

батареи.

РЕЛЕ КОМПРЕССОРА В.К.

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Реле установлено в коробке соедине­

ний плавких предохранителей в отсеке

двигателя на левой стороне.

3. Вытяните реле из гнезда.
