УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 27

Внимание:

• Бутылки с маслом храните все время

плотно закупоренными, чтобы предох­
ранить масло от загрязнения и попа­

дания влаги.

• Никогда не открывайте клапан инжек-

ции масла, пока в системе В.К. имеется
положительное давление. Это приве­

дет к обратному выдуванию масла че­

рез отверстие в бутылке. Для этой опе­
рации в системе В.К. должен быть ва­
куум.

• Никогда не допускайте, чтобы уровень

масла опустился ниже измерительной

трубки во время заправки или по­

полнения системы. Это приведет к
попаданию воздуха в систему.

2. Обратитесь к инструкции по эксплуата­

ции зарядной станции. Добавьте необ­

ходимое количество масла PAG в сис­
тему.

3. После того, как будет заправлено необ­

ходимое количество масла в систему,
закройте клапан.

Заправка

Внимание: Перед заправкой системы ох­

ладителем, откачайте воздух из системы.

1. Закройте клапан на стороне всасыва­

ния на панели управления.

2. Откройте клапан на стороне нагнета­

ния на панели управления.

3. Обратитесь к "Инструкции по эксплуа­

тации" зарядной станции.

• Введите количество охладителя, необ­

ходимое для заправки системы В.К.
Убедитесь в том, что Вы используете
правильную систему измерения (кг,
фунты).

• Начните процесс заправки.

У с п е ш н о е  з а в е р ш е н и е перекачки

1. Закройте клапан со стороны нагнета­

ния на панели управления зарядной
станции. Оба клапана должны быть
закрыты.

2. Запустите двигатель и включите сис­

тему В.К.

3. Дайте двигателю поработать пока пока­

зания манометров стороны нагнетания и
стороны всасывания не стабилизи­

руются.

4. Сравните показания манометров со зна­

чениями, приведенными в специфика­
циях системы.

5. Проверьте температуру на выходе испа­

рителя, чтобы убедиться, что система
В.К. работает в пределах параметров,
указанных в спецификациях системы.

6. Оставьте систему В.К. работающей.
7. Закройте клапан соединителя на стороне

нагнетания.

8. Отсоедините шланг на стороне нагнета­

ния от автомобиля.

9. Откройте клапаны стороны нагнетания и

стороны всасывания на панели управ­

ления.

10. Система быстро удалит охладитель из

обоих шлангов через шланг на стороне
всасывания.

11. Закройте клапан на стороне всасывания.
12. Отсоедините шланг сторон всасывания

от автомобиля.

Неуспешная перекачка
Иногда все количество охладителя, необхо­

димое для заправки системы В.К., не пе­

реходит туда. Имеются две причины, по ко­

торым это может случиться.

1. Давление в баке зарядной станции и

давление в системе В.К. примерно оди­

наковы. Это приведет к тому, что процесс

заправки будет протекать слишком мед­
ленно. Обратитесь к "Инструкции по эксп­
луатации" зарядной станции.

2. В баке зарядной станции не было дос­

таточного количества охладителя для то­

го, чтобы произвести полную заправку.
Необходимо восстановить часть охла­

дителя, заправленного в систему В.К.,

произвести откачку и заправить систему
В.К. снова. См. гл. "Инструкции по эксп­

луатации" зарядной станции.

7В - 28 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ОБСЛУЖИВАЕМЫЕ

КОМПОНЕНТЫ

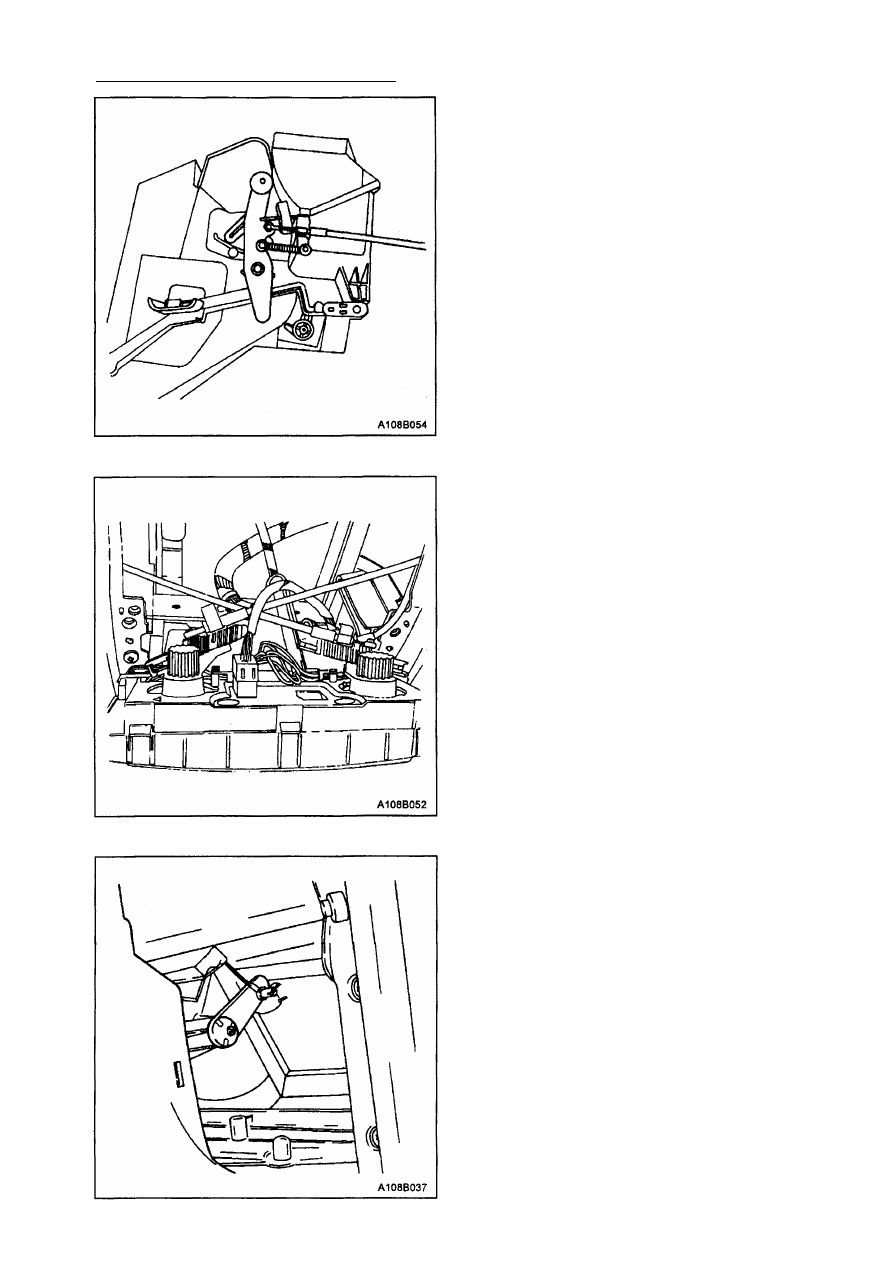

КАБЕЛИ ОВК

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите аудио систему. См. раздел 9F

"Аудиосистема".

3. Снимите контроллер HVAC. См. главу

"Узел управления" в этом разделе.

4. Снимите ушко троса "отопитель /

дефростер" со штыря. (Показано для
левостороннего управления, для пра­

востороннего - аналогично).

5. Снимите зажим чехла троса.

6. Снимите передний концевой щиток.
7. Отсоедините трос заслонки "рецирку­

ляция / свежий воздух" через отверстие

переднего щитка, осторожно снимая
петельку троса со штырька и снимая
зажим чехла с держателя.

8. Повторите процедуру для троса регу­

лятора температуры, к которому мож­

но добраться с более низкого пасса­

жирского отделения.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 29

2. Перемещайте трос, чтобы проверить

плавность работы и функционирова­
ние заслонки и троса.

3. Установите остальные троса.
4. Установите контроллер ОВК. Обрати­

тесь к главе "Узел управления" данного

раздела.

5. Установите аудио систему. См. раздел

9F "Аудиосистема".

6. Установите передний концевой щиток.
7. Подсоедините отрицательный провод

батареи.

8. Включите системы нагрева / охлажде­

ния, чтобы проверить их правильное
функционирование.

НАЛАДКА ТРОСА
РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

Трос не регулируется. Трос и чехлы имеют
фиксированные длины. Кроме того, сое­

динение корпуса отопитель / распреде­
ление воздуха не предусматривает воз­

можность наладки. Если есть подозрения
на неправильное функционирование,
проверьте правильность работы конрол-

лера и заслонок системы отопитель/расп-

ределение воздуха.

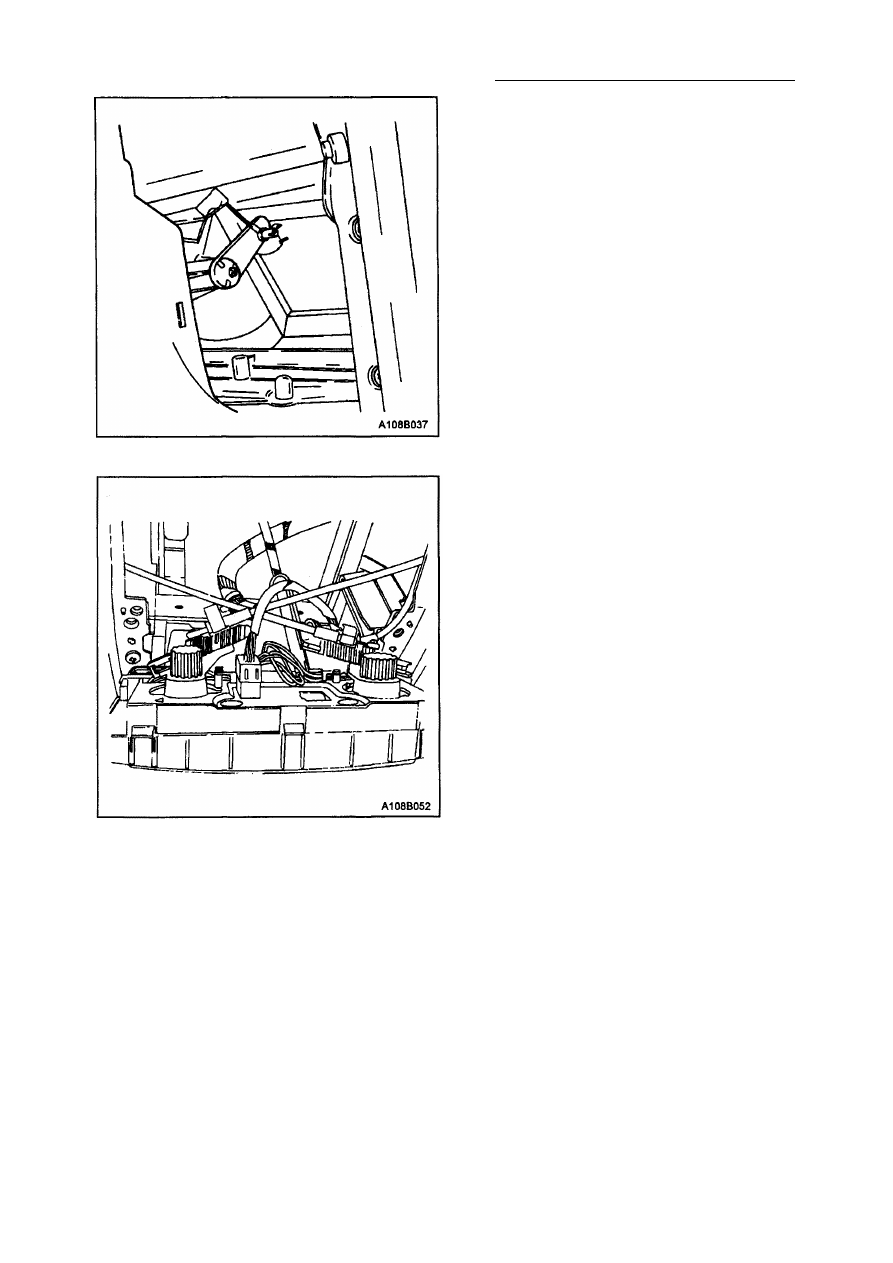

Процедура установки

1. Соедините трос заслонки регулиро­

вания "рециркуляция/свежий воздух" к
соответствующей створке, надев пе­

тельку на штырь и чехол троса на пол­
зунок.

7В - 30 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

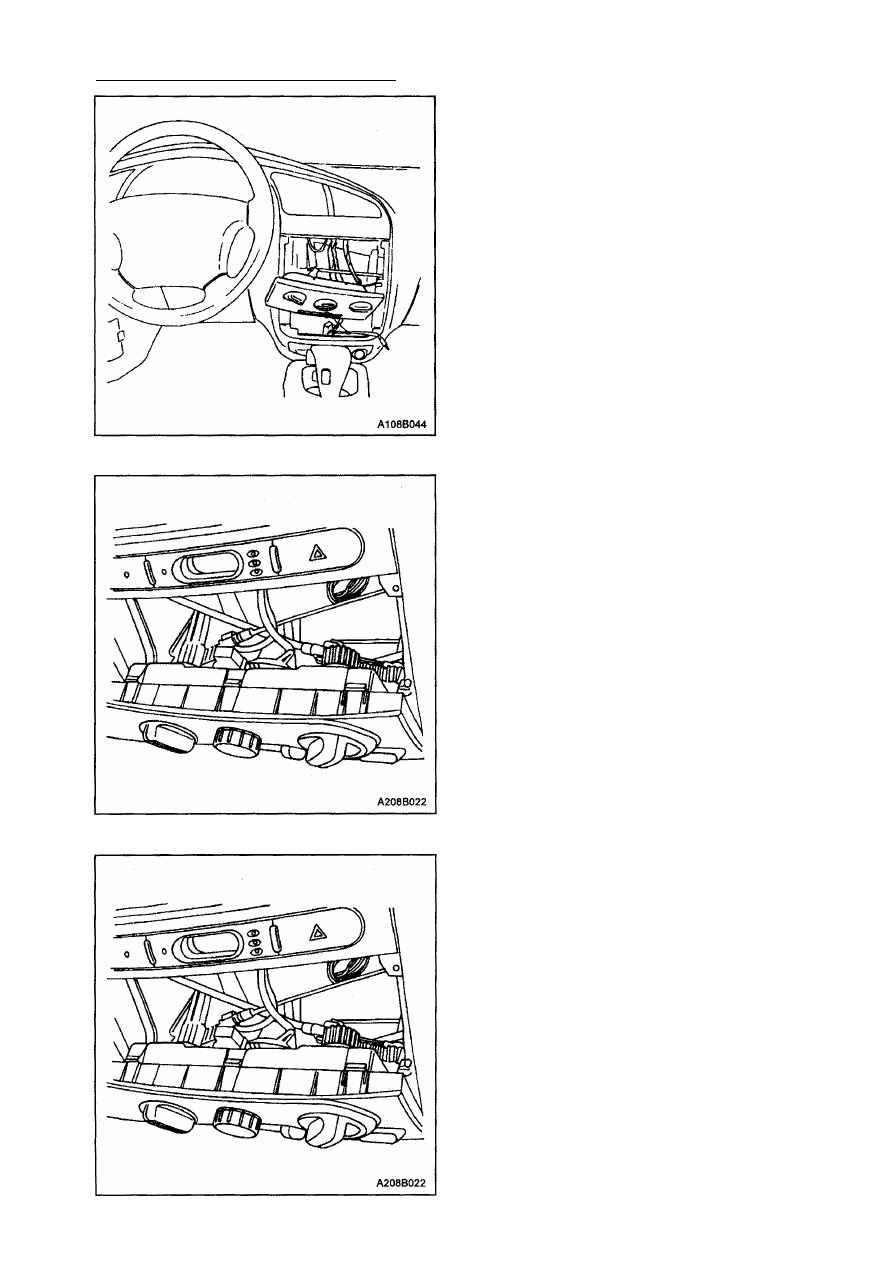

УЗЕЛ УПРАВЛЕНИЯ

(Показан для левостороннего управле­
ния, для правостороннего - аналоги­
чен)
Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите аудиосистему. См. раздел 9F

"Аудиосистема".

3. Снимите нижние левый и правый винты

крепления контроллера.

4. Вытащите контроллер, чтобы обеспе­

чить пространство для снятия тросов.

5. Отсоедините троса механического уп­

равления путем осторожного вынима­
ния петель тросов. Отцепите чехлы

тросов от механических салазок. При­

мите расположение тросов и чехол для
облегчения процесса обратной уста­
новки.

6. Отсоедините колодки.

Процедура установки

1. Подсоедините колодки к гнездам в зад­

ней части контроллера.
