Дэу Ланос. Руководство по ремонту - часть 402

4F - 80 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А032 - Цепь левого переднего датчика скорости разомкнута

или короткозамкнута (продолжение)

Пункт

Действие

Величина

Да

Нет

1. Поверните выключатель зажигания в положение
LOCK.

2. Проверьте, нет ли загрязнения или неплотно зак
репленных клеммных контактов на клеммах А5 и В4
проводки колодки J1 ЭМУТ. Также проверьте, не пов

реждены ли цепи проводов желтого и голубого цве

тов, поскольку такое повреждение может разомкнуть

цепь, вызвать короткое замыкание на массу или на
аккумуляторную батарею.
Вы обнаружили какое-либо повреждение?

Перейти

к п. 5

Перейти

к п. 6

1. Устраните повреждение.

2. Отключите все колодки.
3. Включите зажигание. Устанавливается ли в настоя
щий момент код А032?

Перейти

к п. 7

Система в

порядке

1. Повторно подключите колодки.

2. Включите зажигание.
Устанавливается ли в данный момент код неисправ

ностей А032?

Перейти

к п. 7

Перейти к

"Видам

диагности

ческой

помощи"

Замените ЭМУТ.
Ремонт завершен?

Система в

порядке

1. Поверните выключатель зажигания в положение
LOCK.

2. Отсоедините проводку от датчика скорости левого
переднего колеса.
3. Включите ЗАЖИГАНИЕ.
4. Воспользуйтесь цифровым вольтметром для изме

рения напряжения между массой и клеммой А5 про
водки колодки J1 ЭМУТ. Величина напряжения нахо

дится в установленных пределах?

J1 В

Перейти

к п. 9

Перейти

к п. 10

Устраните короткое замыкание в цепи проводов голу
бого цвета. Ремонт завершен?

Система в

порядке

Воспользуйтесь цифровым вольтметром для измере
ния напряжения между массой и клеммой В4 колодки
J1 ЭМУТ. Величина напряжения находится в установ

ленных пределах?

J 1 В

Перейти

к п. 11

Перейти

к п. 12

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на предмет на
личия повреждений, которые могут привести к воз

никновению короткого замыкания тогда, когда все
элементы подключены.
3. Устраните все обнаруженные повреждения.
Ремонт завершен?

Система в

порядке

Устраните короткое замыкание в цепи проводов жел
того цвета. Ремонт завершен?

Система в

порядке

1. Отсоедините проводку от датчика скорости левого
переднего колеса.

2. Воспользуйтесь цифровым омметром для измере

ния сопротивления между клеммой А5 проводки ко

лодки J1 ЭМУТ и клеммой А проводки колодки датчи
ка скорости левого переднего колеса. Величина соп
ротивления находится в установленных пределах?

J 2 Ом

Перейти

к п. 15

Перейти

к п. 14

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 81

Код А032 - Цепь левого переднего датчика скорости разомкнута

или короткозамкнута (продолжение)

Пункт

Действие

Величина

Да

Нет

1. Устраните высокое сопротивление в цепи проводов

голубого цвета.
2. Если проводка датчика скорости колеса поврежде
на, замените ее. Ремонт завершен?

Система в

порядке

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой В4 проводки колодки
J1 ЭМУТ и клеммой В проводки колодки датчика ско
рости левого переднего колеса.
Величина сопротивления находится в установленных
пределах?

J 2 Ом

Перейти

к п. 17

Перейти

к п. 16

1. Устраните высокое сопротивление в цепи проводов

желтого цвета.
2. Если проводка датчика скорости повреждена, заме

ните ее. Ремонт завершен?

Система в

порядке

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой А и клеммой В колод
ки датчика скорости левого переднего колеса.
Величина сопротивления находится в установленных
пределах при температуре датчика 5 - 43°С?

1502-

2103 Ом

Перейти

к п. 18

Перейти

к п. 19

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на наличия пов
реждений, которые могут вызвать короткое замыка

ние, когда подключены все элементы.
3. Устраните все обнаруженные повреждения.

4. Более подробно см. "Виды диагностической помо

щи". Ремонт завершен?

Система в

порядке

Замените датчик скорости колеса.
Ремонт завершен?

Система в

порядке

1. Отключите проводку ЭМУТ отдатчика скорости ле

вого переднего колеса.
2. Воспользуйтесь цифровым омметром для измере
ния сопротивления между массой и клеммой В4 про
водки колодки J1 ЭМУТ.
Цифровой вольтметр показывает сопротивление оп
ределенной величины?

Перейти

к п. 22

Перейти

к п. 21

Устраните короткое замыкание на массу в цепи про
водов желтого цвета. Ремонт завершен?

Система в

порядке

Воспользуйтесь цифровым омметром для измерения
сопротивления между массой и клеммой А5 колодки

J1 ЭМУТ.

Цифровой омметр показывает сопротивление опре

деленной величины?

Перейти

к п. 24

Перейти

к п. 23

Устраните короткое замыкание на массу в цепи про
водов голубого цвета. Ремонт завершен?

Система в

порядке

Воспользуйтесь цифровым омметром для измерения

сопротивления между массой и клеммой А датчика
скорости левого переднего колеса.
Цифровой омметр показывает сопротивление опре

деленной величины?

Перейти

к п. 25

Перейти

к п. 26

4F - 82 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А032 - Цепь левого переднего датчика скорости разомкнута

или короткозамкнута (окончание)

Пункт

Действие

Величина

Да

Нет

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на наличие пов
реждений, которые могут вызвать короткое замыка
ние, когда подключены все элементы.
3. Устраните все обнаруженные повреждения.
Ремонт завершен?

Система в

порядке

Замените датчик скорости колеса.
Ремонт завершен?

Система в

порядке

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 83

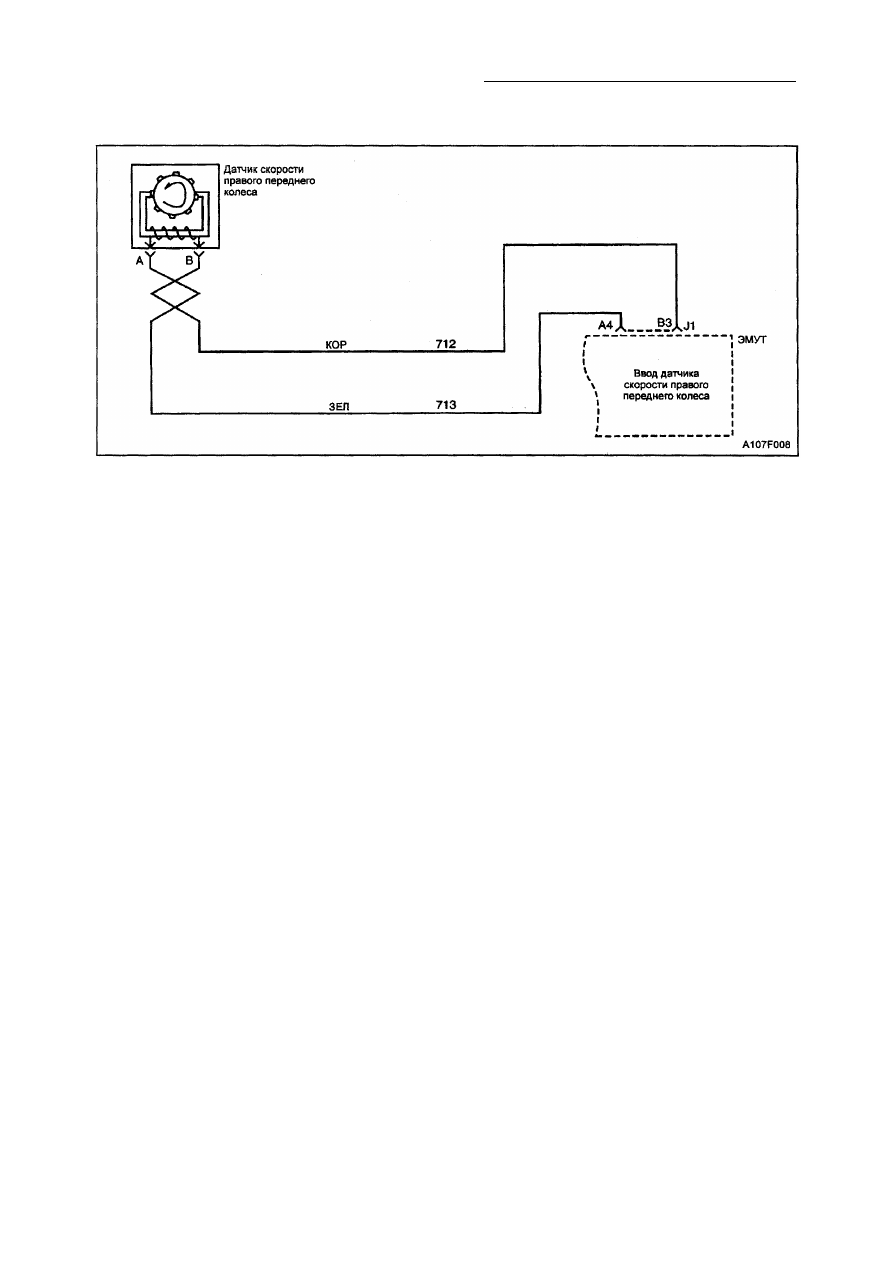

КОД А0ЗЗ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СКОРОСТИ РАЗОМКНУТА

ИЛИ КОРОТКОЗАМКНУТА НА МАССУ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ

Описание схемы
Поскольку зубчатый венец обходит датчик
скорости колеса, происходящие в электро
магнитном поле изменения приводят к тому,
что датчик скорости колеса вырабатывает
синусоидальное напряжение (переменного

тока), частота которого пропорциональна
скорости колеса. Величина этого сигнала

непосредственно связана со скоростью ко

леса, и расстояние от датчика скорости ко
леса до зубчатого венца (упоминается как
воздушный зазор).

Диагностика

При проведении этого теста обнаруживают
ся короткое замыкание на аккумуляторную

батарею, массу или разомкнутый контур в
цепи датчика скорости правого переднего
колеса.
Причины

• Короткое замыкание цепи скорости коле

са на аккумуляторную батарею или мас
су.

• Неплотное соединение в цепи скорости

колеса.

• Очень высокое сопротивление датчика

скорости колеса.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде
ние. АБС отключена, зажигается ее сиг
нальная лампочка. Рекомендуется переус

тановить приводы для приведения их в ис
ходное состояние.
Описание теста

1. Проверяет точное сопротивление ка

тушки датчика скорости колеса.

2. Проверяет наличие короткого замыка

ния на массу в электропроводке датчи
ка скорости.

3. Проверяет наличие короткого замыка

ния на аккумулятор в электропроводке

датчика скорости колеса.

4. Гарантирует, что неисправность не была

вызвана повреждением электросхемы.

8. Проверяет наличие короткого замыка

ния в цепи проводов зеленого цвета.

10. Проверяет наличие короткого замыка

ния в цепи проводов коричневого цвета.

13. Проверяет наличие высокого сопротив

ления в цепи проводов зеленого цвета.

15. Проверяет наличие высокого напряже

ния в цепи проводов коричневого цвета.

17. Проверяет точное сопротивление датчи

ка скорости колеса.

20. Проверяет наличие короткого замыка

ния на массу в цепи проводов коричне
вого цвета.

22. Проверяет наличие короткого замыка

ния на массу в цепи проводов зеленого
цвета.

24. Подтверждает, что в датчике скорости

колеса отсутствует короткое замыкание
на массу.

Виды диагностической помощи

"Периодически" возникающая неисправ
ность может произойти в результате сла
бого соединения, протершейся изоляции
проводов или произойти из-за сломавше
гося внутри изоляции провода.

Цифры, приведенные ниже относятся к ста

диям, указанным в диагностической таб
лице.
