4F -160 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А076 - КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ЛЕВОГО ПЕРЕДНЕГО СОЛЕНОИДА НА "МАССУ"

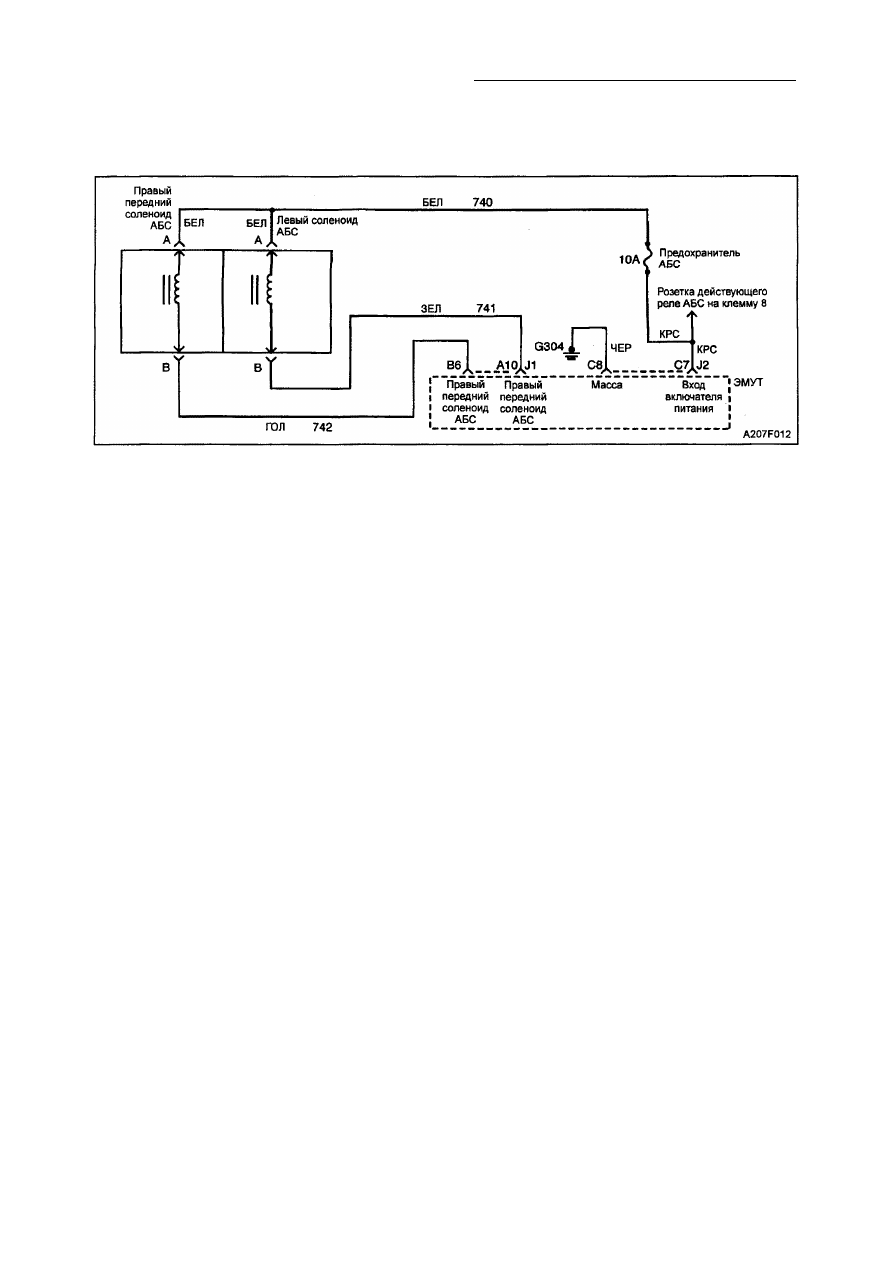

Описание схемы

Данный код определяет соленоид, который

нельзя возбудить из-за наличия разомкну­

той цепи в его электросхеме или соленоид,

который всегда возбужден из-за короткого

замыкания на массу в цепи между приводом

и соленоидом. Разомкнутая цепь будет пре­
пятствовать нормальной работе АБС, а ко­
роткое замыкание на массу просто введет
соленоид в действие. Допускается работа

тормозов, после того, как привод приведен в

исходное состояние, и шаровая тяга подня­

та из гнезда во время включения зажигания.
Диагностика
Данным тестом обнаруживается наличие

короткого замыкания на массу в электрос­
хеме левого переднего соленоида. Эта цепь
будет препятствовать правильной работе

АБС. Короткое замыкание на массу просто

вводит соленоид в действие. Система не
разграничивает два вида неисправностей.
Причины

• Цепь соленоида разомкнута.
• Наличие короткого замыкания на массу в

электросхеме управления соленоида.

• Наличие разомкнутой цепи в электросхе­

ме управления соленоида.

• Наличие разомкнутой цепи соленоида

или аккумуляторной батареи.

• Соленоид неисправен (высокое/очень

высокое сопротивление обмотки).

• Неисправность ЭМУТ.
Отказ в действии

Это нормируемое операционное повреж­

дение. АБС выведена из строя, загорается

ее сигнальная лампочка. Рекомендуется
произвести повторное приведение системы
в исходное положение для того, чтобы все
ее приводы тоже вернулись в исходное по­
ложение.

Описание теста
Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

1. На данной стадии проверяется наличие

короткого замыкания на массу в элект­
росхеме управления соленоида.

2. На данной стадии проверяется наличие

короткого замыкания в цепи управления
соленоида.

3. На данной стадии проверяется сопротив­

ление обмотки соленоида.

4. На данной стадии проверяется подача

напряжения на соленоид.

5. На данной стадии проверяется возмож­

ное наличие периодически возникающей
неисправности в электросхеме соленои­

да из-за слабого контакта клемм.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением клемм, протершейся изоляции про­
водов или наличием сломанного провода
внутри изоляции.
Используя возможности сканера, проверьте

частоту возникновения неисправности, как
описано в "Диагностике с помощью скане­
ра".

Каждую цепь, которая, предположительно,

может стать причиной периодического воз­
никновения неисправности следует тща­

тельно проверить на наличие отвинченных

клемм, неправильных соединений, сломан­
ных клемм, неправильно собранных или
поврежденных клемм, неправильного сое­

динения проводки или повреждения элект­

ропроводки.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 161

Код А076 - Короткое замыкание цепи

левого переднего соленоида на массу

Пункт

Действие

Величина

Да

Нет

1

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Переведите выключатель зажигания в положение
ON. Не запускайте двигатель.
4. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между массой и клеммой А10

разъемом J1 ЭМУТ.
Цифровой омметр показывает заданную величину?

Перейти

к п. 2

Перейти

к п. 7

2

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем левого переднего соленоида.
3. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммой А10 разъема J1
ЭМУТ и клеммой разъема левого переднего соленои­

да, подключенной к зеленому проводу.

Сопротивление не превышает заданную величину?

2 Ом

Перейти

к п. 3

Перейти

к п. 8

3

Воспользуйтесь цифровым омметром для измерения
сопротивления между двумя клеммами левого перед­
него соленоида. Величина сопротивления находится в
пределах заданной величины?

2,5 - 5 Ом

Перейти

к п. 4

Перейти

к п. 9

4

Воспользуйтесь цифровым омметром для измерения
сопротивления между клеммой 8 разъема реле АБС
разъема левого переднего соленоида, подключенной
к белому проводу.

Сопротивление не превышает заданную величину?

2 Ом

Перейти

к п. 5

Перейти

к п. 10

5

1. Проверьте левый передний соленоид и клеммы

разъема J1 ЭМУТ на наличие ослабленных контактов
клемм и признаков коррозии.

2. Замените клеммы со слабыми контактами и призна­

ками коррозии.
3. Проверьте, нет ли каких-либо повреждений в цепи
проводов зеленого цвета, которые могли бы вызвать
короткое замыкание на массу всех подключенных
разъемов.

4. Устраните обнаруженную неполадку.
5. Повторно подключите разъем соленоида и разъем
J1 ЭМУТ.
6. Поверните выключатель зажигания в положение
ON.
7. Воспользуйтесь сканером для стирания кодов.
8. Проверьте привод на автомобиле в течение одного
цикла.

Переустанавливается ли код А076?

-

Перейти

к п. 6

Перейти

к "Видам

диагности­

ческой

помощи"

6

Верните на место ЭМУТ.
Восстановление окончено?

-

Система в

порядке

-

7

Устраните короткое замыкание на массу в цепи про­
водов зеленого цвета. Ремонт завершен?

-

Система в

порядке

-

8

Устраните разрыв или высокое сопротивление в цепи
проводов зеленого цвета.

Восстановление окончено?

-

Система в

порядке

-

4F -162 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А076 - Короткое замыкание цепи

левого переднего соленоида на массу (окончание)

Пункт

Действие

Величина

Да

Нет

9

Верните на место левый передний соленоид.
Восстановление окончено?

-

Система в

порядке

-

10

Зафиксируйте и устраните разрыв или высокое соп­
ротивление в цепи проводов белого цвета предохра­
нителя красного цвета клеммы 8 розетки реле АБС.
• Предохранитель АБС, рассчитанный на ток, равный

10 А, расположен на электропроводке АБС между
корпусом компрессора и теплоизоляционной панелью.
Восстановление окончено?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -163

КОД А077 - КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ

ЛЕВОГО ПЕРЕДНЕГО СОЛЕНОИДА НА АККУМУЛЯТОРНУЮ БАТАРЕЮ

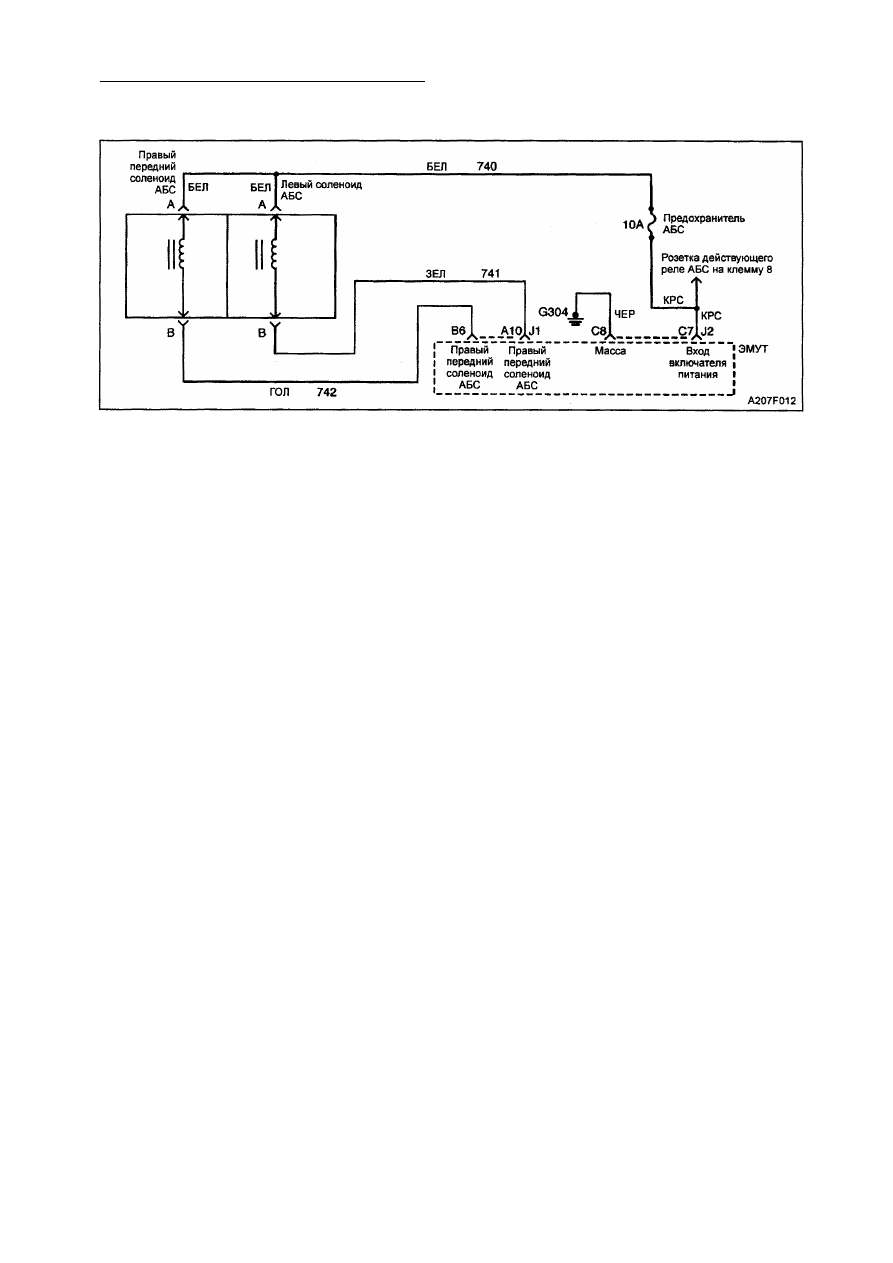

Описание схемы

Данный код определяет соленоид, который

нельзя возбудить из-за наличия короткого
замыкания на аккумуляторную батарею.
Эти неисправности могут воздействовать
на работу АБС, поскольку нельзя остано­
вить поток тормозной жидкости, вытекаю­
щей в цилиндр, что делает невозможной
работу АБС.

Диагностика
Данный тест определяет ситуацию, при соз­
дании которой короткое замыкания в за­
дающей электросхеме левого соленоида

препятствует возбуждению соленоида.

Причины

• Короткое замыкание соленоида на акку­

муляторную батарею.

• Внутреннее короткое замыкание соле­

ноида на аккумуляторную батарею.

• Соленоид неисправен (низкое сопротив­

ление обмотки).

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное повреж­

дение. АБС отключена, загорается ее сиг­

нальная лампочка. Система подает коман­

ду о приведении всех приводов в исходное

положение.

Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

• На данной стадии проверяется наличие в

соленоиде внутреннего короткого замы­
кания на аккумуляторную батарею.

• На данной стадии определяются величи­

ны сопротивления соленоида, которые
не находятся в заданных пределах.

• На данной стадии указывается на нали­

чие короткого замыкания на аккумуля­
торную батарею в электросхеме управ­
ления соленоида.

• На данной стадии проверяется возмож­

ность периодического возникновения не­
исправности в электросхеме управления
соленоида вследствие повреждения
разъема.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием сломанного провода внутри
изоляции. Используя возможности сканера,
определите частоту возникновения неисп­
равности, как описано в "Диагностике с по­
мощью сканера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может
служить причиной периодического возник­
новения неисправности на наличие отвин­
ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных
или поврежденных клемм, неправильного

соединения проводки или повреждения
электропроводки.
