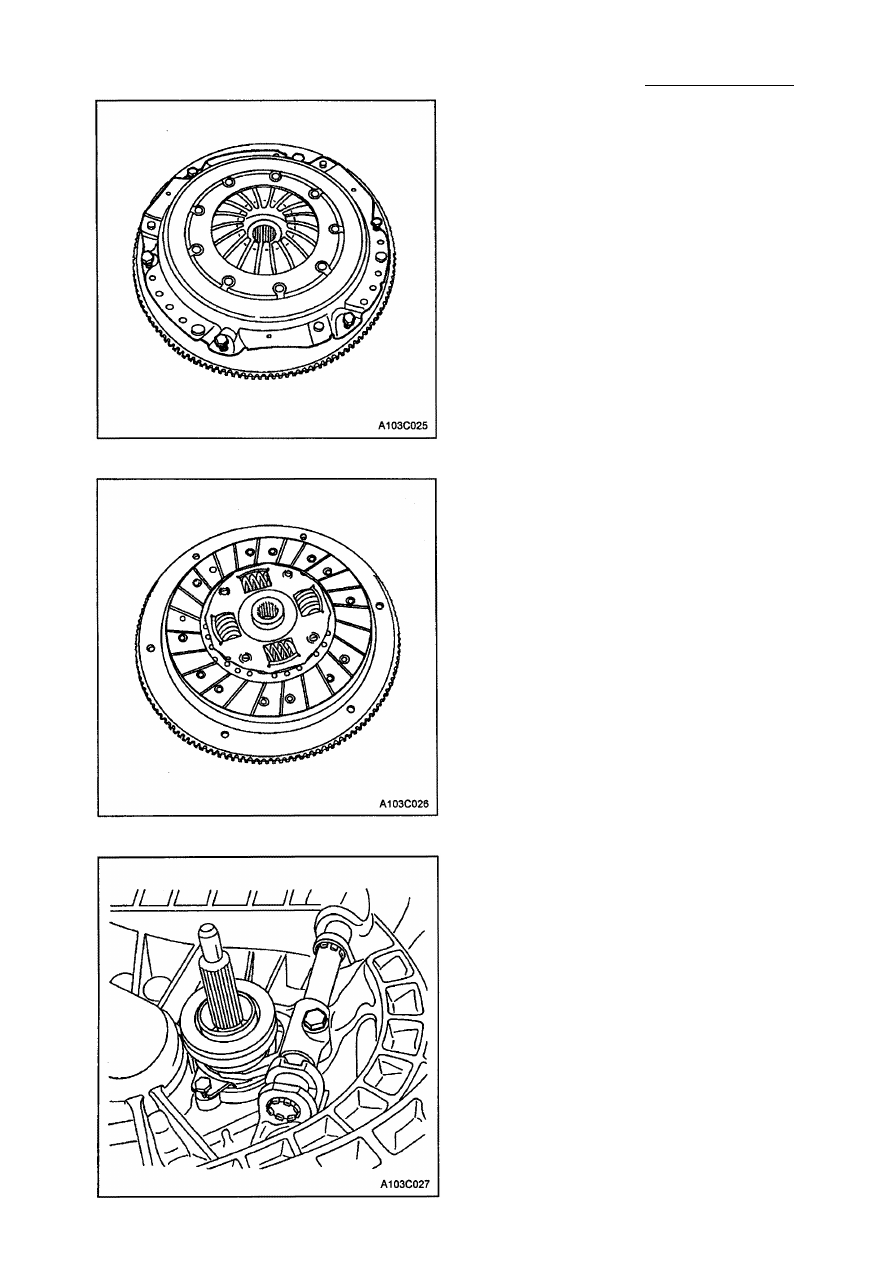

СЦЕПЛЕНИЕ 5С - 9

ДИСК СЦЕПЛЕНИЯ И ЕГО ДЕТАЛИ

Процесс снятия

1. Отсоедините отрицательный провод от

аккумулятора.

2. Поднимите и надежно закрепите авто­

мобиль.

3. Снимите левое переднее колесо. См.

раздел 2Е, "Шины и колеса".

4. Снимите нижние крышки двигателя. См.

раздел 9N, "Основание кузова".

5. Снимите коробку передач с автомобиля.

См. раздел 5В, "Пятискоростная меха­
ническая коробка передач".

6. Открутите болты нажимного диска и сам

нажимной диск. Поддерживайте нажим­
ной диск, когда Вы снимаете последний
болт.

7. Снимите диск сцепления.

8. Открутите болт вилки выжимного под­

шипника.

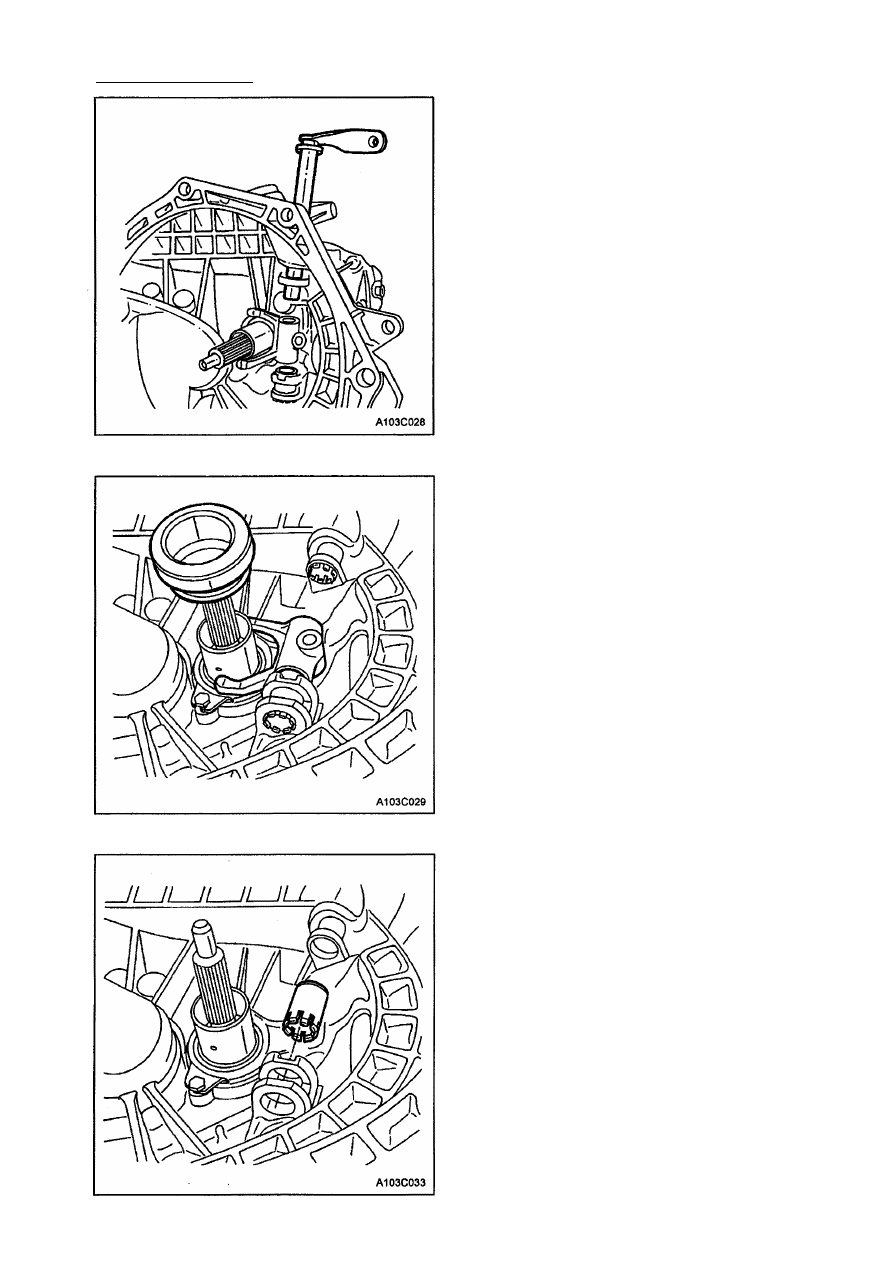

5 0 - 1 0 СЦЕПЛЕНИЕ

10. Снимите вилку и выжимной подшипник

из направляющей втулки подшипника.

11. Снимите втулку оси рычага выключения

сцепления.

9. Потяните вверх вал выключения сцеп­

ления и вытащите его из коробки пере­
дач.

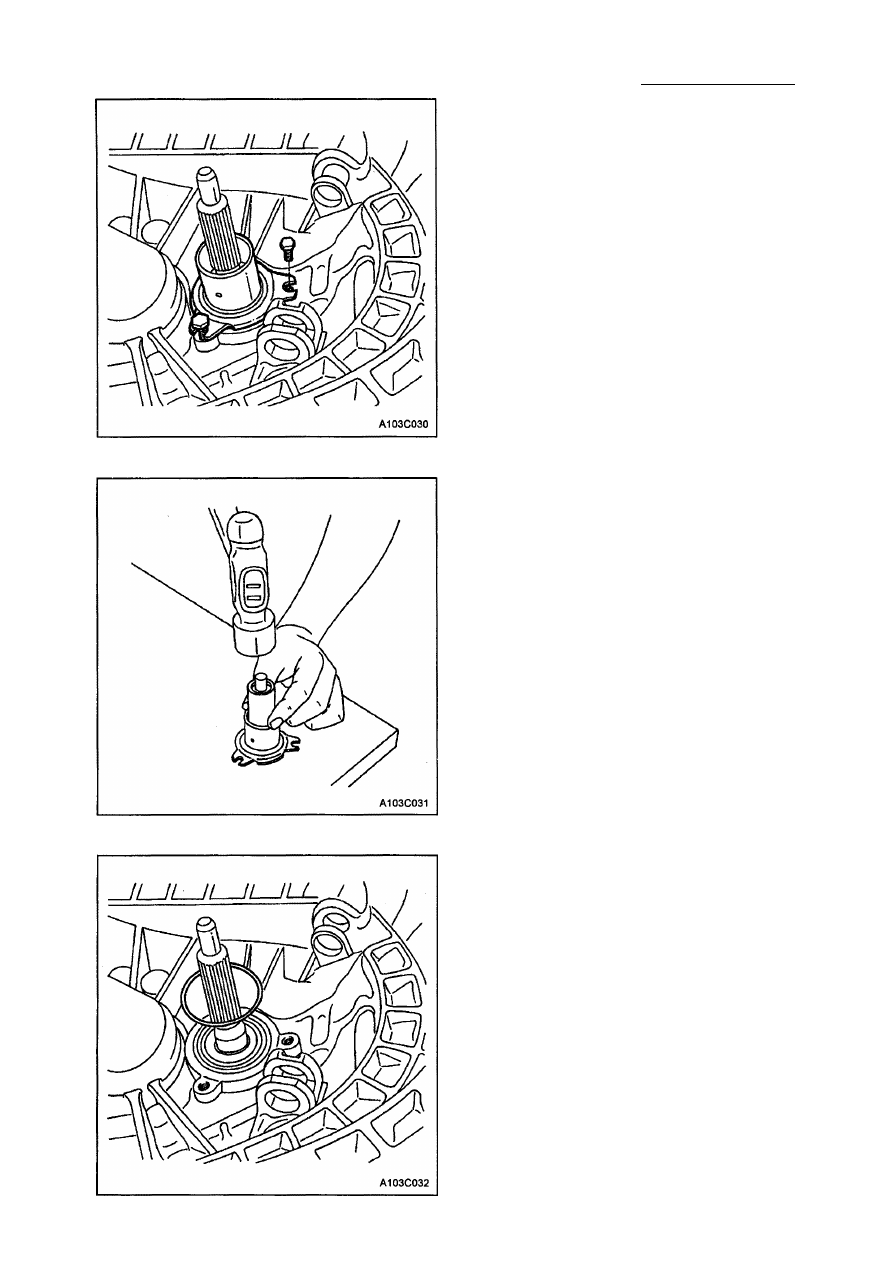

СЦЕПЛЕНИЕ 5С-11

12. Снимите болты и направляющую втулку

выжимного подшипника.

13. Снимите манжету ведущего вала с на­

правляющей втулки выжимного подшип­
ника.

14. Снимите кольцо из канавки картера ко­

робки передач.

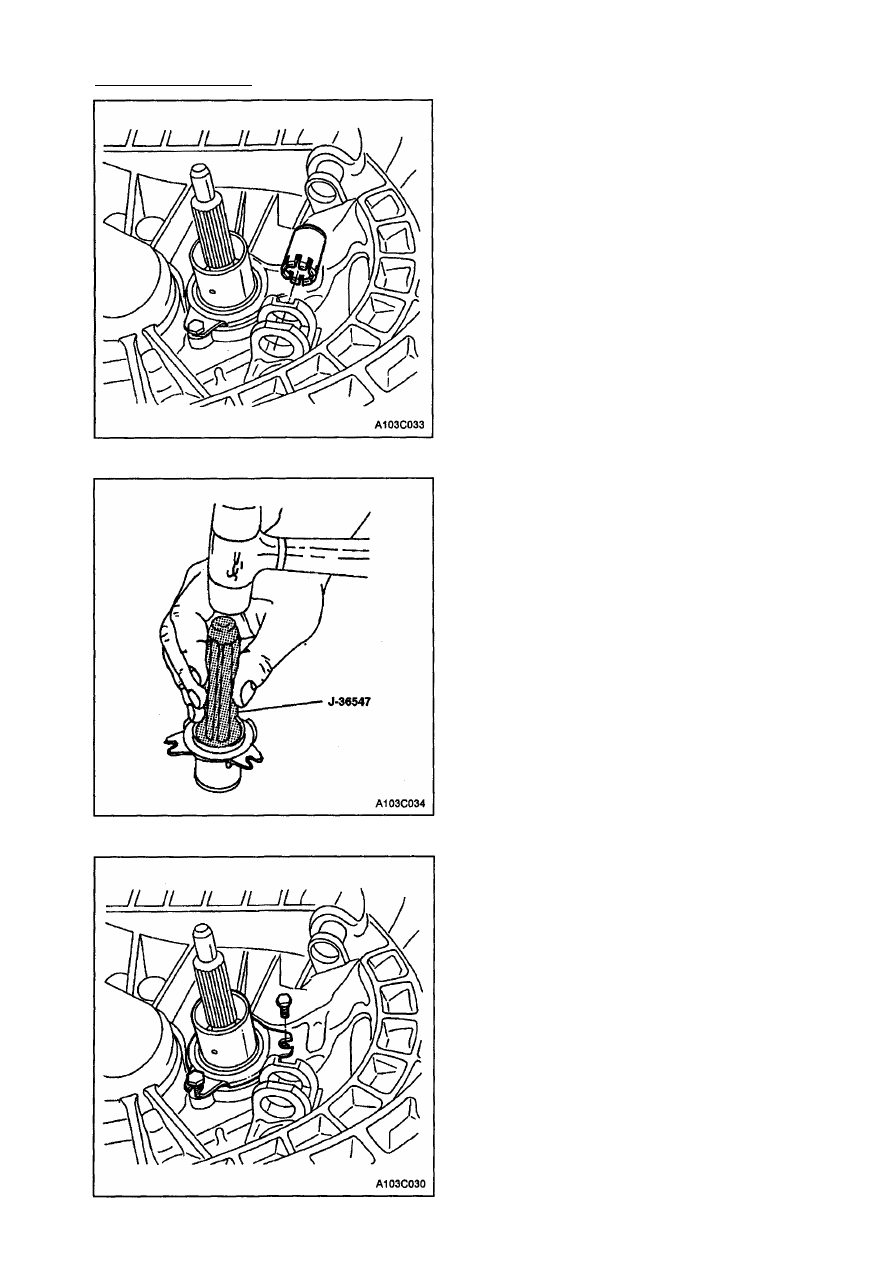

5С -12 СЦЕПЛЕНИЕ

Процесс установки
Необходимый инструмент
Приспособление для установки манжеты
ведущего вала J-36547
Оправка J-42474

1. Установите кольцо в канавку корпуса.

2. Установите манжету ведущего вала в

направляющую втулку выжимного под­
шипника. Используйте приспособление

для установки манжеты J-36547 и моло­
ток.

3. Установите направляющую втулку вы­

жимного подшипника и закрепите ее

болтами.
Затяжка
Затяните болты с усилием 5 Н•м.

4. Нанесите универсальную смазку на

поверхность втулки.
