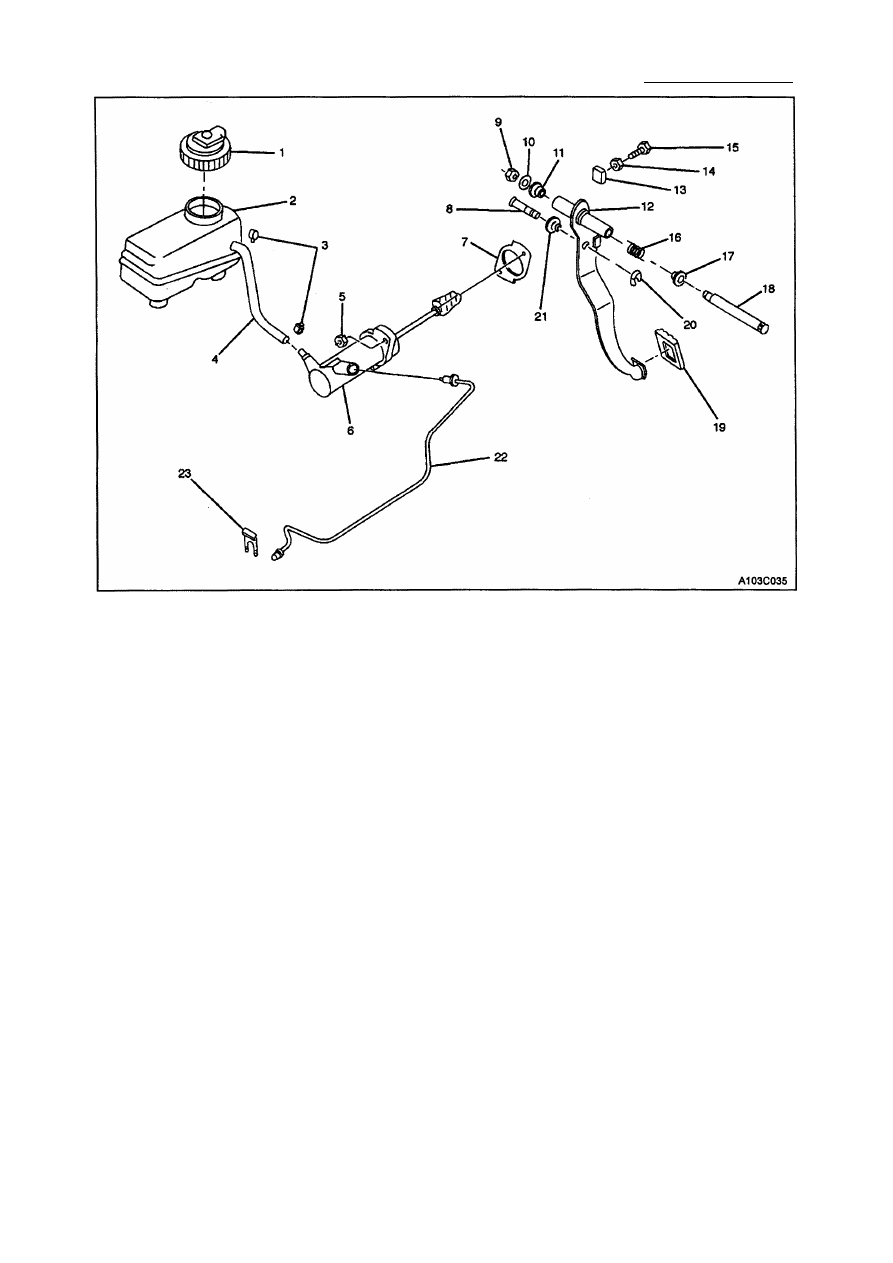

СЦЕПЛЕНИЕ 5С-5

1. Крышка горловины бачка

2. Бачок сцепления/тормоза
3. Пружинные фиксаторы
4. Трубка бачка
5. Гайка
6. Главный цилиндр
7. Прокладка
8. Болт штока поршня

9. Гайка

10. Шайба
11. Втулка педали сцепления
12. Педаль сцепления

13. Демпфер педали сцепления
14. Гайка
15. Болт
16. Возвратная пружина
17. Втулка педали сцепления

18. Ось педали сцепления
19. Накладка педали сцепления

20. Стопорная шайба
2 1 . Втулка педали сцепления
22.Трубка
23. Фиксатор

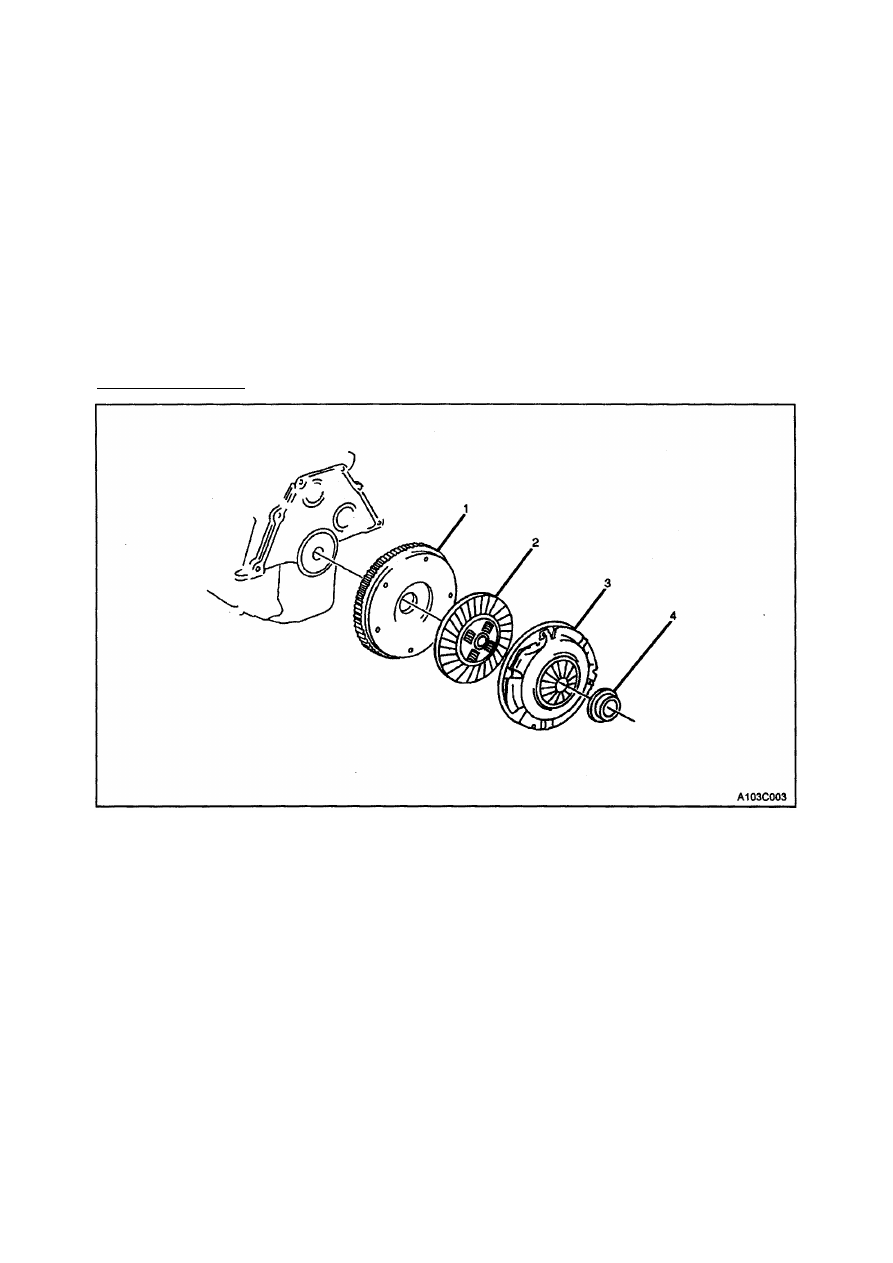

5С-6 СЦЕПЛЕНИЕ

1. Маховик

2. Диск сцепления ведомый

3. Нажимной диск
4. Выжимной подшипник

СЦЕПЛЕНИЕ 5 С - 7

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

АВТОМОБИЛЯ В ЭКСПЛУАТАЦИИ

ПЕДАЛЬ СЦЕПЛЕНИЯ

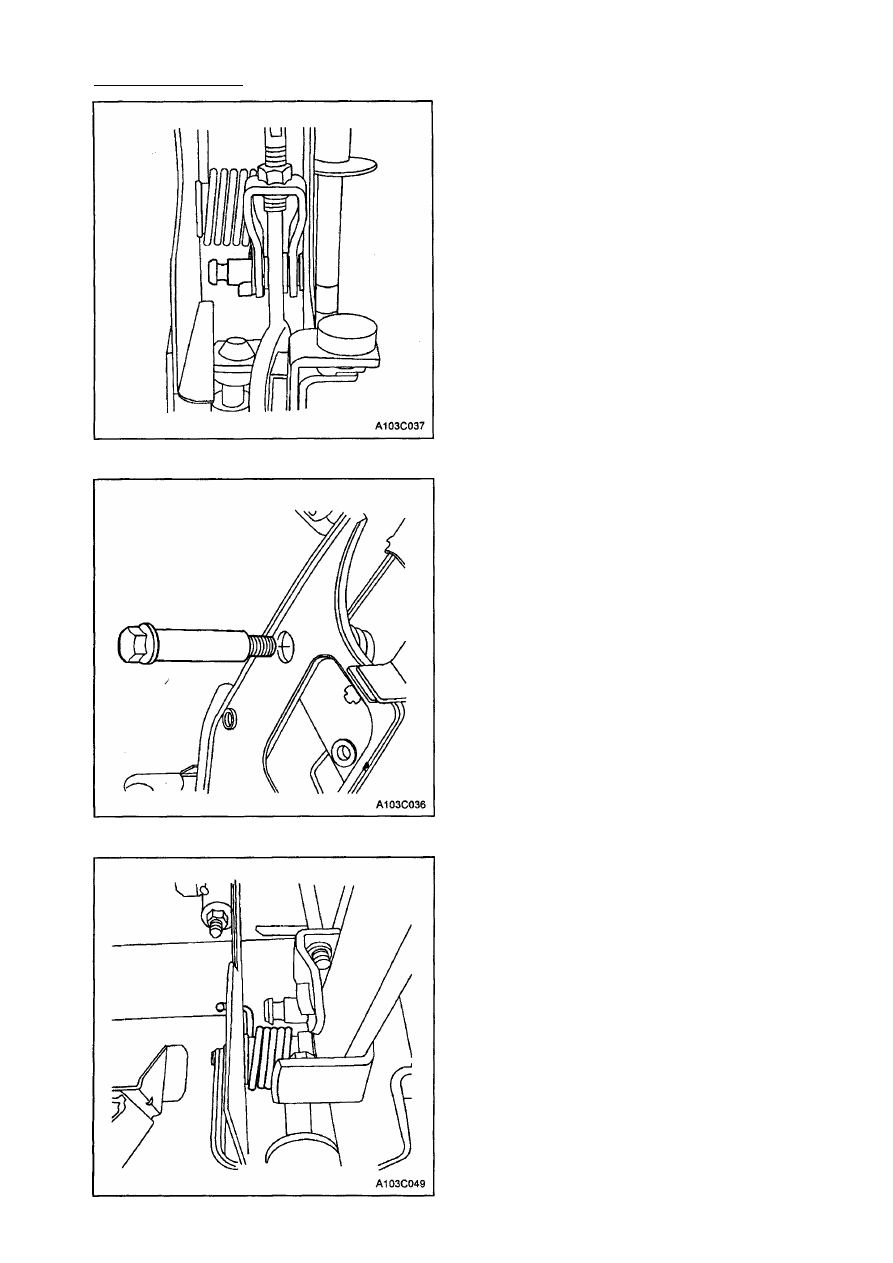

Процесс снятия
1. Отсоедините отрицательный провод ак

кумулятора.

2. Отсоедините возвратную пружину от

монтажной серьги.

3. Снимите гайку, шайбу и ось педали.

4. Снимите стопорную шайбу и болт штока

поршня.

5. Снимите педаль сцепления с возврат

ной пружиной с автомобиля.

5С - 8 СЦЕПЛЕНИЕ

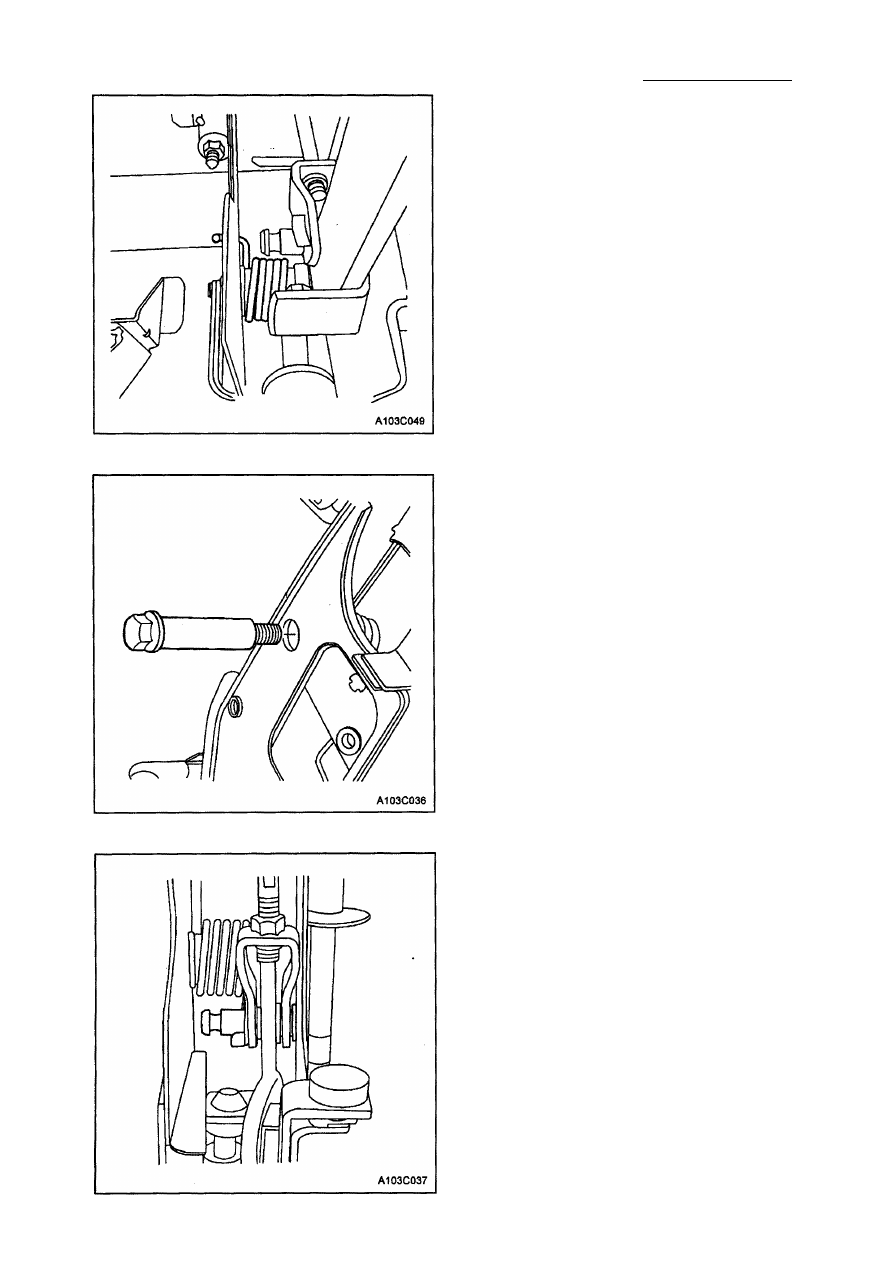

Процесс установки

1. Установите педаль сцепления и подсо

едините возвратную пружину к монтаж
ной серьге.

2. Покройте болт штока поршня универ

сальной смазкой.

3. Установите болт штока поршня и сто

порную шайбу.

4. Нанесите универсальную смазку на ось

педали.

5. Установите ось педали, шайбу и гайку.

З а т я ж к а
Затяните гайку с усилием 19 Н•м.

6. Подсоедините возвратную пружину к

монтажной серьге.

7. Подсоедините отрицательный провод к

аккумулятору.
