5В - 34 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

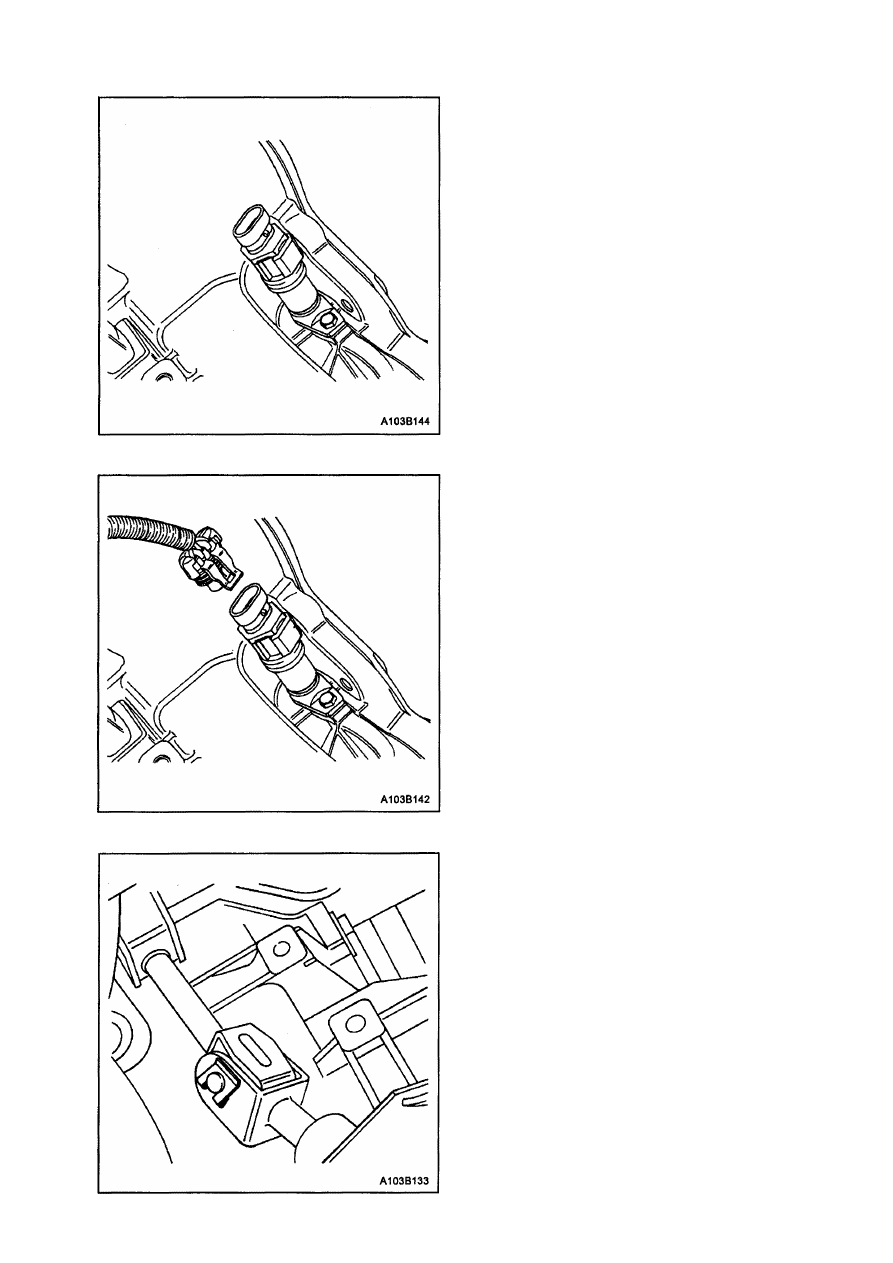

4. Подсоедините колодку датчика скорости

спидометра.

3. Наживите болт крепления спидометра.

З а т я ж к а
Затяните болт крепления спидометра с
усилием в 4 Н•м.

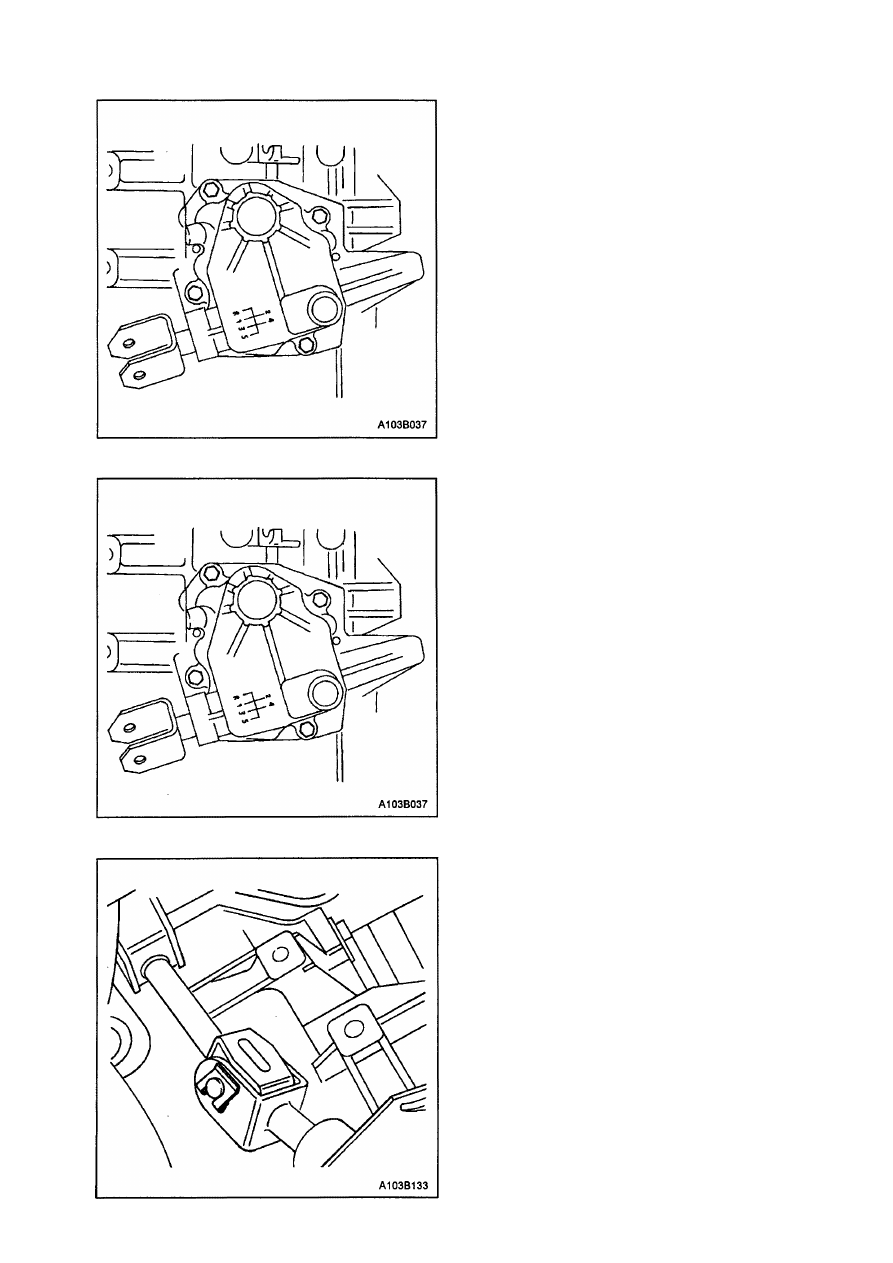

КРЫШКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

Процесс снятия

1. Снимите фиксатор и палец на кардан­

ном соединении.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 35

2. Открутите болты крышки рычага пере­

ключения.

3. Отделите крышку рычага переключения

и прокладку от корпуса.

Процесс установки

1. Установите крышку рычага переключе­

ния и прокладку на корпус.

2. Наживите болты крышки рычага пере­

ключения.
З а т я ж к а
Затяните болт крышки рычага переклю­
чения с усилием в 22 Н•м.

3. Установите фиксатор и палец на кар­

данном соединении.

4. Проверьте и отрегулируйте уровень мас­

ла. См. "Проверка уровня масла" в этом

разделе.

5В - 36 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ЗАМЕНА МАНЖЕТЫ ПОЛУОСИ
Необходимые инструменты

Приспособление для установки манжеты
КМ-519

Процесс снятия

Внимание: Не повредите монтировкой
кольцо регулировки подшипника.

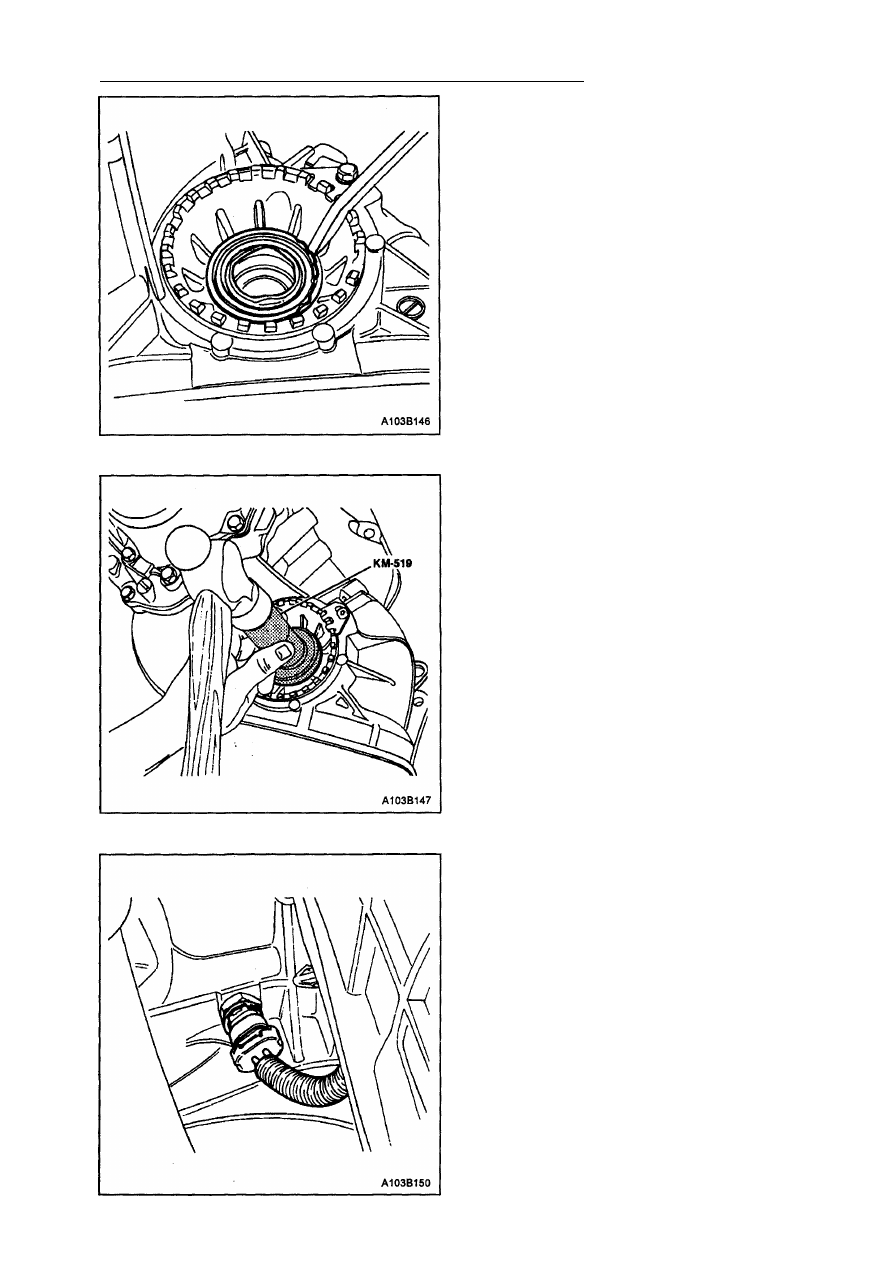

1. Снимите полуось с коробки передач.

См. раздел ЗВ, "Привод колес с механи­

ческой "коробкой передач".

2. Снимите уплотнение полуоси, припод-

няв  м о н т и р о в к о й  н а р у ж н у ю кромку
уплотнения.

Процесс  у с т а н о в к и

1. Установите новое уплотнение полуоси,

используя приспособление для установ­
ки манжеты КМ-519 и молоток,

2. Нанесите на уплотняющую кромку жид­

кость коробки.

3. Установите полуось. См. раздел ЗВ,

"Привод колес с механической коробкой

передач".

УЗЕЛ КОРОБКИ ПЕРЕДАЧ

Необходимые инструменты
Приспособление для поддержки двигателя

J-28467-B.

Процесс снятия

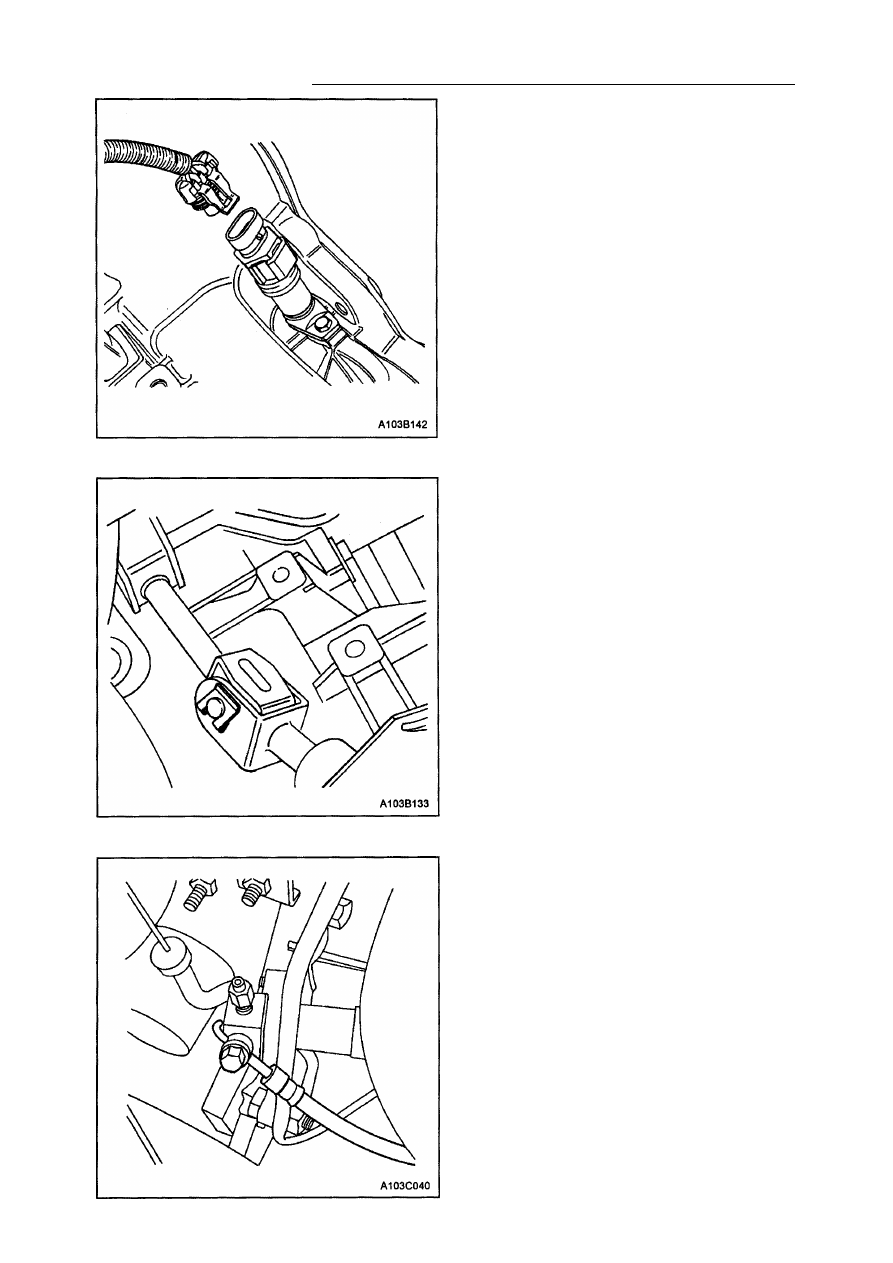

1. Отсоедините колодку включателя света

заднего хода.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 37

2. Отсоедините колодку датчика скорости

спидометра.

3. Снимите фиксатор и палец с универ­

сального шарнира.

4. Снимите болты кронштейна цилиндра

размыкания сцепления.
