Дэу Ланос. Руководство по ремонту - часть 313

5В - 38 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

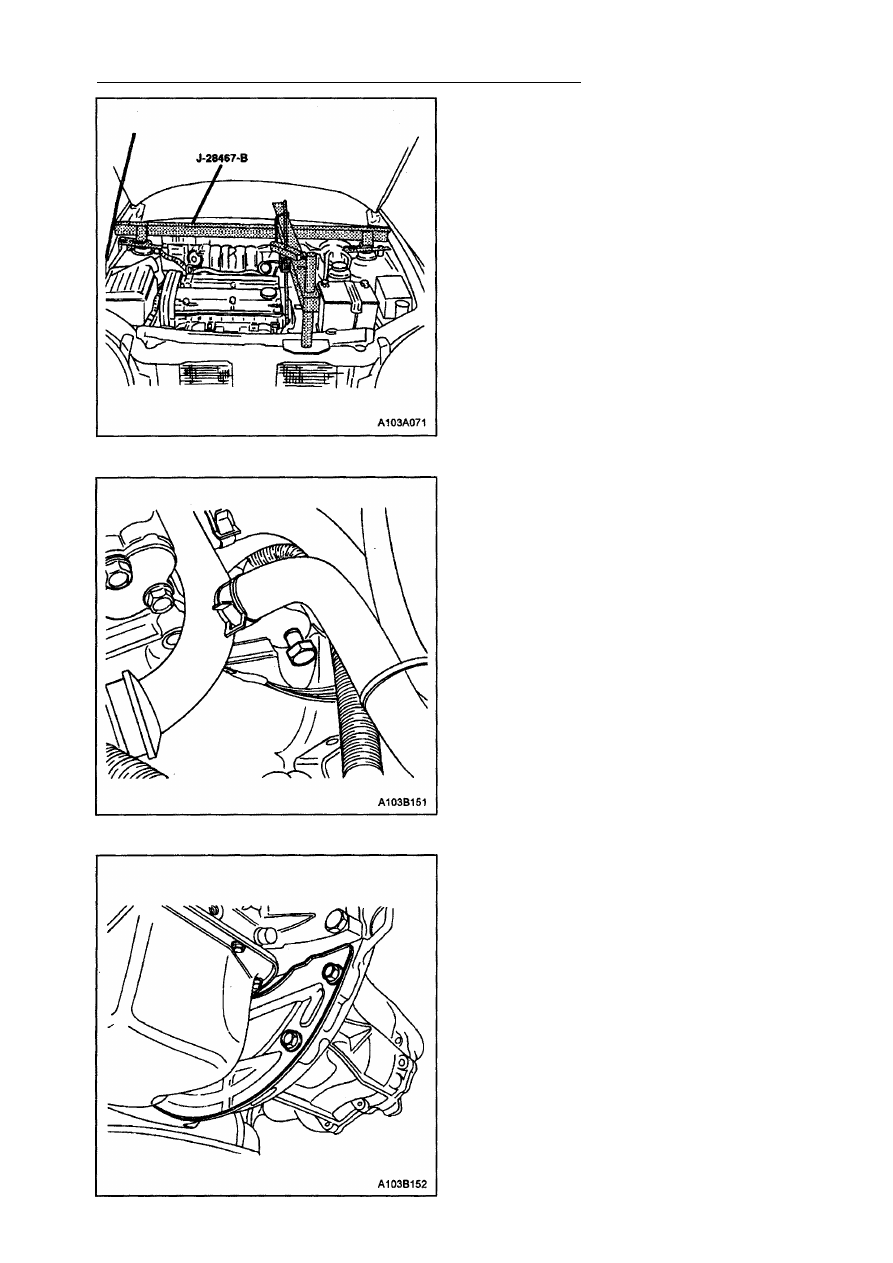

5. Установите приспособление поддержки

двигателя J-28467-B.

6. Открутите болты верхнего крепления ко­

робки к двигателю.

7. Поднимите и надежно зафиксируйте ав­

томобиль.

8. Снимите обе полуоси. См. раздел ЗВ,

"Привод колес с механической коробкой

передач".

9. Снимите болты крышки проверки махо­

вика и саму крышку.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 39

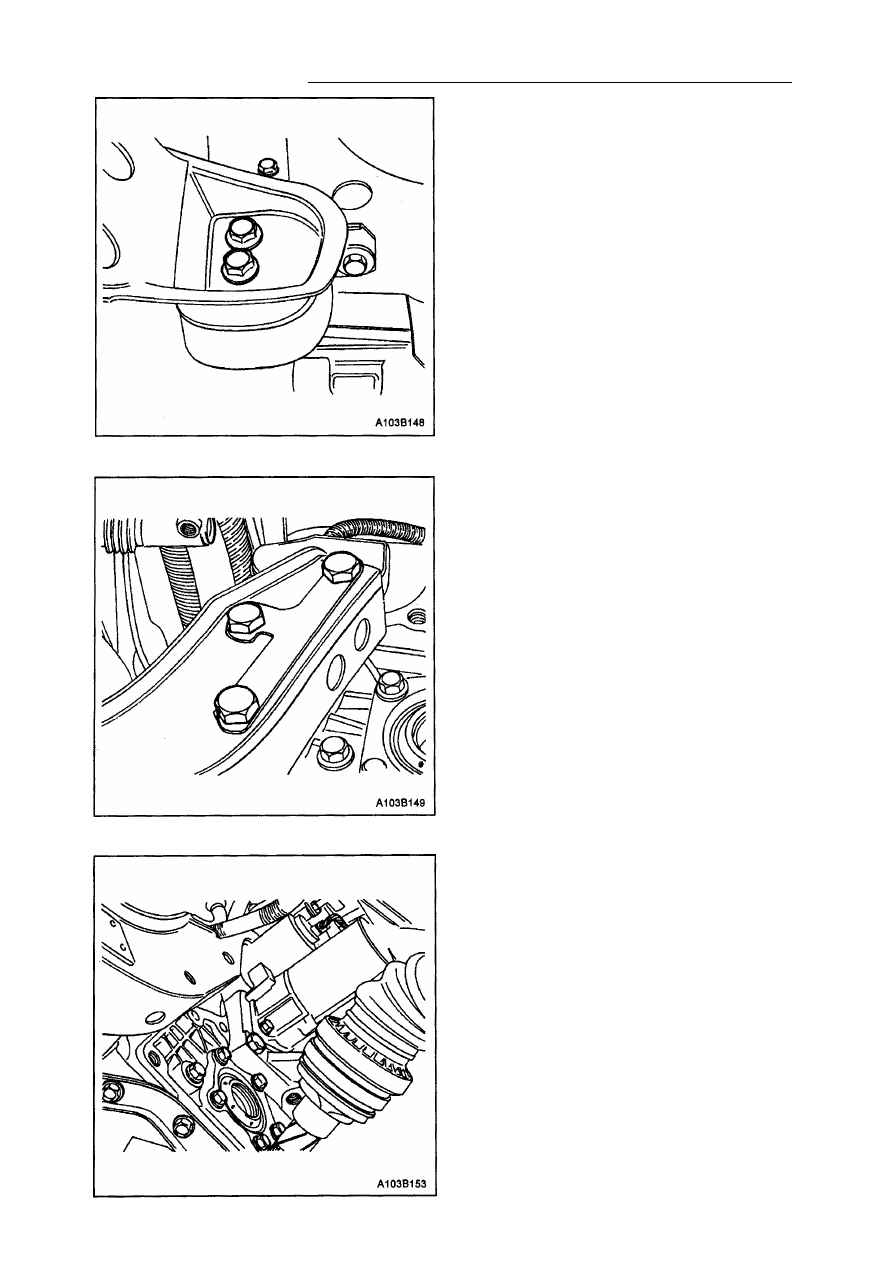

10. Установите домкрат поддержки коробки

передач.

11. Открутите и выньте болты кронштейна

левой передней опоры коробки передач.

12. Открутите и выньте болты кронштейна

левой задней опоры коробки передач и

выньте кронштейн.

13. Открутите и выньте болты нижнего креп­

ления коробки к двигателю.

5В - 40 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

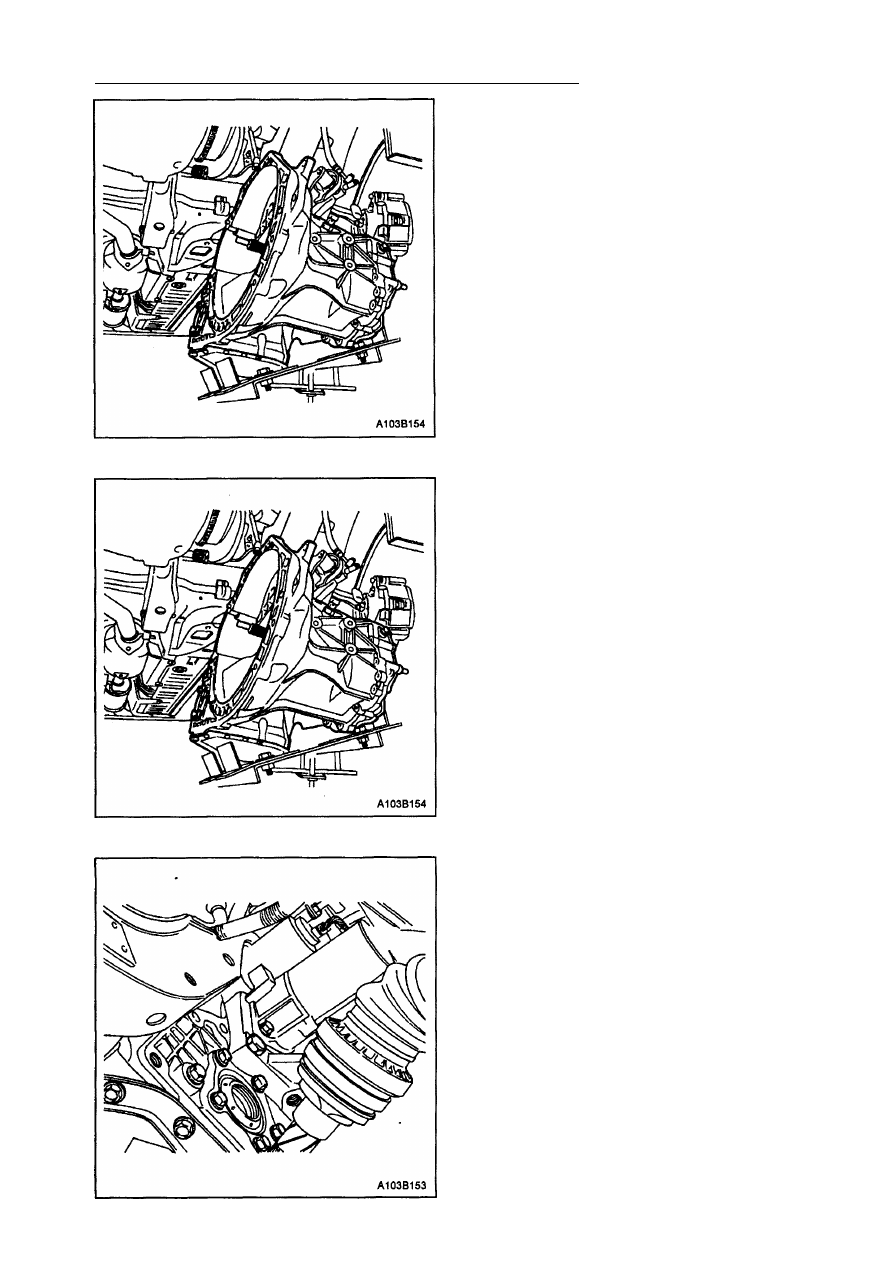

14. Снимите коробку.

Внимание: Размещайте коробку только в
вертикальном положении.

15. Переместите коробку в сторону от блока

двигателя.

16. Опустите коробку.

Процесс  у с т а н о в к и

1. Поддерживайте коробку с помощью

домкрата.

2. Установите коробку в блок двигателя,

вставив ведущий вал коробки в диск
сцепления и переместив коробку вбок.

3. Наживите болты нижнего крепления ко­

робки к двигателю.

З а т я ж к а

Затяните болты нижнего крепления ко­
робки к двигателю с усилием в 75 Н•м.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 41

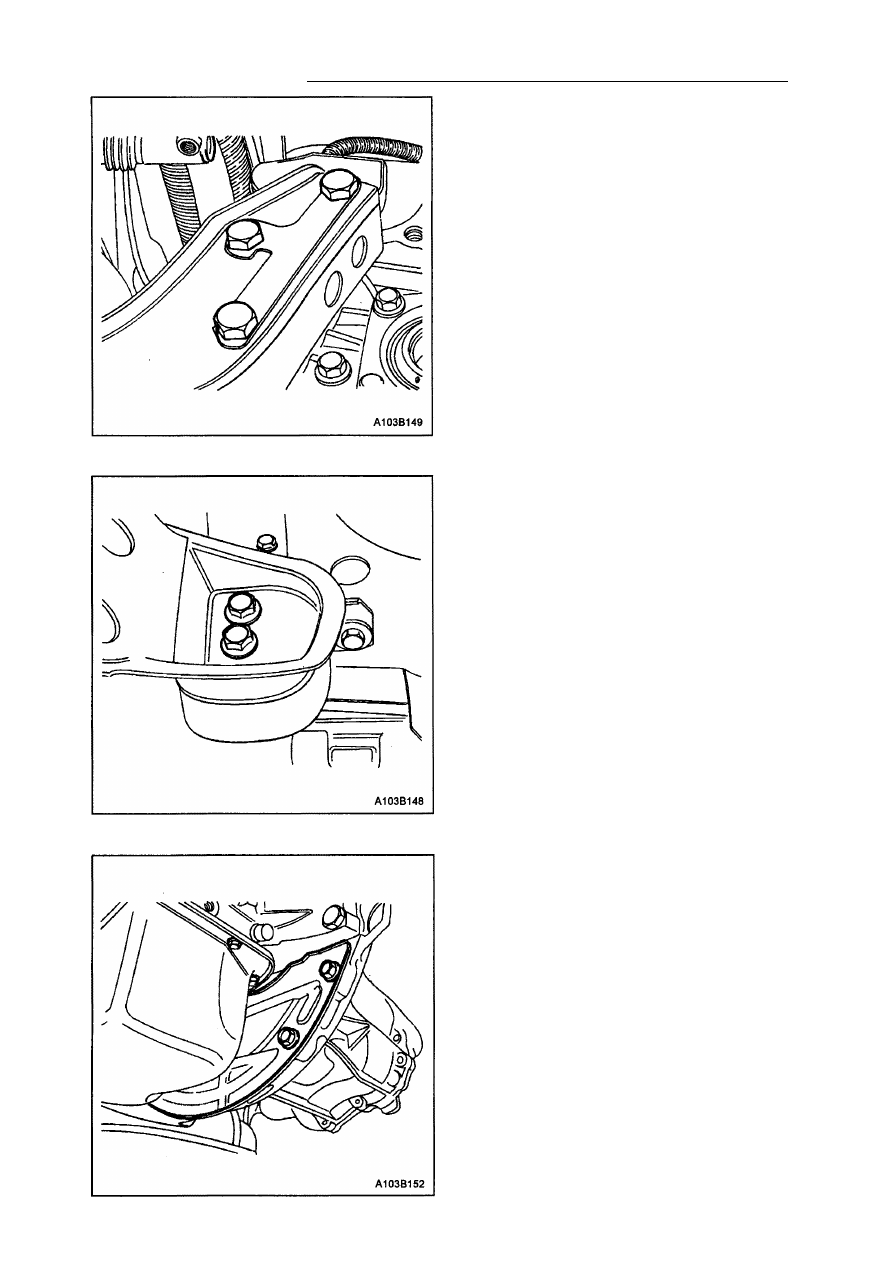

4. Установите кронштейн левой задней

опоры коробки передач и наживите бол­
ты.
З а т я ж к а
Затяните болты кронштейна левой зад­
ней опоры коробки с усилием в 90 Н•м.

5. Установите кронштейн левой передней

опоры коробки передач и наживите бол­
ты.
З а т я ж к а
Затяните болты кронштейна левой перед­

ней опоры коробки с усилием в 60 Н•м.

6. Установите и наживите болты крышки

проверки маховика и саму крышку.
З а т я ж к а
Затяните болты крышки проверки махо­
вика с усилием в 7 Н•м.
