Дэу Ланос. Руководство по ремонту - часть 310

5В - 26 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

3. Подсоедините пластмассовые зажимы

на концах каждой шаровой опоры.

4. Подсоедините отрицательный провод

аккумулятора.

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Процесс снятия

1. Отсоедините отрицательный провод ак­

кумулятора.

2. Снимите пластмассовый зажим с конца

каждой шаровой опоры.

Процесс установки

1. Установите рычаг переключения на ав­

томобиль.

2. Соберите шаровые опоры.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 27

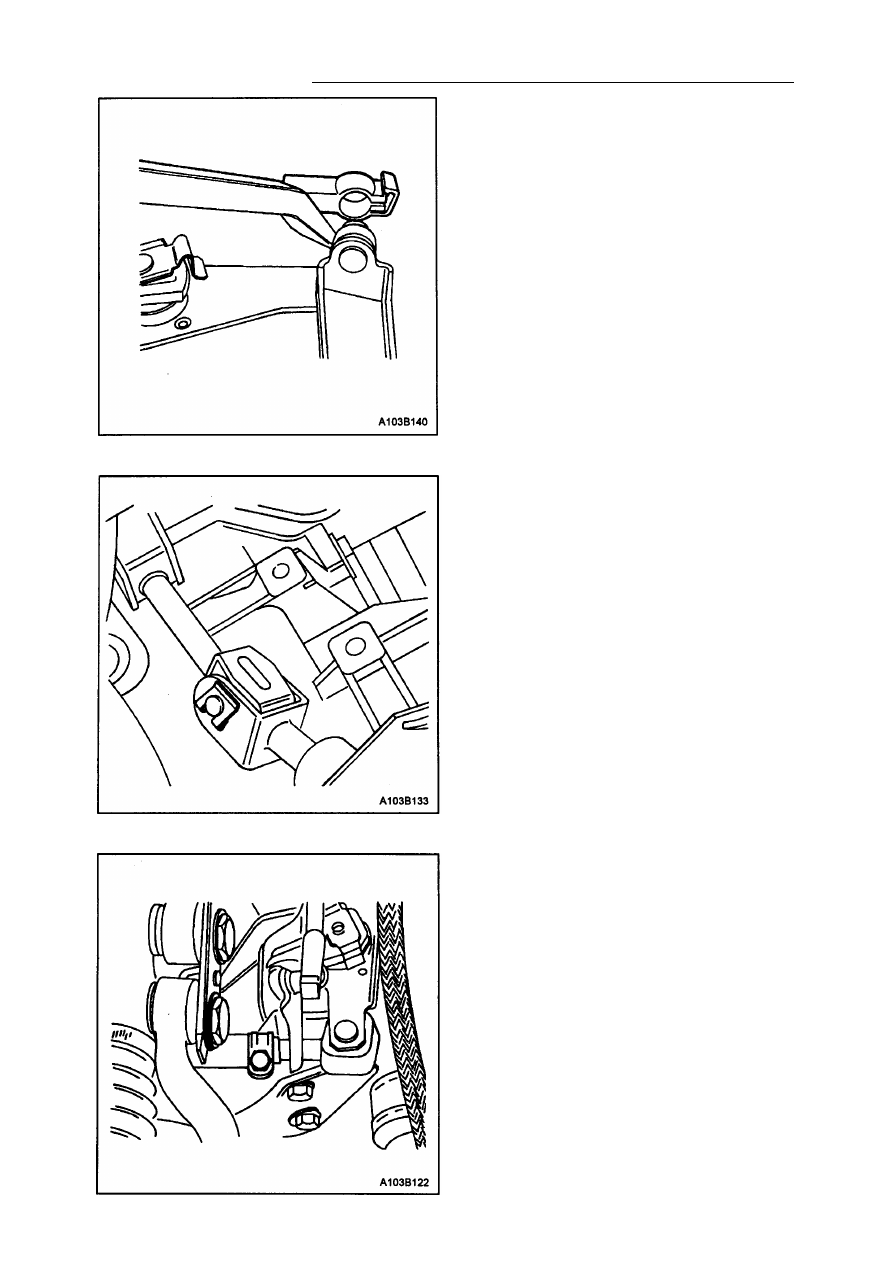

3. Разберите шаровые опоры.
4. Снимите шток переключения передач.

5. Снимите фиксатор и палец с карданного

соединения.

6. Ослабьте зажимной болт штока.
7. Отделите болт звена от трубки переклю­

чения.

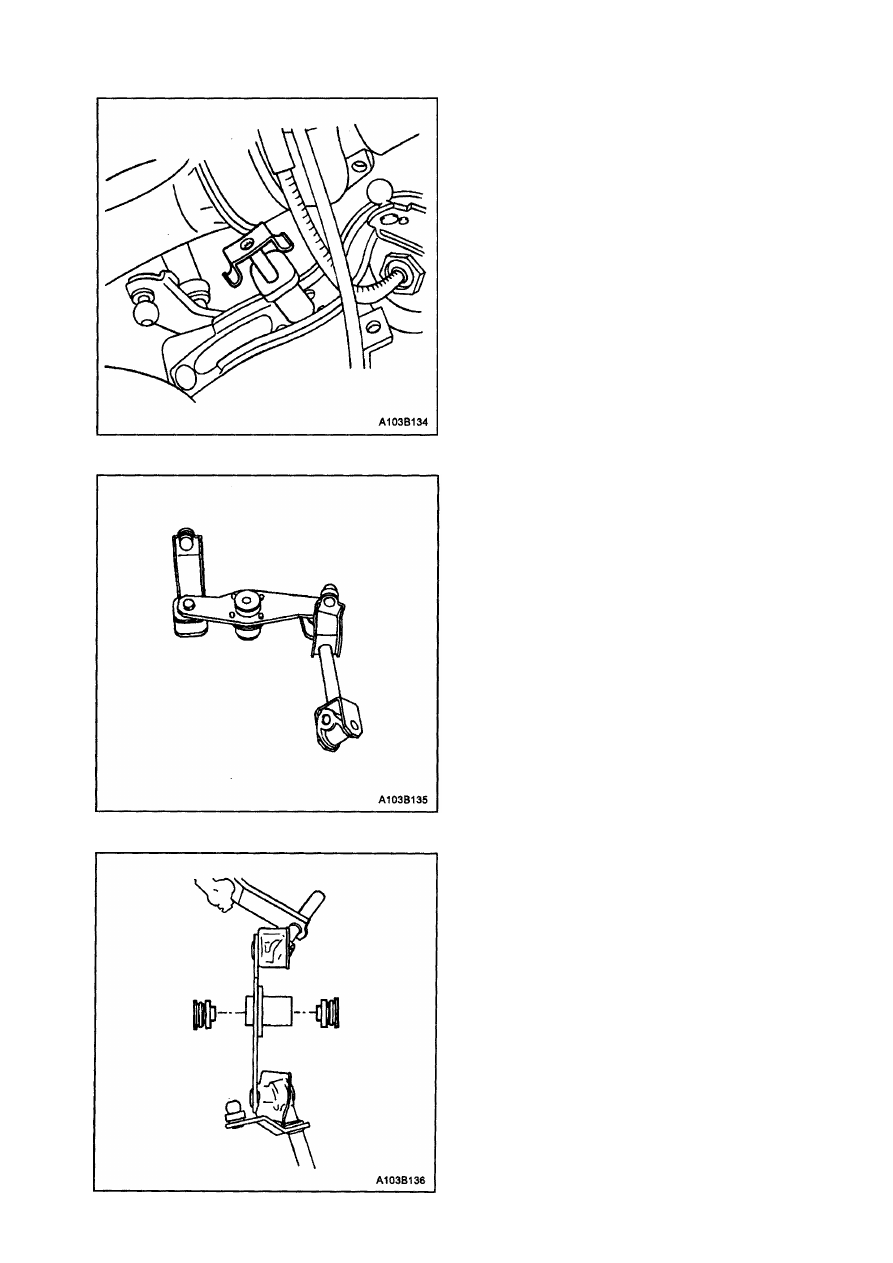

10. Снимите обе втулки с узла связующего

звена.

9. Снимите с автомобиля узел связующего

звена.

8. Ослабьте зажимы пружины и снимите

шарнирный болт.

5В - 28 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 29

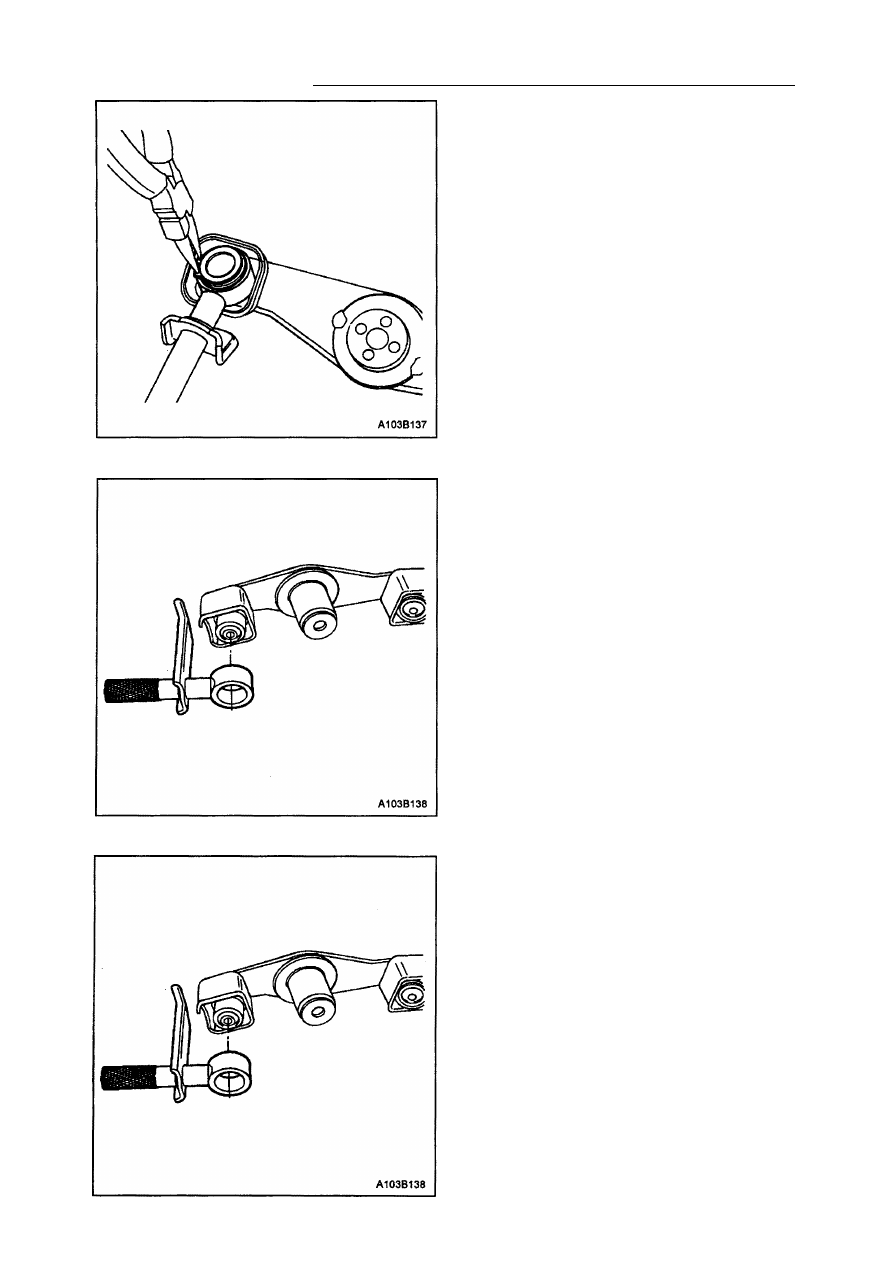

11. Снимите стопорные кольца, удерживаю­

щие болты в узле звена.

12. Отсоедините болты звена.

П р о ц е с с  у с т а н о в к и

1. Подсоедините болты звена к узлу звена.
