5В - 2 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Применение

Н•м

Фунт-фут  Фунт-дюйм

Включатель света заднего хода

20

15

-

Болты опоры подшипников

22

16

-

Крепежные болты подшипника, правая сторона

25

18

-

Болт пластины крепления регулировочного кольца

подшипника

5

-

44

Передние винты консоли

4

-

35

Задние винты консоли

4

-

35

Болты кронштейна цилиндра размыкания муфты

75

55

-

Болты крышки дифференциала

40

30

-

Болт вилки шестерни пятой передачи

22

16

-

Болты соединителя пятой передачи

7

-

62

Болты крышки проверки маховика

7

-

62

Болты корпуса коробки передач

6

-

53

Болты крышки рычага коробки передач

22

16

-

Фиксирующие болты ведущего вала

15

11

-

Левые передние болты кронштейна опоры коробки пе­

редач

60

44

-

Левые задние болты кронштейна опоры коробки пере­

дач

90

66

-

Нижние болты крепления коробки к двигателю

75

55

-

Болты шестерни главной передачи

70

52

-

Зажимные болты штока

14

-

125

Болт крепления корпуса спидометра

4

-

35

Болт шестерни спидометра

5

-

44

Болт кронштейна опоры

7

-

62

Болты крышки коробки передач

18

13

-

Верхние болты крепления коробки к двигателю

75

55

-

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

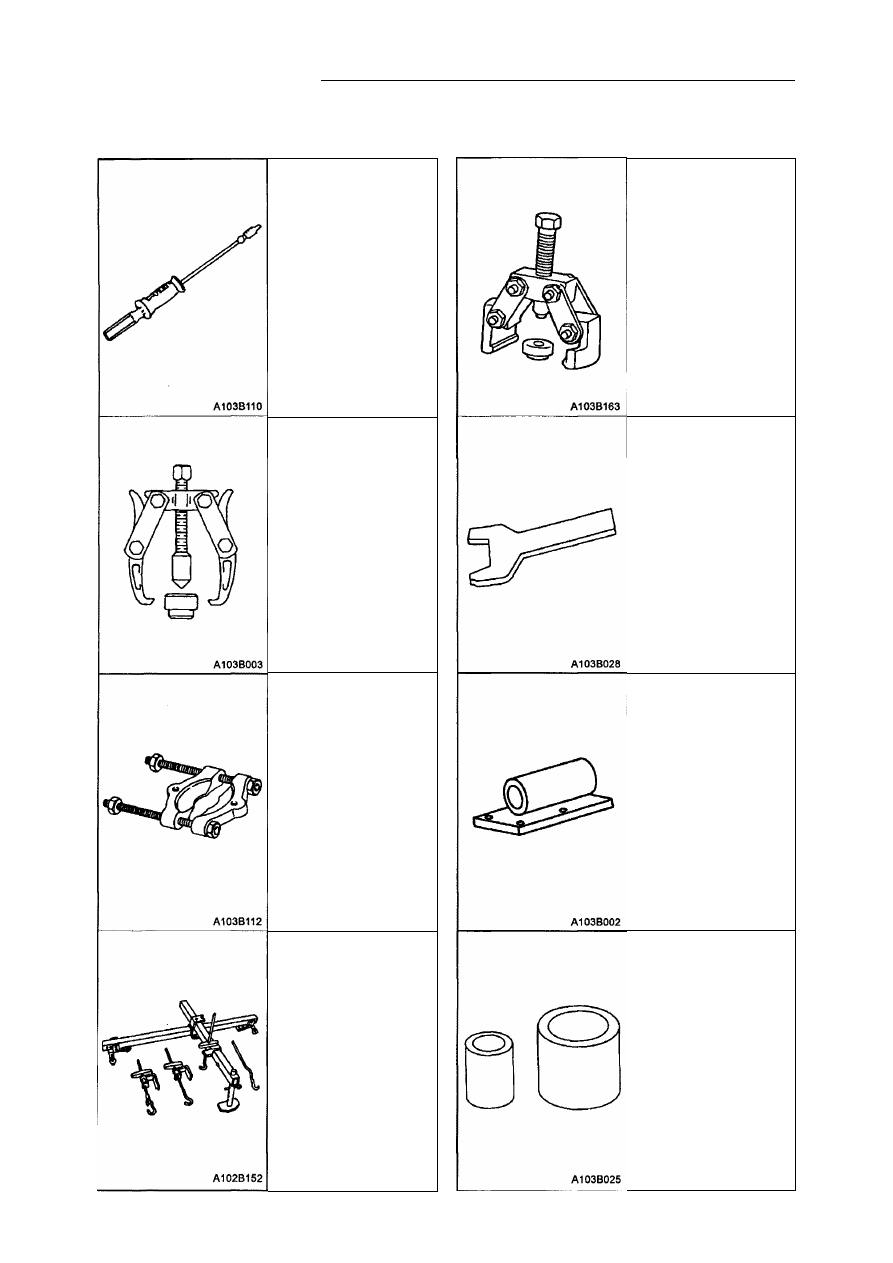

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

J-6125-B

Демонтажное

приспособление

J-22888-20-A

Съемник

подшипника

J-22888-35

Лапы съемника

J-22912-01

Универсальный

съемник подшипника

J-28467-B

Устройство

поддержки

двигателя

КМ-553-А

Съемник шестерни

5-й передачи

J-36633

Держатель

фиксирующего

кольца

КМ-113-2

Основание

КМ-334

Установочные втулки

5В - 4 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

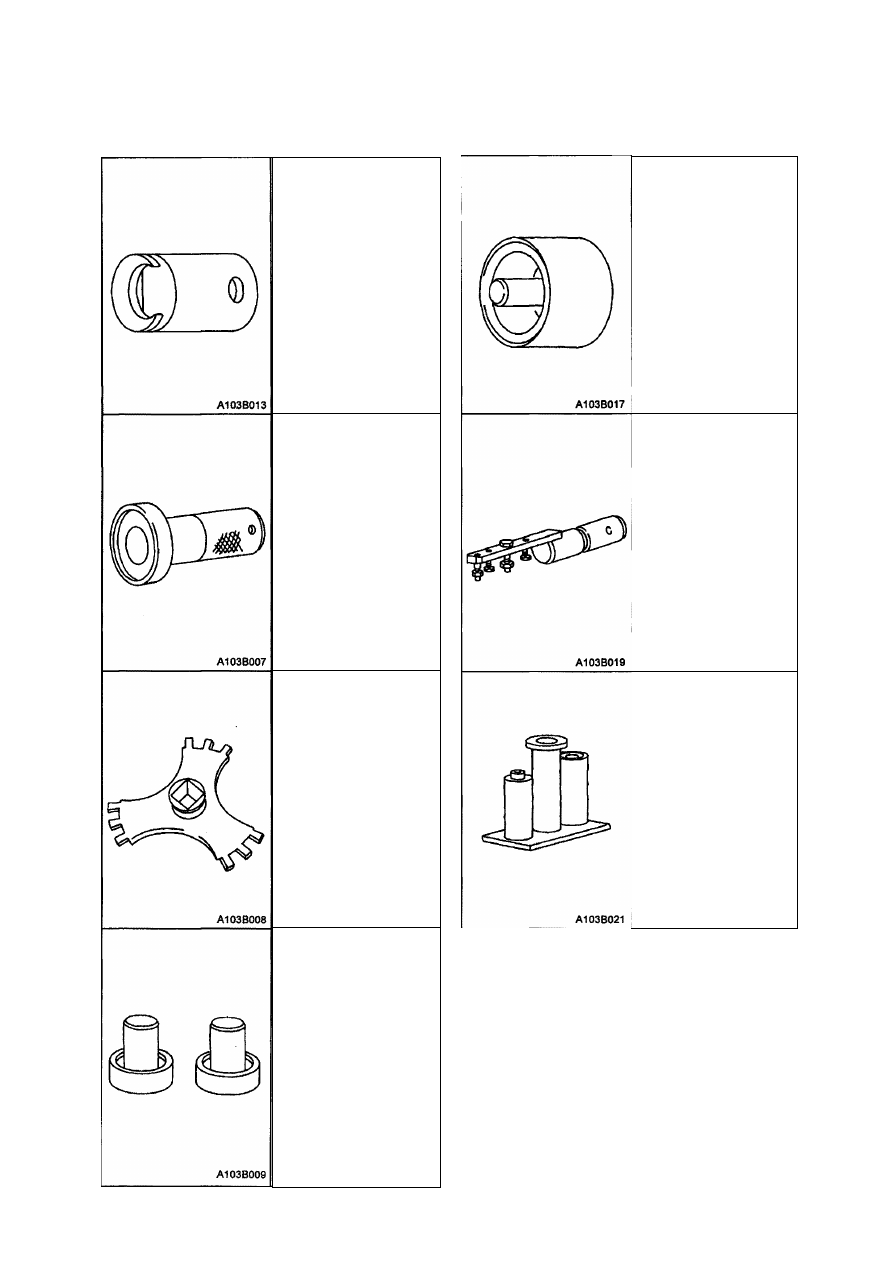

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ (окончание)

J-42469

Приспособление

для снятия тяги

КМ-519

Приспособление для

установки и снятия

манжет

КМ-520

Приспособление для

снятия и установки

КМ-522

Приспособление

для установки

КМ-525

Приспособление

для установки

КМ-552

Зажимное

приспособление

КМ-554

Приспособление

для установки

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 5

Д И А Г Н О С Т И К А

ОПРЕДЕЛЕНИЕ ИСТОЧНИКА ШУМА

Определите причину любого шума, прежде
чем пытаться ремонтировать коробку пере­
дач.

Признаками неправильной работы коробки
передач или механизма ручного переклю­
чения являются:

• Большое усилие для перемещения шес­

терен

• Стук в шестернях
• Блокировка шестерен

Все эти явления требуют тщательного ана­

лиза. Проведите следующие проверки до

разборки коробки передач или механизма
переключения для ремонта.
Ш у м при  д в и ж е н и и по  д о р о г е
Часто шум, появляющийся в механизме пе­
реключения, в действительности произво­

дится другими источниками, такими как:
• Шины.
• Дорожное покрытие.
• Подшипники колес.
• Двигатель.
• Выхлопная система.

Этот шум может варьироваться в зависи­
мости от:

• Размера автомобиля.
• Типа автомобиля.
• Звукоизоляции, используемой в автомо­

биле.

Ш у м в коробке передач
Шестерни коробки передач, как и любое
механическое устройство, не являются аб­
солютно бесшумными и производят некото­
рый шум при работе.

Для подтверждения подозреваемого шума

в коробке передач проделайте следующее:

1. Выберите гладкую покрытую асфальтом

дорогу для уменьшения шума покрышек

и резонансных шумов корпуса автомо­
биля.

2. Преодолейте на автомобиле достаточно

большое расстояние, с тем чтобы все
смазки тщательно прогрелись.

3. Запишите скорость и передачу, при кото­

рых появился шум.

4. Проверьте шум при остановленном авто­

мобиле, но при работающем двигателе.

5. Проверьте, появляется ли шум при дви­

жении автомобиля:
• Проведите автомобиль с легким уско­

рением или по тяжелому подъему.

• Двигайтесь, сохраняя постоянную ско­

рость с легкой прогазовкой на горизон­

тальной дороге.

• Спускайтесь под уклон с включенной

передачей и слегка нажатой или пол­

ностью отпущенной педалью газа.

Шум подшипников

Шум подшипников дифференциала
Шум подшипников дифференциала и под­
шипников колес можно легко спутать. По­
скольку дифференциальные подшипники
предварительно нагружены, то шум в них
не должен уменьшаться значительно, когда

дифференциал вращается с поддомкра­
ченными колесами.

Шум в подшипниках колес
Подшипники колес производят низкий гро­

хочущий и скрипучий звук, который продол­
жается, когда автомобиль спускается под
уклон и рычаг механизма переключения на­
ходится в нейтральной позиции. Поскольку

подшипники колес предварительно не на­
гружены, то шум подшипников должен зна­

чительно уменьшаться, когда колеса под­

домкрачены.

Другие шумы

Бринеллирование

Для подшипника, имеющего дефект типа

бринеллирование, характерен "стук" или
"щелканье" примерно при каждом втором
обороте колеса, потому что ролики подшип­
ника не двигаются с той же скоростью, что
и колеса во время работы автомобиля, и в
результате появляется низкочастотный
шум. Это происходит из-за чрезмерного
усилия, которое прижимает шарики к бего­
вой дорожке и приводит к появлению треу­
гольных отпечатков в ней. Возможно также,

что это возникает из-за смещения одной
беговой дорожки на другую дорожку при
приложении усилия.
Ложные признаки такого дефекта подшип­
ника появляются в результате вибраций
вблизи зоны установки подшипника. Этот

дефект характеризуется легкими вмятина­

ми, возникающими из-за локального износа
беговой дорожки.

Абразивный износ (лапингование)

Шум из-за абразивного износа подшипника
вызывается мелкими частицами: стружкой,
песком или корундом, которые находятся в
масле двигателя, приводя к износу шариков
и дорожек. Подшипник ослабляется, хотя и

без видимых дефектов, т.е. без крошения и
питтинга, что является результатом грязно­
го масла.
Блокировка
Большие частицы загрязнений, вклиниваю­
щиеся между роликами и беговой дорож­
кой, обычно заставляют одну из дорожек
проворачиваться, создавая при этом шум,
