Дэу Ланос. Руководство по ремонту - часть 267

5А -180 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СЕРВОЦИЛИНДР ТОРМОЗА ПЕРВОЙ

ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО

ХОДА

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Снимите картер коробки передач, прок­

ладку картера и фильтр трансмиссионно­

го масла. См. главу "Картер, прокладка
и фильтр" в этом разделе.

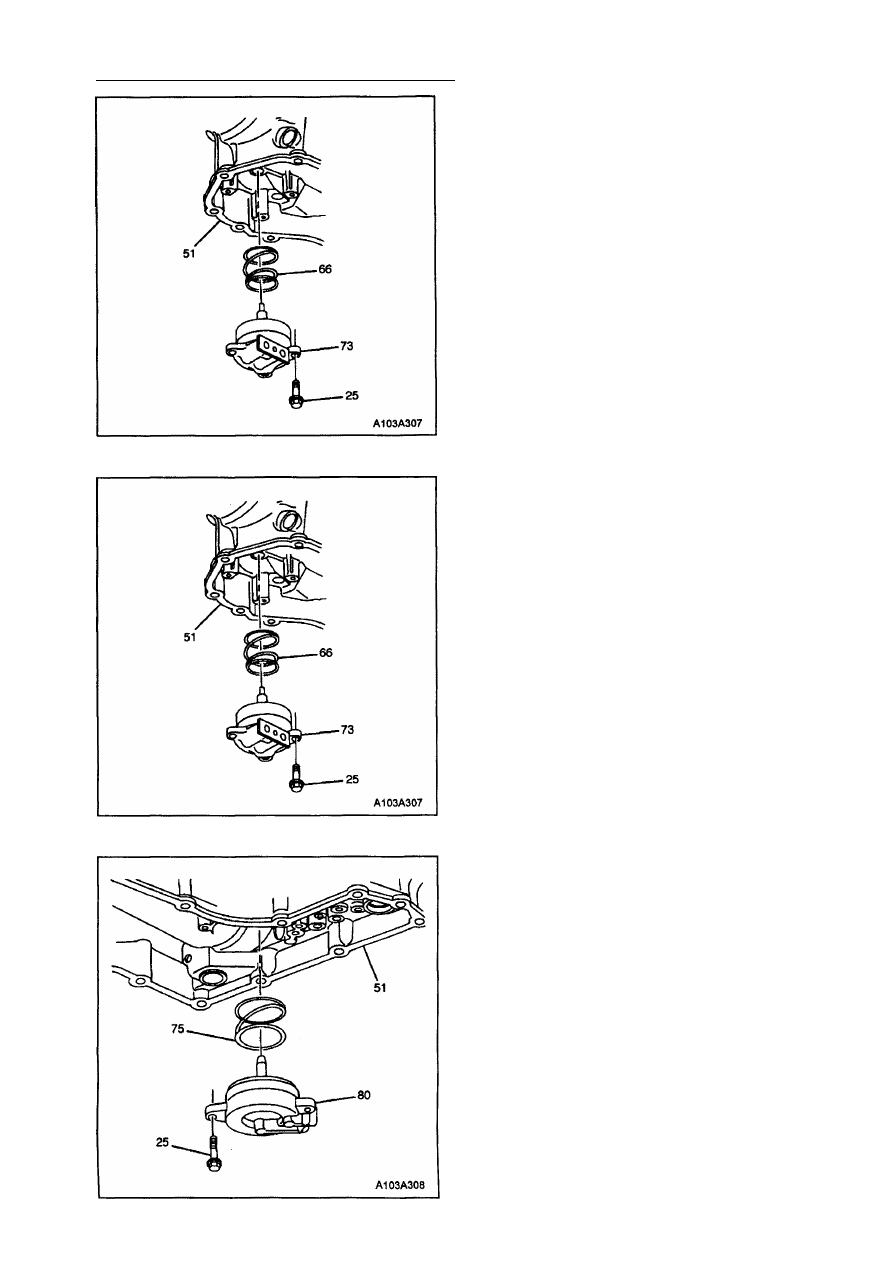

4. Вывинтите болты крышки сервоцилиндра

тормоза (25) и снимите крышку сервоци­
линдра (73).

5. Снимите поршень сервоцилиндра в сбо­

ре и возвратную пружину поршня (66).

Процедура установки
1. Установите возвратную пружину поршня

(66) и поршень сервоцилиндра в сборе.

2. Установите крышку сервоцилиндра (73) и

наживите болты крышки (25).

Затяжка
Затяните болты крышки сервоцилиндра
тормоза (25) с усилием 12 Н•м.

3. Установите фильтр трансмиссионного

масла, прокладку картера и картер ко­
робки передач. См. главу "Картер, прок­

ладка и фильтр" в этом разделе.

4. Опустите автомобиль.
5. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

6. Подсоедините провод к отрицательному

полюсу аккумулятора.

СЕРВОЦИЛИНДР ТОРМОЗА ВТОРОЙ

И ЧЕТВЕРТОЙ ПЕРЕДАЧ

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Снимите картер коробки передач, прок­

ладку картера и фильтр трансмиссионно­

го масла. См. главу "Картер, прокладка
и фильтр" в этом разделе.

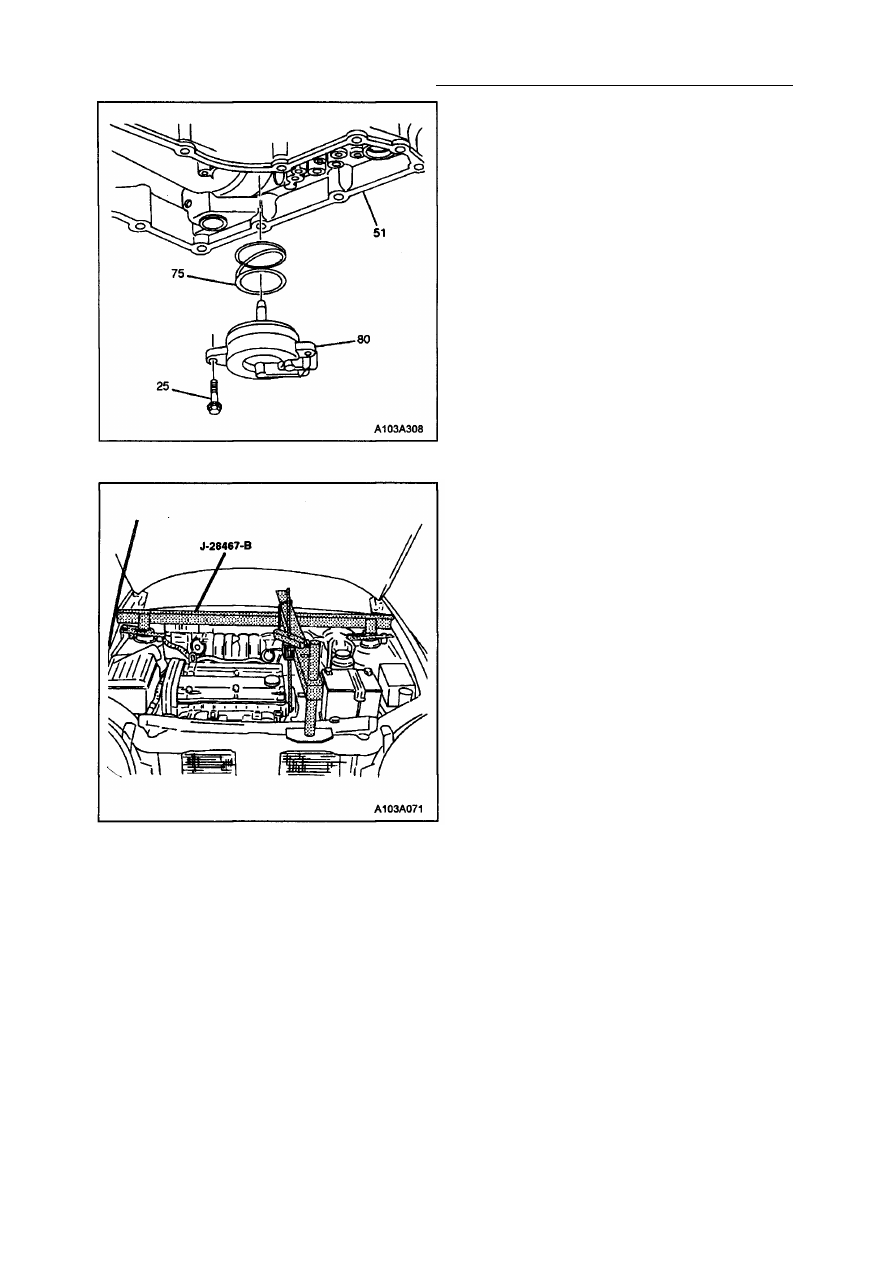

4. Вывинтите болты крышки сервоцилиндра

тормоза (25) и снимите крышку сервоци­
линдра (80).

5. Снимите поршень сервоцилиндра в сбо­

ре и возвратную пружину поршня (75).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -181

Процедура установки

1. Установите возвратную пружину поршня

(75), поршень сервоцилиндра в сборе,
крышку сервоцилиндра (80) и затем на­

живите болты крышки (25).
Затяжка

Затяните болты крышки сервоцилиндра
тормоза (25) с усилием 12 Н•м.

2. Установите фильтр трансмиссионного

масла, прокладку картера и картер ко­
робки передач. См. главу "Картер, прок­

ладка и фильтр" в этом разделе.

3. Опустите автомобиль.
4. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

5. Подсоедините провод к отрицательному

полюсу аккумулятора.

БОКОВАЯ КРЫШКА КАРТЕРА И

ПРОКЛАДКИ

(показан  л е в о с т о р о н н и й привод,
правосторонний является
и д е н т и ч н ы м )
Необходимые инструменты:
Приспособление для поддержки двигателя
J28467-B
Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Установите приспособление для под­

держки двигателя J 28467-В.

5А - 182 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

3. Поднимите и хорошо зафиксируйте ав­

томобиль.

4. Снимите выхлопную трубу. См. Раздел

1G, "Выхлопная система двигателя".

5. Снимите левое колесо. См. Раздел 2Е,

"Шины и колеса".

6. Снимите левую полуось. См. Раздел ЗА,

"Привод колес с автоматической ко­

робкой передач".

7. Снимите аккумуляторную батарею и ее

поддон. См. Раздел 1Е, "Электрообору­
дование двигателя".

8. Удалите левое крепление коробки пере­

дач. См. главу "Крепление коробки пе­
редач" в этом разделе.

9. Опускайте двигатель до тех пор, пока не

станет доступной боковая крышка кар­

тера коробки передач.

10. Снимите механический привод переклю­

чателя передач и переключатель поло­
жений нейтраль-пуск. См. главу "Пере­
ключатель положений нейтраль-пуск"
в этом разделе.

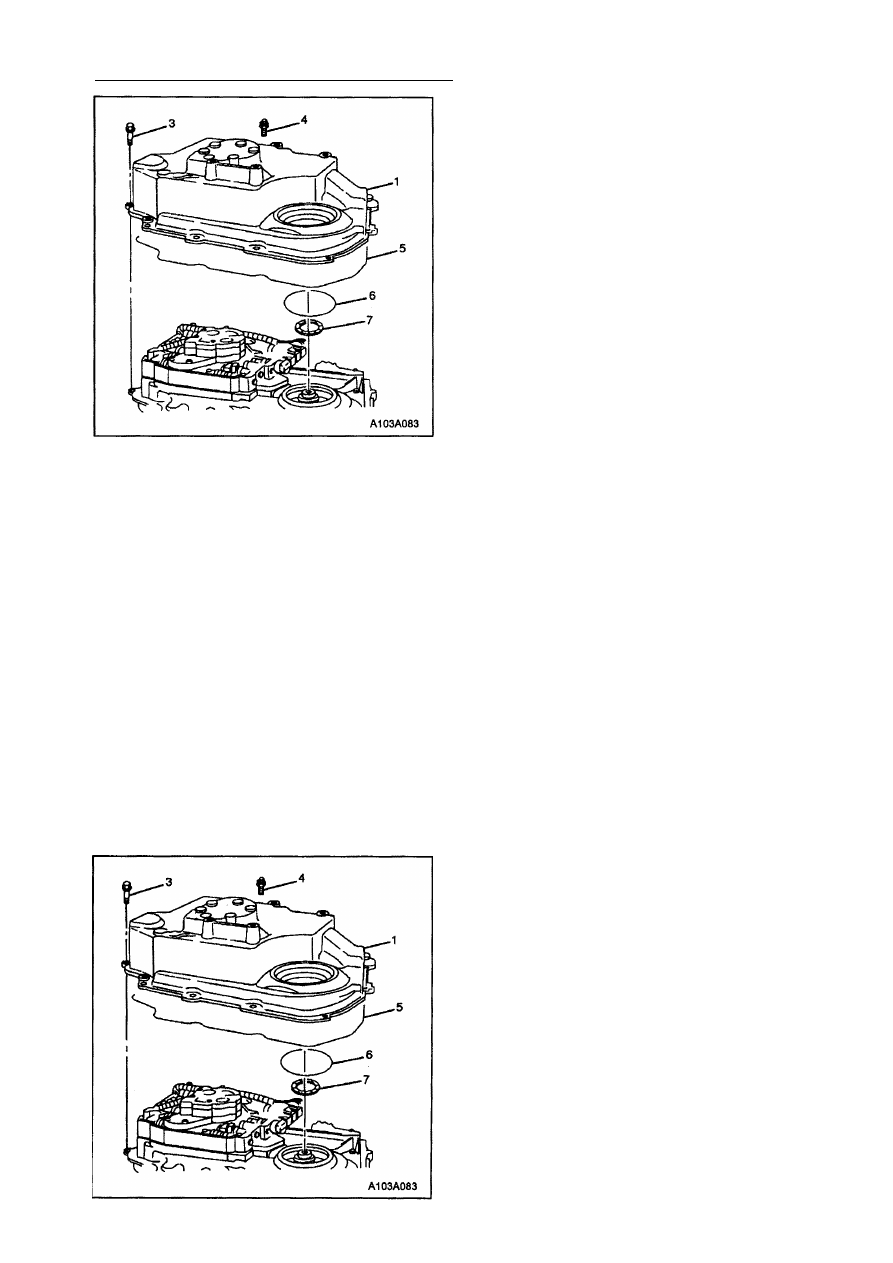

11. Выкрутите болты крепления боковой

крышки картера (3 и 4), снимите боковую
крышку картера (1) и прокладки боковой
крышки (6 и 7).

Процедура установки

1. Установите боковую крышку картера (1),

прокладки боковой крышки (6 и -7) и бол­

ты крепления боковой крышки картера

( З и 4 ) .

Затяжка
Затяните болты крепления боковой
крышки картера (3 и 4) с усилием
20 Н•м.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -183

2. Установите механический привод пере­

ключателя передач и переключатель по­

ложений нейтраль-пуск. См. главу "Пе­
реключатель положений нейтраль-

пуск" в этом разделе.

3. Поднимите двигатель.

4. Установите левое крепление коробки

передач. См. главу "Крепление коробки

передач" в этом разделе.

5. Установите аккумуляторную батарею и

ее поддон. См. Раздел 1Е, "Электро­
оборудование двигателя".

6. Поставьте левую ведущую полуось. См.

Раздел ЗА, "Привод колес с автомати­
ческой коробкой передач".

7. Установите левое колесо. См. Раздел

2Е, "Шины и колеса".

8. Установите выхлопную трубу. См. Раз­

дел 1G, "Выхлопная система двигате-

ля.

9. Опустите автомобиль.

10. Уберите приспособление для поддержки

двигателя J 28467-В.

11. Подсоедините провод к отрицательной

клемме аккумулятора.

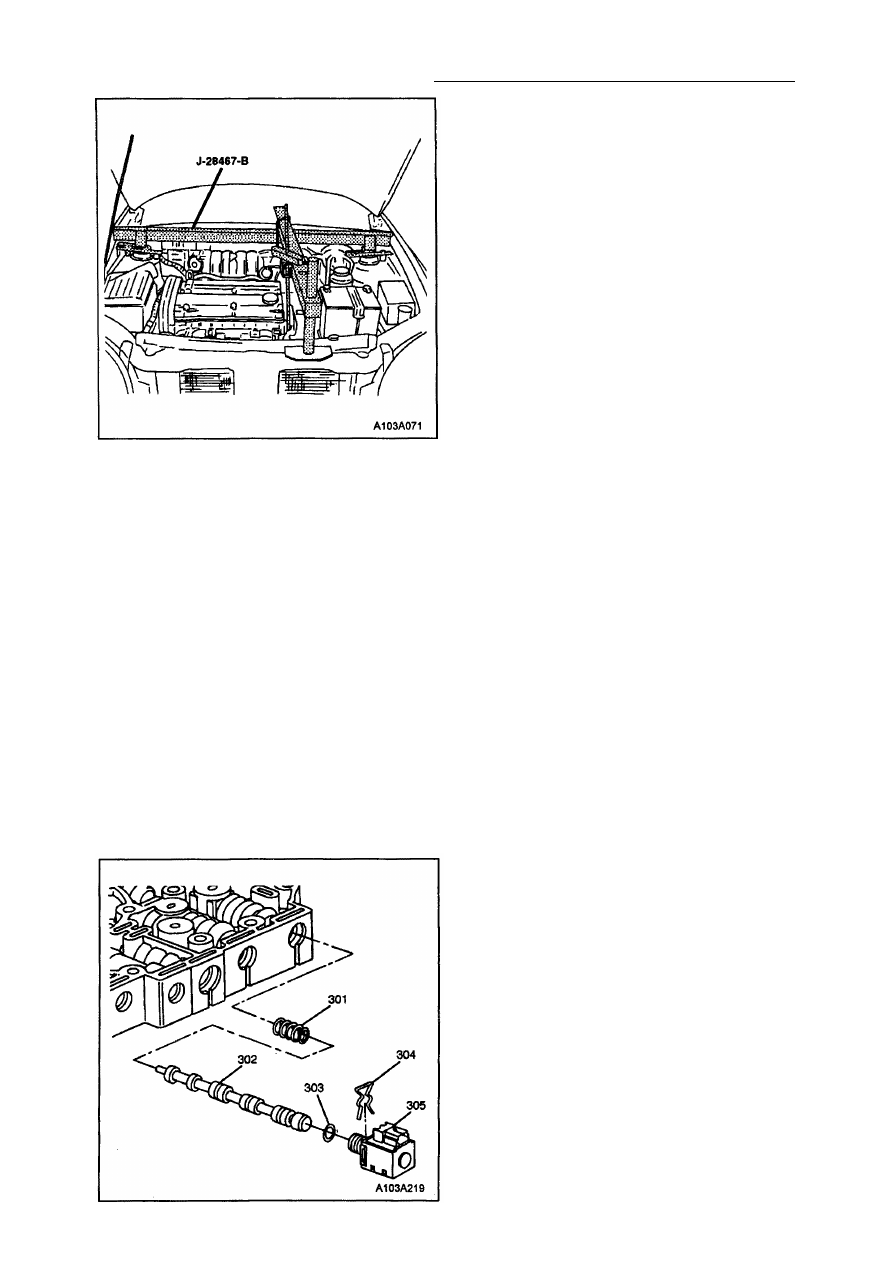

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 1-2

Процедура снятия

1. Снимите боковую крышку картера ко­

робки передач. См. главу "Боковая
крышка картера и прокладки" данного
раздела.

2. Отсоедините электрический разъем от

ЭМК переключения 1-2 (305).

Внимание: Для снятия пружинного хомута
(304) используйте маленькую отвертку.
Будьте внимательны, чтобы не поцарапать
гидравлическую панель управления при

удалении пружинного хомута (304).

3. Снимите с гидравлической панели уп­

равления пружинный хомут (304) ЭМК.

4. Снимите ЭМК переключения 1-2 (305).
