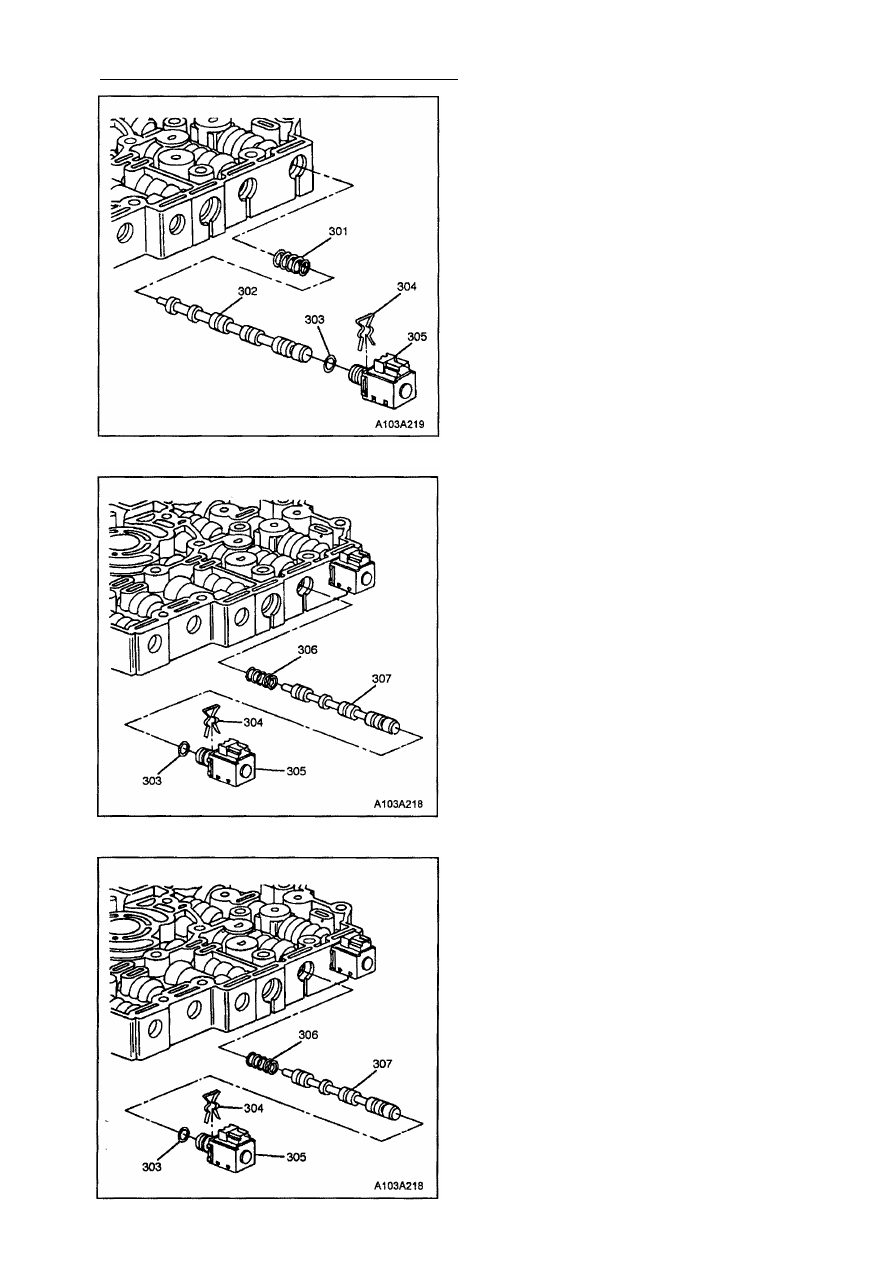

5А -184 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Процедура установки
1. Установите ЭМК переключения 1-2 (305)

на гидравлическую панель управления.

2. Поставьте пружинный хомут (304) ЭМК.
3. Подсоедините электрический разъем к

ЭМК переключения 1-2 (305).

4. Поставьте на место боковую крышку кар­

тера коробки передач. См. главу "Боко­

вая крышка картера и прокладки" в
этом разделе.

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 2-3

Процедура снятия

1. Снимите боковую крышку картера короб­

ки передач. См. главу "Боковая крышка
картера и прокладки" в этом разделе.

2. Отсоедините электрический разъем от

ЭМК переключения 2-3 (305).

Внимание: Для снятия пружинного хомута
(304) используйте маленькую отвертку.
Будьте внимательны, чтобы не поцарапать
гидравлическую панель управления при

удалении пружинного хомута (304).
3. Снимите с гидравлической панели управ­

ления пружинный хомут (304) ЭМК.

4. Снимите ЭМК переключения 2-3 (305).

Процедура установки

1. Установите ЭМК переключения 2-3 (305)

на гидравлическую панель управления.

2. Поставьте пружинный хомут (304) ЭМК.
3. Подсоедините электрический разъем к

ЭМК переключения 2-3 (305).

4. Поставьте на место боковую крышку кар­

тера коробки передач. См. главу "Боко­

вая крышка картера и прокладки" в

этом разделе.

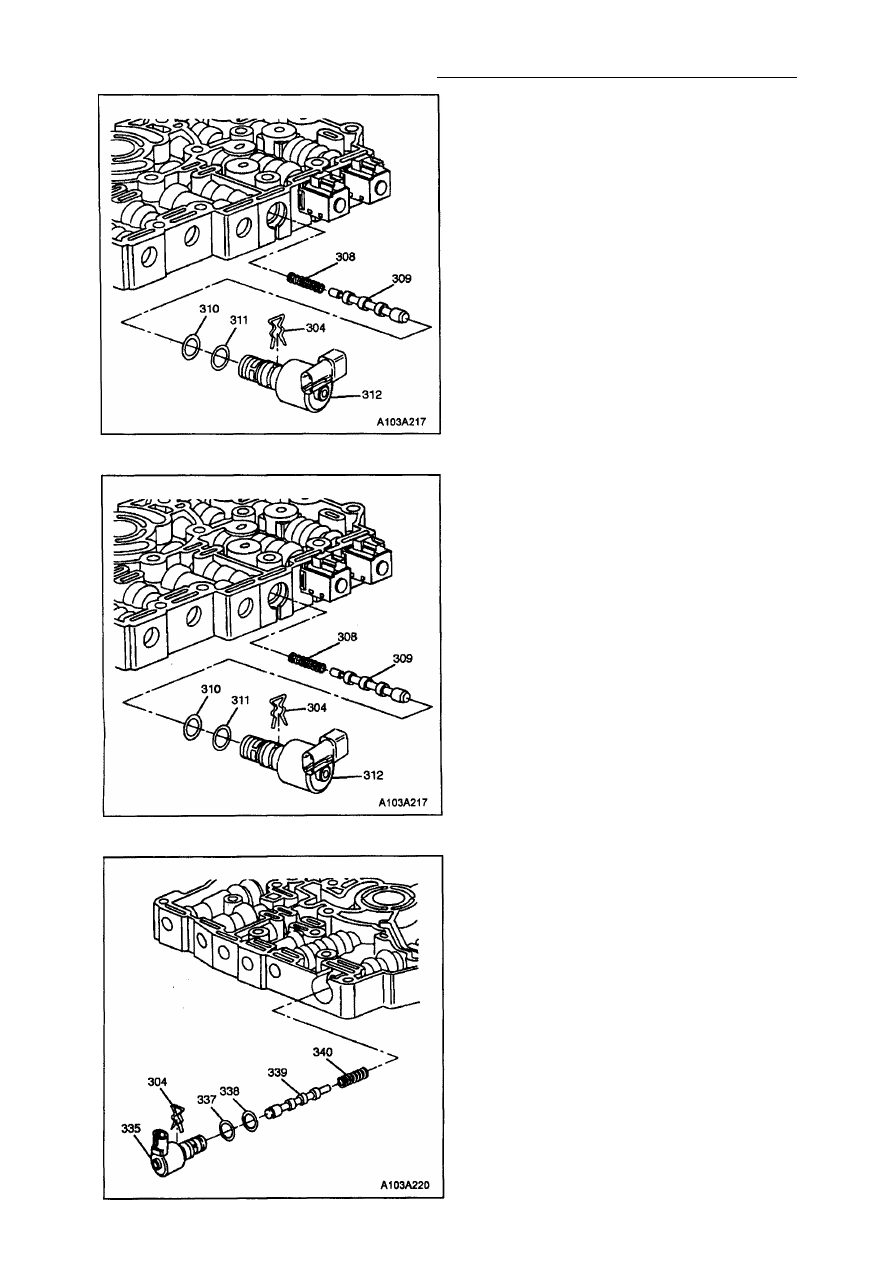

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -185

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

РЕГУЛЯТОРА ДАВЛЕНИЯ

Процедура снятия

1. Снимите боковую крышку картера короб­

ки передач. См. главу "Боковая крышка

картера и прокладки" в этом разделе.

2. Отсоедините электрический разъем от

ЭМК РД (312).

Внимание: Для снятия пружинного хомута
используйте маленькую отвертку. Будьте
внимательны, чтобы не поцарапать гидрав­
лическую панель управления при удалении
пружинного хомута.
3. Снимите с гидравлической панели управ­

ления пружинный хомут (304) ЭМК.

4. Снимите ЭМК РД (312).

Процедура установки
1. Установите ЭМК РД (312) на гидравли­

ческую панель управления.

2. Поставьте пружинный хомут (304) ЭМК.
3. Подсоедините электрический разъем к

ЭМК РД (312).

4. Поставьте на место боковую крышку кар­

тера коробки передач. См. главу "Боко­

вая крышка картера и прокладки" в

этом разделе.

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ФРИКЦИОНА БЛОКИРОВКИ

ГИДРОТРАНСФОРМАТОРА

Процедура снятия

1. Снимите боковую крышку картера короб­

ки передач. См. главу "Боковая крышка
картера и прокладки" в этом разделе.

2. Отсоедините электрический разъем от

ЭМК ФБГ (335).

Внимание: Для снятия пружинного хомута
используйте маленькую отвертку. Будьте
внимательны, чтобы не поцарапать гидрав­

лическую панель управления при удалении

пружинного хомута.
3. Снимите с гидравлической панели управ­

ления пружинный хомут (304) ЭМК.

4. Снимите ЭМК ФБГ (335).

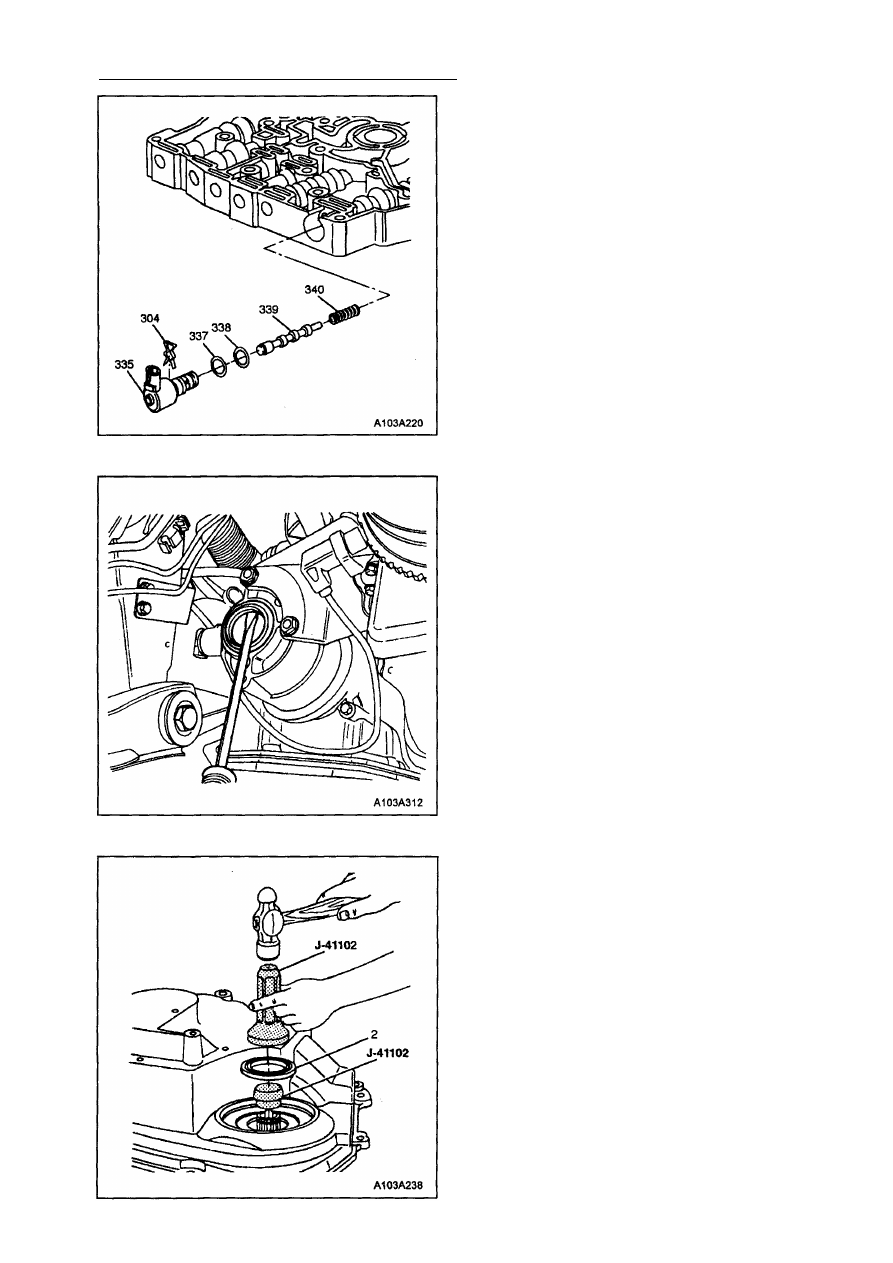

5А -186 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Процедура установки

1. Установите ЭМК ФБГ (335) на гидравли­

ческую панель управления.

2. Поставьте пружинный хомут (304) ЭМК.
3. Подсоедините электрический разъем к

ЭМК ФБГ (335).

4. Поставьте на место боковую крышку кар­

тера коробки передач. См. главу "Боко­

вая крышка картера и прокладки" в
этом разделе.

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

ВЕДУЩЕЙ ПОЛУОСИ

Необходимые инструменты:
Комплект оправок для монтажа уплотнений
полуосей J-41102
Процедура снятия
1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Снимите ведущие полуоси. См. Раздел

ЗА, "Привод колес с автоматической ко­

робкой передач".

Внимание: Будьте внимательны, чтобы не
повредить гнездо картера коробки передач.
3. С помощью отвертки снимите уплотни­

тельное кольцо ведущей полуоси. При

необходимости, сначала сорвите отверт­
кой уплотнительное кольцо, чтобы отде­

лить его от картера.

Процедура установки
1. С помощью комплекта оправок для мон­

тажа уплотнений полуосей J-41102 уста­

новите уплотнение (2) ведущей полуоси
коробки передач.

2. Установите ведущие полуоси. См. Раздел

ЗА, "Привод колес с автоматической ко­

робкой передач".

3. Подсоедините провод к отрицательной

клемме аккумулятора.

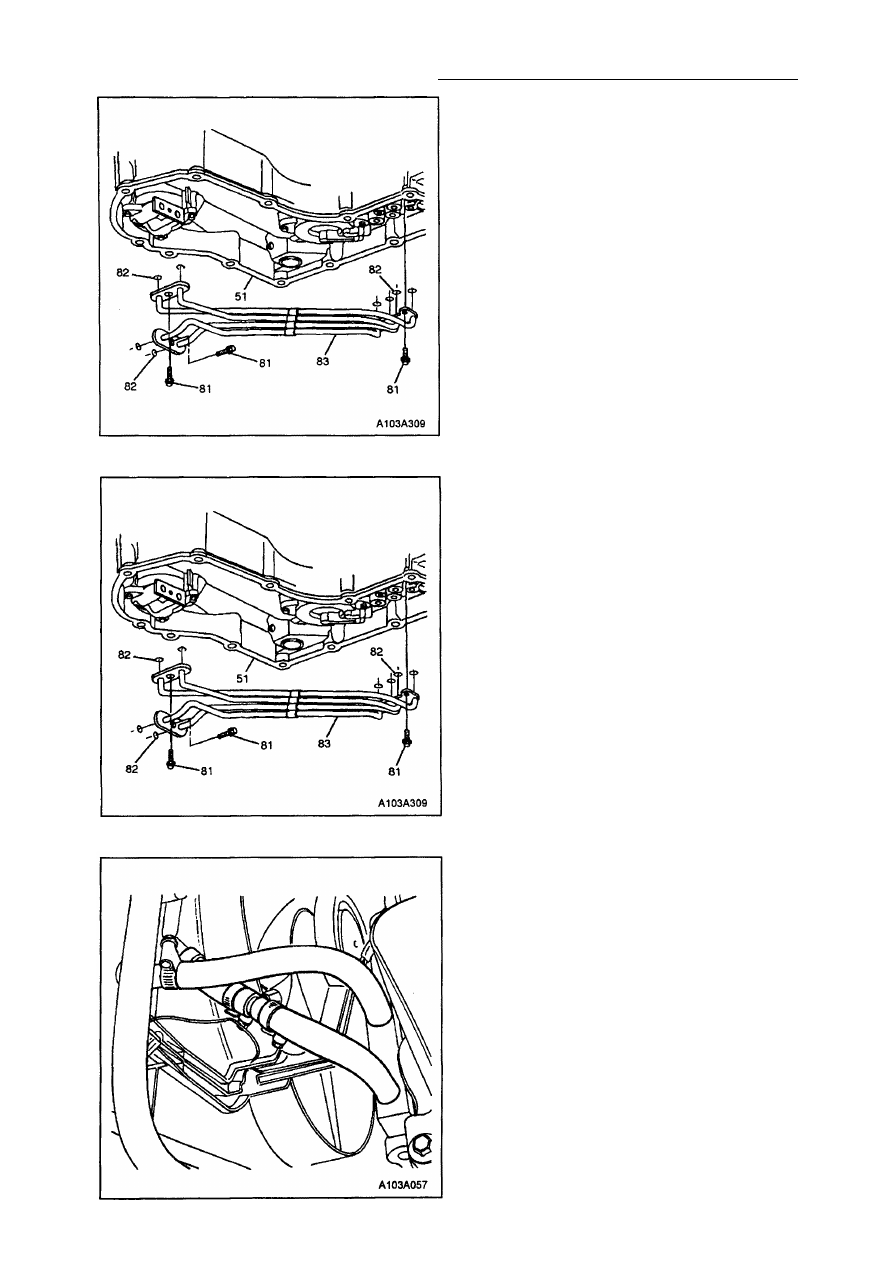

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -187

ТРУБКИ МАСЛЯНОГО

ТЕПЛООБМЕННИКА

Процедура снятия
1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Снимите масляный картер коробки пере­

дач и фильтр. См. главу "Картер, прок­
ладка и фильтр" в этом разделе.

3. Выкрутите болты (81) трубок подачи мас­

ла и снимите трубки (83) с картера ко­

робки передач (51).

Процедура установки

1. Установите трубки (83) подачи масла и

наживите болты трубок (81).

Затяжка
Затяните болты трубок (81) подачи масла
с усилием 12 Н•м.

2.Установите масляный картер коробки

передач и фильтр. См. главу "Картер,
прокладка и фильтр" в этом разделе.

3. Подсоедините провод к отрицательной

клемме аккумулятора.

ШЛАНГИ МАСЛЯНОГО

ТЕПЛООБМЕННИКА

Процедура снятия
Внимание: Поместите дренажный поддон
под шланги для сбора вытекающей из тру­
бопроводов жидкости.

1. Ослабьте хомуты на шлангах и отсоеди­

ните шланги от коробки передач.

2. Ослабьте хомуты на шлангах и отсоеди­

ните шланги от радиатора.
