Дэу Ланос. Руководство по ремонту - часть 265

5А - 172 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

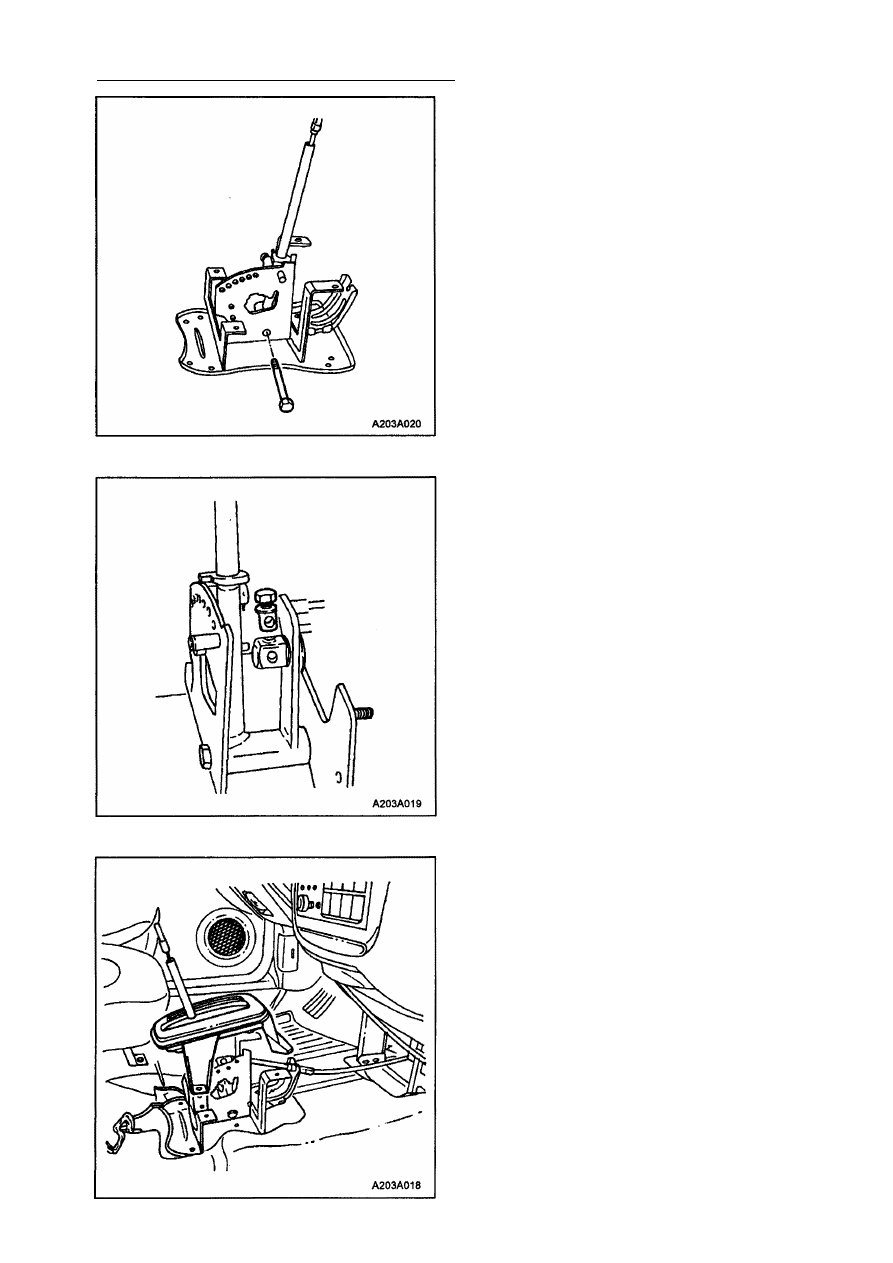

7. Установите болт на нижней части рычага

переключения диапазонов.

8. Установите зажимной болт на регулятор

троса переключателя диапазонов и

вставьте трос в регулятор. См. главу

"Регулировка троса переключателя

диапазонов" в этом разделе.
Затяжка
Затяните зажимной болт регулятора тро­
са переключения диапазонов с усилием
8 Н•м.

9. Установите кронштейн крепления инди­

катора положения переключения диапа­
зонов.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -173

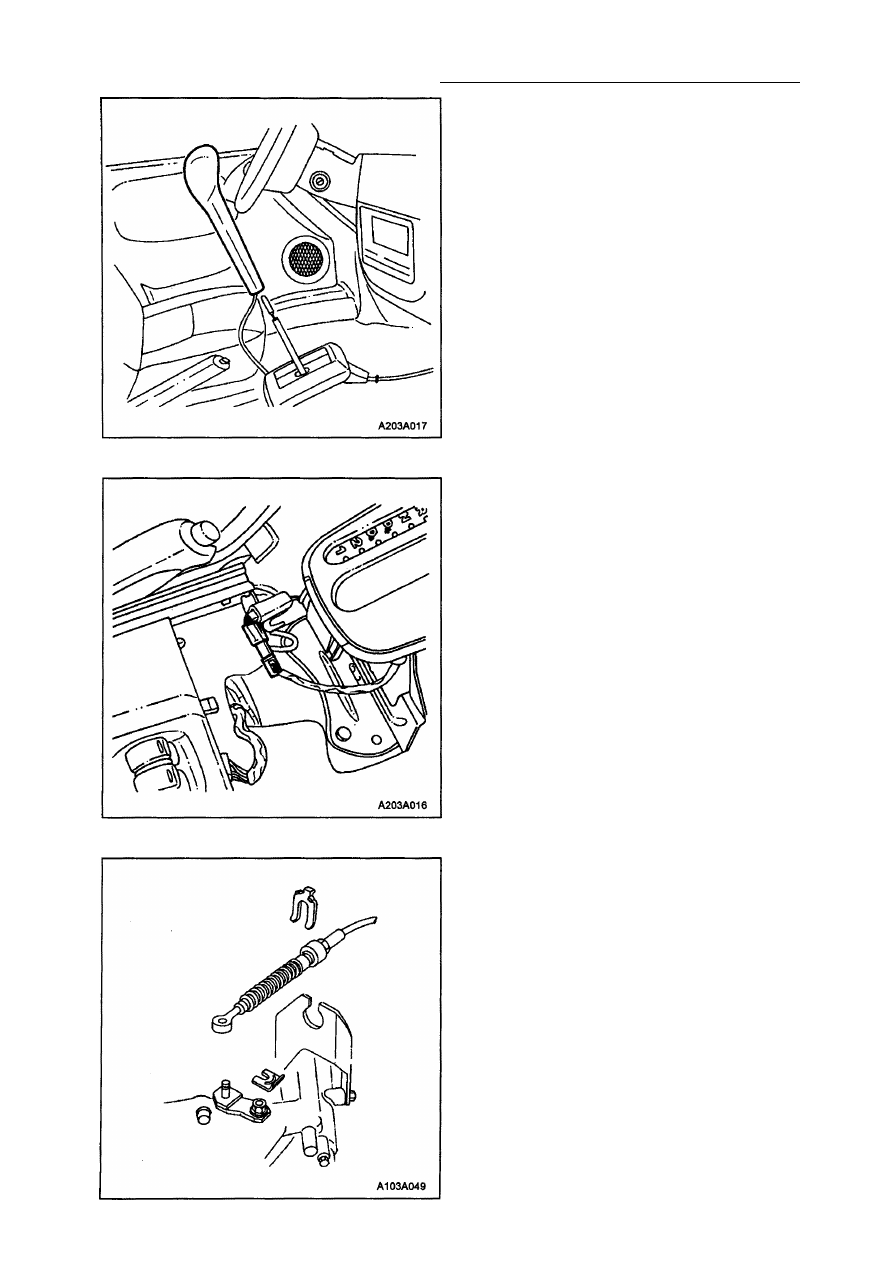

10. Поставьте рукоятку рычага переключе­

ния диапазонов. Установите два винта,
крепящих рукоятку рычага переключа­

теля диапазонов к рычагу переключения
диапазонов.

11. Подсоедините электрический разъем

выключателя режима питания.

12. Установите переднюю часть централь­

ной консоли. См. Раздел 9G, "Внутрен­
няя отделка".

13. Подсоедините провод к отрицательной

клемме аккумулятора.

ТРОС ПЕРЕКЛЮЧАТЕЛЯ

ДИАПАЗОНОВ

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Снимите трос переключателя диапазо­

нов с рычага переключения.

3. Снимите трос переключения диапазо­

нов с кронштейна.

5А -174 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

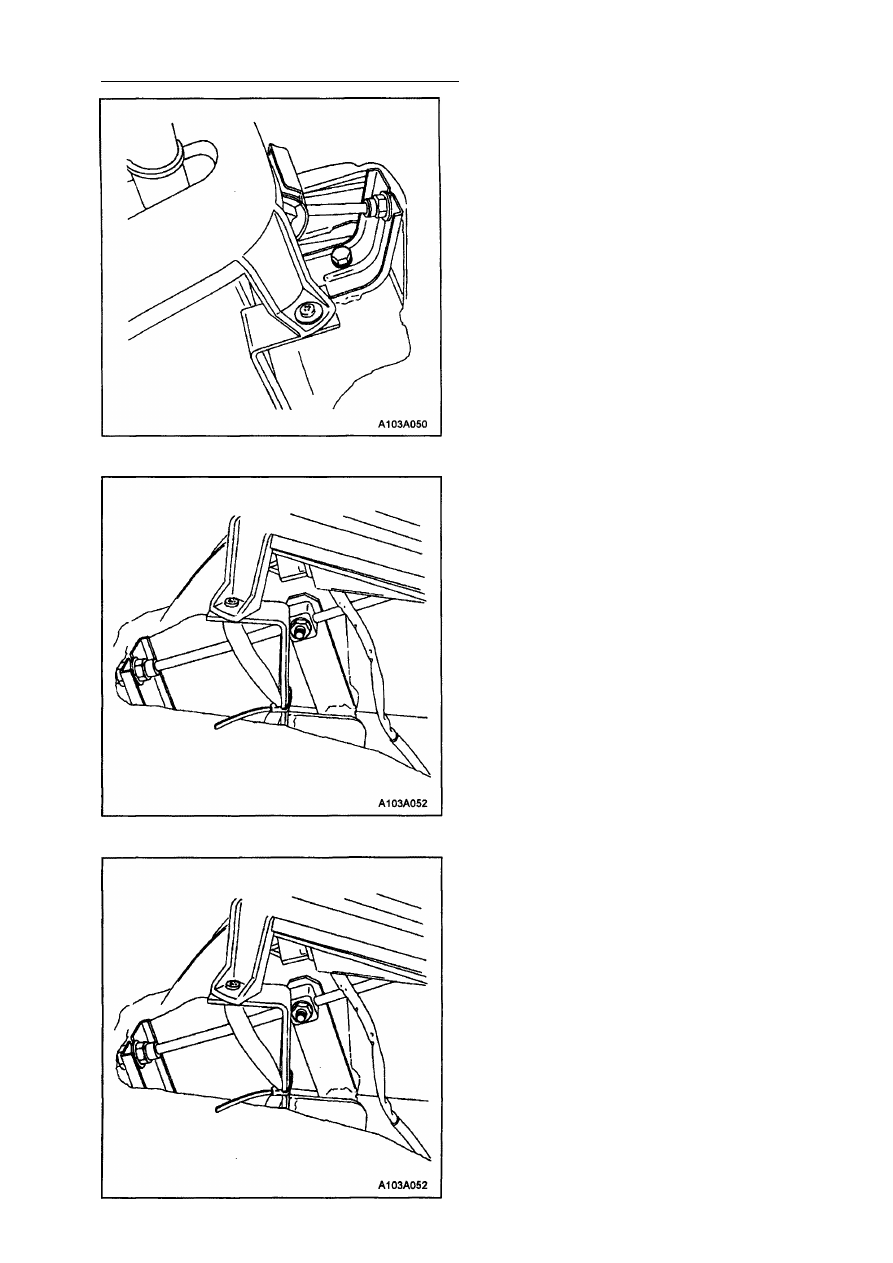

4. Удалите переднюю часть консоли пола.

См. Раздел 9G, "Внутренняя отделка".

5. Ослабьте болт кронштейна пола.

6. Ослабьте гайку троса переключения.
7. Вытащите трос переключения диапазо­

нов из кронштейна пола и стойки пере­
ключателя.

8. Вытащите трос переключения диапазо­

нов из теплоизоляционной перегородки.

Процедура установки
1. Протяните трос переключения диапазо­

нов через теплоизоляционную перего­
родку.

2. Вставьте трос переключения диапазонов

в кронштейн пола и стойку переключа­

теля.

3. Затяните гайку троса переключения.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -175

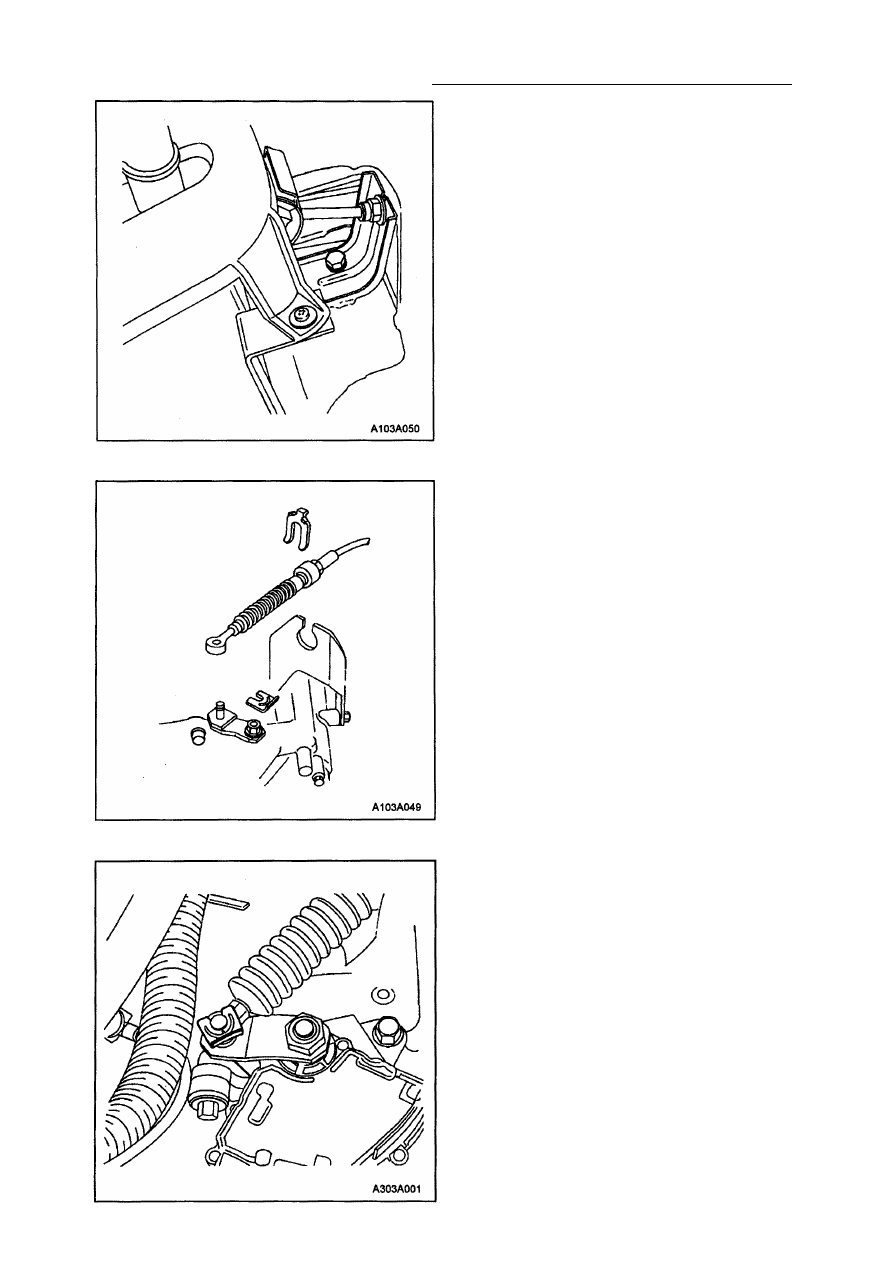

4. Затяните болт кронштейна пола.

Затяжка
Затяните болт кронштейна пола с усили­
ем 8 Н•м.

5. Вставьте трос переключения диапазонов

в кронштейн моторного отсека и зафикси­
руйте его зажимом.

6. Установите переднюю часть консоли по­

ла. См. Раздел 9G, "Внутренняя отдел­
ка".

7. Установите трос переключения диапазо­

нов на рычаг переключателя и зафикси­
руйте его зажимом.

8. Подсоедините провод к отрицательной

клемме аккумулятора.
