Дэу Ланос. Руководство по ремонту - часть 259

5А -148 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Диапазон

Сигнал диапазона А  Сигнал диапазона А  Сигнал диапазона А

Р

ВКЛ

ВЫКЛ

ВЫКЛ

R

ВКЛ

ВЫКЛ

ВКЛ

N

ВКЛ

ВЫКЛ

ВЫКЛ

D

ВКЛ

ВКЛ

ВЫКЛ

3

ВЫКЛ

ВКЛ

ВЫКЛ

2

ВЫКЛ

ВКЛ

ВКЛ

1

ВКЛ

ВКЛ

ВКЛ

Некорректный

ВЫКЛ

ВЫКЛ

ВЫКЛ

Некорректный

ВЫКЛ

ВЫКЛ

ВКЛ

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления)

Пункт

Действие

Величина

Да

Нет

1

Произведена ли проверка рабочей жидкости

трансмиссии?

-

Перейти

к п.2

Перейти к

процедурам

проверки

рабочей

жидкости

трансмиссии

2

Проверьте соответствующую регулировку меха­
нического привода клапана переключателя диа­
пазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.З

3

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.
3. Запишите, затем сотрите код из памяти БУТ.
4. Включите стояночный тормоз.
5. Запустите двигатель.
6. Нажмите на педаль тормоза и включите рычаг

переключателя передач последовательно во
все диапазоны (Р, R, N, 1, 2, 3, D), одновре­
менно наблюдая за показаниями сканера.

Смотрите таблицу диапазонов и сигналов

диапазонов.
Соответствует ли каждая включенная передача
трансмиссии показаниям диагностического при­
бора и таблице сигналов диапазонов?

-

Перейти к

рекоменда­

циям по

диагностике

Перейти

к п.4

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -149

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления) (продолжение)

Пункт

Действие

Величина

Да

Нет

4

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии (одновременно будет установлен до-
полнительный(-ые) код(-ы)).

3. Включите зажигание, не запуская двигатель.
На дисплее диагностического прибора выведено
указанное сообщение?

А - ВЫКЛ

В - ВЫКЛ
С - ВЫКЛ

Перейти

к п.11

Перейти

к п.5

5

Для сигнала «А» выведено сообщение «ВКЛ»?

-

Перейти

к п.8

Перейти

к п.6

6

Для сигнала «В» выведено сообщение «ВКЛ»?

-

Перейти

к п.9

Перейти

к п.7

7

Для сигнала «С» выведено сообщение «ВКЛ»?

-

Перейти

к п.10

Перейти

к п.8

8

Проверьте цепь 508 на возможность короткого

замыкания на «массу» на участке от 20-ти шты­

ревого разъема трансмиссии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

9

Проверьте цепь 510 на возможность короткого

замыкания на «массу» на участке от 20-ти шты­

ревого разъема трансмиссии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

10

Проверьте цепь 509 на возможность короткого

замыкания на «массу» на участке от 20-ти шты­

ревого разъема трансмиссии до БУТ.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

11

Предостережение: Если при выполнении
пунктов 11, 12 и 13, выведено сообщение «ВКЛ»

для двух или более сигналов передач, значит эти

цепи сигналов накоротко замкнуты между собой.
Используя набор приспособлений для проверки
разъемов J 35616, подсоедините плавкую пере­

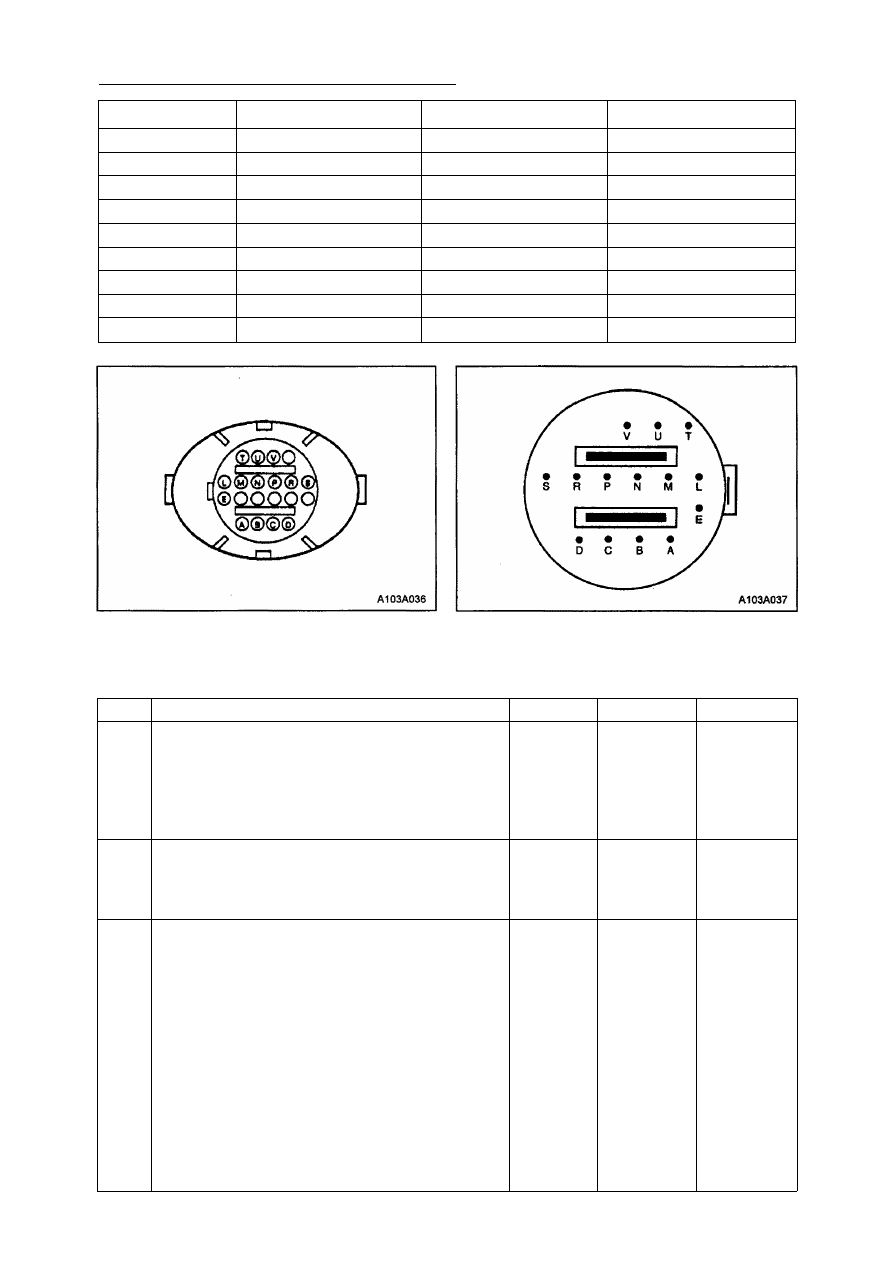

мычку между клеммой N и «массой». (Смотрите
вид на разъем).

Для сигнала «А» выведено сообщение «ВКЛ»?

А-ВКЛ

Перейти

к п.12

Перейти

к п.13

12

Подсоедините плавкую перемычку между
клеммой R и «массой».

Для сигнала «В» выведено сообщение «ВКЛ»?

В - ВКЛ

Перейти

к п.10

Перейти

к п.10

13

Подсоедините плавкую перемычку между
клеммой Р и «массой».

Для сигнала «С» выведено сообщение «ВКЛ»?

С-ВКЛ

Перейти

к п.17

Перейти

к п.16

14

Проверьте цепь 508 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

15

Проверьте цепь 510 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

16

Проверьте цепь 509 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до БУТ.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.27

5А -150 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления) (продолжение)

Пункт

Действие

Величина

Да

Нет

17

1. Выключите зажигание.

2. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините омметр
между клеммой N и «массой». (Смотрите вид
на разъем).

3. Наблюдайте за показаниями омметра.
Соответствует ли электрическое сопротивление
цепи указанному?

>1000 Ом

Перейти

к п.18

Перейти

к п.20

18

Подсоедините омметр между клеммой R и хоро­
шей «массой». Наблюдайте за показаниями ом­
метра.

Соответствует ли электрическое сопротивление

цепи указанному?

>1000 Ом

Перейти

к п.19

Перейти

к п.21

19

Подсоедините омметр между клеммой Р и хоро­
шей «массой». Наблюдайте за показаниями ом­
метра.

Соответствует ли электрическое сопротивление
цепи указанному?

>1000 Ом

Перейти

к п.23

Перейти

к п.22

20

Проверьте цепь 508 жгута электропроводки

трансмиссии на возможность короткого замы­

кания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

21

Проверьте цепь 510 жгута электропроводки

трансмиссии на возможность короткого замы­

кания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

22

Проверьте цепь 509 жгута электропроводки

трансмиссии на возможность короткого замы­

кания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

23

Проверьте цепь 508 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до выключателя контроля диапазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

24

Проверьте цепь 510 на возможность обрыва на

участке от 20-ти штыревого разъема трансмис­
сии до выключателя контроля диапазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

25

Проверьте цепь 509 на возможность обрыва на
участке от 20-ти штыревого разъема трансмис­

сии до выключателя контроля диапазонов.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.28

Перейти

к п.26

26

Замените выключатель контроля диапазонов
(блок реле давления).
Смотрите «Замена блока реле давления».
Завершена ли замена?

-

Перейти

к п.28

-

27

Замените БУТ.
Завершена ли замена?

-

Перейти

к п.28

-

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -151

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления) (окончание)

Пункт

Действие

Величина

Да

Нет

28

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите код из памяти БУТ. Затем

произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из

таблицы

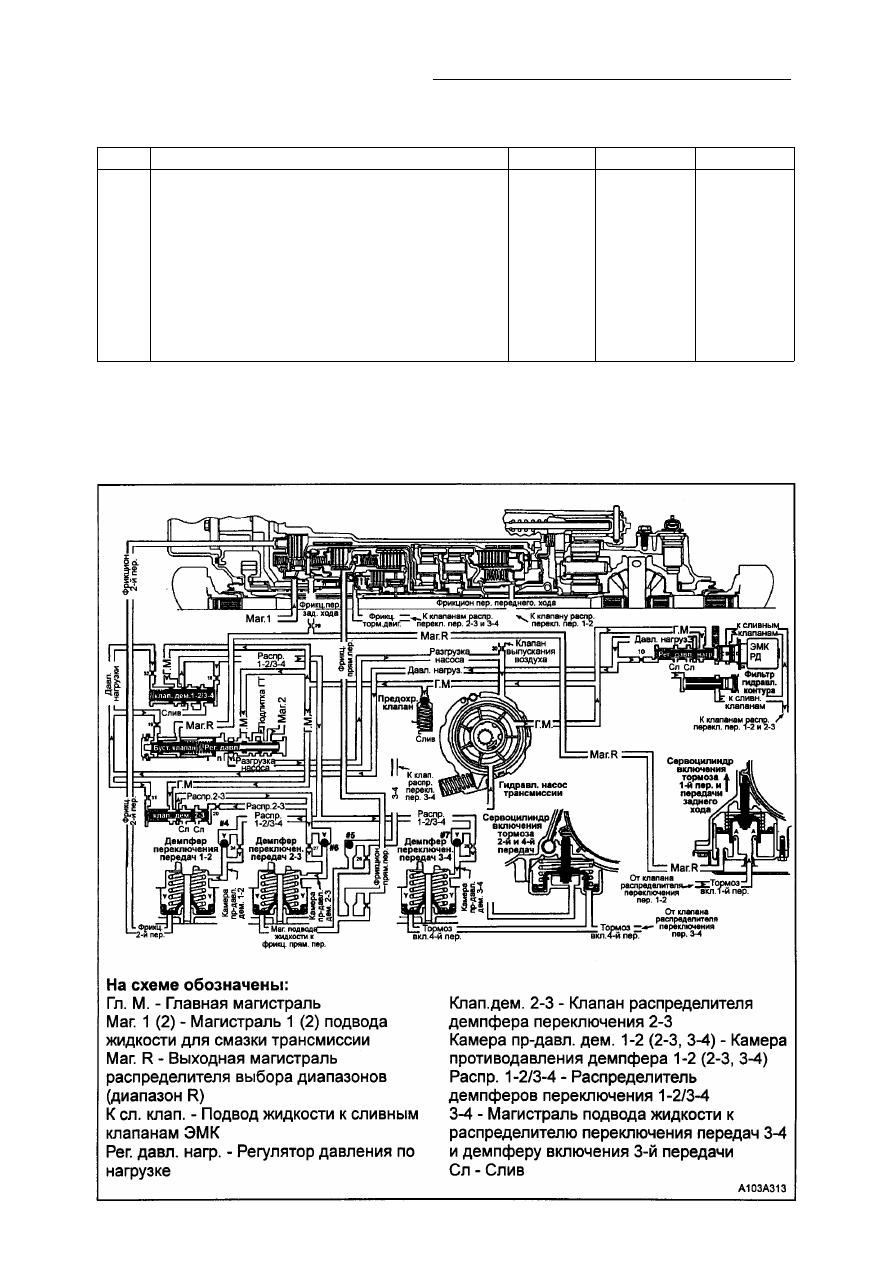

КОД Р1811

БОЛЬШАЯ ДЛИТЕЛЬНОСТЬ ПРОЦЕССА ПЕРЕКЛЮЧЕНИЯ ПРИ ПОЛНОМ

ИСПОЛЬЗОВАНИИ ВОЗМОЖНОСТЕЙ РЕЖИМА АДАПТАЦИИ
