5А -136 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

• Температура рабочей жидкости трансмис­

сии более -10°С.

• Скорость автомобиля более 8 км/час.
• Относительный угол открытия ДЗ более

8%.

Наряду с соблюдением указанных обяза­

тельных условий, также должно иметь место

одно из следующих состояний:

• После подачи команды БУТ на включение

1-й передачи, фактическое передаточное

отношение коробки передач в течение 2 с
находится в пределах 1.54  - 1 . 7 1 , что соот­
ветствует 2-й передаче.

• После подачи команды БУТ на включение

2-й передачи, фактическое передаточное
отношение коробки передач в течение 4 с
находится в пределах 2.87 - 3.13, что соот­
ветствует 1-й передаче.

• После подачи команды БУТ на включение

3-й передачи, фактическое передаточное
отношение коробки передач в течение 5 с
находится в пределах 0.67 - 0.72, что соот­
ветствует 4-й передаче.

• После подачи команды БУТ на включение

4-й передачи, фактическое передаточное
отношение коробки передач в течение 5 с

находится в пределах 0.93 -1.05, что соот­
ветствует 3-й передаче.

Реакция на установку кода

• После двух последовательных циклов с от­

личными от нормы параметрами, БУТ дает

команду на включение сигнальной лампы.

• Блокируется обновление параметров ре­

жима адаптации.

• Запрещается блокировка гидротрансфор­

матора.

• БУТ дает команду на максимальное дав­

ление в главной магистрали.

• Подается команда на плавное включение

2-й передачи.

• Код Р0751 заносится в память БУТ.
Условия стирания кода из памяти БУТ
• БУТ подает команду на выключение сиг­

нальной лампы после того, как код Р0751
пройдет условный тест. Тест считается
пройденным, если в трех последователь­
ных циклах зажигания, будут соблюдены
все условия установки кода и фактические
передаточные отношения будут соответст­
вовать включенным диапазонам.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Если код не может быть установлен вновь

после стирания его из памяти БУТ, произ­
ведите проверку на предмет возможного

загрязнения рабочей жидкости, а также
забивания или ограничения потока в
трубопроводе.

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на 20-штыревом разъеме трансмиссии.
Поищите, возможно, имеющиеся согнутые,
отошедшие, деформированные или пов­
режденные клеммы. Также произведите
осмотр на наличие ослабленных клемм.
Кроме того, поищите провода с повреж­

денной изоляцией, которые могли бы за-

коротиться с "массой" или другими прово­

дами. Посмотрите, нет ли обрыва провода

под изоляцией.

• При определении возможного короткого

замыкания или обрыва цепи, в процессе
наблюдения за показаниями диагности­
ческих и измерительных приборов, поше­
велите или подергайте жгут электропро­
водки.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -137

Таблица состояний ЭМК

Передача

ЭМК переключения 1-2

ЭМК переключения 2-3

1

ВКЛ

ВЫКЛ

2

ВЫКЛ

ВЫКЛ

3

ВЫКЛ

ВКЛ

4

ВКЛ

ВКЛ

Код Р0751 - Функционирование электромагнитного клапана переключения

передач 1-2

Пункт

Действие

Величина

Да

Нет

1

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.

3. Запишите, затем сотрите код из памяти БУТ.
Установлены ли также коды Р0741 и Р0756?

-

Перейти

к п.2

Перейти

к п.5

2

Проверьте цепь 26/524 на обрыв на участке
между источником питания и клеммой 9 разъема
С301.
Найдена ли неисправность?

-

Перейти

к п.З

Перейти

к п.4

3

Устраните короткое замыкание на «массу» в цепи
26/524.

Найдена и устранена ли неисправность?

-

Перейти

к п.29

-

4

Проверьте цепь 528 на обрыв.
Найдена и устранена ли неисправность?

-

Перейти

к п.29

-

5

1. Включите сканер в режим вывода данных ЭМК

переключения 1-2.

2. Подайте команду ЭМК переключения 1-2 на

включение и на выключение 3 раза.

3. Прислушивайтесь к звуку в боковой крышке

трансмиссии.

Слышны ли щелчки при включении и выключе­
нии ЭМК?

-

Перейти

к п.24

Перейти

к п.6

6

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии (одновременно будет установлен до-
полнительный(-ые) код(-ы)).

3. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините контроль­
ную лампу между клеммой Е и клеммой А.

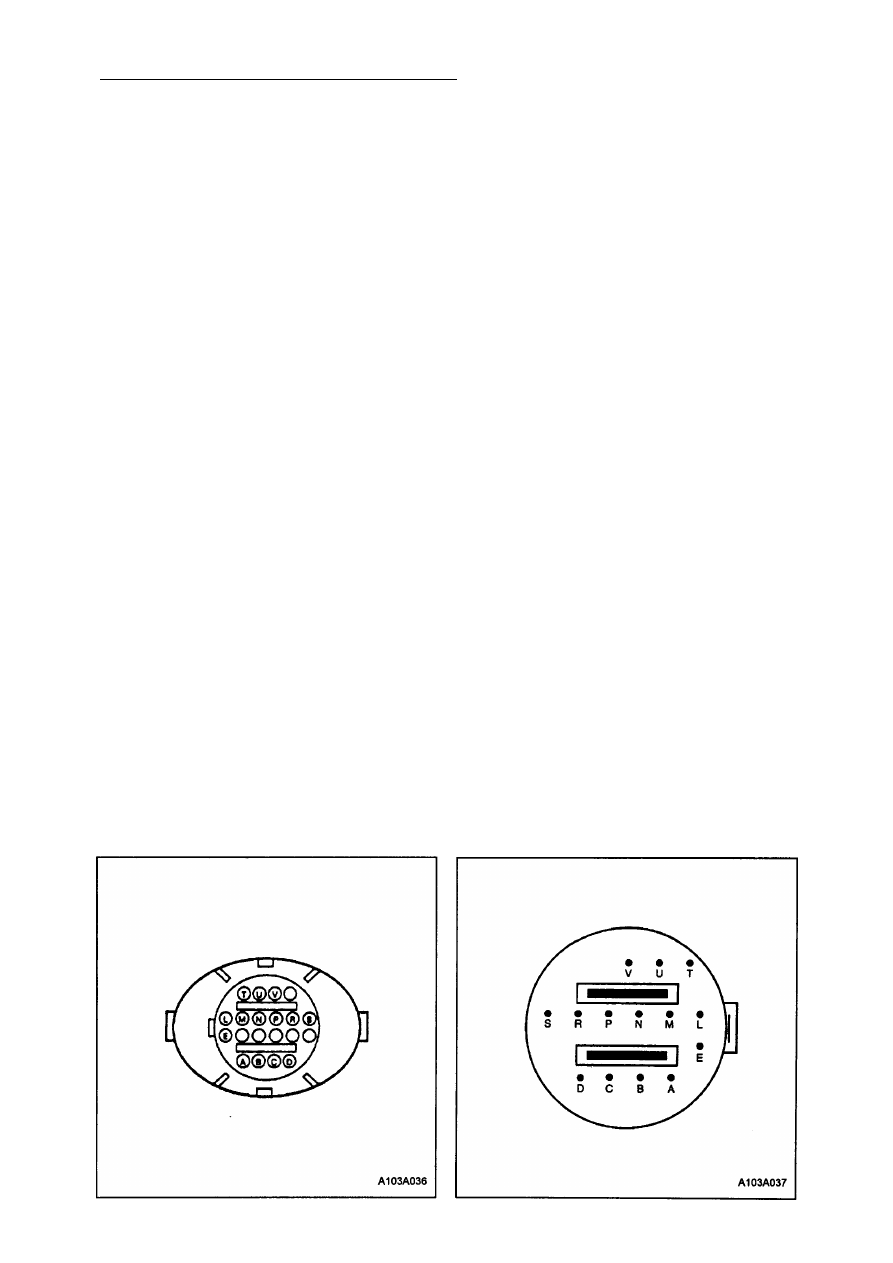

(Смотрите вид на разъем).

4. Включите зажигание, не запуская двигатель.

5. Подайте команду ЭМК переключения 1-2 на

включение и на выключение 3 раза.

Горит и гаснет ли контрольная лампа в соответ­
ствии с подаваемыми сигналами управления?

-

Перейти

к п.14

Перейти

к п.7

7

Всегда ли ГОРИТ контрольная лампа?

-

Перейти

к п.8

Перейти

к п.11

8

1. Выключите зажигание.

2. Отсоедините разъем БУТ (одновременно бу­

дет установлен дополнительный(-ые) код(-ы)).

3. Включите зажигание.

Горит ли контрольная лампа?

-

Перейти

к п.9

Перейти

к п.12

9

Проверьте цепь 500 на возможность короткого

замыкания на «массу».
Обнаружена ли неисправность?

-

Перейти

к п.Ю

-

5А -138 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р0751 - Функционирование электромагнитного клапана переключения

передач 1-2 (продолжение)

Пункт

Действие

Величина

Да

Нет

10

Устраните короткое замыкание на «массу» в цепи
500.
Завершен ли ремонт?

-

Перейти

к п.29

-

11

Всегда ли НЕ ГОРИТ контрольная лампа?

-

Перейти

к п.12

-

12

Проверьте цепь 500 на обрыв.

Обнаружена ли неисправность?

-

Перейти

к п.13

Перейти

к п.19

13

Устраните обрыв в цепи 500.
Завершен ли ремонт?

-

Перейти

к п.29

-

14

1. Выключите зажигание.

2. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините омметр
между клеммой Е и клеммой А. (Смотрите вид
на разъем).

Соответствуют ли показания омметра указанным
величинам сопротивления?

19-31 Ом

Перейти

к п.17

Перейти

к п.15

15

Величина сопротивления более указанного?

>250 Ом

Перейти

к п.16

Перейти

к п.17

16

Проверьте цепи 500 и 528 на участке от 20-ти
штыревого разъема трансмиссии до ЭМК пере­
ключения 1-2 на возможность обрыва или
плохого соединения на разъеме ЭМК.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.29

-

17

Подсоедините омметр между клеммой А и «мас­

сой».
Сопротивление менее указанного?

<1000 Ом

Перейти

к п.18

Перейти

к п.22

18

Проверьте цепь 500 на возможность короткого

замыкания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.29

-

19

Подсоедините контрольную лампу между
клеммой А и «массой».
Горит ли контрольная лампа?

-

Перейти

к п.20

Перейти

к п.23

20

Проверьте цепь 500 на возможность короткого

замыкания на источник питания (батарею).
Обнаружена ли неисправность?

-

Перейти

к п.21

-

21

Устраните короткое замыкание на источник
питания в цепи 500.
Завершен ли ремонт?

-

Перейти

к п.29

-

22

Замените ЭМК переключения передач 1-2.
Смотрите «Замена ЭМК».
Завершена ли замена?

-

Перейти

к п.29

-

23

Замените БУТ.
Завершена ли замена?

-

Перейти

к п.29

-

24

Выполнена ли процедура проверки рабочей

жидкости трансмиссии?

-

Перейти

к п.25

Перейти к

проверке

рабочей

жидкости

трансмиссии

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -139

Код Р0751 - Функционирование электромагнитного клапана переключения

передач 1-2 (окончание)

Пункт

Действие

Величина

Да

Нет

25

1. С помощью сканера зафиксируйте соответст­

вующую включенную передачу и величину
передаточного отношения на ней.

2. Включите диапазон D и двигайтесь на скорос­

ти выше 8 км/час в течение 3 секунд при отно­

сительном угле открытия ДЗ более 8%, дости­
гая переключения передач 1-2, 2-3 и 3-4.

Текущая передача 2-я, и величина передаточно­
го отношения находится в указанном диапазоне?

2.87-3.13

Перейти

к п.27

Перейти

к п.26

26

Текущая передача 1-я, и величина передаточно­

го отношения находится в указанном диапазоне?

1.54-1.71

Перейти

к п.28

Перейти

к п.27

27

Подана команда на включение 3-й передачи, и
величина передаточного отношения находится в
указанном диапазоне?

0.67 - 0.72

Перейти

к п.29

Перейти

к п.28

28

Подана команда на включение 4-й передачи, и
величина передаточного отношения находится в
указанном диапазоне?

0.93-1.05

Перейти

к п.З0

Перейти к

рекоменда­

циям по

диагностике

29

Произведите ремонт контура переключения
передач 1-2.
Проверьте цепь переключения 1-2 на возмож­
ность наличия следующих состояний:
• Механическое заедание ЭМК переключения 1-2

в выключенном положении.

• Повреждение уплотнительного кольца ЭМК пе­

реключения 1-2.

• Заедание клапана распределителя переключе­

ния передач 1-2 в выключенном положении
(низшая передача).

Обнаружена и устранена ли неисправность?

-

Перейти

к п.31

-

30

Произведите ремонт контура переключения
передач 1-2.
Проверьте цепь переключения 1-2 на возмож­
ность наличия следующих состояний:
• Механическое заедание ЭМК переключения 1-2

во включенном положении.

• Заедание клапана распределителя переключе­

ния передач 1-2 во включенном положении
(высшая передача).

• Заедание клапана распределителя переключе­

ния передач 1-2 в выключенном положении
(низшая передача).

Обнаружена и устранена ли неисправность?

-

Перейти

к п.31

-

31

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите код из памяти БУТ. Затем
произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из

таблицы
