5А - 132 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

КОД Р0748

ОТКАЗ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

РЕГУЛЯТОРА ДАВЛЕНИЯ

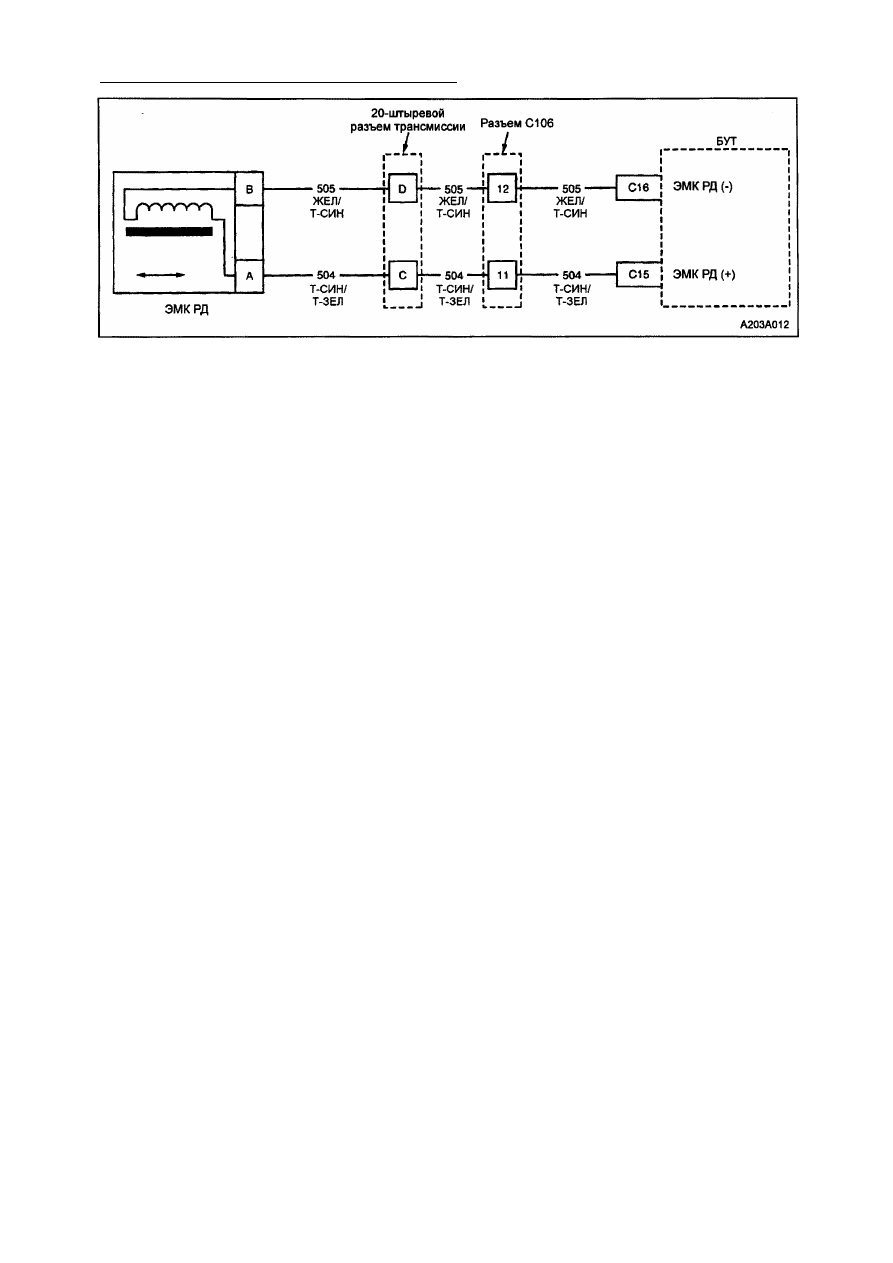

Пояснения к схеме
Электромагнитный клапан регулятора дав­

ления (ЭМК РД) предназначен для регули­

ровки величины давления рабочей жидкости
в главной магистрали трансмиссии. ЭМК РД
состоит из электрического разъема, элект­
ромагнитной катушки, корпуса, регулировоч­
ной пружины и тарельчатого клапана. ЭМК
РД установлен на верхней панели управле­
ния автоматической трансмиссии. БУТ срав­
нивает напряжение регулятора давления,
частоту оборотов двигателя и другие вход­
ные параметры для того, чтобы определить
величину давления рабочей жидкости в
главной магистрали в соответствие с данной
нагрузкой. БУТ регулирует величину давле­
ния, подавая к ЭМК РД ток управления раз­

личной величины, изменяемой в диапазоне

0.1 -1.0 А. Одновременно БУТ контролирует
величину тока в возвратном контуре.
Когда БУТ обнаруживает постоянный обрыв
или постоянное короткое замыкание на
"массу" в цепи ЭМК РД или в самом ЭМК РД,
устанавливается кода Р0748.

Условия для установки кода
• Напряжение системы 10 -17 В.

Реакция на установку кода

• Блокируется обновление параметров ре­

жима адаптации.

• БУТ дает команду на максимальное дав­

ление в главной магистрали (0А).

• Код Р0748 заносится в память БУТ.
• Блок управления трансмиссией (БУТ) не

дает команду на включение сигнальной
лампы.

Условия стирания кода из памяти БУТ
• Напряжение системы 10 -17 В.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на 20-ти штыревом разъеме трансмис­
сии. Поищите, возможно, имеющиеся
согнутые, отошедшие, деформированные
или поврежденные клеммы. Также произ­
ведите осмотр на наличие ослабленных
клемм. Кроме того, поищите провода с
поврежденной изоляцией, которые могли
бы закоротиться с "массой" или другими
проводами. Проверьте, нет ли обрыва
провода под изоляцией.

• При определении возможного короткого

замыкания или обрыва цепи, в процессе
наблюдения за показаниями диагности­
ческих и измерительных приборов, поше­
велите или подергайте жгут электропро­
водки.

• Длительные попытки завести двигатель с

разряженным аккумулятором могут вы­
звать установку кода Р0748.

Описание  п р о ц е д у р ы проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.

1. В данном пункте проверяется способ­

ность БУТ управлять ЭМК РД.

2. В данном пункте проверяются соответ­

ствующие электрические сопротивления
внутренней электропроводки трансмис­
сии и ЭМК РД.

7. В данном пункте проверяется цепь 505

электропроводки трансмиссии на воз­
можность короткого замыкания на "мас­
су".

8. В данном пункте проверяется цепь 505

от 20-ти штыревого разъема двигателя
на возможность короткого замыкания на
"массу".

9. В данном пункте проверяется цепь 505

на участке от 20-ти штыревого разъема

двигателя до БУТ на возможность об­

рыва.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -133

10, В данном пункте проверяется цепь 504

на участке от 20-ти штыревого разъема

двигателя до БУТ на возможность ко­

роткого замыкания на "массу".

11. В данном пункте проверяется цепь 504

на участке от 20-ти штыревого разъема

двигателя до БУТ на возможность об­

рыва.

Код Р0748 - Отказ в электрической цепи электромагнитного клапана

регулятора давления

Пункт

Действие

Величина

Да

Нет

1

1. Установите сканер.

2. Запишите, затем сотрите ДКН из памяти БУТ.
3. Запустите двигатель.
4. Включите диагностический прибор в режим

вывода данных ЭМК РД.

5. С помощью сканера включите ЭМК РД и

опробуйте весь допустимый диапазон (0.1 -

1.0 А) величин тока управления, наблюдая за

показаниями дисплея сканера.

Разница между фактической величиной тока уп­
равления и заданной величиной не превышает

указанного значения?

0.16 А

Перейти к

рекоменда­

циям по

диагностике

Перейти

к п.2

2

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии (одновременно будет установлен до-
полнительный(-ые) код(-ы)).

3. Используя набор приспособлений для про­

верки разъемов J 35616, подсоедините ом­
метр между клеммами С и D.

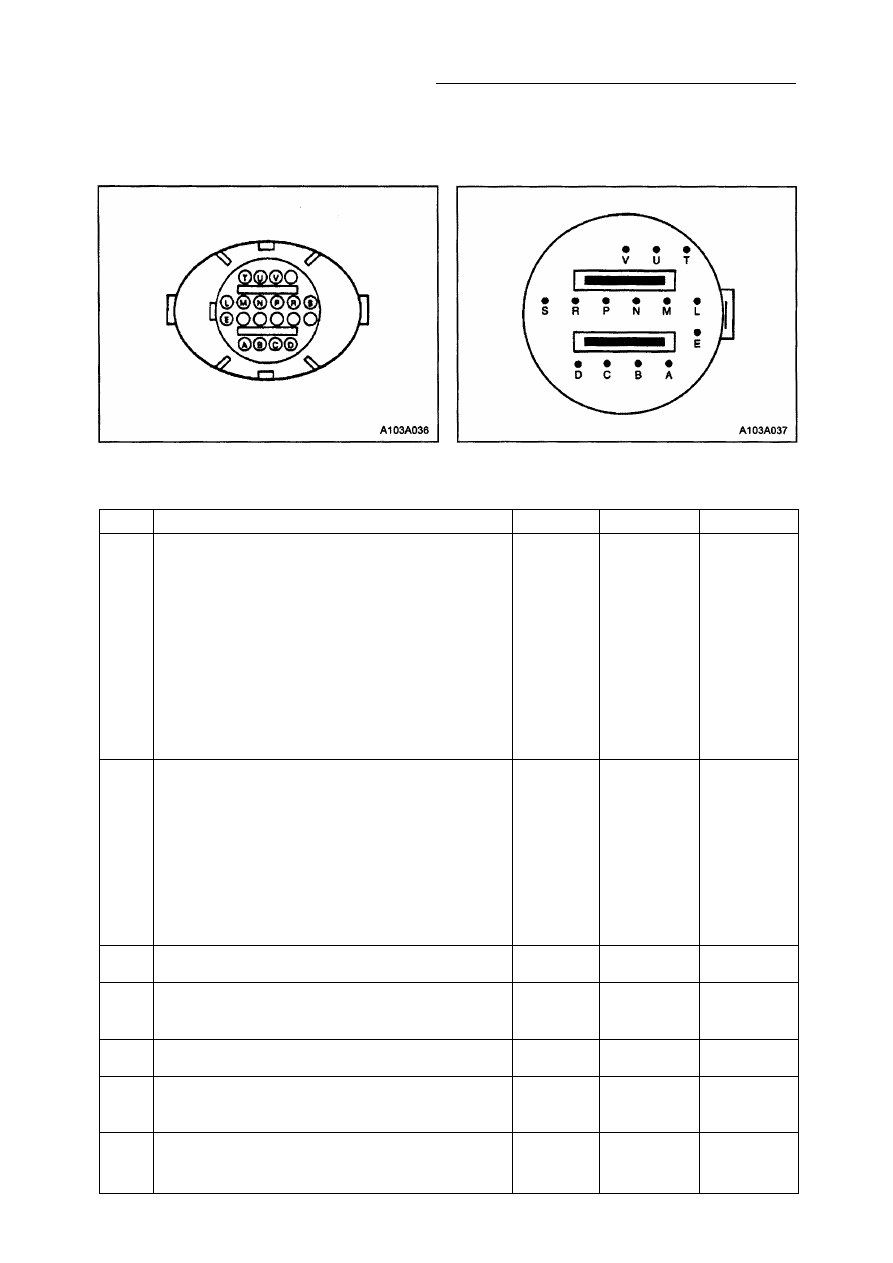

(Смотрите вид на разъем трансмиссии).

Находится ли величина сопротивления в указан­
ном диапазоне?

3 - 7 Ом

Перейти

к п.7

Перейти

к п. 3

3

Величина сопротивления более указанной?

7 Ом

Перейти

к п.4

Перейти

к п. 5

4

Проверьте цепи 504 и 505 на возможность

обрыва.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.19

Перейти

к п.9

5

Величина сопротивления менее указанной?

3 Ом

-

Перейти

к п. 6

6

Проверьте цепи 504 и 505 на короткое замыкание
между собой.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.19

Перейти

к п.9

7

Подсоедините омметр между клеммой D и «мас­
сой».
Величина сопротивления менее указанной?

<1000 Ом

Перейти

к п.8

Перейти

к п.10

5А -134 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р0748 - Отказ в электрической цепи электромагнитного клапана

регулятора давления (окончание)

Пункт

Действие

Величина

Да

Нет

8

Проверьте цепь 504 или 505 на участке от 20-ти
штыревого разъема трансмиссии до ЭМК РД на
возможность короткого замыкания на «массу».
Величина сопротивления менее указанной?

-

Перейти

к п.19

Перейти

к п.9

9

Замените ЭМК РД.
Смотрите «Замена ЭМК РД».
Завершена ли замена?

-

Перейти

к п.19

-

10

1. Отсоедините разъем БУТ (одновременно бу­

дет установлен дополнительный(-ые) код(-ы)).

2. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините омметр
между клеммой D и «массой». (Смотрите вид
на разъем).

Соответствуют ли показания омметра указанной
величине сопротивления?

<10 Ом

Перейти

к п.12

Перейти

к п.11

11

Проверьте цепь 505 на возможность короткого

замыкания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.19

-

12

Используя набор приспособлений для проверки
разъемов J 35616, подсоедините омметр между
клеммой D разъема и клеммой С16 БУТ.
Соответствуют ли показания омметра указанной
величине сопротивления?

<10 Ом

Перейти

к п.14

Перейти

к п.13

13

Проверьте цепь 505 на возможность обрыва.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.19

-

14

Используя набор приспособлений для проверки
разъемов J 35616, подсоедините омметр между
клеммой С разъема и «массой».
Соответствуют ли показания омметра указанной
величине сопротивления?

<10 Ом

Перейти

к п.16

Перейти

к п.15

15

Проверьте цепь 504 на возможность короткого
замыкания на «массу».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.19

-

16

Используя набор приспособлений для проверки

разъемов J 35616, подсоедините омметр между
клеммой С разъема и клеммой С15 БУТ.
Соответствуют ли показания омметра указанной
величине сопротивления?

<10 Ом

Перейти

к п.18

Перейти

к п.17

17

Проверьте цепь 504 на возможность обрыва.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.19

-

18

Замените БУТ.
Завершена ли замена?

-

Перейти

к п.19

-

19

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите код из памяти БУТ. Затем
произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из

таблицы

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -135

Пояснения к схеме

Электромагнитный клапан (ЭМК) переклю­
чения передач 1-2 предназначен для конт­
роля потока рабочей жидкости, действую­
щего на распределитель переключения пе­
редач 1-2. ЭМК переключения 1-2 является
нормально-открытым клапаном, который
используется в паре с ЭМК переключения
передач 2-3. В итоге получается 4 различных
комбинации переключения (смотрите табли­
цу состояний ЭМК). ЭМК установлен на па­
нели управления трансмиссией. Напряже­
ние на ЭМК подается непосредственно от
БУТ. БУТ подает команду на включение или
выключение ЭМК путем замыкания его на
"массу" через цепь 500.
БУТ контролирует фактическое передаточ­
ное отношение для включенной передачи и
сравнивает его со спецификационным зна­

чением передаточного отношения для этой
передачи. Код Р0751 устанавливается при
следующих четырех условиях:

• Залипание ЭМК переключения передач 1-2

во включенном положении.

• Залипание ЭМК переключения передач 1-2

в выключенном положении.

• Залипание распределителя переключения

передач 1-2 во включенном положении.

• Залипание распределителя переключения

передач 1-2 в выключенном положении.

Условия для установки кода
• Отсутствие кодов датчика угловой ско­

рости входного вала (ДСВхВ) Р0716 или
Р0717.

• Отсутствие кода Р1810 "Неисправность

выключателя контроля диапазонов (блока
реле давления)".

• Отсутствие кода Р1791 "Датчик положения

дроссельной заслонки".

• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)

(ДСВыхВ) Р0722 или Р0723.

• Двигатель работает.
• Величина абсолютного давления коллек­

тора более 20 кПа.

• Трансмиссия не находится в диапазоне Р

(стоянка) или N (нейтраль).

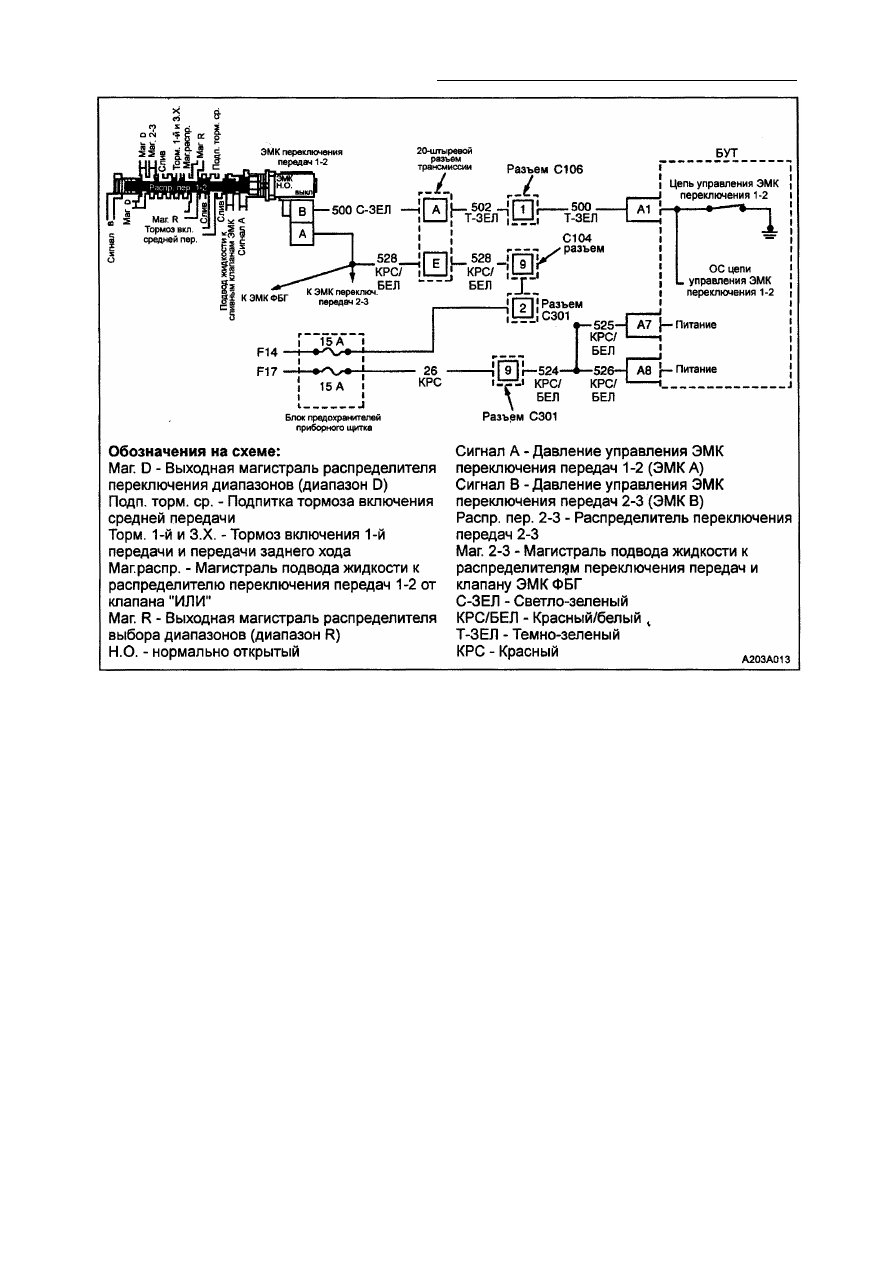

КОД Р0751

ФУНКЦИОНИРОВАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПЕРЕКЛЮЧЕНИЯ

ПЕРЕДАЧ 1-2
