5А - 124 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р0730 - Неопределенное передаточное отношение

Пункт

Действие

Величина

Да

Нет

1

Визуально проверьте систему охлаждения

трансмиссии на наличие утечек.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

Перейти

к п.2

2

Выполнена ли процедура проверки рабочей

жидкости трансмиссии?

-

Перейти

к п.З

Перейти к

процедурам

проверки

рабочей

жидкости

трансмиссии

3

1. Произведите проверку автомобиля на дороге

при включенных диапазонах 1, 2, 3 и D короб­
ки передач, угле открытия ДЗ более 15% и

скорости автомобиля более 16 км/ч в тече­

ние 5 с.

2. С помощью сканера зафиксируйте величины

передаточных отношений на различных вклю­
ченных передачах.

Находятся ли величины передаточных отноше­
ний включаемых передач в указанных преде­

лах?

1-я: 2.87-3.13

2-я: 1.54-1.71
3-я: 0.91-1.07
4-я: 0.61-0.72

Перейти к

рекоменда­

циям по

диагностике

Перейти

к п.4

4

Проверьте давление рабочей жидкости в ма­
гистралях.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

Перейти

к п.5

5

Проверьте возможности пробуксовки фрикцио­
на.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

6

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­

мацию) и сотрите код из памяти БУТ. Затем
произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­
личие кодов.

Оказалась ли последняя проверка неудачной
или на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из
таблицы

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -125

КОД Р0741

НЕ ВКЛЮЧАЕТСЯ ФРИКЦИОН БЛОКИРОВКИ ГИДРОТРАНСФОРМАТОРА

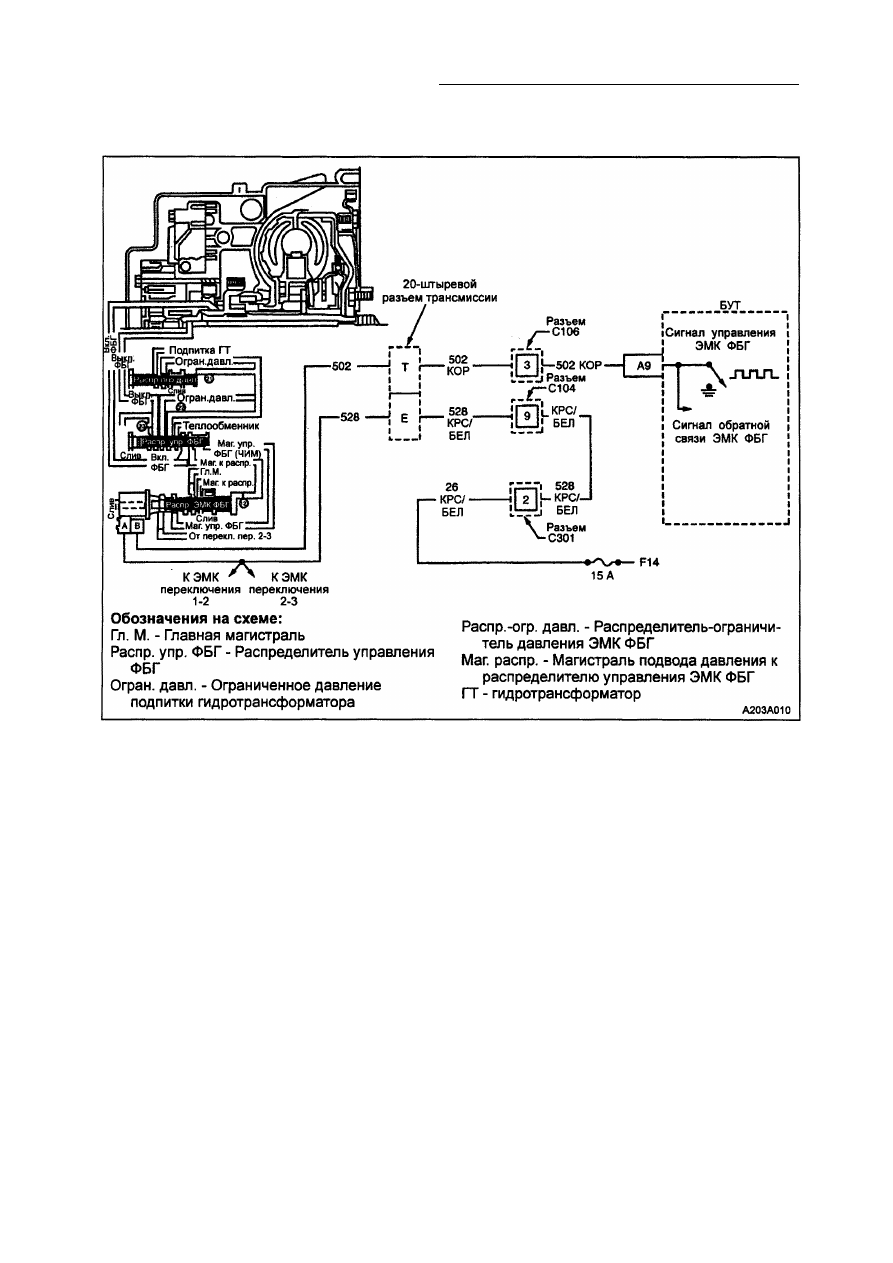

Пояснения к схеме
ЭМК ФБГ управляется сигналом с широтно-
импульсной модуляцией. Блок управления

трансмиссией (БУТ) формирует сигнал
включения ЭМК ФБГ посредством замыка­
ния цепи 502 на "массу". Когда условия уп­
равления автомобилем требуют включения
ФБГ, БУТ немедленно увеличивает скваж­
ность приблизительно до 68%. Затем БУТ
плавно увеличивает скважность сигнала уп­
равления приблизительно до 93%, получая

давление рабочей жидкости необходимое
для полного включения ФБГ.

Когда ЭМК ФБГ находится в выключенном

состоянии, ЭМК перекрывает слив из ма­
гистрали переключателя передач 2-3 и со­
единяет магистраль управления ФБГ со сли­
вом. При включенном состоянии ЭМК ФБГ
ЭМК направляет рабочую жидкость в ма­
гистраль управления ФБГ. При полном вклю­

чении перемещение жидкости прекраща­
ется и ЭМК перекрывает слив рабочей жид­
кости как из магистрали переключателя
передач 2-3, так и из магистрали управления
ФБГ.

Если БУТ обнаруживает высокую скорость
пробуксовки ФБГ при получении команды на

его включение, устанавливается код Р0741.
Условия для установки кода
• Отсутствие кода Р1791 "Датчик положения

дроссельной заслонки".

• Отсутствие кода Р1810 "Неисправность

выключателя контроля диапазонов (блока
реле давления)".

• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)

(ДСВыхВ) Р0722 или Р0723.

• Отсутствие кода Р0742 "Не выключается

муфта блокировки гидротрансформатора".

• Отсутствие кода Р1887 "Неисправность

реле давления фрикциона блокировки гид­
ротрансформатора".

• Переключатель диапазонов трансмиссии

находится в положении 2,3 или D.

• С момента последнего изменения положе­

ния ручного переключателя передач про­
шло более 3 секунд.

• БУТ дает команду на включение ФБГ.
• Относительный угол открытия ДЗ более

12%.

5А -126 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

• Температура рабочей жидкости трансмис­

сии находится в диапазоне от 0 до 120°С.

• В коробке передач включена передача

выше первой.

• Скорость скольжения ФБГ не менее 250

об/мин в течение 5 секунд.

Реакция на установку кода

• После двух последовательных циклов с

отличными от нормы параметрами, БУТ
дает команду на включение сигнальной
лампы.

• Код Р0741 заносится в память БУТ.
• Запрещается блокировка гидротрансфор­

матора.

• Блокируется обновление параметров ре­

жима адаптации.

Условия стирания кода из памяти БУТ
• БУТ подает команду на выключение сиг­

нальной лампы после того, как код Р0741
пройдет условный тест. Тест считается
пройденным, если в трех последователь­
ных циклах зажигания будут соблюдены
все условия установки кода (за исключени­
ем того, что величина скольжения ФБГ

должна быть менее 50 об/мин в течение

З с).

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на 20-ти штыревом разъеме трансмис­
сии. Поищите, возможно, имеющиеся
согнутые, отошедшие, деформированные
или поврежденные клеммы. Также произ­
ведите осмотр на наличие ослабленных
клемм. Кроме того, поищите провода с

поврежденной изоляцией, которые могли
бы замкнуть с "массой" или другими про­
водами. Проверьте, нет ли обрыва прово­

да под изоляцией.

• При определении возможного короткого

замыкания или обрыва цепи, в процессе

наблюдения за показаниями диагности­

ческих и измерительных приборов, по­

шевелите или подергайте жгут электро­
проводки.

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.

1. В данном пункте проверяется наличие

других кодов, которые могут быть уста­

новлены в случае разрыва цепи питания.

7. В данном пункте проверяется способ­

ность БУТ управлять включением и вы­
ключением ЭМК ФБГ.

9. В данном пункте проверяется соответст­

вие электрического сопротивления узлов/
цепей трансмиссии.

Код Р0741 - Не включается фрикцион блокировки

гидротрансформатора (ФБГ)

Пункт

Действие

Величина

Да

Нет

1

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.
3. Запишите, затем сотрите код из памяти БУТ.
Установлены ли также коды Р0751 и Р0756?

-

Перейти

к п.2

Перейти

к п.5

2

1. Выключите зажигание.

2. Проверьте цепь 26/524 на обрыв между источ­

ником питания и клеммой 2 разъема С301.

Найдена ли неисправность?

-

Перейти

к п.З

Перейти

к п.4

3

Устраните короткое замыкание на «массу» в цепи
26/524.

Найдена ли неисправность?

-

Перейти

к п.14

Перейти

к п.9

4

Устраните обрыв в цепи 26/524.

Найдена и устранена ли неисправность?

-

Перейти

к п.14

-

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -127

Код Р0741 - Не включается фрикцион блокировки

гидротрансформатора (ФБГ) (продолжение)

Пункт

Действие

Величина

Да

Нет

5

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии (одновременно будет установлен до-
полнительный(-ые) код(-ы)).

3. Используя набор приспособлений для провер­

ки разъемов J 35616, подсоедините контроль­
ную лампу между клеммой Е и «массой».

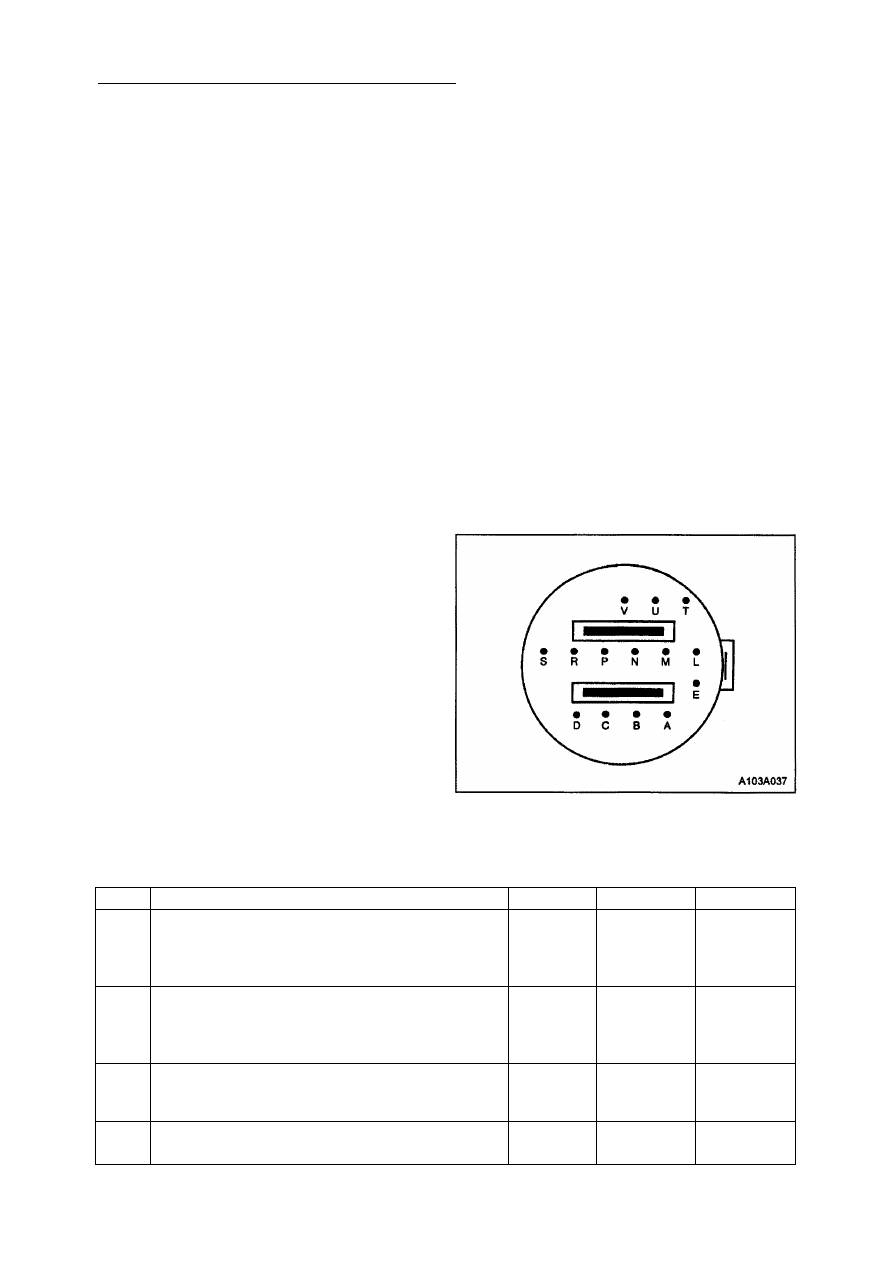

(Смотрите вид на разъем).

4. Включите зажигание, не запуская двигатель.

Горит ли контрольная лампа?

-

Перейти

к п.7

Перейти

к п.6

6

Проверьте цепь 528/525 на обрыв на участке
между клеммой Е и разветвлением.
Найдена и устранена ли причина неисправности?

-

Перейти

к п.14

-

7

1. Подсоедините контрольную лампу между

клеммой Е и клеммой Т.

2. С помощью сканера подайте команду на пол­

ное включение (100%), затем на полное вык­

лючение (0%) ФБГ.

Горит ли контрольная лампа при команде на
полное включение, и тухнет ли при команде на
полное выключение ФБГ?

-

Перейти

к п.9

Перейти

к п.8

8

Проверьте цепь 502 на возможность обрыва.
Найдена и устранена ли причина неисправности?

-

Перейти

к п.14

Перейти

к п.12

9

Используя набор приспособлений для проверки
разъемов J 35616, подсоедините омметр между
клеммой Е и клеммой Т. (Смотрите вид на
разъем трансмиссии).

Соответствуют ли показания омметра указанной
величине сопротивления?

11-15 Ом

Перейти

к п.13

Перейти

к п.10

10

Проверьте цепь 528 и цепь 502 на возможность
обрыва на участке от 20-ти штыревого разъема

трансмиссии до ЭМК ФБГ.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.14

Перейти

к п.11

11

Замените ЭМК ФБГ.
Завершена ли замена?

-

Перейти

к п.14

-

12

Замените БУТ.
Завершена ли замена?

-

Перейти

к п.14

-

13

Устраните неисправности гидравлической
системы управления ФБГ.

Проверьте:
• Наличие утечки жидкости в ЭМК ФБГ.
• Заедание в выключенном положении клапана

распределителя ЭМК ФБГ.

• Заедание в выключенном положении клапана

распределителя управления ФБГ.

• Забивание фильтра ЭМК ФБГ.
Устранены ли неисправности?

-

Перейти

к п.14

-
