5А - 52 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

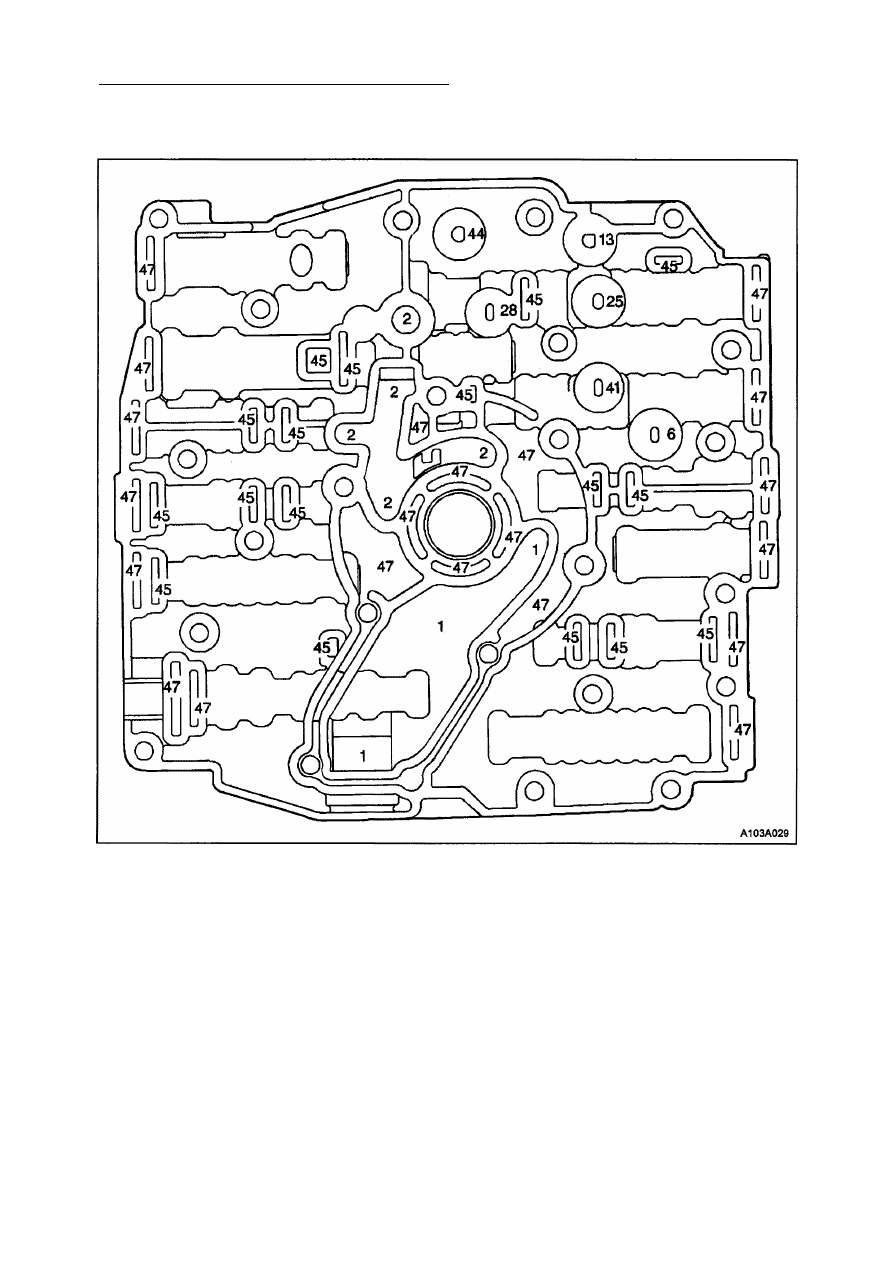

РАСПОЛОЖЕНИЕ КАНАЛОВ В ГИДРАВЛИЧЕСКОЙ ПАНЕЛИ УПРАВЛЕНИЯ

КОРОБКОЙ ПЕРЕДАЧ (СО СТОРОНЫ ГИДРАВЛИЧЕСКОГО НАСОСА)

1.Всасывание

2. Главная магистраль
6. Ограниченное давление подпитки

гидротрансформатора

13. Выходная магистраль распределителя

переключения диапазонов (P,R,N,D4)

25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

4 1 . Выходная магистраль распределителя

переключения диапазонов (диапазон 2)

44. Выходная магистраль распределителя

переключения диапазонов (диапазон 1)

45. Слив
47. Полость

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 53

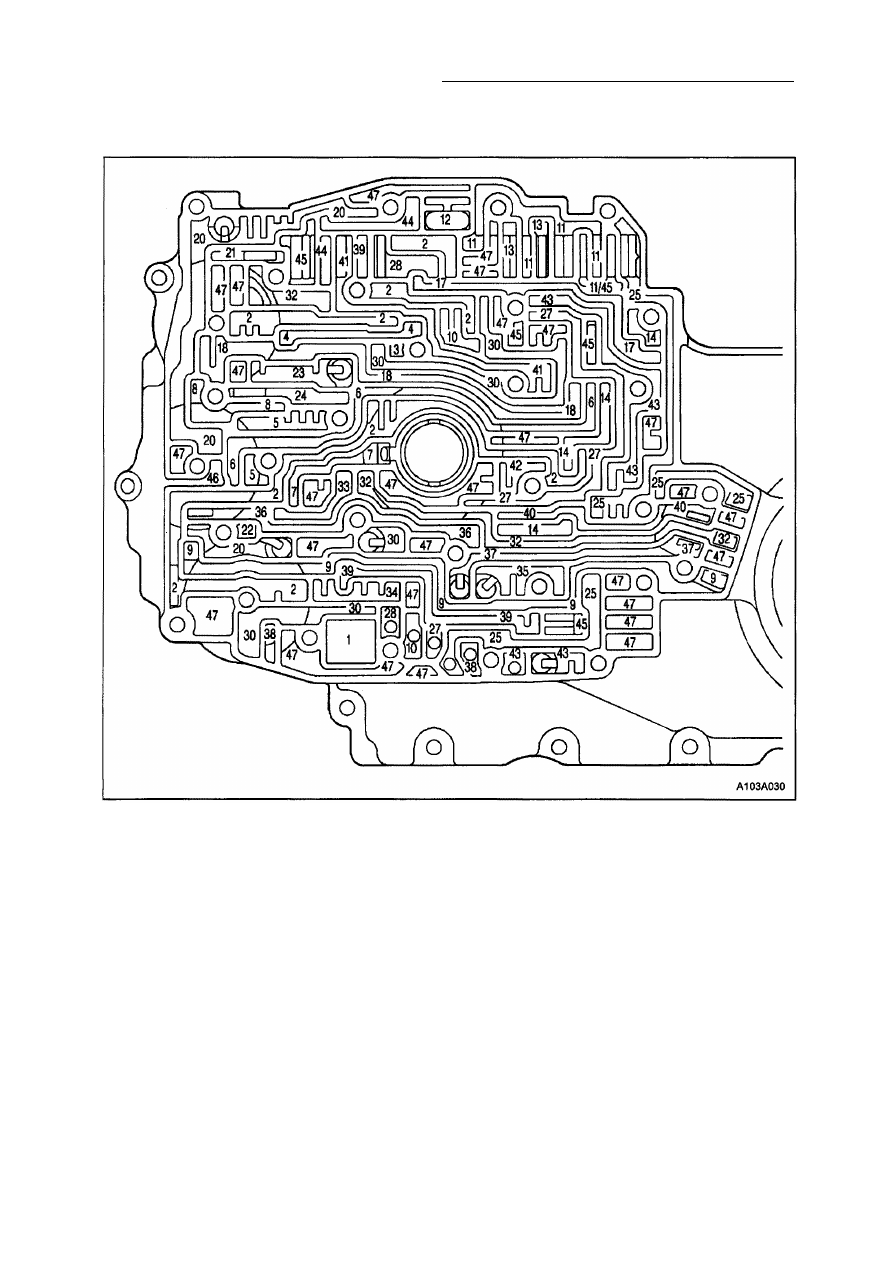

РАСПОЛОЖЕНИЕ КАНАЛОВ В РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ

(СО СТОРОНЫ ГИДРАВЛИЧЕСКОЙ ПАНЕЛИ УПРАВЛЕНИЯ)

1. Всасывание

2. Главная магистраль
3. Разгрузка насоса
4. Подпитка гидротрансформатора
5. Ограниченный поток подпитки

гидротрансформатора

6. Ограниченное давление подпитки

гидротрансформатора

7. Включение фрикциона блокировки

гидротрансформатора

8. Теплообменник
9. Подвод жидкости для смазки

трансмиссии

10. Подвод жидкости для смазки

трансмиссии

11. Выходная магистраль распределителя

переключения диапазонов (P,R,N)

12. Выходная магистраль распределителя

переключения диапазонов
(диапазоны 1,P,R,N)

13. Выходная магистраль распределителя

переключения диапазонов (P,R,N,D4)

14. Подвод жидкости к сливным

гидравлическим клапанам ЭМК

17.Давление управления ЭМК В
18. Давление пропорциональное нагрузке

(сигнал регулятора давления по
нагрузке)

20. Распределитель демпферов

переключения 1-2 / 3-4

2 1 . Подпитка распределителя демпфера

переключения 1-2

22. Подпитка распределителя демпфера

переключения 3-4

23. Демпфер переключения 2-3
24. Подпитка демпфера переключения 2-3
25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27. Тормоз включения 1-й передачи

5А - 54 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

30. Магистраль переключения передач 2-3
32. Фрикцион 2-й передачи
33. Магистраль управления фрикционом

блокировки гидротрансформатора

34. Магистраль подвода давления к

распределителю управления ФБГ

35. Магистраль переключения передач 3-4
36. Магистраль подвода жидкости к

фрикциону прямой передачи

37. Фрикцион прямой передачи

Д И А Г Н О С Т И К А  Н Е И С П Р А В Н О С Т Е Й

НЕОБХОДИМЫЕ БАЗОВЫЕ ЗНАНИЯ

Для использования данного раздела руко­

водства по эксплуатации Вы должны быть
знакомы с основами электроники. Это по­
может Вам выполнять процедуры по диаг­
ностике.
Внимание: Недостаток базовых знаний об
устройстве и функционировании трансмис­
сии при проведении диагностики неисправ­
ностей может привести к неправильному
выполнению процедур по диагностике или
повреждению узлов трансмиссии. Ни при
каких обстоятельствах не пытайтесь при­
ступать к диагностике неисправностей, свя­
занных с трансмиссией, предварительно не
изучив устройство и функционирование

трансмиссии.

Внимание: Если после обработки провода
каким-либо острым инструментом, этот
провод не будет должным образом изоли­
рован, начнется коррозия, что приведет к

обрыву цепи.
Существуют специальные пробники для

проверки отдельных проводов без наруше­
ния их изоляции. Такие пробники достаточ­
но дешевы и легко устанавливаются. Они
позволяют защитить электрический провод
от коррозии.

Специальные приборы и
инструменты

Вы должны уметь пользоваться цифровым
вольтметром (ЦВ), тестером электрических
цепей, удлинительными проводами и пере­

мычками и манометром для измерения

давления в гидросистеме. Функциональный
тест трансмиссии предназначен для подт­

верждения правильного функционирования
электронных компонентов коробки передач.
Это исключит неоправданную замену узлов

трансмиссии.

ФУНКЦИОНАЛЬНЫЙ ТЕСТ

Начните с функционального теста, который

дает общую схему проведения диагностики

коробки передач HYDRA-MATIC 4T40-E.
Посредством описания базовых проверок и
ссылок на специальные проверки, функ­
циональный тест укажет правильное на­
правление диагностирования трансмиссии.

Для получения информации о возможности
установки каких-либо кодов неисправнос­
тей трансмиссии, используйте бортовое
диагностическое оборудование или TECH 1

(или другой диагностический прибор). Об­
ратитесь к соответствующей информации в
подразделе "Коды" и произведите ремонт
автомобиля в соответствие с указаниями.
После завершения ремонта автомобиля
произведите проверку автомобиля на доро­
ге и удостоверьтесь, что этот код не уста­
новлен снова.
Если коды неисправностей отсутствуют и
имеются подозрения на ненормальную ра­
боту гидравлической части, произведите
проверку автомобиля на дороге. Смотрите

главу "Проверка автомобиля на дороге" в

этом разделе.

ФУНКЦИОНАЛЬНЫЙ ТЕСТ КОРОБКИ ПЕРЕДАЧ 4Т40-Е

Пункт

Действие

Величина

Да

Нет

1

Проверьте уровень жидкости.
Нормальный ли уровень жидкости?

-

Перейти

к п.2

2

Произведите проверку кодов неисправностей
БУТ, как текущих, так и ранее имеющихся.
Присутствуют ли в настоящее время коды

неисправностей БУТ?

-

Перейти к

примерам

величин,

полученных

ТЕСН 1

Перейти

к п.З

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 55

ФУНКЦИОНАЛЬНЫЙ ТЕСТ КОРОБКИ ПЕРЕДАЧ 4Т40-Е (окончание)

Пункт

Действие

Величина

Да

Нет

3

1. Произведите проверку соединений электри­

ческих разъемов.

2. Произведите проверку автомобиля на до­

роге.

Подтверждается ли ненормальное

функционирование коробки передач?

-

Перейти

к п.4

Перейти

к п.12

4

Жесткое или слишком медленное переключе­

ние передач?

-

Перейти

к п.7

Перейти

к п.5

5

Плохая ли динамика автомобиля?

-

См. процеду­

ру проверки
техническо­

го состояния

ФБГ в гл.

«Оценка

ФБГ»

Перейти

к п.6

6

Имеется ли запаздывание или отсутствие
переключений на диапазоны D или R?

-

Перейти

к п.7

Перейти

к п.9

7

Произведите проверку давления в гидросис­

теме трансмиссии.

Нормальное ли давление в трубопроводах?

-

Перейти

к п.8

Смотрите

таблицы

точного

определения

неисправ­

ностей

8

Проверьте разъемы жгутов электропроводки и
переключатель диапазонов трансмиссии.

-

Система в

порядке

Смотрите

таблицы

точного

определения

неисправ­

ностей

9

Присутствуют ли вибрация или шум?

-

См. процеду­

ру проверки

вибрации

гидротранс­

форматора в

гл. «Оценка

ФБГ»

Перейти

к п.10

10

Имеется ли утечка рабочей жидкости?

-

См. гл. «Точ­

ное опреде­

ление и

устранение

утечек

рабочей

жидкости»

Перейти

к п.11

11

Существуют ли прочие признаки
неисправностей?

-

Смотрите

таблицы

точного

определения

неисправ­

ностей

Перейти

к п.12

12

Неисправность является не всегда проявляю­
щейся.
Произведите повторную проверку этой неис­

правности.

-

Выход

-
