Дэу Ланос. Руководство по ремонту - часть 233

5А - 44 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

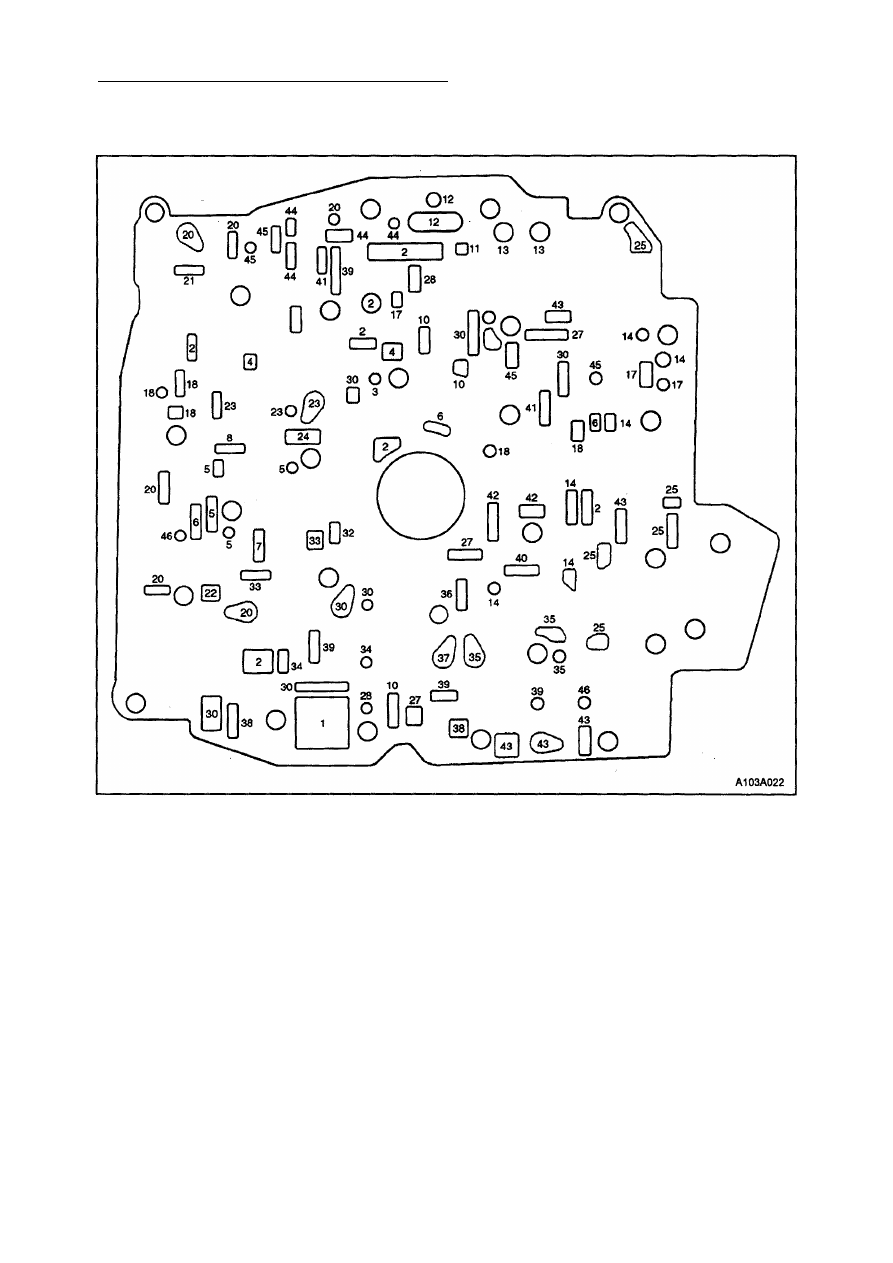

РАСПОЛОЖЕНИЕ ОТВЕРСТИИ В ПРОКЛАДКЕ МЕЖДУ

РАСПРЕДЕЛИТЕЛЬНОЙ ПЛАСТИНОЙ И РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛЬЮ

1.Всасывание

2. Главная магистраль

3. Разгрузка насоса

4. Подпитка гидротрансформатора
5. Ограниченный поток подпитки

гидротрансформатора

6. Ограниченное давление подпитки

гидротрансформатора

7. Включение фрикциона блокировки

гидротрансформатора

8. Теплообменник

10. Подвод жидкости для смазки

трансмиссии

11. Выходная магистраль распределителя

переключения диапазонов
(диапазоны P,R,N)

12. Выходная магистраль распределителя

переключения диапазонов (диапазоны
1-я передача/Р,R,N)

13. Выходная магистраль распределителя

переключения диапазонов
(диапазоны P,R,N,D4)

14. Подвод жидкости к сливным

гидравлическим клапанам ЭМК

17. Давление управления ЭМК В
18. Давление пропорциональное нагрузке

(сигнал регулятора давления по
нагрузке)

20. Распределитель демпферов

переключения 1-2 / 3-4

2 1 . Подпитка распределителя демпфера

переключения 1-2

22. Подпитка распределителя демпфера

переключения 3-4

23. Демпфер переключения 2-3
24. Подпитка демпфера переключения 2-3
25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 45

27. Тормоз включения 1-й передачи
28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

30. Магистраль переключения передач 2-3
32. Фрикцион 2-й передачи
33. Магистраль управления фрикционом

блокировки гидротрансформатора

34. Магистраль подвода давления к

распределителю управления ФБГ

35. Магистраль переключения передач 3-4
36. Магистраль подвода жидкости к

фрикциону прямой передачи

37. Фрикцион прямой передачи

38. Тормоз включения 4-й передачи
39. Выходная магистраль распределителя

переключения диапазонов (диапазон 3)

40. Фрикцион торможения двигателем
4 1 . Выходная магистраль распределителя

переключения диапазонов (диапазон 2)

42. Магистраль подвода жидкости к

тормозу включения средней передачи

43. Тормоз включения средней передачи
44. Выходная магистраль распределителя

переключения диапазонов (диапазон 1)

45. Слив
46. Дросселированный слив

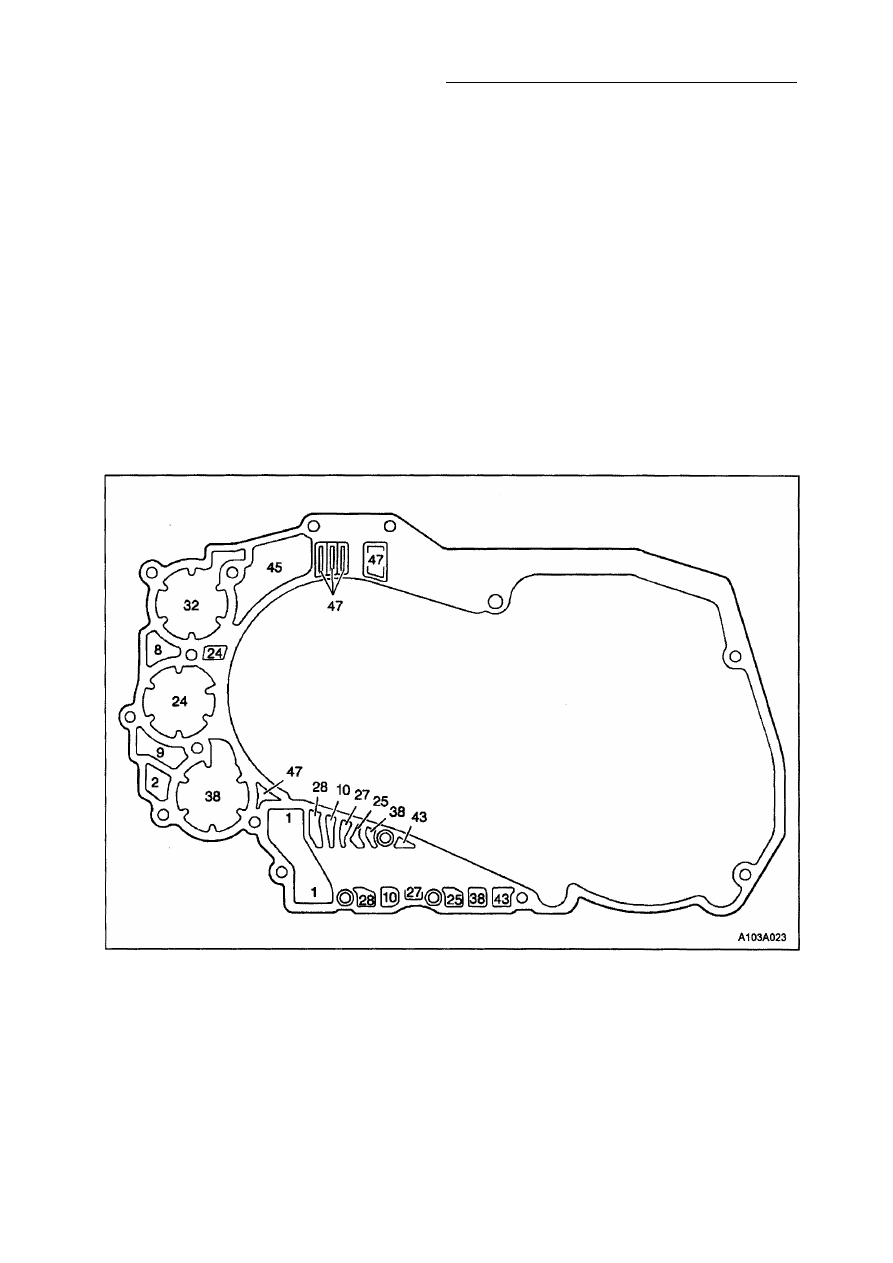

РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В ПРОКЛАДКЕ МЕЖДУ

РАСПРЕДЕЛИТЕЛЬНОЙ ПЛАСТИНОЙ И КАРТЕРОМ ТРАНСМИССИИ

1. Всасывание

2. Главная магистраль
8. Теплообменник
9. Подвод жидкости для смазки

трансмиссии

10. Подвод жидкости для смазки

трансмиссии

24. Подпитка демпфера переключения 2-3
25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27. Тормоз включения 1-й передачи
28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

32. Фрикцион 2-й передачи
38. Тормоз включения 4-й передачи

43. Тормоз включения средней передачи
45. Слив
47. Полость

5А - 46 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

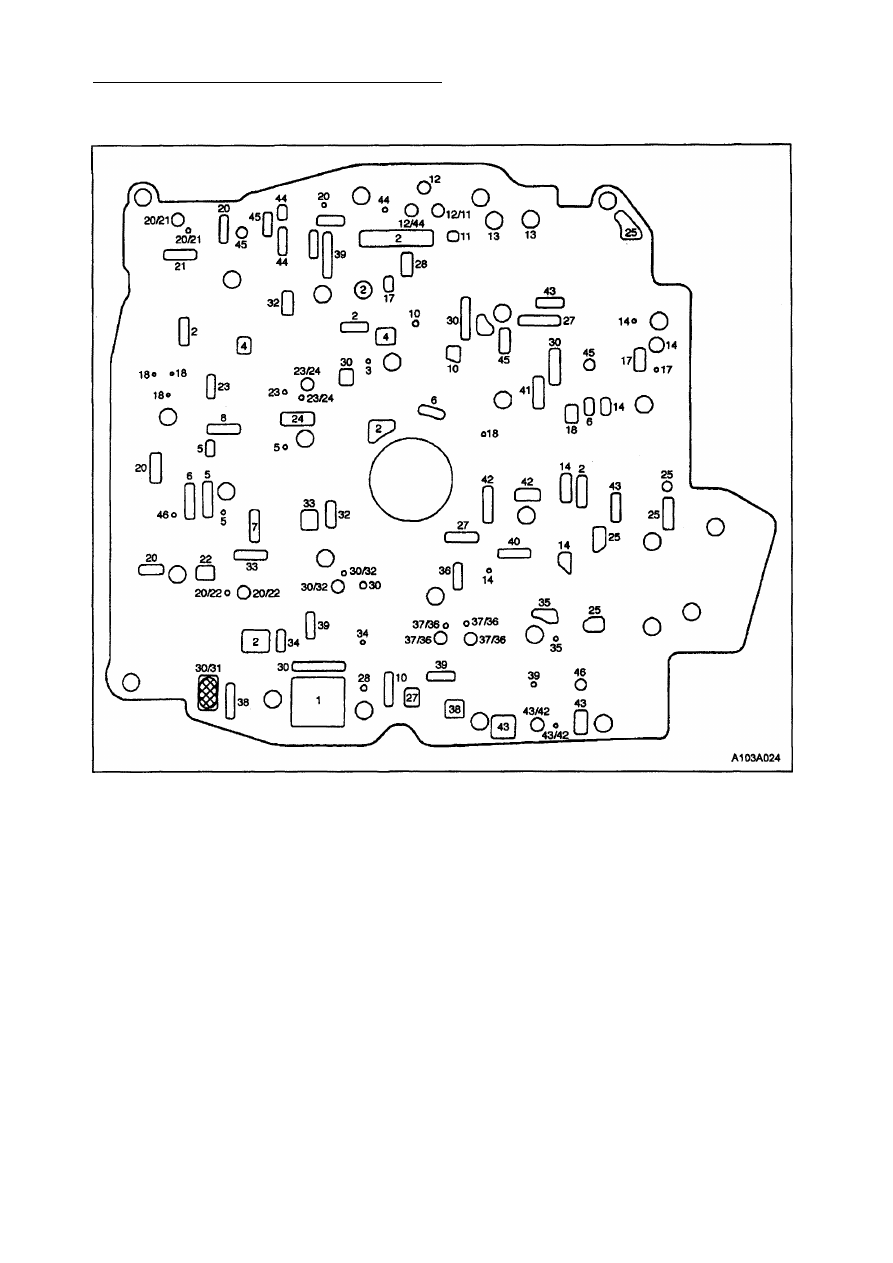

РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В РАСПРЕДЕЛИТЕЛЬНОЙ ПЛАСТИНЕ

1.Всасывание

2. Главная магистраль
3. Разгрузка насоса
4. Подпитка гидротрансформатора

5. Ограниченный поток подпитки

гидротрансформатора

6. Ограниченное давление подпитки

гидротрансформатора

7. Включение фрикциона блокировки

гидротрансформатора

8. Теплообменник

10. Подвод жидкости для смазки

трансмиссии

11. Выходная магистраль распределителя

переключения диапазонов
(диапазоны P,R,N)

12. Выходная магистраль распределителя

переключения диапазонов
(диапазоны 1,P,R,N)

13. Выходная магистраль распределителя

переключения диапазонов
(диапазоны P,R,N,D4)

14. Подвод жидкости к сливным

гидравлическим клапанам ЭМК

17. Давление управления ЭМК В
18. Давление пропорциональное нагрузке

(сигнал регулятора давления по
нагрузке)

20. Распределитель демпферов

переключения 1-2/3-4

2 1 . Подпитка распределителя демпфера

переключения 1-2

22. Подпитка распределителя демпфера

переключения 3-4

23. Демпфер переключения 2-3
24. Подпитка демпфера переключения 2-3
25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27. Тормоз включения 1-й передачи
28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

30. Магистраль переключения передач 2-3

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 47

31. Фильтр магистрали переключения

передач 2-3

32. Фрикцион 2-й передачи
ЗЗ. Магистраль управления фрикционом

блокировки гидротрансформатора

34.Магистраль подвода давления к

распределителю управления ФБГ

35. Магистраль переключения передач 3-4
З6. Магистраль подвода жидкости к

фрикциону прямой передачи

37. Фрикцион прямой передачи

З8.Тормоз включения 4-й передачи
39. Выходная магистраль распределителя

переключения диапазонов (диапазон 3)

40. Фрикцион торможения двигателем
42. Магистраль подвода жидкости к

тормозу включения средней передачи

43. Тормоз включения средней передачи
44. Выходная магистраль распределителя

переключения диапазонов (диапазон 1)

45. Слив
46. Дросселированный слив

1.Всасывание

2. Главная магистраль

3. Разгрузка насоса

47. Полость

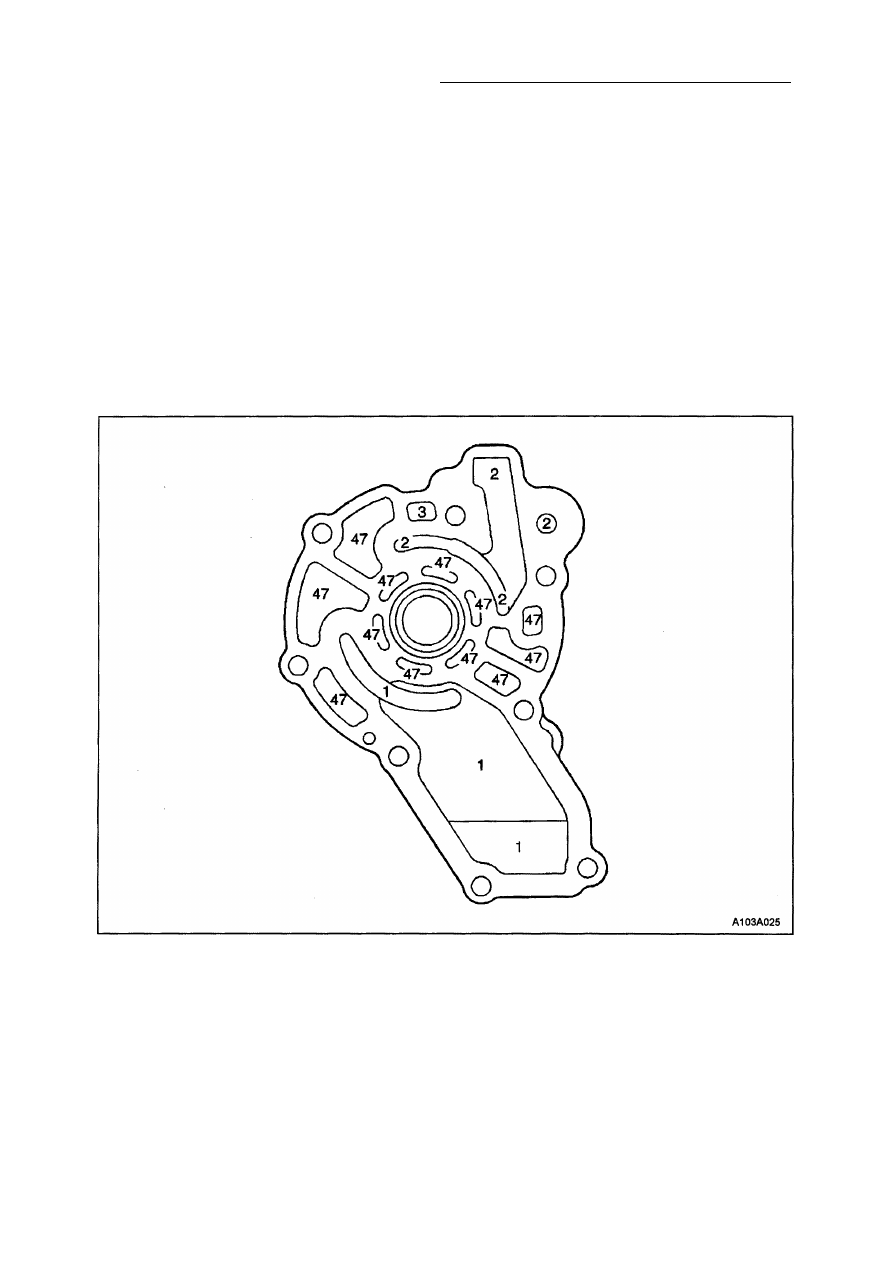

РАСПОЛОЖЕНИЕ ГИДРАВЛИЧЕСКИХ КАНАЛОВ В КОРПУСЕ НАСОСА
