5А - 40 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

24.Подпитка демпфера переключения 2-3
25.Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27.Тормоз включения 1-й передачи
28.Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

30.Магистраль переключения передач 2-3
31.Фильтр магистрали переключения

передач 2-3

32.Фрикцион 2-й передачи
33. Магистраль управления фрикционом

блокировки гидротрансформатора

34. Магистраль подвода давления к

распределителю управления ФБГ

35.Магистраль переключения передач 3-4

З6.Магистраль подвода жидкости к

фрикциону прямой передачи

З8.Тормоз включения 4-й передачи
39.Выходная магистраль распределителя

переключения диапазонов (диапазон 3)

40.Муфта торможения двигателем
41.Выходная магистраль распределителя

переключения диапазонов (диапазон 2)

42.Магистраль подвода жидкости к

тормозу включения средней передачи

43.Тормоз включения средней передачи
44. Выходная магистраль распределителя

переключения диапазонов (диапазон 1)

45.Слив
46.Дросселированный слив
47.Полость

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 41

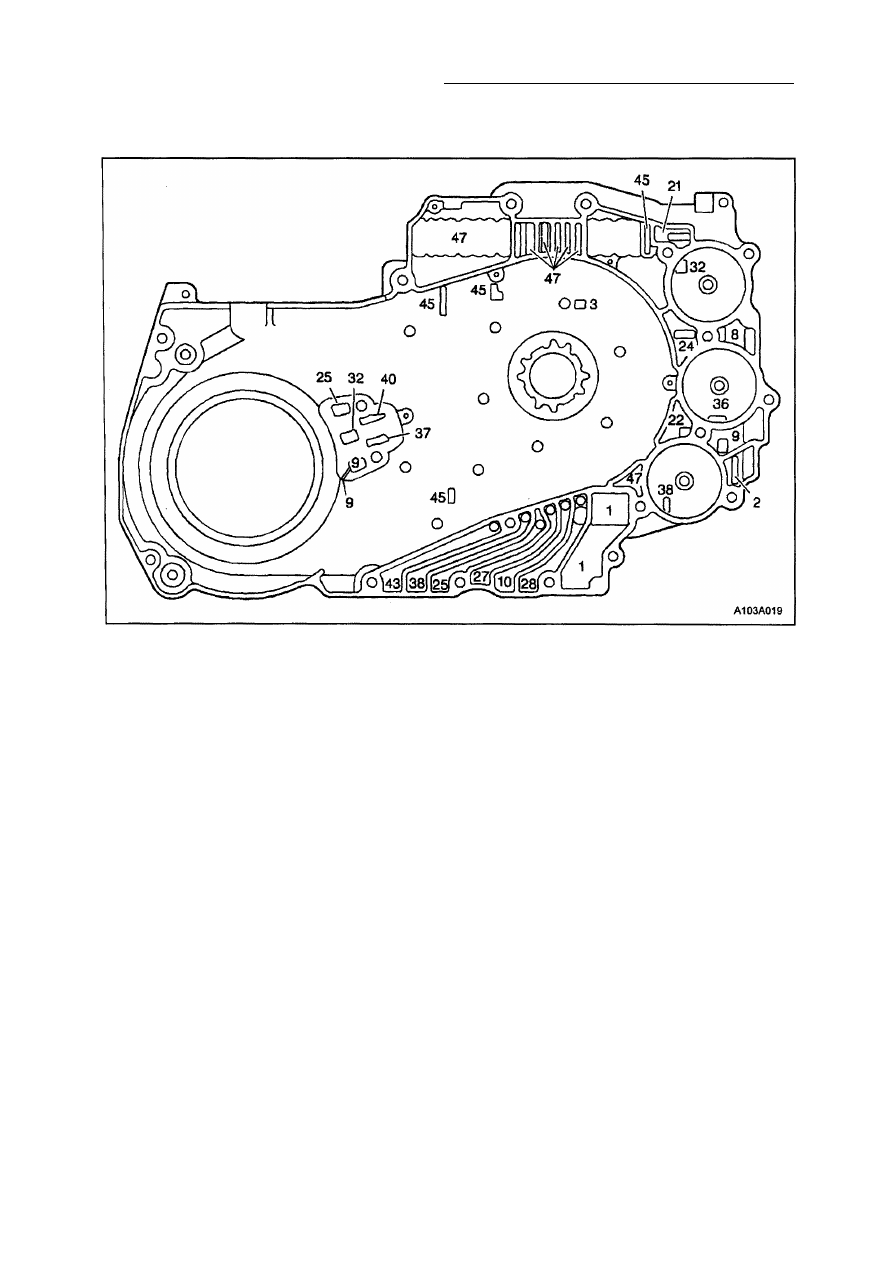

РАСПОЛОЖЕНИЕ КАНАЛОВ В РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ

(СО СТОРОНЫ КАРТЕРА ТРАНСМИССИИ)

1. Всасывание

2. Главная магистраль
3. Разгрузка насоса
8. Теплообменник
9. Подвод жидкости для смазки

трансмиссии

10. Подвод жидкости для смазки

трансмиссии

21. Подпитка распределителя демпфера

переключения 1-2

22. Подпитка распределителя демпфера

переключения 3-4

24. Подпитка демпфера переключения 2-3
25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27. Тормоз включения 1-й передачи
28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

32. Муфта 2-й передачи

36. Магистраль подвода жидкости к

фрикциону прямой передачи

37.Фрикцион прямой передачи
38.Тормоз включения 4-й передачи

40.Муфта торможения двигателем
43.Тормоз включения средней передачи
45.Слив
47. Полость

5А - 42 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

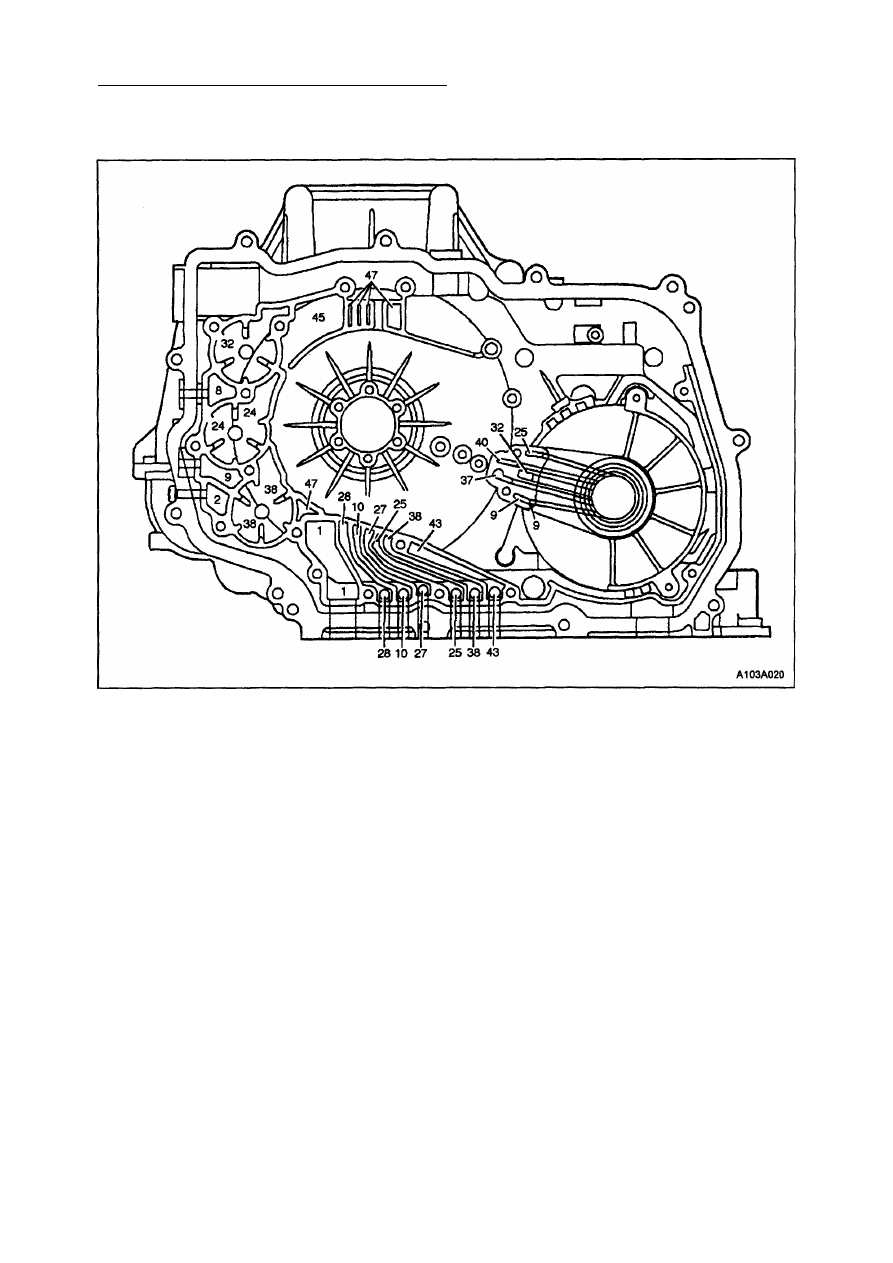

РАСПОЛОЖЕНИЕ КАНАЛОВ В КАРТЕРЕ ТРАНСМИССИИ

(СО СТОРОНЫ РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ)

1.Всасывание

2. Главная магистраль
8. Теплообменник
9. Подвод жидкости для смазки

трансмиссии

10. Подвод жидкости для смазки

трансмиссии

24. Магистраль подвода жидкости к муфте

прямой передачи

25.Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27 Тормоз включения 1-й передачи
28.Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

32.Фрикцион 2-й передачи
37.Фрикцион прямой передачи
Зв.Тормоз включения 4-й передачи
40.Фрикцион торможения двигателем
43.Тормоз включения средней передачи
45.Слив

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 43

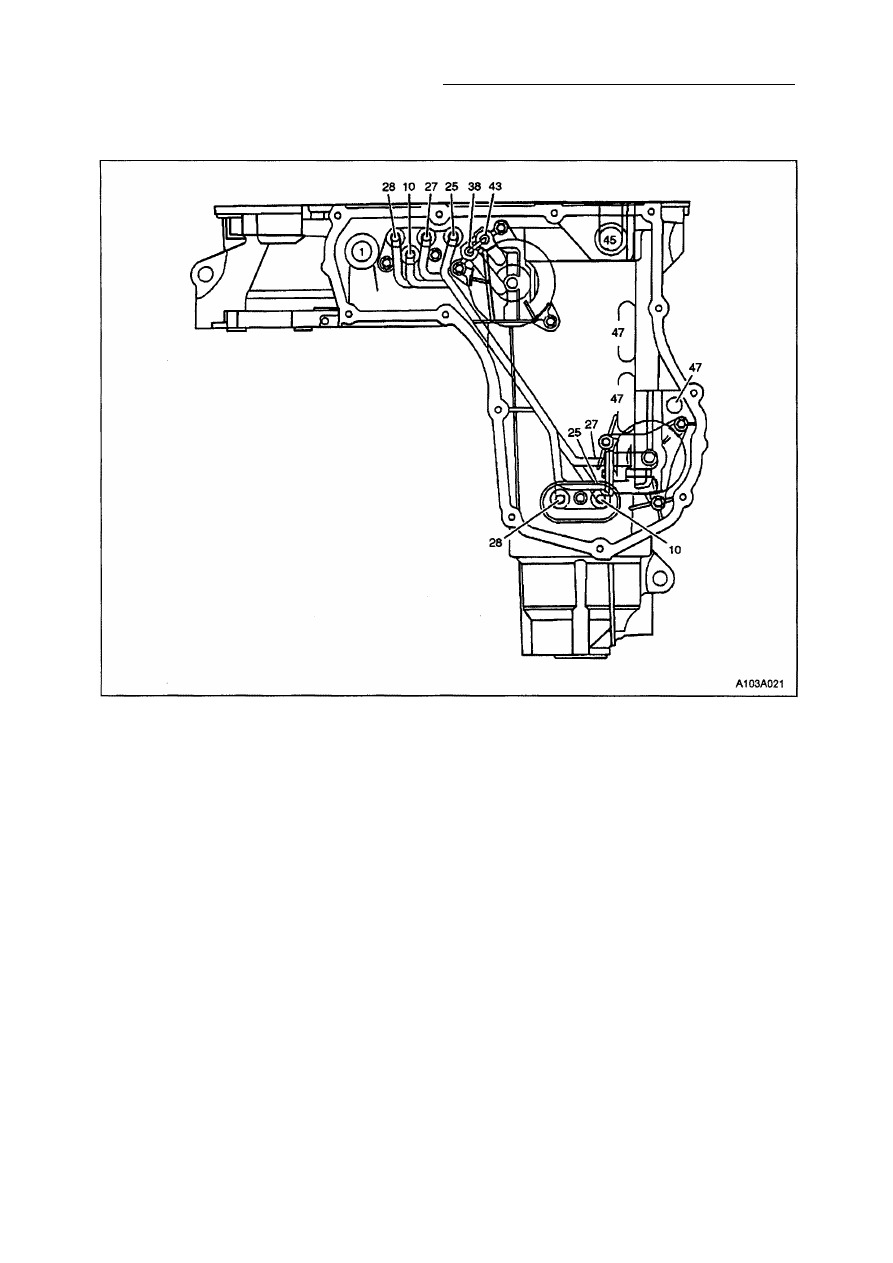

РАСПОЛОЖЕНИЕ КАНАЛОВ В КАРТЕРЕ ТРАНСМИССИИ

(СО СТОРОНЫ ПОДДОНА)

1. Всасывание

10. Подвод жидкости для смазки

трансмиссии

25.Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27.Тормоз включения 1-й передачи

28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

З8.Тормоз включения 4-й передачи

43.Тормоз включения средней передачи
45.Слив
47. Полость
