ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ - 9

Монтаж

1. Установите защитный чехол на веду­

щую полуось.

2. Заполните защитный чехол шарнира

рекомендованной смазкой в количес­

тве 175-195г.

3. Поставьте новый большой удержива­

ющий хомут защитного чехла.

4. Защелкните новый малый удержива­

ющий хомут защитного чехла и новый
большой удерживающий хомут защит­
ного чехла с помощью плоскогубцев

для защитного чехла J-35566.

5. Установите защитный чехол шарнира

с поперечными пазами. Обратитесь к
подразделу "Защитный чехол шарни­

ра с поперечными пазами" данного

раздела.

ЗВ -10 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

З А Щ И Т Н Ы Й ЧЕХОЛ ШАРНИРА

Н е о б х о д и м ы е инструменты
Плоскогубцы для защитного чехла

J-26610

Круглогубцы для хомутов J-8059

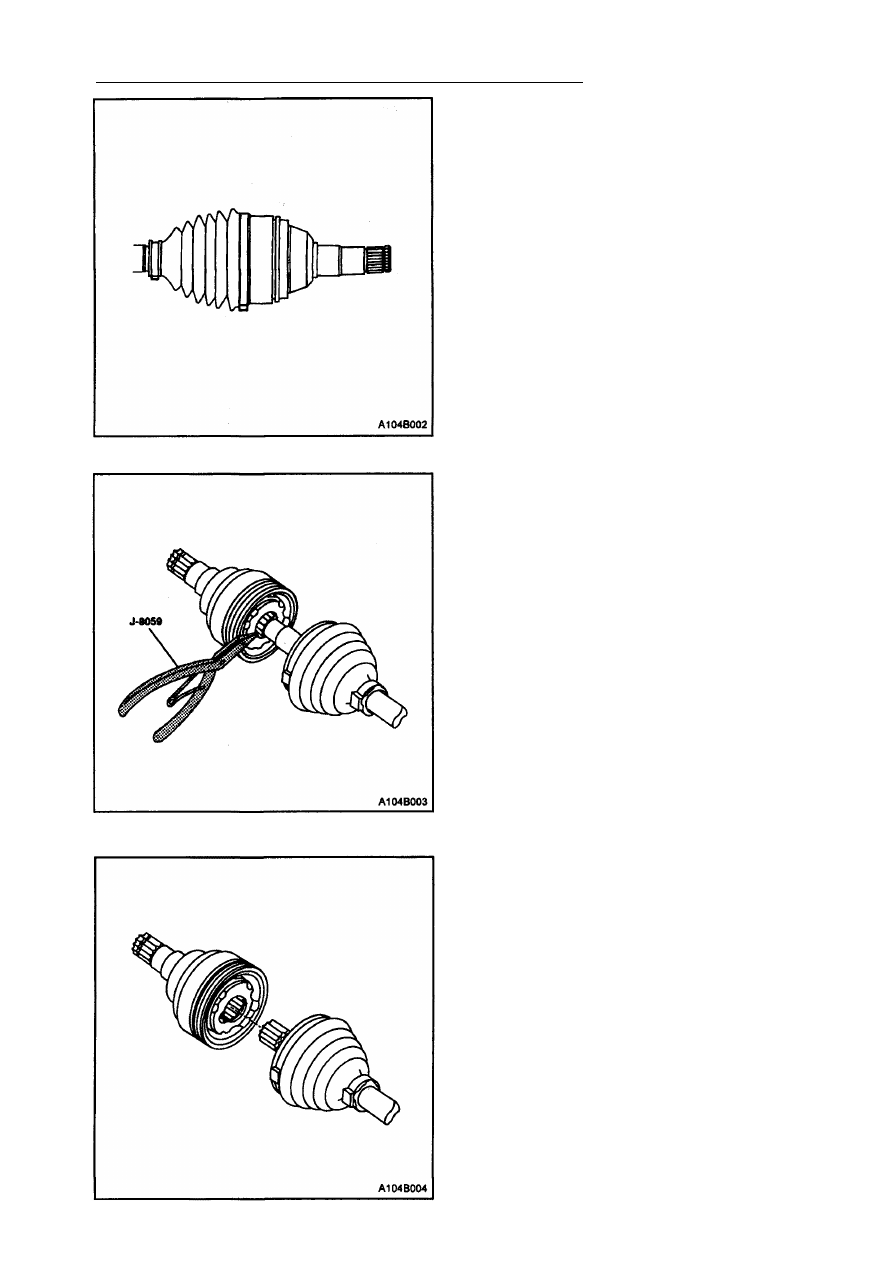

Демонтаж

1. Удалите большой удерживающий хо­

мут защитного чехла. Замените этот
хомут.

2. Удалите малый удерживающий хомут

защитного чехла. Замените этот хо­

мут.

3. Удалите смазку с шарнира.

4. Снимите стопорное кольцо полуоси с

помощью круглогубцев для хомутов

J-8059.

5. Отсоедините ведущую полуось от шар­

нирной сборки.

Предупреждение: Опора шарнира зак­

реплена в определенном положении и

не должна подлежать разборке. Внут­

ренние части шарнира с поперечными

пазами хорошо подогнаны и не могут
обслуживаться отдельно. Непра­
вильная сборка будет неблаго­
приятно влиять и на его эксплуа­
тационные качества, и на безопас­
ность.

6. Снимите защитный чехол с шарнира.

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ -11

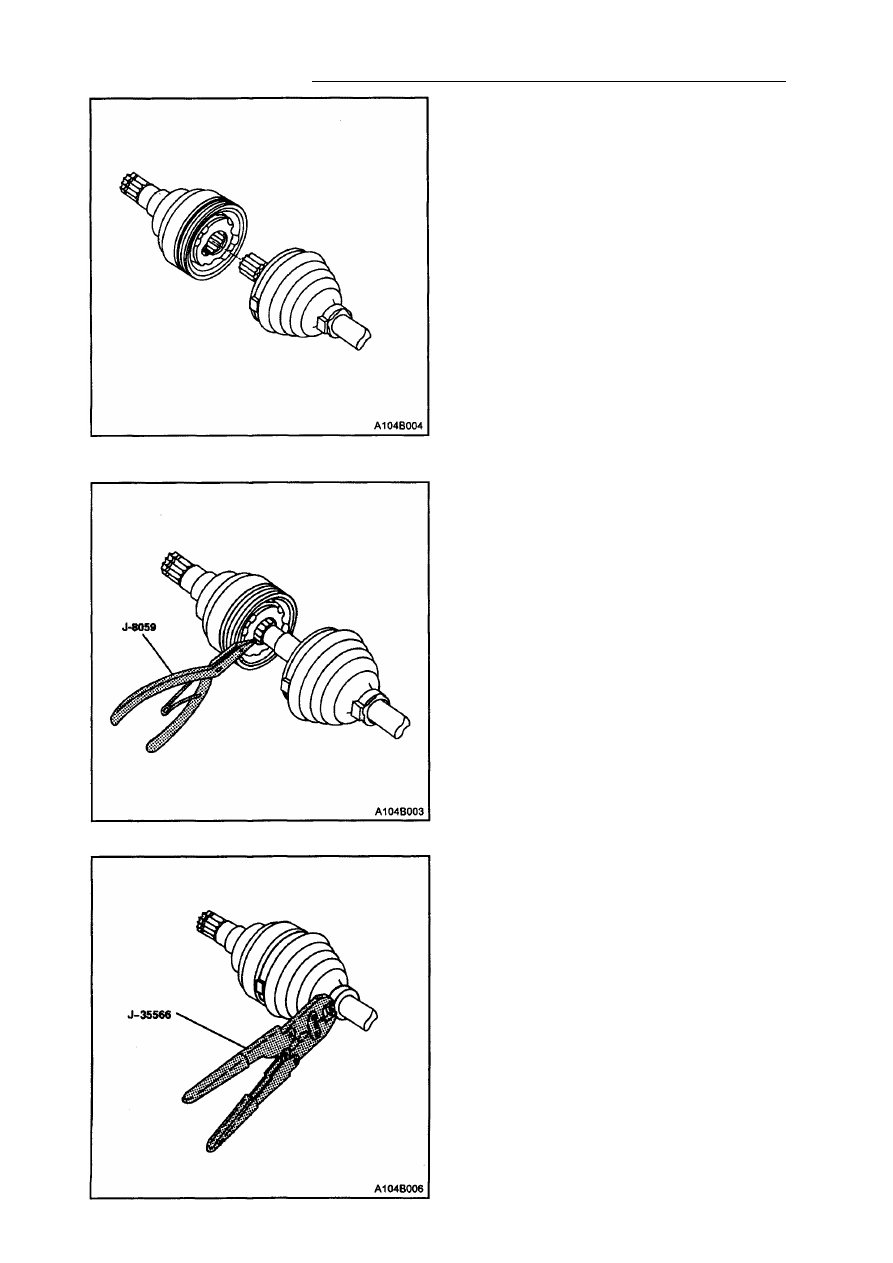

Монтаж

1. Установите на защитный чехол новый

малый удерживающий хомут. Не за­
щелкивайте его.

2. Установите защитный чехол на веду­

щую полуось.

3. Вставьте ведущую полуось в шарнир.

4. Установите стопорное кольцо полуоси

с помощью круглогубцев для хомутов
J-8059.

5. Заполните шарнир 120-140 г рекомен­

дованной смазкой.

6. Установите новый большой удержи­

вающий хомут защитного чехла.

7. Защелкните новый большой удержи­

вающий хомут защитного чехла с по­
мощью плоскогубцев для защитного
чехла J-35566.

8. Защелкните новый малый удержи­

вающий хомут защитного чехла с по­
мощью плоскогубцев для защитного

чехла J-35566.

3В -12 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

ОБЩЕЕ ОПИСАНИЕ И

УПРАВЛЕНИЕ СИСТЕМОЙ

ПЕРЕДНЯЯ  В Е Д У Щ А Я ПОЛУОСЬ

О б щ е е  о п и с а н и е

Ведущие полуоси являются шарнирными

узлами, которые передают крутящий
момент от коробки передач на передние
колеса. Каждая ось в сборе состоит из
внутреннего и наружного шарниров равных
угловых скоростей, соединенных с валом
оси.

Внутренний шарнир имеет угловую и

осевую степени свободы. Наружный шар­
нир также имеет угловую степень свободы,
однако он не может перемещаться по оси.

Ведущие полуоси используют один тип
наружного шарнира и один тип внут­
реннего шарнира. Внутренние концы обеих
ведущих полуосей включают в себя
охватываемый щлиц, который соединяется

с шестернями коробки передач с помощью
стопорного кольца.
