ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ -1

РАЗДЕЛ 3В

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 3В-1

Специальные инструменты 3В-2

Набор специальных инструментов 3В-2

Передняя ведущая полуось 3В-2

Техническое обслуживание и ремонт 3В-4

Сборка и разборка передней подвески 3В-4

Ремонт полуосей 3В-8

Защитный чехол наружного шарнира 3В-8

Защитный чехол шарнира 3В-10

Общее описание и управление системой 3В-12

Передняя ведущая полуось 3В-12

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-

фут

Фунт-

дюйм

Начальный момент затяжки гайки ведущей полуоси

100

74

-

Конечный момент затяжки гайки ведущей полуоси

20

15

-

Начальный момент затяжки фасонной гайки ведущей полуоси

180

134

-

Конечный момент затяжки фасонной гайки ведущей полуоси

50+60°  37+60°

-

Гайка нижнего шарового шарнира

70

52

-

Гайка рулевой тяги

60

44

-

Колесные болты

90

66

-

ЗВ - 2 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

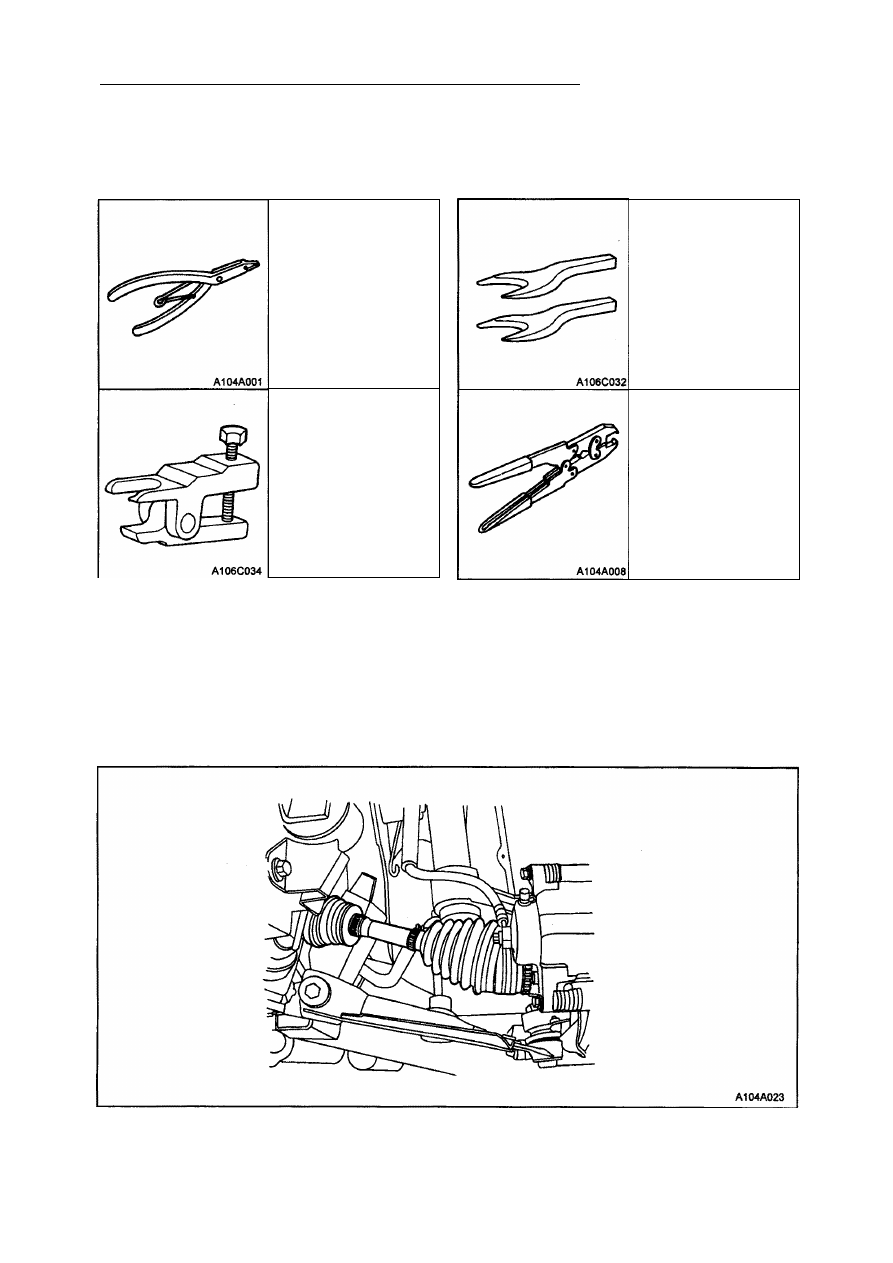

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

НАБОР СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

Съемник ведущей

полуоси КМ-460-А

Плоскогубцы для

защитного чехла

J-35566

Круглогубцы для

хомутов J-8059

Съемник шарового

шарнира КМ-507-В

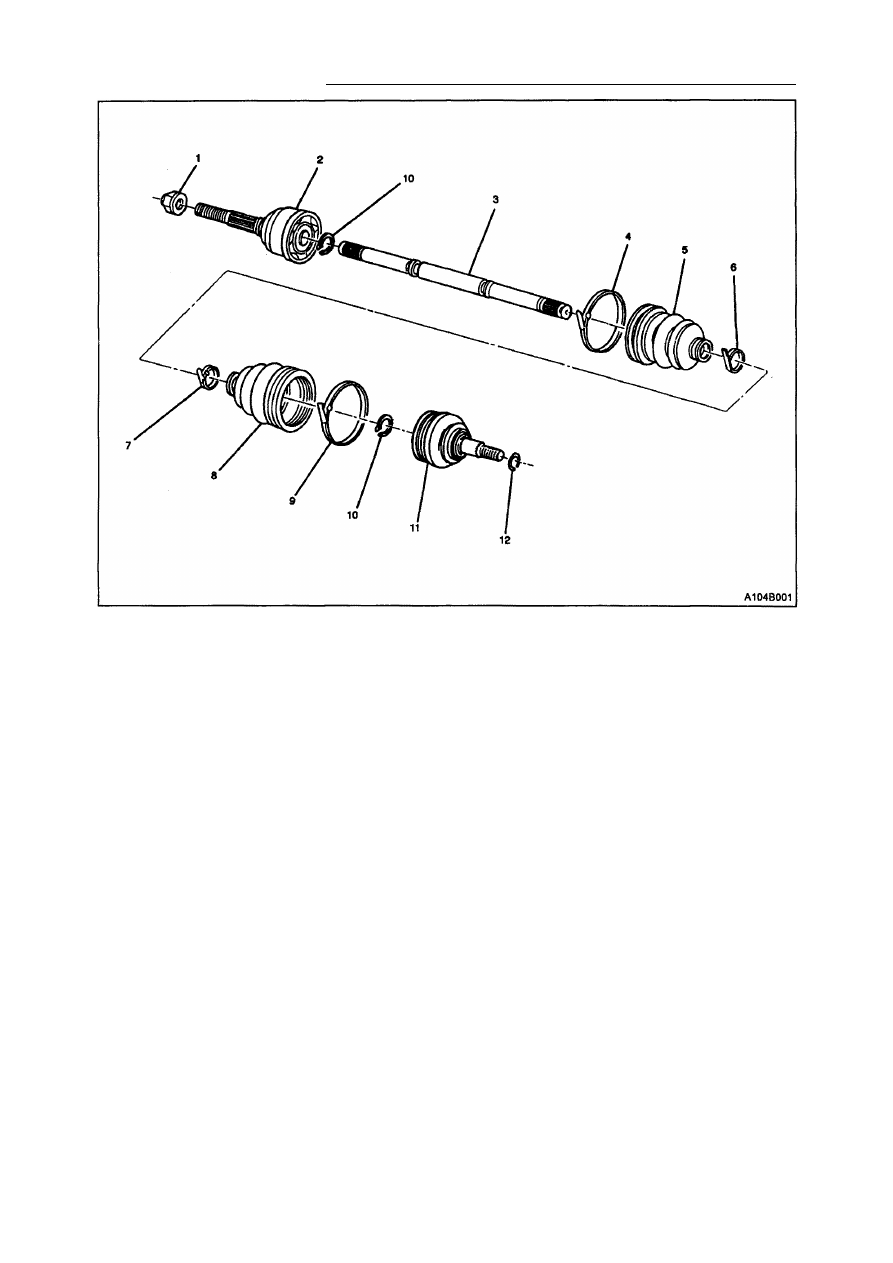

ПЕРЕДНЯЯ ВЕДУЩАЯ ПОЛУОСЬ

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ - 3

1. Фасонная гайка.

2. Шарнир равных угловых скоростей.
3. Ведущая полуось.
4. Удерживающий хомут защитного чехла.
5. Защитный чехол наружного шарнира оси.
6. Удерживающий хомут защитного чехла.
7. Удерживающий хомут защитного чехла.
8. Защитный чехол внутреннего шарнира оси.
9. Удерживающий хомут защитного чехла.

10. Стопорное кольцо обоймы подшипника.
11. Шарнир с поперечными пазами.
12. Стопорное кольцо.

ЗВ-4 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

С Б О Р К А И  Р А З Б О Р К А

П Е Р Е Д Н Е Й  П О Д В Е С К И

Необходимые инструменты

Съемник шарового шарнира КМ-507-В
Съемник ведущей полуоси КМ-460-А

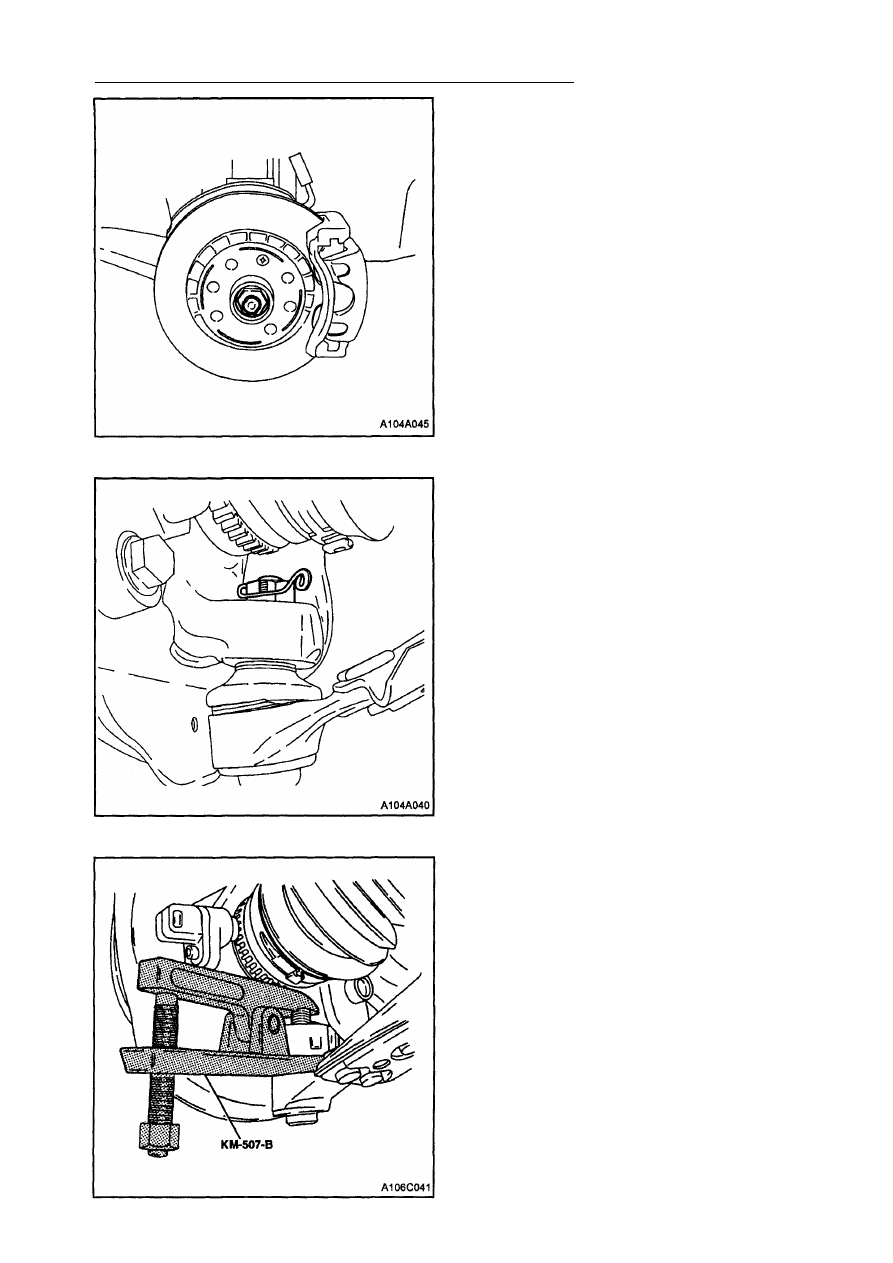

Разборка передней подвески

1. Поднимите и хорошо зафиксируйте ав­

томобиль.

2. Снимите колеса. Обратитесь к разде­

лу 2Е "Шины и колеса".

3. Удалите нижние крышки двигателя. Об­

ратитесь к разделу 9N "Корпус
кузова".

4. Удалите фасонную гайку ведущей по­

луоси. Замените эту гайку.

5. Снимите удерживающий хомут и гайку

нижнего шарового шарнира.

Предостережение: Применяйте только
рекомендованный инструмент для снятия
нижнего шарового шарнира. Отказ от ис­
пользования рекомендованного инстру­
мента может привести к повреждению
шарового шарнира и его защитного чехла.

6. Отделите поворотный кулак от нижнего

шарового шарнира с помощью съем­
ника шарового шарнира КМ-507-В.
