ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗА -11

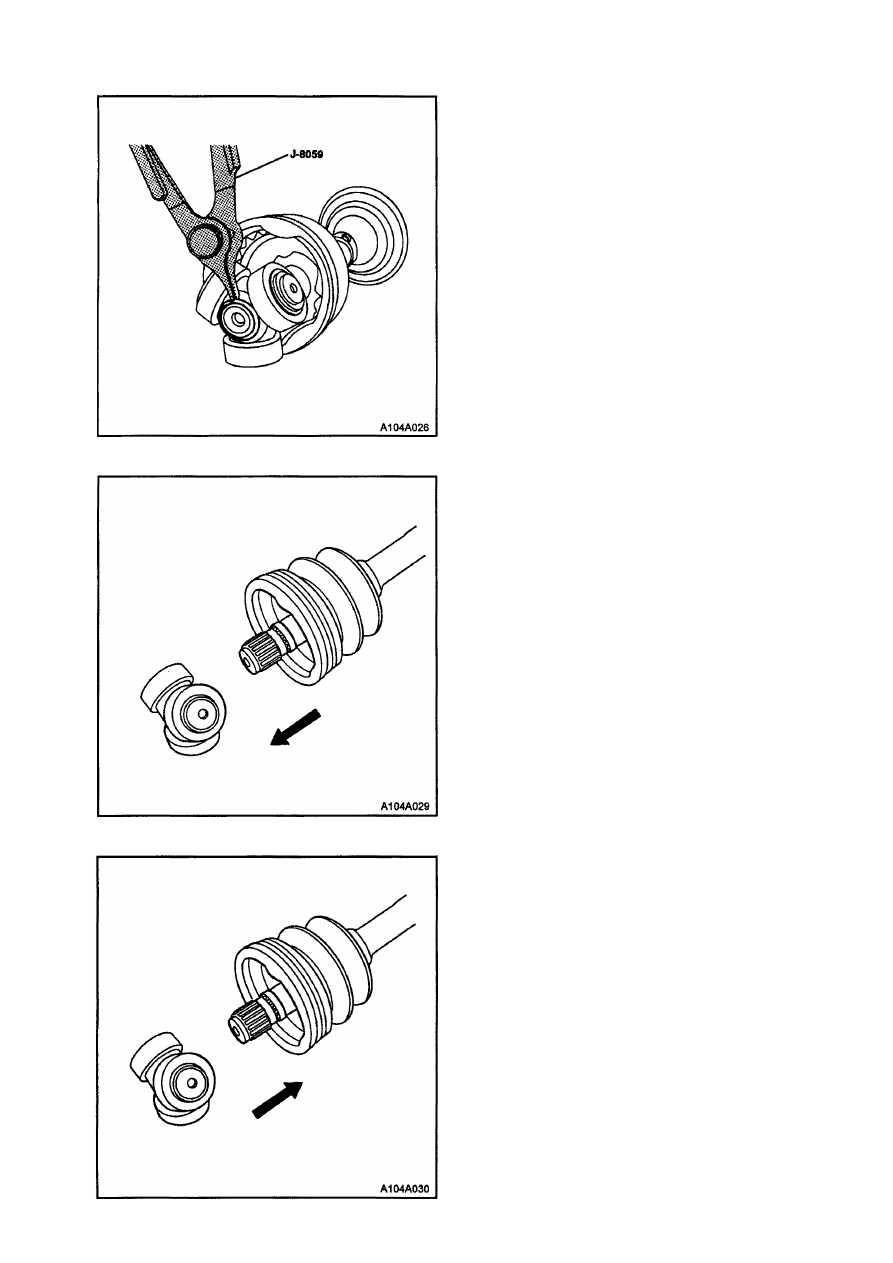

7. Снимите трехшиповик с ведущей по­

луоси.

8. Снимите защитный чехол трехшипо-

вика с ведущей полуоси.

Монтаж
Необходимые инструменты

Плоскогубцы для защитного чехла

J-26610

1. Установите на защитный чехол новый

малый удерживающий хомут защит­
ного чехла. Не защелкивайте удержи­
вающий хомут защитного чехла.

2. Поставьте защитный чехол на веду­

щую полуось.

3. Поставьте трехшиповик на ведущую

полуось.

5. Удалите смазку с трехшиповика.

6. Снимите стопорное кольцо полуоси с

помощью круглогубцев для хомутов

J-8059.

ЗА -12 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

5. Заполните корпус трехшиповика 140-

160 г рекомендованной смазкой.

6. Установите корпус трехшиповника на

шарнир.

7. Поставьте стопорное кольцо обоймы

подшипника.

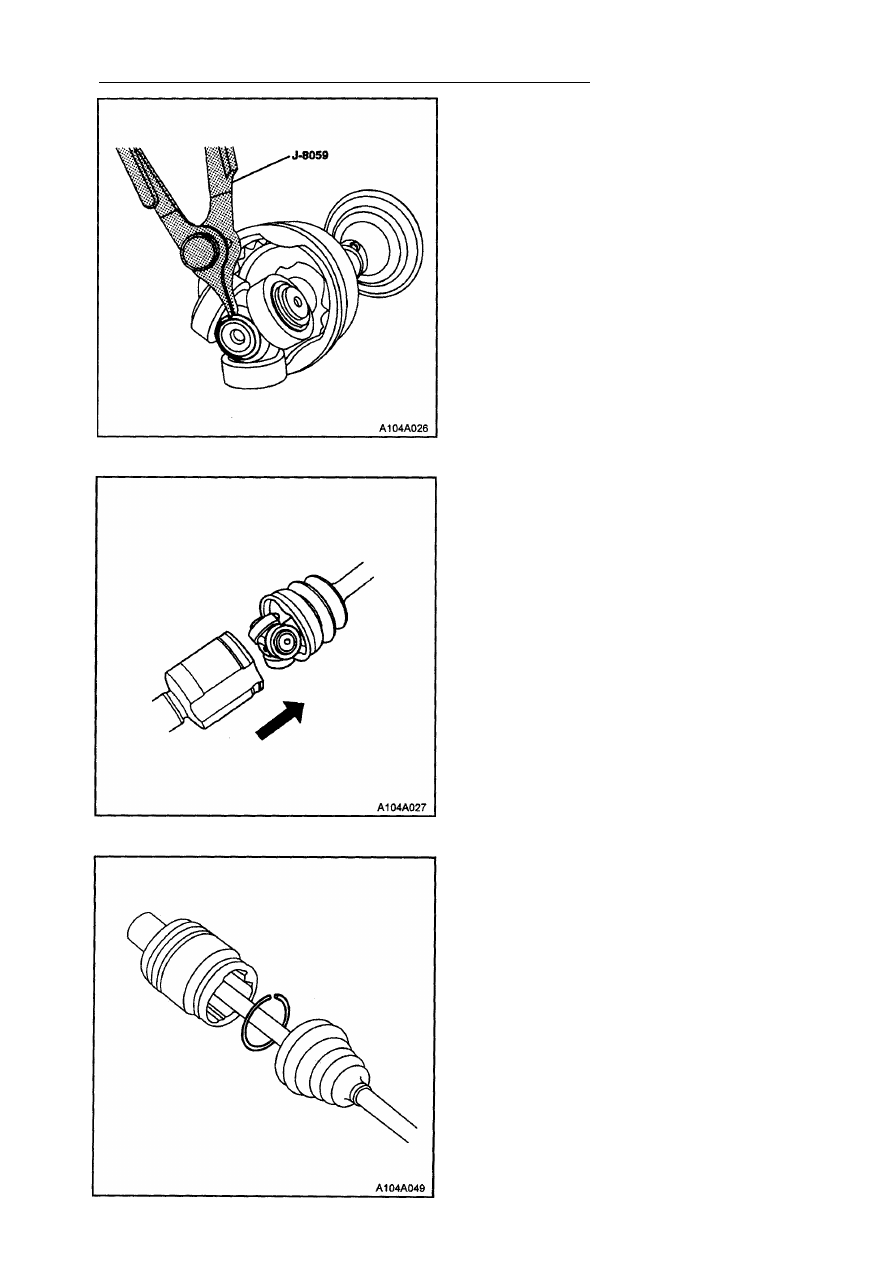

4. Установите на ведущую полуось сто­

порное кольцо полуоси с помощью

круглогубцев для хомутов J-8059.

ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗА -13

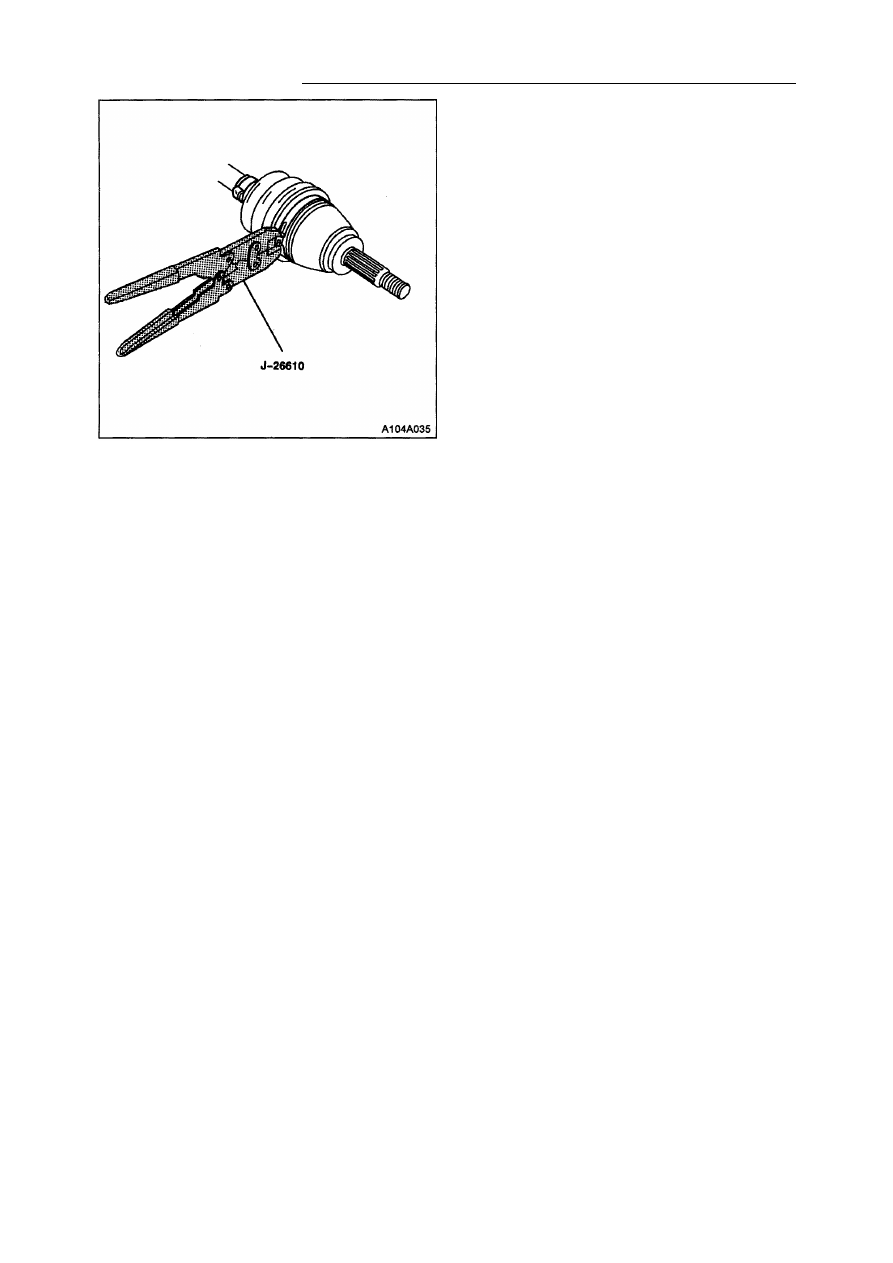

8. Поставьте новый большой  у д е р ж и -

вающий хомут защитного чехла. За­
щелкните его с помощью плоскогуб­
цев для защитного чехла J-26610.

9. Защелкните новый малый удержива­

ющий хомут защитного чехла с помо­
щью плоскогубцев для защитного
чехла J-26610.

ЗА -14 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

ОБЩЕЕ ОПИСАНИЕ И

УПРАВЛЕНИЕ СИСТЕМОЙ

ПЕРЕДНЯЯ  В Е Д У Щ А Я ПОЛУОСЬ

О б щ е е  о п и с а н и е

Ведущие полуоси являются шарнирными

узлами, которые передают крутящий мо­

мент от коробки передач на передние ко­

леса. Каждая ось в сборе состоит из внут­

реннего и наружного шарниров равных уг­

ловых скоростей, соединенных с валом оси.

Внутренний шарнир имеет угловую и осе­
вую степени свободы. Наружный шарнир

также имеет угловую степень свободы,

однако он не может перемещаться по оси.

Ведущие полуоси используют один тип
наружного шарнира и один тип внутреннего
шарнира. Внутренние концы обеих ведущих
полуосей включают в себя охватывающий
щлиц, который устанавливается поверх
части оси, выступающей из коробки
передач.
