1F-256 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД НЕИСПРАВНОСТЕЙ 88

ЗАМЫКАНИЕ НА АККУМУЛЯТОРНУЮ БАТАРЕЮ ВЫКЛЮЧАТЕЛЯ

КОНДИЦИОНЕРА (1.3L SOCH и 1.6L DOCH ITMS-6F)

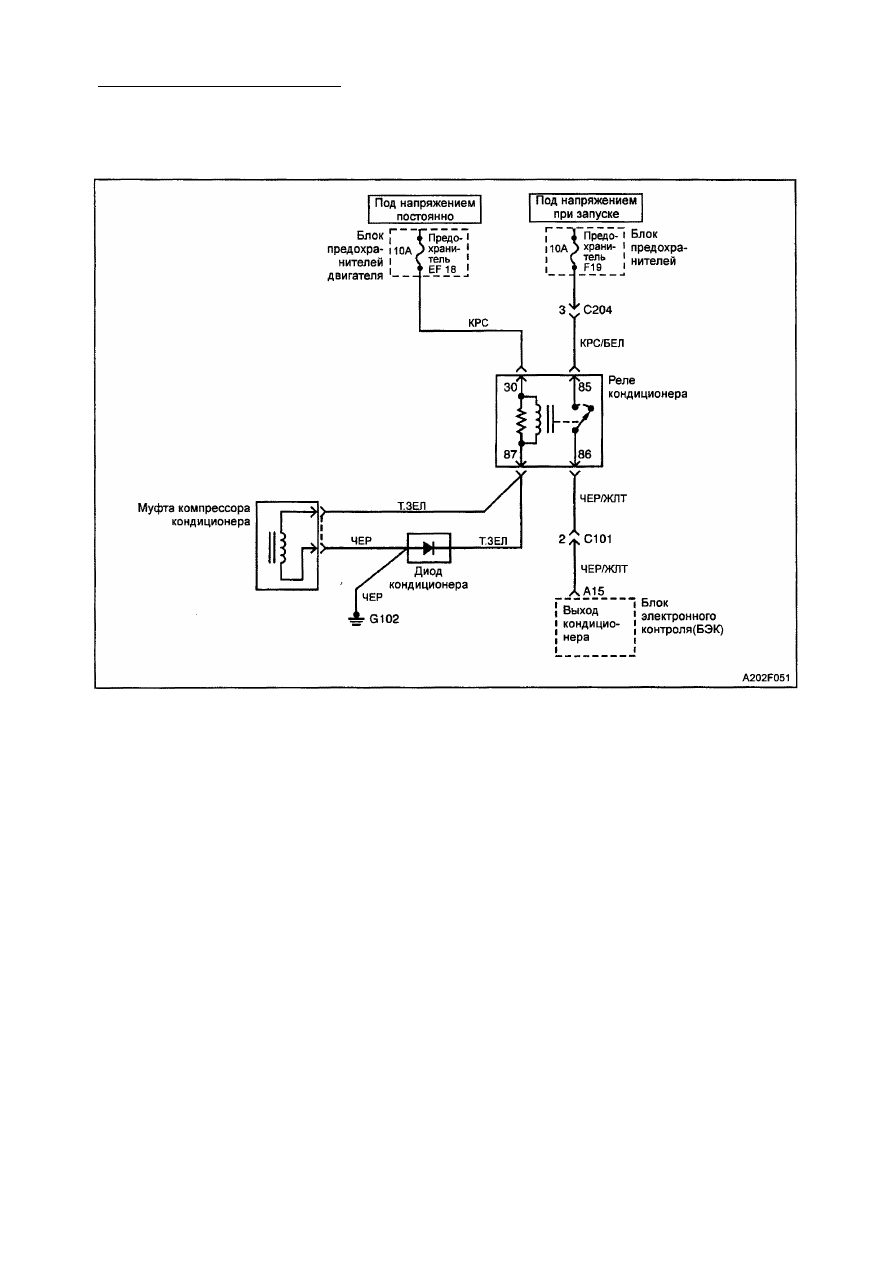

Описание схемы

Когда выключатель кондиционера включен,

блок электронного контроля (БЭК) подклю­
чает реле компрессора кондиционера для

введения в действие компрессора конди­
ционера. При определенных условиях блок
электронного контроля прервет работу
компрессора кондиционера.

Условия  д л я установки кода  8 8 :
• Замыкание на аккумуляторную батарею

присутствует более 2-х секунд.

Рекомендации по  д и а г н о с т и к е

• Проверьте электропроводку разъемов

блока электронного контроля на нали­
чие отпаянных, неправильно собранных
или поврежденных клемм, неправиль­
ного соединения проводки или повреж­

денной электропроводки.

• Если разъемы и электропроводка в

порядке, подключите лампу нахождения
места повреждения электрооборудо­

вания между клеммой 85 разъема реле
компрессора кондиционера и "массой",
подергайте разъемы. Если неисправ­
ность вызвана, контрольная лампа заго­

рится. Это может помочь выделить мес­
то периодически возникающей неис­
правности.

О п и с а н и е теста
Цифры, приведенные ниже, относятся к
пунктам, указанным в диагностической
таблице.

4. Если контрольная лампа продолжает го­

реть после отключения разъема крас­
ного цвета блок электронного контроля,
значит провод между реле разъема кон­

диционера и блоком электронного конт­

роля замкнут на аккумулятор. Если
контрольная лампа гаснет, значит пов­
режден блок электронного контроля.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 257

Код 88 - Выключатель кондиционера замкнут на аккумуляторную

батарею (1.3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Отсоедините реле компрессора кондиционера.

2. Измерьте сопротивление между клеммами 85 и 86

реле компрессора кондиционера.
Измеренная величина сопротивления приближена к

установленной?

Перейти

к п. 6

Перейти

к п. 3

3

Подключите контрольную лампу между клеммой 86
разъема реле кондиционера и «массой».

Контрольная лампа горит?

-

Перейти

к п. 4

Перейти к

"Рекомен­

дациям при

диагнос­

тике"

4

Отключите разъем блока электронного контроля.
Контрольная лампа горит?

-

Перейти

к п. 5

Перейти

к п. 7

5

1. Устраните короткое замыкание в проводе между

клеммой 86 разъема реле кондиционера и клеммой

А15 разъема блока электронного контроля.
2. Сотрите все коды неисправностей с блока
электронного контроля.

3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

6

1. Замените реле компрессора кондиционера.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

7

1. Замените блок электронного контроля.

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

1F - 258 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД НЕИСПРАВНОСТЕЙ 93

НЕИСПРАВНОСТЬ "QUAD-DRIVER" МОДУЛЯ (QDM)

(1.3L SOHC и 1.6L DOHC ITMS-6F)

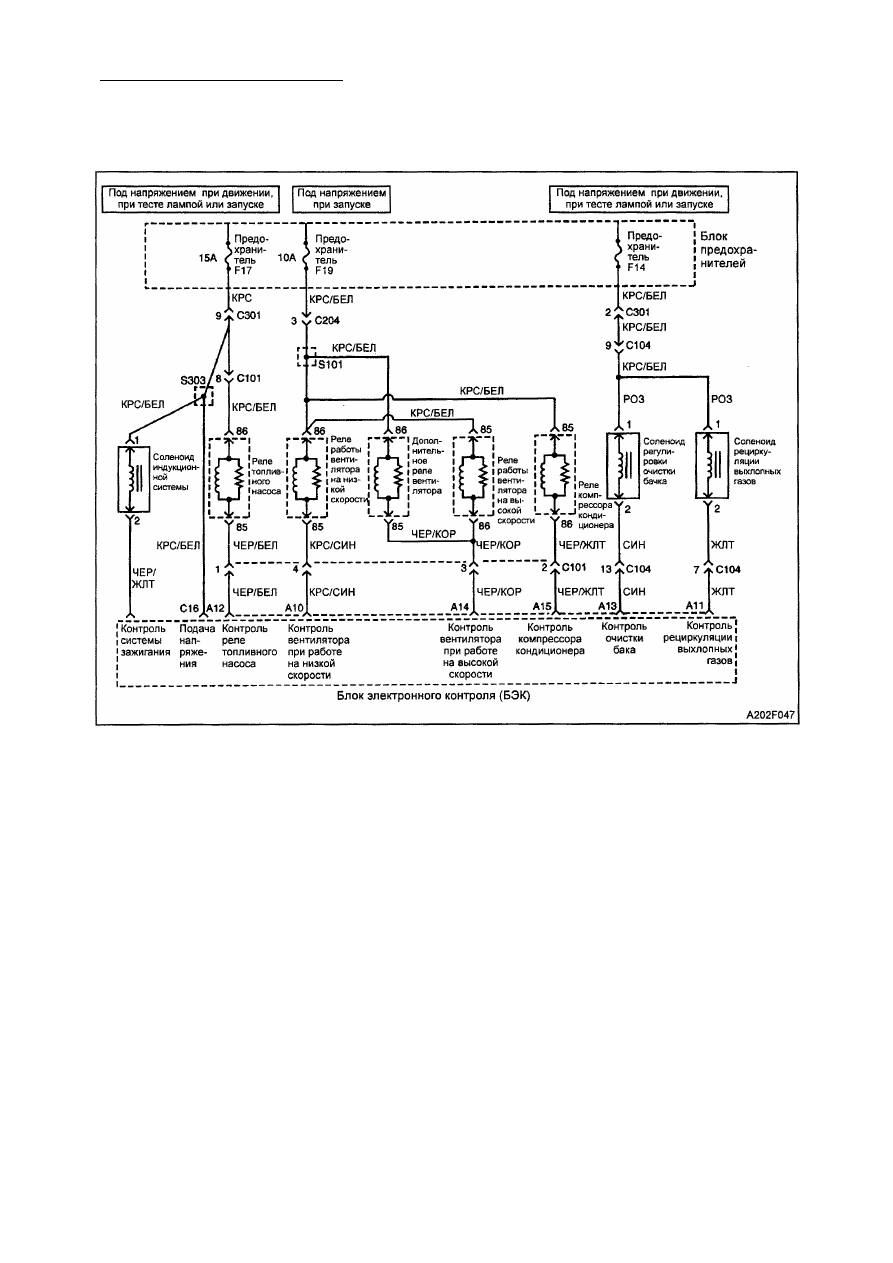

О п и с а н и е  с х е м ы
Блок электронного контроля (БЭК) исполь­
зуется для контроля различных элементов,
таких, которые показаны выше. БЭК
управляет этими устройствами с помощью
QDM. Когда БЭК дает команду о включении
элемента, напряжение выходной цепи
будет низким (около О В). Когда БЭК дает

команду выходной цепи о выключении
элемента, напряжение цепи будет высоким
(примерно равно величине напряжения
аккумуляторной батареи). Первичной функ­
цией QDM является соединение с "массой"
контролируемых элементов.

QDM встроен в БЭК. При слишком большой

утечке тока в цепи управления, QDM
отключается сам. Это дает возможность
QDM сохранить в целости короткозамк-

нутое реле, соленоид или провод. Устра­
ните неисправность в выходной цепи, и
QDM вернется к нормальному режиму
работы. Нет необходимости менять БЭК до

тер пор, пока не будет установлено, что

неисправность исходит из самого блока
электронного контроля.
В каждом QDM есть оценочный контур,
управляемый БЭК. БЭК будет сравнивать
величины напряжения QDM, основанные
на принятых для оценочного контура вели­
чинах. Если цепь обнаружения неисправ­

ности QDM распознает напряжение, отли­

чающееся от нормируемой величины, уста­

новится код неисправностей 93.

Условия  д л я  у с т а н о в к и кода  9 3 :
• Неисправность QDM обнаружена после­

довательно три раза.

Р е к о м е н д а ц и и по  д и а г н о с т и к е

• Признаки неисправности, выявленые

QDM, такие как: "постоянно включено",
"постоянно выключено" определят неис­
правную цепь.

• Контролируйте наличие контакта на всех

клеммах разъема, подергивая их, вклю­

чив в электросхему БЭК. Это может

помочь при обнаружении периодически

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-259

возникающих неисправностей.

• Проверьте, нет ли изогнутых клемм на

разъеме БЭК, а также на разъемах ре­

ле и соленоидов.

• Проверьте, нет ли согнутых штырьков

на БЭК.

• Если код неисправностей 93 встречается

повторно, а никакой явной неисправ­
ности разъема не обнаружено, замените
БЭК.

О п и с а н и е тестов
Цифры, приведенные ниже, относятся к
пунктам, указанным в диагностической
таблице.
2. БЭК не знает какая из цепей управ­

ления явилась причиной установки кода

неисправностей 93. В этом пункте
определяются неисправности по всем
цепям.

3. Замыкание диагностического разъема

(ДР) на "массу", приведет к тому, что БЭК
введет в действие все реле и соле­
ноиды.

Код 93 - Неисправность "QUAD-DRIVER" модуля (QDM)

(1.3L  S O H C и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Отключите разъем красного цвета блока

электронного контроля (БЭК).
2. Включите зажигание.
3. Подсоедините амперметр (установите 2-х ампер­
ную шкалу) между каждой из следующих клемм
разъема блока электронного контроля и «массой»:

А10 - Реле работы вентилятора на высокой

скорости.

А14 - Реле работы вентилятора на низкой скорости.
А15 - Реле компрессора кондиционера.
А12 - Реле топливного насоса.
А13 - Соленоид сброса паров топлива.

Сила измеренного тока находится в установленных
пределах?

<0.75 А, но

не 0A

Перейти к

"Рекомен­

дациям

при диаг­

ностики"

Перейти

к п. 3

4. При отключении "массы" с ДР должна

осуществляться подача напряжения
только на определенное реле и со­
леноид. БЭК больше не замыкается на
"массу".

5. При отключенных разъемах БЭК толь­

ко короткое замыкание на "массу" в
проводке между поврежденным эле­
ментом и блоком электронного контоля
приведет к включению контрольной

лампочки.

7. Если никаких проблем в проводке не

обнаружено, и разъемы в порядке,
замените поврежденные реле или
соленоид.

11. Если на поврежденный элемент не

подается напряжения, проверьте, нет

ли сгоревшего предохранителя или

разомкнутой цепи. Если предохра­
нитель сгорел, найдите и устраните
короткое замыкание на "массу" в цепи
подачи напряжения.
