Дэу Ланос. Руководство по ремонту - часть 193

1F - 248 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД 63 - Электронная регулировка момента зажигания "В"

короткозамкнута на "массу" (1.3L SOHC И 1.6L DOHC ITMS-6F) (окончание)

Пункт

Действие

Величина

Да

Нет

7

1. Устраните разомкнутую цепь или замыкание на
«массу» между клеммой А разъема катушки зажига­
ния и клеммой D14 разъема блока электронного
контроля.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

8

Проверьте нет ли повреждений проводов или

электропроводки цепи зажигания, которые могут

привести к периодическому появлению повреждений
цепи или вызвать короткое замыкание на «массу».
Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 11

9

1. Отремонтируйте провода или клеммы разъемов.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

10

1. Отключите зажигание.

2. Замените узел катушки зажигания.
3. Сотрите все коды неисправностей с блока
электронного контроля.
4. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

11

1. Замените блок электронного контроля.

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 249

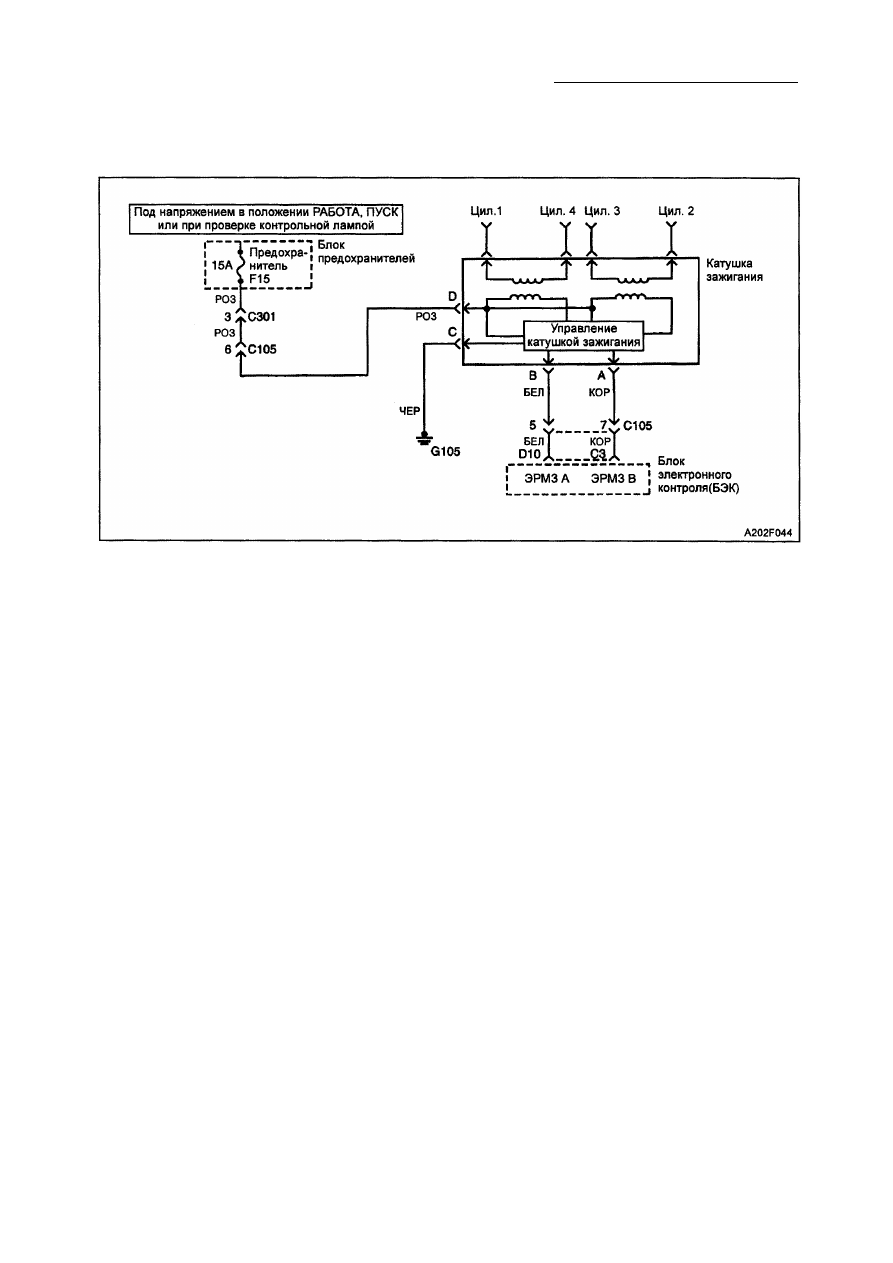

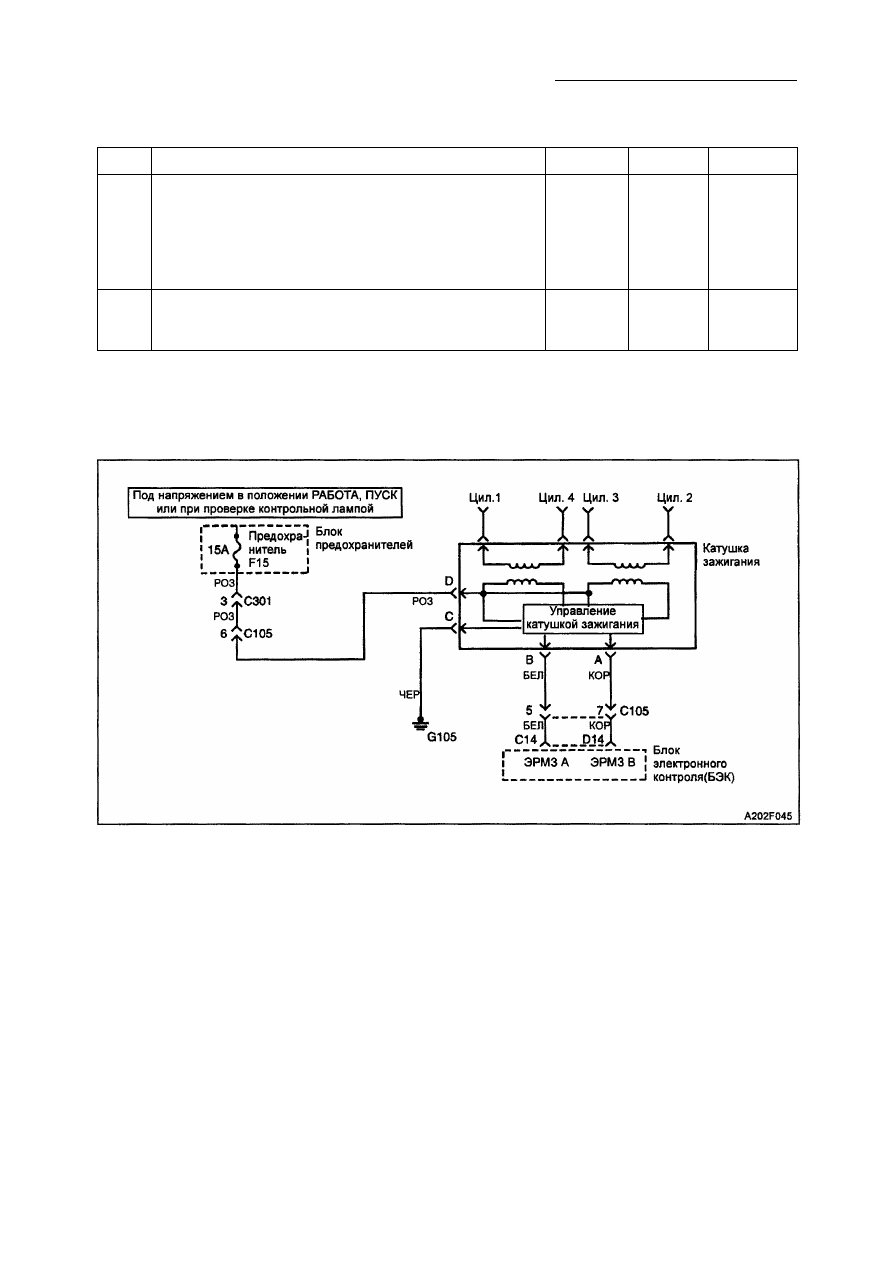

КОД НЕИСПРАВНОСТЕЙ 64

КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ" В ЭЛЕКТРОННОЙ РЕГУЛИРОВКЕ

МОМЕНТА ЗАЖИГАНИЯ "А" (1.3L и 1.5L SOHC IEFI-6)

Условия  д л я установки кода 64:
• Блок электронного контроля не подает

напряжения через контур "А" электрон­
ной регулировки момента зажигания в то
время, как исходные импульсы посту­
пают на блок электронного контроля с

датчика положения коленчатого вала.

• Эта ошибка встречается чаще 10 раз.

Рекомендации по диагностике

• Проверьте электропроводку блока элек­

тронного контроля на наличие отпаян­

ных клемм, неправильно собранных или
сломанных клемм, неправильного сое­

динения проводки или поврежденной

электропроводки.

• Если соединения и электропроводка в

порядке, подключите цифровой вольт­
метр или осциллограф между повреж­

денной клеммой и "массой", подергайте

разъемы и электропроводку. Если неис­
правность найдена, показание напря­

жения или диаграмма осциллографа

изменятся.

О п и с а н и е теста
Цифры, приведенные ниже, относятся к
пунктам, указанным в диагностической

таблице.

3. На этой стадии проверяются электрон­

ная регулировка момента зажигания
"А", и "масса" блока электронного конт­
роля.

6. Разомкнутая цепь или короткое замы­

кание на "массу", возникающие перио­

дически, могут быть вызваны неисправ­

ностью провода электронной регули­
ровки момента зажигания "А", идущего с
блока электронного контроля.

11. Если с проводкой цепи проблем нет, и в

то же время с блока электронного

контроля не поступает выходной сигнал,

значит блок электронного контроля

неисправен.

1F - 250 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД 64 - Короткое замыкание на "массу" в электронной регулировке

момента зажигания "А" (1.3L и 1.5L SOHC IEFI-6)

Пункт

Действие

Величина

Да

Нет

1

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Отключите разъем катушки зажигания.

2. Проверьте клеммы разъема катушки зажигания для

того, чтобы убедиться в том, что все клеммы уста­

новлены правильно, и ни одна из них не соприкаса­
ется с другой.

-

Перейти

к п. 9

Перейти

к п. 3

3

1. Подсоедините вольтметр между клеммой В и

клеммой С катушки зажигания.
2. Запустите двигатель.
Величина напряжения колеблется в установленных
пределах?

0,2-2,0 В

Перейти

к п. 4

Перейти

к п. 10

4

1. Отключите зажигание.

2. Отключите разъем белого цвета блока электрон­

ного контроля (БЭК).
3. Проверьте, нет ли никаких поврежденных клемм на
разъеме D10 блока электронного контроля или около
клеммы D10.
Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 5

5

Проверьте, нет ли разомкнутой цепи или короткого

замыкания на "массу" между клеммой В разъема
катушки зажигания и клеммой D10 разъема блока
электронного контроля.

-

Перейти

к п. 7

Перейти

к п. 6

6

Проверьте, нет ли разомкнутой цепи или короткого

замыкания на "массу" между клеммой В разъема

катушки зажигания и клеммой D10 разъема блока
электронного контроля, подергайте разъемы и
электропроводку цепи зажигания.
Неисправность обнаружена?

-

Перейти

к п. 7

Перейти

к п. 8

7

1. Устраните разомкнутую цепь или короткое

замыкание на "массу" между клеммой В разъема
катушки зажигания и клеммой D10 разъема блока
электронного контроля.
2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

8

Проверьте, нет ли повреждений проводов и

электропроводки цепи зажигания, которые могут
привести к периодическому появлению разомкнутой
цепи или вызвать короткое замыкание на "массу".
Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 11

9

1. Отремонтируйте провод, разъем или клемму.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 251

КОД 64 - Короткое замыкание на "массу" в электронной регулировке

момента зажигания "А" (1.3L и 1.5L SOHC IEFI-6) (окончание)

Пункт

Действие

Величина

Да

Нет

10

1. Отключите зажигание.

2. Замените узел катушки зажигания.

3. Сотрите все коды диагностических повреждений с
блока электронного контроля.

4. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

11

1. Замените блок электронного контроля.

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

КОД НЕИСПРАВНОСТЕЙ 64

КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ" В ЭЛЕКТРОННОЙ РЕГУЛИРОВКЕ

МОМЕНТА ЗАЖИГАНИЯ "A" (1.3LSOHC и 1.5L DOHC IEFI-6F)

О п и с а н и е  с х е м ы
Катушка зажигания питается напряжением
аккумуляторной батареи в том случае,
когда зажигание включено. Блок электрон­
ного контроля (БЭК) запитывает первичную
обмотку катушки зажигания. Затем напря­

жение индуцируется во вторичной обмот­

ке катушки зажигания. Контроль катушки

зажигания осуществляется для двух конту­
ров электронной регулировки момента за­
жигания (ЭРМЗ) отдельно.

Условия  д л я установки кода 64:
• Блок электронного контроля не подает

напряжения через контур "А" электрон­
ной регулировки момента зажигания в то
время, как на блок электронного контро­

ля поступают исходные импульсы с
датчика положения коленчатого вала.

• Эта ошибка встречается чаще 6 раз.

Р е к о м е н д а ц и и по  д и а г н о с т и к е

• Проверьте разъемы электропроводки

блока электронного контроля на наличие
отпаянных клемм, неправильно собран­
ных или поврежденных клемм, непра­
вильного соединения проводки или пов­
режденной электропроводки.

• Если разъемы и электропроводка в по­

рядке, подсоедините цифровой вольт­
метр или осциллограф между повреж­

денной клеммой и "массой", подергайте

разъемы и электропроводку. Если неис­
правность найдена, показание напря­

жения или диаграмма осциллографа

изменятся.
