Дэу Ланос. Руководство по ремонту - часть 192





1F - 244 КОНТРОЛЬ ДВИГАТЕЛЯ

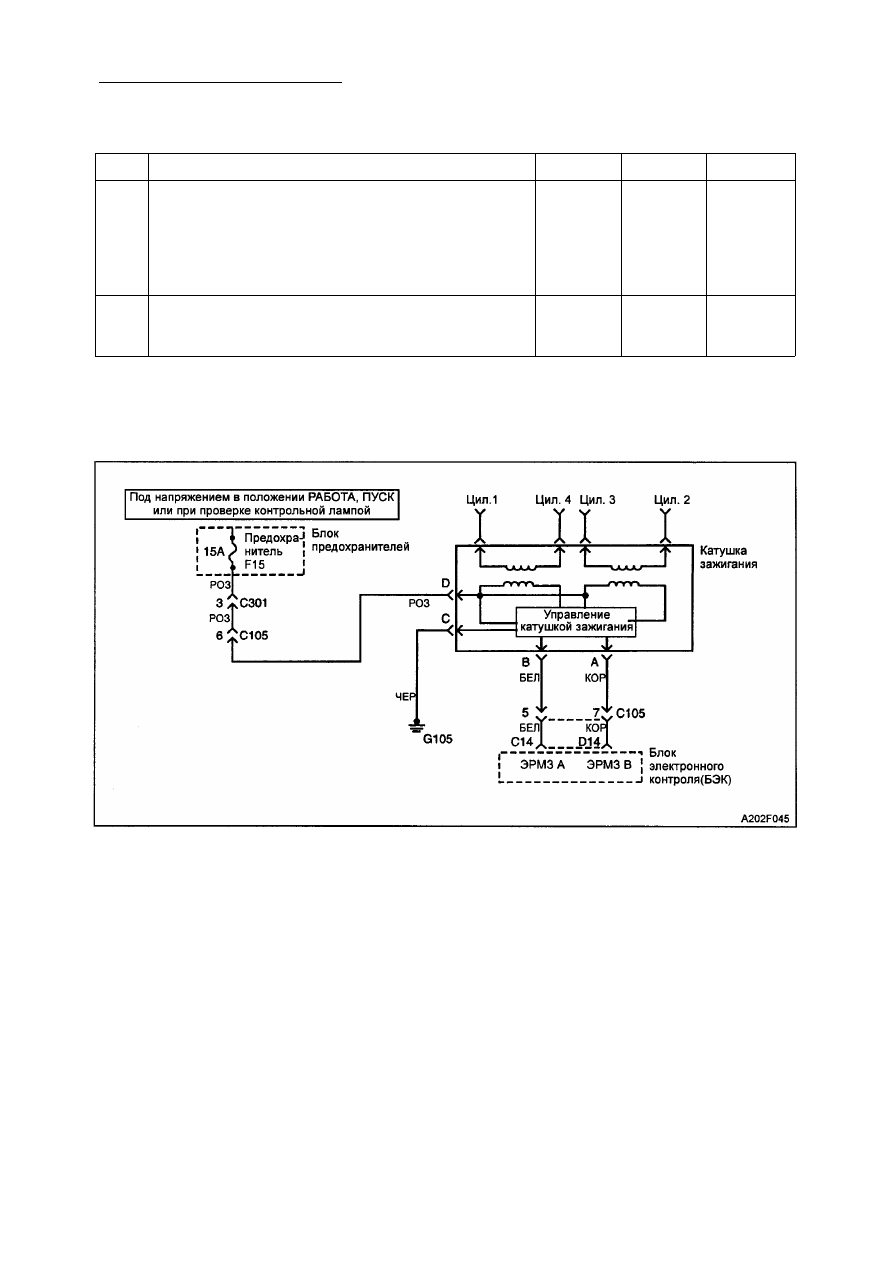

КОД НЕИСПРАВНОСТЕЙ 63

ЭЛЕКТРОННАЯ РЕГУЛИРОВКА МОМЕНТА ЗАЖИГАНИЯ "В"

КОРОТКОЗАМКНУТА НА "МАССУ" (1.3L И 1.5L SOHC IEFI-6)

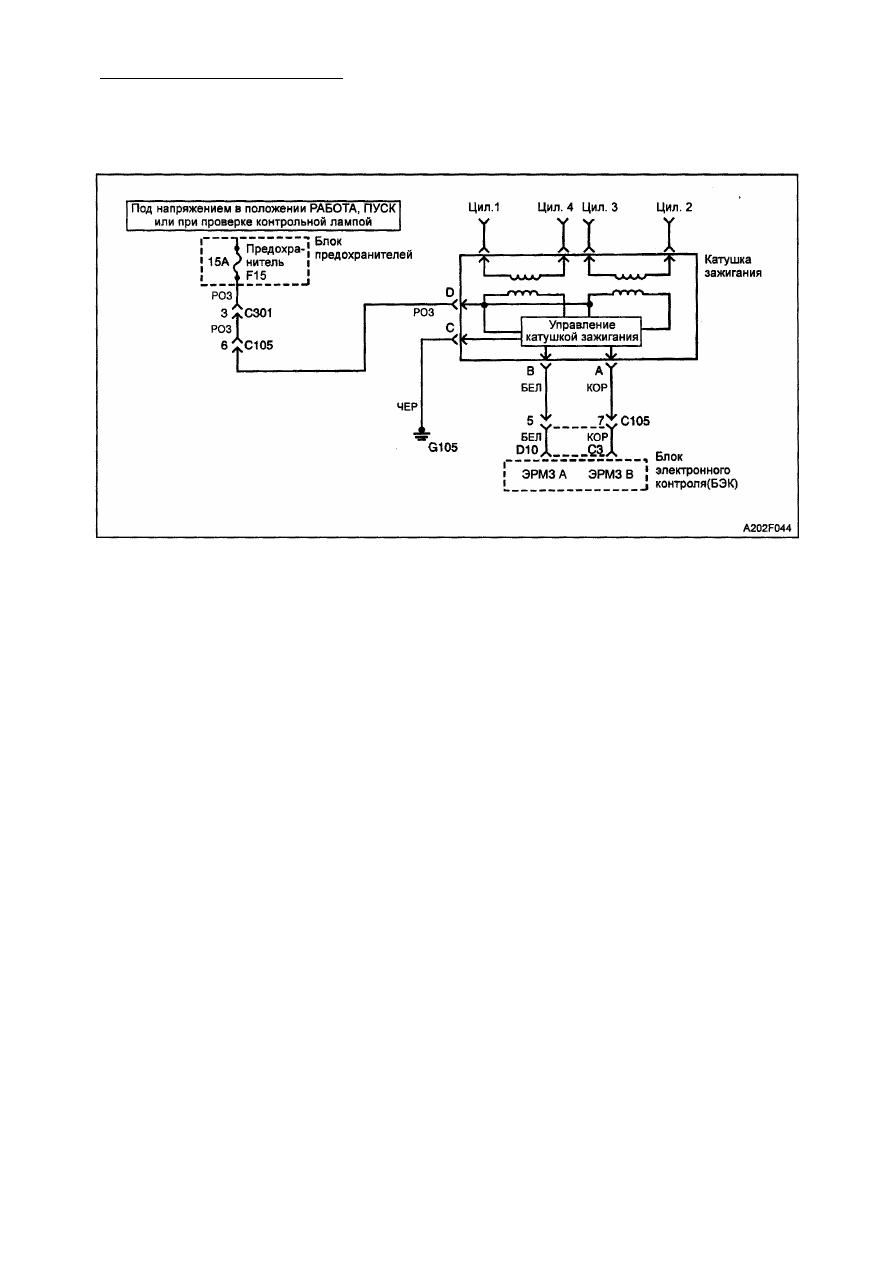

О п и с а н и е  с х е м ы
Катушка зажигания питается напряжением
аккумуляторной батареи. Блок электрон­
ного контроля (БЭК) возбуждает первичную
обмотку катушки зажигания. Затем напря­

жение индуцируется во вторичной обмотке

катушки зажигания. Контроль этой катушки

зажигания осуществляется для двух кон­
туров электронных регулировок моментов
зажигания (ЭРМЗ) раздельно.

Условия  д л я  у с т а н о в к и кода  6 3 :
• Блок электронного контроля не подает

напряжения через контур "В" электрон­
ной регулировки момента зажигания в то
время, как исходные импульсы посту­
пают на блок электронного контроля с

датчика положения коленчатого вала.

• Эта ошибка встречается чаще 10 раз.

Рекомендации по  д и а г н о с т и к е

• Проверьте электропроводку блока элек­

тронного контроля на наличие отпаян­

ных клемм, неправильно собранных или
сломанных клемм, неправильного сое­

динения проводки или поврежденной

электропроводки.

• Если соединения и электропроводка в

порядке, подключите цифровой вольт­
метр или осциллограф между повреж­

денной клеммой и "массой", подергайте

разъемы и электропроводку. Если неис­
правность найдена, показание напря­
жения или диаграмма осциллографа
изменятся.

О п и с а н и е теста
Цифры, приведенные ниже, относятся к
пунктам, указанным в диагностической
таблице.

3. На этой стадии проверяются и элек­

тронная регулировка момента зажи­

гания "В", и "массу", идущее с блока
электронного контроля.

6. Разомкнутая цепь или короткое замы­

кание на "массу", возникающие перио­

дически, могут быть вызваны неисправ­

ностью провода электронной регули­
ровки момента зажигания "В", идущего с
блока электронного контроля.

11. Если с проводкой цепи проблем нет, и в

то же время с блока электронного

контроля не поступает выходной сигнал,
значит блок электронного контроля
неисправен.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 245

Код 63 - Электронная регулировка момента зажигания короткозамкнута

на "массу"(1.31_ и 1.5L SOHC IEFI-6)

Пункт

Действие

Величина

Да

Нет

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

1. Отключите разъем катушки зажигания.

2. Проверьте клеммы разъема катушки зажигания для

того, чтобы убедиться в том, что все клеммы
установлены правильно, и ни одна из них не
соприкасается с другой.

-

Перейти

к п. 9

Перейти

к п. 3

1. Подсоедините вольтметр между клеммой А и

клеммой С катушки зажигания.

2. Запустите двигатель.

Величина напряжения колеблется в установленных
пределах?

0,2-2,0 В

Перейти

к п. 4

Перейти

к п. 10

1. Отключите зажигание.

2. Отключите разъем белого цвета блока электрон­
ного контроля (БЭК).
3. Проверьте, нет ли никаких поврежденных клемм на
разъеме блока электронного контроля или около
клеммы С3.
Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 5

Проверьте, нет ли повреждений цепи или короткого

замыкания на "массу" между клеммой А разъема
катушки зажигания и клеммой С3 разъема блока
электронного контроля.

-

Перейти

к п. 7

Перейти

к п. 6

Проверьте, нет ли повреждений цепи или короткого

замыкания на "массу" между клеммой А разъема
катушки зажигания и клеммой С3 разъема блока
электронного контроля, перемещая разъемы и
электропроводку цепи зажигания.

Неисправность обнаружена?

-

Перейти

к п. 7

Перейти

к п. 8

1. Исправьте обрыв цепи или короткое замыкание на

"массу" между клеммой А разъема катушки зажига­
ния и клеммой С3 разъема блока электронного

контроля.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

Проверьте, нет ли повреждений проводов и
электропроводки цепи зажигания, которые могут
привести к периодическому появлению повреждений
цепи или вызвать короткое замыкание на "массу".
Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 11

1. Отремонтируйте провод, разъем или клемму.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

1F-246 КОНТРОЛЬ ДВИГАТЕЛЯ

Код 63 - Электронная регулировка момента зажигания короткозамкнута

на "массу"(1.3L и 1.5L SOHC IEFI-6) (окончание)

Пункт

Действие

Величина

Да

Нет

10

1. Отключите зажигание.

2. Замените узел катушки зажигания.
3. Сотрите все коды неисправностей с блока
электронного контроля.
4. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

11

1. Замените блок электронного контроля.

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

КОД НЕИСПРАВНОСТЕЙ 63

ЭЛЕКТРОННАЯ РЕГУЛИРОВКА МОМЕНТА ЗАЖИГАНИЯ "В"

КОРОТКОЗАМКНУТА НА "МАССУ" (1.3L SOHC И 1.6L DOHC ITMS-6F)

Описание схемы

Катушка зажигания питается напряжением

аккумуляторной батареи в том случае,
когда зажигание включено. Блок электрон­
ного контроля (БЭК) возбуждает первичную
обмотку катушки зажигания. Затем напря­

жение индуцируется во вторичной обмотке

катушки зажигания. Контроль катушки за­

жигания осуществляется для двух конту­

ров электронной регулировки момента

зажигания (ЭРМЗ) отдельно.

Условия  д л я установки кода  6 3 :
• Блок электронного контроля не подает

напряжения через контур "В" электрон­
ной регулировки момента зажигания в то
время, как на блок электронного контро­

ля поступают исходные импульсы с
датчика положения коленчатого вала.

• Эта ошибка встречается чаще 6 раз.

Рекомендации по  д и а г н о с т и к е

• Проверьте разъемы электропроводки

блока электронного контроля на нали­
чие отпаянных клемм, неправильно соб­
ранных или поврежденных клемм, неп­
равильного соединения проводки или
поврежденной электропроводки.

• Если разъемы и электропроводка в по­

рядке, подсоедините цифровой вольт­
метр или осциллограф между повреж­

денной клеммой и "массой", подергайте

разъемы и электропроводку. Если неис­
правность найдена, показание напря­

жения или диаграмма осциллографа

изменятся.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-247

О п и с а н и е теста

Цифры приведенные ниже, относятся к
пунктам указанным в диагностической

таблице.

3. В этом пункте проверяются электрон­

ная регулировка момента зажигания "В"
и "масса" блока электронного контроля.

6. Периодически появляющиеся разомк­

нутая цепь или короткое замыкание на
"массу" могут свидетельствовать о

КОД 63 - Электронная регулировка момента зажигания "В"

короткозамкнута на "массу" (1.3L SOHC И 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

Проводилась ли диагностическая проверка системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

1. Отключите разъем катушки зажигания.

2. Проверьте клеммы разъема катушки зажигания,
чтобы убедиться в том, что все клеммы установлены

правильно, и ни одна из них не соприкасается с

другой.

Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 3

1. Подсоедините вольтметр между клеммой А и
клеммой С катушки зажигания. Запустите двигатель.
Величина напряжения колеблется в установленных
пределах?

0,2-2,0 В

Перейти

к п. 4

Перейти

к п. 10

1. Отключите зажигание.

2. Отключите разъем белого цвета блока электрон­

ного контроля.
3. Проверьте, нет ли поврежденных штырей на
клемме D14 разъема блока электронного контроля.
Неисправность обнаружена?

-

Перейти

к п. 9

Перейти

к п. 5

Проверьте, нет ли повреждений цепи или замыкания
между клеммой А разъема катушки зажигания и
клеммой D14 блока электронного контроля.
Неисправность обнаружена?

-

Перейти

к п. 7

Перейти

к п. 6

Проверьте, нет ли повреждений цепи или замыкания
между клеммой А разъема катушки зажигания и
клеммой D14 разъема блока электронного контроля,

для этого подергайте разъемы и катушку зажигания в

разные стороны.
Неисправность обнаружена?

-

Перейти

к п. 7

Перейти

к п. 8

1. Устраните разомкнутую цепь или замыкание на
«массу» между клеммой А разъема катушки зажига­
ния и клеммой D14 разъема блока электронного
контроля.

2. Сотрите все коды неисправностей с блока
электронного контроля.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

неисправности провода электронной
регулировки момента зажигания "В",
идущего с блока электронного контроля.

11. Если никаких проблем в проводке цепи

нет, а с блока электронного контроля
сигнал все еще не поступает, значит
неисправен блок электронного конт­
роля.
