Дэу Ланос. Руководство по ремонту - часть 160





1F -116 КОНТРОЛЬ ДВИГАТЕЛЯ

КН 3 - Низкие обороты второго вентилятора

(1,3L SOHC и 1,6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

Определите, была ли проведена диагностическая
проверка системы?

-

Перейти

к п. 2

Перейти к

диагнос­

тической
проверке

системы

Осмотрите предохранитель F19.

Предохранитель в хорошем состоянии?

-

Перейти

к п. 4

Перейти

к п. 3

1. Замените предохранитель.

2. Сотрите все коды неисправностей (КН) из памяти
блока электронного контроля (БЭК).

3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

1. Отсоедините реле высокой скорости вентилятора

радиатора.
2. Измерьте сопротивление между клеммами 85 и 86
реле высокой скорости вентилятора радиатора.
Контур оголен или замкнут с "массой"?

-

Перейти

к п. 5

Перейти

к п. 6

1. Замените реле высокой скорости вентилятора
радиатора.

2. Сотрите все КН из памяти БЭК.
3. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

1. Отсоедините последовательное/параллельное реле

вентилятора радиатора.
2. Измерьте сопротивление между клеммами 85 и 86
последовательного/параллельного реле вентилятора
радиатора.

Контур оголен или замкнут с "массой"?

-

Перейти

к п. 7

Перейти

к п. 8

1. Замените последовательное/параллельное реле
вентилятора радиатора.

2. Сотрите все КН из памяти БЭК.
3. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

Проверьте целостность провода между клеммой 85
разъема реле высокой скорости вентилятора радиа­

тора и клеммой А14 разъема БЭК.

Неисправность обнаружена?

-

Перейти

к п. 10

Перейти

к п. 9

Проверьте целостность провода между клеммой 85
разъема последовательного/параллельного реле
вентилятора радиатора и клеммой А14 разъема БЭК.
Неисправность обнаружена?

-

Перейти

к п. 10

Перейти

к п. 11

10

1. Отремонтируйте электропроводку.

2. Сотрите все КН из памяти БЭК.
3. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-117

КН 3 - Низкие обороты второго вентилятора

(1,3L SOHC и 1,6L DOHC ITMS-6F) (окончание)

Пункт

Действие

Величина

Да

Нет

11

1. Выключите зажигание.

2. Присоедините реле высокой скорости вентилятора
радиатора.
3. Присоедините последовательное/параллельное

реле вентилятора радиатора.

4. Присоедините красный разъем БЭК.

5. Вставьте перемычку между клеммами А и В и
клеммой диагностического разъема.
6. Включите зажигание.
7. Проверочной лампой, присоединенной к аккумулято­
ру, проверьте клемму А14 разъема БЭК.
Контрольная лампа горит?

-

Перейти к

"Рекомен­

дациям

при диаг­

ностике"

Перейти

к п. 12

12

1. Выключите зажигание.

2. Отсоедините красный разъем БЭК.
3. Проверьте надежность крепления клеммы А14.

Неисправность обнаружена?

-

Перейти

к п. 13

Перейти

к п. 14

13

1. Замените или отремонтируйте клемму разъема.

2. Сотрите все КН из памяти БЭК.
3. Проведите диагностическую проверку системы.
Ремонт окончен?

-

Система в

порядке

-

14

1. Замените БЭК.

2. Проведите диагностическую проверку системы.

Ремонт окончен?

-

Система в

порядке

-

1F-118 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД НЕИСПРАВНОСТЕЙ 4

ВЫСОКИЕ ОБОРОТЫ ВТОРОГО ВЕНТИЛЯТОРА

(1.3LSOHC Й 1.6L DOHC ITMS-6F)

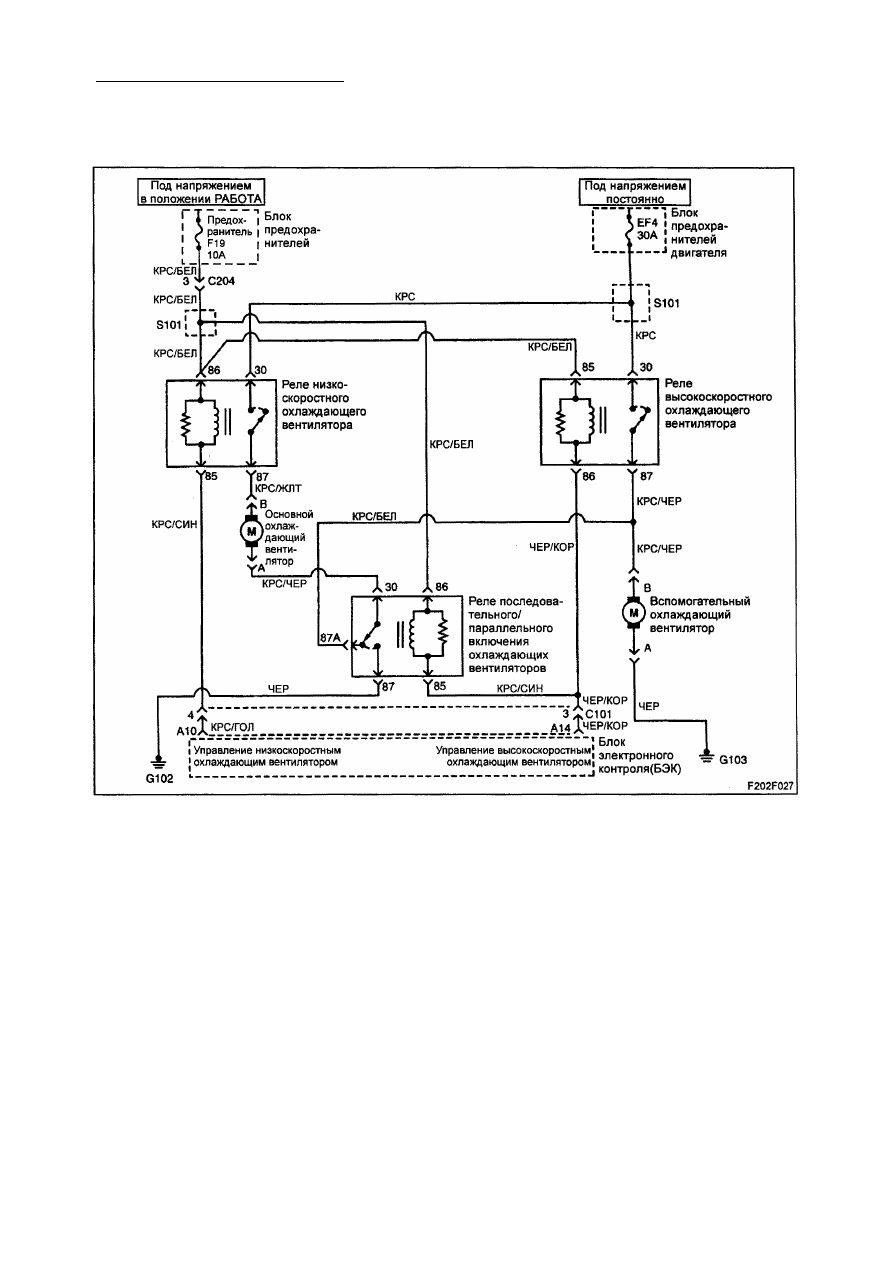

Пояснения к схеме
Реле высокоскоростного охлаждающего
вентилятора управляется блоком элек­

тронного контроля (БЭК). Для включения

высокоскоростного охлаждающего венти­

лятора, БЭК замыкает на "массу" указанное

реле и одновременно замыкает на "массу"
реле низкоскоростного охлаждающего вен­

тилятора. БЭК определяет момент вклю­
чения реле высокоскоростного охлаж­
дающего вентилятора в зависимости от
температуры охлаждающей жидкости и
давления на напорной стороне в системе

кондиционирования воздуха.

Условия  д л я  у с т а н о в к и кода 4
• Имеет место замыкание цепи управ­

ления на аккумуляторную батарею и
данное состояние продолжается более
2 секунд.

Р е к о м е н д а ц и и по  д и а г н о с т и к е

• Неустойчивый характер неисправности

может быть вызван плохим электричес­
ким контактом, повреждением изоляции
электропроводки или повреждением
проводов внутри изоляции.

О п и с а н и е  п р о ц е д у р ы проверки
Нижеследующие цифры соответствуют
номерам пунктов на диагностической
таблице.
2. В данном пункте проверяется электро­

проводка на возможность замыкания на
аккумуляторную батарею.

4. В данном пункте проверяется возмож­

ность закорачивания реле.

6. В данном пункте проверяется возмож­

ность закорачивания реле.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 119

Код 4 - Высокие обороты второго вентилятора

(1.3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

Была ли проведена диагностическая проверка

системы ?

-

Перейти

к п. 2

Перейти к

"Диагности­

ческой

проверке

системы"

1. Отсоедините красный разъем блока электронного

контроля (БЭК).

2. Отсоедините реле высокоскоростного охлаждаю­

щего вентилятора и реле последовательного/парал­

лельного включения охлаждающих вентиляторов.

3. Измерьте напряжение между клеммой А14
разъема БЭК и "массой".
Соответствует ли величина измеренного напряжения
указанному значению?

0 В

Перейти

к п. 4

Перейти

к п. 3

1. Устраните замыкание на аккумулятор между

клеммой 85 разъема реле высокоскоростного охлаж­

дающего вентилятора или реле последовательного /

параллельного включения охлаждающих вентиля­

торов, и клеммой А14 разъема БЭК.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

Измерьте сопротивление между клеммами 85 и 86
реле высокоскоростного охлаждающего вентилятора.

Соответствует ли величина сопротивления
указанному значению?

~0 Ом

Перейти

к п. 5

Перейти

к п. 6

1. Замените реле высокоскоростного охлаждающего

вентилятора.
2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

Измерьте сопротивление между клеммами 85 и 86
реле последовательного / параллельного включе­
ния охлаждающих вентиляторов.
Соответствует ли величина измеренного сопротив­

ления указанному значению?

~0 Ом

Перейти

к п. 7

Перейти

к п. 8

1. Замените реле последовательного / параллель­

ного включения охлаждающих вентиляторов.
2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

Произведите проверку на возможность плохого
электрического контакта на клемме А14 разъема
БЭК.
Обнаружена ли причина неисправности?

-

Перейти

к п. 9

Перейти

к п. 10

1. Отремонтируйте или замените клемму разъема,

при необходимости.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.

Завершен ли ремонт?

-

Система в

порядке

-

10

1. Замените БЭК.

2. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-
