Дэу Ланос. Руководство по ремонту - часть 156

1F - 100 КОНТРОЛЬ ДВИГАТЕЛЯ

Проверка цепи вентилятора радиатора (с кондиционером)

(1,3L и 1,5L SOHC IEFI-6) (продолжение)

Пункт

Действие

Величина

Да

Нет

32

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой А

разъема основного вентилятора и клеммой «+»
аккумулятора.
3. Включите зажигание.

4. Заведите двигатель.

Контрольная лампа горит?

-

Перейти

к п. 28

Перейти

к п. 17

33

1. Выключите зажигание.

2. Отсоедините разъем реле высокой скорости

вентилятора радиатора.
3. Присоедините контрольную лампу между клеммой 86
разъема реле высокой скорости вентилятора и
«массой».

4. Включите зажигание.

Контрольная лампа горит?

-

Перейти

к п. 34

Перейти

к п. 44

34

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой 30

разъема реле высокой скорости вентилятора и
«массой».
Контрольная лампа горит?

-

Перейти

к п. 35

Перейти

к п. 45

35

1. Отсоедините последовательное/параллельное реле

вентилятора радиатора.

2. Присоедините контрольную лампу между клеммой 86

разъема последовательного/параллельного реле
вентилятора радиатора и «массой».
3. Включите зажигание.
Контрольная лампа горит?

-

Перейти

к п. 36

Перейти

к п. 46

36

1. Отсоедините последовательное/параллельное реле

вентилятора радиатора.
2. Присоедините контрольную лампу между клеммой 87
разъема последовательного/параллельного реле
вентилятора радиатора и клеммой «+» аккумулятора.

Контрольная лампа горит?

-

Перейти

к п. 37

Перейти

к п. 47

37

1. Присоедините разъем основного вентилятора
радиатора.

2. Присоедините реле высокой скорости вентилятора
радиатора.
3. Присоедините последовательное/параллельное

реле вентилятора радиатора.

4. Отсоедините разъем БЭК.
5. Вставьте перемычку с предохранителем между

клеммой А9 разъема БЭК и «массой».
6. Вставьте перемычку с предохранителем между
клеммой В4 разъема БЭК и «массой».
7. Включите зажигание.
Вентилятор радиатора работает на высокой скорости?

-

Перейти

к п. 30

Перейти

к п. 38

38

1. Выключите зажигание.

2. Проверьте целостность провода между клеммой 86
разъема реле высокой скорости вентилятора и
клеммой В4 разъема БЭК.

Неисправность найдена?

-

Перейти

к п. 22

Перейти

к п. 39

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-101

Пункт

Действие

Величина

Да

Нет

39

1. Отсоедините реле высокой скорости вентилятора

радиатора,
2. Присоедините контрольную лампу между клеммой 87
разъема последовательного/параллельного реле
вентилятора радиатора и клеммой «+» аккумулятора.

Контрольная лампа горит?

-

Перейти

к п. 40

Перейти

к п. 48

40

1. Отсоедините разъем БЭК.

2. Вставьте перемычку с предохранителем между
клеммой В4 разъема БЭК и «массой».
3. Отсоедините последовательное/параллельное реле

вентилятора радиатора.

4. Присоедините контрольную лампу между клеммой 85

разъема последовательного/параллельного реле
вентилятора радиатора и клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 41

Перейти

к п. 49

41

1. Присоедините последовательное/параллельное

реле вентилятора радиатора.
2. Вставьте перемычку с предохранителем между
клеммой В4 разъема БЭК и «массой».
3. Отсоедините реле высокой скорости вентилятора
радиатора.
4. Вставьте перемычку с предохранителем между
клеммами 30 и 87 разъема реле высокой скорости
вентилятора радиатора.
5. Отсоедините реле малой скорости вентилятора
радиатора.
6. Вставьте перемычку с предохранителем между

клеммами 30 и 87 разъема реле малой скорости
вентилятора радиатора.
7. Включите зажигание.
Вентиляторы радиатора работают на большой
скорости?

-

Перейти

к п. 43

Перейти

к п. 42

42

1. Выключите зажигание.

2. Вставьте перемычку с предохранителем между
клеммой В4 разъема БЭК и «массой».
3. Отсоедините последовательное/параллельное реле
вентилятора радиатора.
4. Вставьте перемычку с предохранителем между

клеммами 30 и 87 разъема последовательного/парал­

лельного реле вентилятора радиатора.

5. Вставьте перемычку с предохранителем между
клеммами 30 и 87 разъема реле малой скорости
вентилятора радиатора.
6. Включите зажигание.
Вентиляторы радиатора работают на большой
скорости?

-

Перейти

к п. 27

-

43

Замените реле высокой скорости вентилятора
радиатора.
Ремонт окончен?

-

Система в

порядке

-

44

Восстановите целостность провода между клеммой 85
разъема реле высокой скорости вентилятора и замком

зажигания.

Ремонт окончен?

-

Система в

порядке

-

Проверка цепи вентилятора радиатора (с кондиционером)

(1,31_ и 1,5L SOHC IEFI-6) (продолжение)

1F -102 КОНТРОЛЬ ДВИГАТЕЛЯ

Проверка цепи вентилятора радиатора (с кондиционером)

(1.3L и 1,5L SOHC IEFI-6) (окончание)

Пункт

Действие

Величина

Да

Нет

45

Отремонтируйте провод между клеммой 30 разъема
реле высокой скорости вентилятора и аккумулятором.
Ремонт окончен?

-

Система в

порядке

-

46

Отремонтируйте провод между клеммой 86 разъема
последовательного/параллельного реле вентилятора
радиатора и замком зажигания.

Ремонт окончен?

-

Система в

порядке

-

47

Отремонтируйте провод между клеммой 87 разъема
последовательного/параллельного реле вентилятора
радиатора и «массой».

Ремонт окончен?

-

Система в

порядке

-

48

Восстановите целостность провода между клеммой 87
разъема реле высокой скорости вентилятора и клем­
мой В разъема дополнительного вентилятора.
Ремонт окончен?

-

Система в

порядке

-

49

Отремонтируйте провод между клеммой 85 разъема
последовательного/параллельного реле вентилятора
радиатора и клеммой В4 разъема БЭК.

Ремонт окончен?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-103

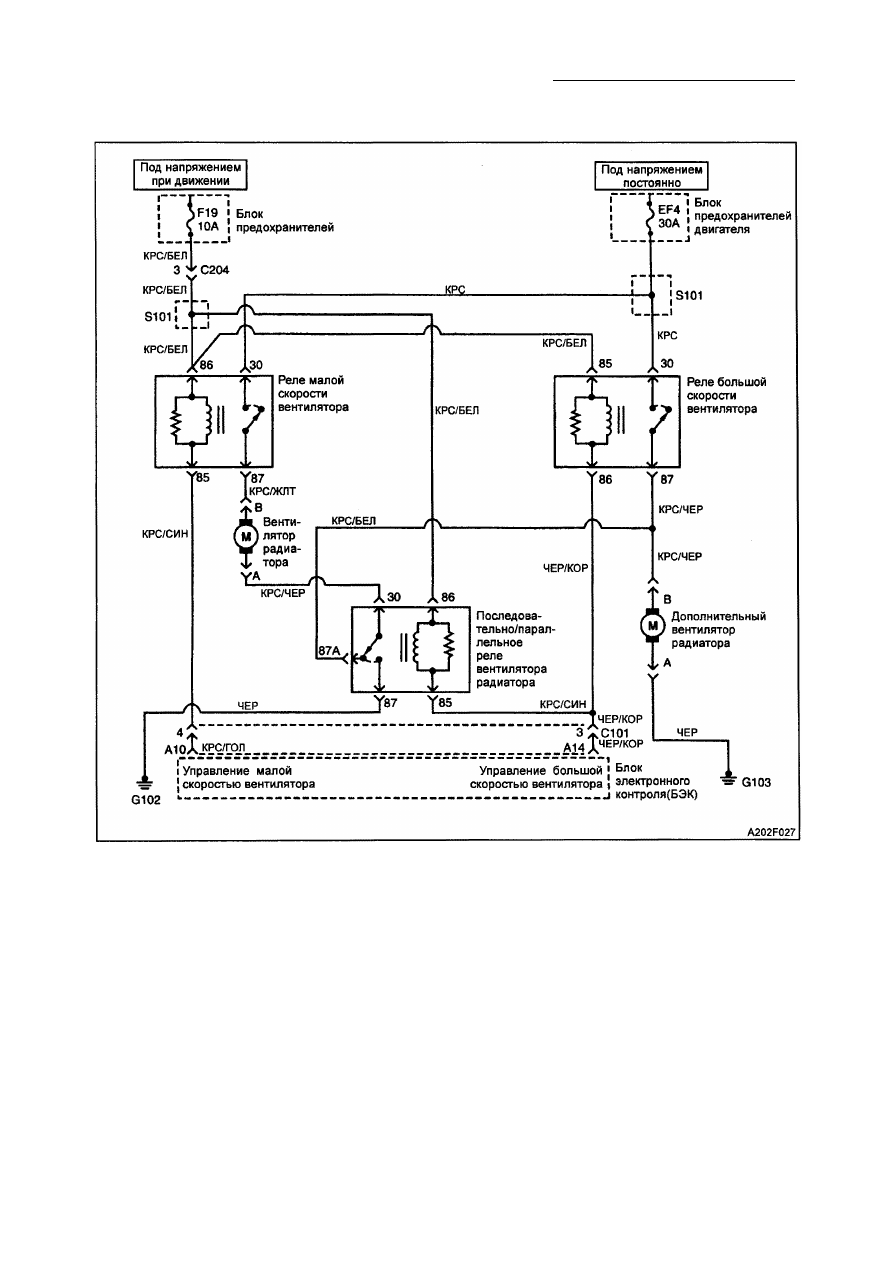

ПРОВЕРКА ЦЕПИ ВЕНТИЛЯТОРА РАДИАТОРА (С КОНДИЦИОНЕРОМ)

(1,3LSOHC И 1.6LDOHC ITMS-6F)

О п и с а н и е  с х е м ы
Вентиляторы радиатора получают управ­
ляющие сигналы от блока электронного
контроля (БЭК), которые базируются на

данных датчика температуры охлажда­

ющей жидкости (ДТЖ) и датчика давления
в системе кондиционирования воздуха. БЭК
включает малую скорость последовательно
соединенных вентилятора и дополнитель­
ного вентилятора соединением с "массой"
клеммы А10 разъема БЭК, приводя в дейс­

твие реле малой скорости вентилятора ра­
диатора. Большая скорость вращения вен­
тилятора включается БЭК одновременным

соединением клемм А10 и А14 разъема БЭК
с "массой". Это активизирует реле малой
скорости вентилятора, реле большой
скорости вентилятора и последователь­

ное/параллельное реле вентилятора ра­

диатора, что приводит к большой скорости

работы вентиляторов радиатора, т. к. оба

вентилятора соединены параллельно.
Рекомендации по диагностике

• Если клиент жалуется на перегрев дви­

гателя нужно прежде всего определить,
было ли это действительно кипение ох­

лаждающей жидкости или датчик темпе­

ратуры двигателя показывал перегрев.
Если двигатель действительно перегре­
вается при включенных вентиляторах
радиатора, необходимо проверить сис­

тему охлаждения.
