1F - 92 КОНТРОЛЬ ДВИГАТЕЛЯ

Проверка цепи вентилятора радиатора (без кондиционера)

(1,3L SOHC и 1,6L DOHC ITMS-6F) (продолжение)

Пункт

Действие

Величина

Да

Нет

6

1. Выключите зажигание.

2. Отсоедините 24-х штыревой разъем блока
электронного контроля (БЭК).
3. Вставьте перемычку с предохранителем между

клеммой А10 БЭК и "массой".

4. Включите зажигание.

Вентилятор радиатора включается на малой скорости?

-

Перейти

к п. 21

Перейти

к п. 7

7

1. Выключите зажигание.

2. Вставьте перемычку с предохранителем между
клеммой А10 БЭК и "массой".
3. Отсоедините разъем вентилятора радиатора.
4. Присоедините контрольную лампу между клеммой В
разъема вентилятора радиатора и "массой".
5. Включите зажигание.

Контрольная лампа горит?

-

Перейти

к п. 8

Перейти

к п. 9

8

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой А
разъема вентилятора радиатора и «+» клеммой
аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 18

Перейти

к п. 17

9

1. Выключите зажигание.

2. Отсоедините реле малой скорости вентилятора
радиатора.
3. Присоедините контрольную лампу между клеммой 85
разъема реле малой скорости вентилятора радиатора и
"массой".
4. Включите зажигание.

Контрольная лампа горит?

-

Перейти

к п. 10

Перейти

к п. 13

10

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой 30

разъема реле малой скорости вентилятора радиатора и
"массой".
Контрольная лампа горит?

-

Перейти

к п. 11

Перейти

к п. 14

11

Присоедините контрольную лампу между клеммой 87
разъема реле малой скорости вентилятора радиатора и
клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 12

Перейти

к п. 16

12

1. Вставьте перемычку с предохранителем между

клеммой А10 БЭК и "массой".
2. Присоедините контрольную лампу между клеммой 86
разъема реле малой скорости вентилятора радиатора и
клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 19

Перейти

к п. 15

13

Устраните оголение провода между клеммой 85 разъе­
ма реле малой скорости вентилятора радиатора и зам­
ком зажигания.

Ремонт окончен?

-

Система в

порядке

-

14

Устраните оголение провода между клеммой 30

разъема реле малой скорости вентилятора радиатора и
предохранителем EF4.
Ремонт окончен?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-93

Проверка цепи вентилятора радиатора (без кондиционера)

(1,3L SOHC и 1,6L DOHC ITMS-6F) (продолжение)

Пункт

Действие

Величина

Да

Нет

15

Устраните оголение провода между клеммой 86
разъема реле малой скорости вентилятора радиатора и

клеммой А10 разъема БЭК.
Ремонт окончен?

-

Система в

порядке

-

16

Проверьте целостность провода между клеммой 87
разъема реле малой скорости вентилятора радиатора и
клеммой В разъема вентилятора радиатора.
Неисправность найдена?

-

Перейти

к п. 20

Перейти

к п. 17

17

Проверьте целостность провода между клеммой А
разъема вентилятора радиатора и "массой".
Неисправность найдена?

-

Перейти

к п. 20

Перейти

к п. 18

18

Замените вентилятор радиатора.

Ремонт окончен?

-

Система в

порядке

-

19

Замените реле малой скорости вентилятора радиатора.

Ремонт окончен?

-

Система в

порядке

-

20

Отремонтируйте провод.

Ремонт окончен?

-

Система в

порядке

-

21

Замените БЭК.
Ремонт окончен?

-

Система в

порядке

-

22

1. Выключите зажигание.

2. Отсоедините 24-х штыревой разъем БЭК.
3. Вставьте перемычку с предохранителем между

клеммой А10 БЭК и "массой".

4. Вставьте перемычку с предохранителем между

клеммой F14 БЭК и "массой".
5. Включите зажигание.
Вентилятор радиатора работает на высокой скорости?

-

Перейти

к п. 21

Перейти

к п. 23

23

1. Выключите зажигание.

2. Отсоедините реле высокой скорости вентилятора
радиатора.
3. Присоедините контрольную лампу между клеммой 86

разъема реле высокой скорости вентилятора радиатора
и "массой".

4. Включите зажигание.

Контрольная лампа горит?

-

Перейти

к п. 24

Перейти

к п. 28

24

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой 30

разъема реле высокой скорости вентилятора радиатора
и "массой".
Контрольная лампа горит?

-

Перейти

к п. 25

Перейти

к п. 29

25

Присоедините контрольную лампу между клеммой 87
разъема реле высокой скорости вентилятора радиатора
и клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 26

Перейти

к п. 30

26

1. Вставьте перемычку с предохранителем между

клеммой А14 БЭК и "массой".
2. Присоедините контрольную лампу между клеммой 85
разъема реле высокой скорости вентилятора радиатора
и клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 27

Перейти

к п. 31

27

Замените реле высокой скорости вентилятора
радиатора.

Ремонт окончен?

-

Система в

порядке

-

1F - 94 КОНТРОЛЬ ДВИГАТЕЛЯ

Пункт

Действие

Величина

Да

Нет

27

Замените реле высокой скорости вентилятора
радиатора.

Ремонт окончен?

-

Система в

порядке

-

28

Устраните оголение провода между клеммой 86 разъе­

ма реле высокой скорости вентилятора радиатора и

замком зажигания.

Ремонт окончен?

-

Система в

порядке

-

29

Устраните оголение провода между клеммой 30 разъе­

ма реле высокой скорости вентилятора радиатора и
предохранителем EF4 блока предохранителей мотор­
ного отсека.
Ремонт окончен?

-

Система в

порядке

-

30

Устраните оголение провода между клеммой 87 разъе­

ма реле высокой скорости вентилятора радиатора и
клеммой В разъема вентилятора радиатора.
Ремонт окончен?

-

Система в

порядке

-

31

Устраните оголение провода между клеммой 85 разъе­

ма реле высокой скорости вентилятора радиатора и
клеммой А14 разъема БЭК.
Ремонт окончен?

-

Система в

порядке

-

Проверка цепи вентилятора радиатора (без кондиционера)

(1,3L SOHC и 1.6L DOHC ITMS-6F) (окончание)

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-95

ПРОВЕРКА ЦЕПИ ВЕНТИЛЯТОРА РАДИАТОРА (С КОНДИЦИОНЕРОМ)

(1,3L И 1,5L SOHC IEFI-6)

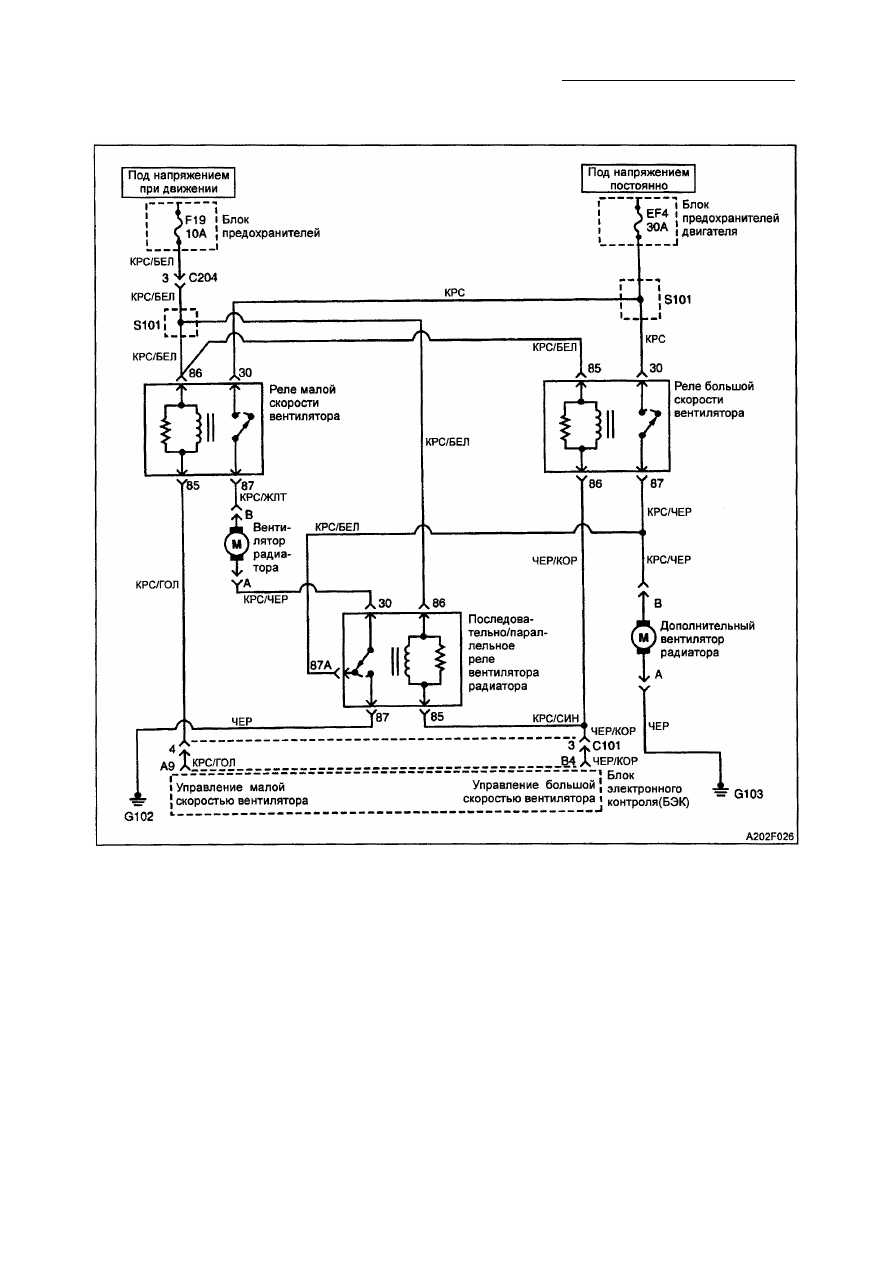

Описание  с х е м ы
Вентиляторы радиатора получают управ­
ляющие сигналы от блока электронного
контроля (БЭК), которые базируются на

данных датчика температуры охлаждаю­

щей жидкости (ДТЖ) и датчика давления в
системе кондиционирования воздуха. БЭК
включает малую скорость последовательно
соединенных вентилятора и дополнитель­
ного вентилятора соединением с "массой"
клеммы А9 разъема БЭК, приводя в дейс­

твие реле малой скорости вентилятора ра­
диатора. Большая скорость вращения вен­
тилятора включается БЭК одновременным

соединением клемм А9 и В4 разъема БЭК
с "массой". Это активизирует реле малой
скорости вентилятора, реле большой
скорости вентилятора и последователь­

ное/параллельное реле вентилятора ра­

диатора, что приводит к большой скорости

работы вентиляторов радиатора, т. к. оба
вентилятора соединены параллельно.

Р е к о м е н д а ц и и по  д и а г н о с т и к е

Если клиент жалуется на перегрев дви­
гателя нужно прежде всего определить,
было ли это действительно кипение ох­

лаждающей жидкости или датчик темпе­

ратуры двигателя показывал перегрев.
Если двигатель действительно перегре­
вается при включенных вентиляторах
радиатора, необходимо проверить сис­

тему охлаждения.

• Если предохранитель EF4 в блоке пре­

дохранителей моторного отсека перего­

рает сразу после установки, проверьте
