Дэу Ланос. Руководство по ремонту - часть 153





1F-88 КОНТРОЛЬ ДВИГАТЕЛЯ

Проверка цепи вентилятора радиатора (без кондиционера)

(1,3L и 1,5L SOHC IEFI-6) (продолжение)

Пункт

Действие

Величина

Да

Нет

15

Устраните оголение провода между клеммой 86
разъема реле малой скорости вентилятора радиатора и
клеммой А9 разъема БЭК.
Ремонт окончен?

-

Система в

порядке

-

16

Проверьте целостность провода между клеммой 87
разъема реле малой скорости вентилятора радиатора и
клеммой В разъема вентилятора радиатора.
Неисправность найдена?

-

Перейти

к п. 20

Перейти

к п. 17

17

Проверьте целостность провода между клеммой А
разъема вентилятора радиатора и "массой".
Неисправность найдена?

-

Перейти

к п. 20

Перейти

к п. 18

18

Замените вентилятор радиатора.

Ремонт окончен?

-

Система в

порядке

-

19

Замените реле малой скорости вентилятора радиатора.

Ремонт окончен?

-

Система в

порядке

-

20

Отремонтируйте провод.
Ремонт окончен?

-

Система в

порядке

-

21

Замените БЭК.

Ремонт окончен?

-

Система в

порядке

-

22

1. Выключите зажигание.

2. Отсоедините 24-х штыревой разъем БЭК.
3. Вставьте перемычку с предохранителем между
клеммой А9 БЭК и "массой".
4. Вставьте перемычку с предохранителем между
клеммой В4 БЭК и "массой".
5. Включите зажигание.

Вентилятор радиатора работает на высокой скорости?

-

Перейти

к п. 21

Перейти

к п. 23

23

1. Выключите зажигание.

2. Отсоедините реле высокой скорости вентилятора
радиатора.
3. Присоедините контрольную лампу между клеммой 86
разъема реле высокой скорости вентилятора радиатора
и "массой".
4. Включите зажигание.

Контрольная лампа горит?

-

Перейти

к п. 24

Перейти

к п. 28

24

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой 30

разъема реле высокой скорости вентилятора радиатора
и "массой".
Контрольная лампа горит?

-

Перейти

к п. 25

Перейти

к п. 29

25

Присоедините контрольную лампу между клеммой 87
разъема реле высокой скорости вентилятора радиатора
и клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 26

Перейти

к п. 30

26

1. Вставьте перемычку с предохранителем между

клеммой В4 БЭК и "массой".

2. Присоедините контрольную лампу между клеммой 85
разъема реле высокой скорости вентилятора радиатора
и клеммой «+» аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 27

Перейти

к п. 31

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 89

Пункт

Действие

Величина

Да

Нет

27

Замените реле высокой скорости вентилятора

радиатора.
Ремонт окончен?

-

Система в

порядке

-

28

Устраните оголение провода между клеммой 86 разъе­

ма реле высокой скорости вентилятора радиатора и

замком зажигания.

Ремонт окончен?

-

Система в

порядке

-

29

Устраните оголение провода между клеммой 30 разъе­
ма реле высокой скорости вентилятора радиатора и
предохранителем EF4 блока предохранителей мотор­
ного отсека.
Ремонт окончен?

-

Система в

порядке

-

30

Устраните оголение провода между клеммой 87 разъе­
ма реле высокой скорости вентилятора радиатора и
клеммой В разъема вентилятора радиатора.
Ремонт окончен?

-

Система в

порядке

-

31

Устраните оголение провода между клеммой 85 разъе­

ма реле высокой скорости вентилятора радиатора и
клеммой В4 разъема БЭК.
Ремонт окончен?

-

Система в

порядке

-

Проверка цепи вентилятора радиатора (без кондиционера)

(1,3L и1,51_ SOHC IEFI-6) (окончание)

1F-90 КОНТРОЛЬ ДВИГАТЕЛЯ

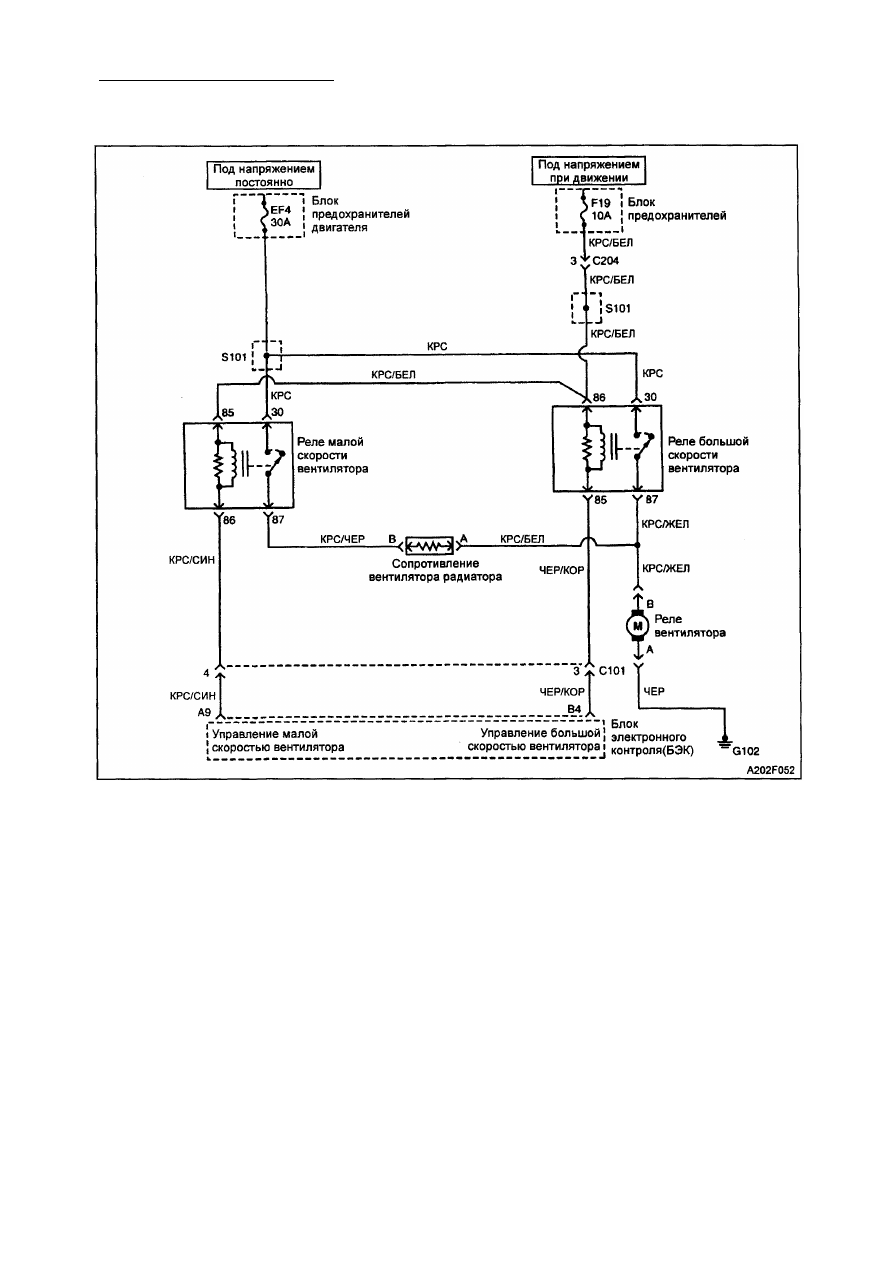

ПРОВЕРКА ЦЕПИ ВЕНТИЛЯТОРА РАДИАТОРА (БЕЗ КОНДИЦИОНЕРА)

(1,3L SOHC И 1,6L DOHC ITMS-6F)

О п и с а н и е  с х е м ы

Вентилятор радиатора получает управляю­
щие сигналы от блока электронного конт­
роля (БЭК), которые базируются на данных

датчика температуры охлаждающей жид­

кости (ДТЖ). БЭК включает малую скорость
вентилятора соединением с "массой"
клеммы А10 разъема БЭК, приводя в

действие реле малой скорости вентилятора

радиатора. Малая скорость вращения вен­

тилятора достигается за счет падения

напряжения на сопротивлении вентилятора
радиатора. БЭК включает высокую ско­
рость вентилятора соединением с "массой"
клеммы А14 разъема БЭК, приводя в

действие реле большой скорости вентиля­
тора радиатора и обходя сопротивление

вентилятора радиатора.

Р е к о м е н д а ц и и по  д и а г н о с т и к е
• Если клиент жалуется на перегрев дви­

гателя нужно прежде всего определить,
было ли это действительно кипение
охлаждающей жидкости или датчик

температуры двигателя показывал

перегрев. Если двигатель действительно
перегревается при включенных вентиля­

торах радиатора, необходимо проверить

систему охлаждения.

• Если предохранитель F19 в блоке пре­

дохранителей или предохранитель EF4

в блоке предохранителей моторного от­
сека перегорает немедленно после уста­
новки, проверьте короткое замыкание с
"массой" в данных контурах. Если пре­

дохранители перегорают при включении

БЭК вентиляторов радиатора, можно
подозревать неисправность двигателя
вентилятора.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 91

• БЭК включит вентиляторы радиатора на

малой скорости при температуре охлаж­

дающей жидкости 93°С. БЭК выключит

вентиляторы при температуре охлаж­

дающей жидкости 90°С.

• БЭК включит вентиляторы радиатора на

высокой скорости при температуре
охлаждающей жидкости 97°С. БЭК пере­
ключит вентиляторы радиатора на ма­

лую скорость при температуре охлаж­
дающей жидкости 94°С.

• Контур вентилятора радиатора можно

быстро проверить, отсоединив разъем
БЭК и замкнув на "массу" клемму
разъема А10. При включенном зажига­
нии вентилятор должен работать на

малой скорости. При замыкании на
"массу" клеммы А10 и А14 разъема БЭК и
включенном зажигании вентилятор

должен работать на высокой скорости.

О п и с а н и е  т е с т а

Цифры ниже соответствуют пунктам в

диагностической таблице.

4. Этот пункт вместе с пунктом 5, про­

веряет способность БЭК управлять
работой вентиляторов радиатора.

22. При замыкании на "массу" клеммы А10

и А14 разъема БЭК и включенном
зажигании вентилятор должен рабо­

тать на высокой скорости.

Проверка цепи вентилятора радиатора (без кондиционера)

(1,3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

Была ли проведена диагностическая проверка

системы?

-

Перейти

к п. 2

Перейти к

"Диагнос­

тической
проверке

системы"

1. Проверьте предохранитель F19 блока предохрани­

телей.
2. В случае необходимости замените предохранитель.

Предохранитель в порядке?

-

Перейти

к п. 3

Перейти к

"Рекомен­

дациям

при диаг­

ностике"

1. Проверьте предохранитель EF4 блока предохрани­

телей моторного отсека.
2. В случае необходимости замените предохранитель.

Предохранитель в порядке?

-

Перейти

к п. 4

Перейти к

"Рекомен­

дациям

при диаг­

ностике"

1. Выключите зажигание.

2. Присоедините сканер к диагностическому разъему.
3. Заведите двигатель.
4. Вентилятор радиатора должен включаться на малой
скорости при температуре охлаждающей жидкости
93°С.

Вентилятор радиатора включается на малой скорости?

-

Перейти

к п. 5

Перейти

к п. 6

1. Выключите зажигание.

2. Присоедините сканер к ДР.
3. Заведите двигатель.
4. Вентилятор радиатора должен включаться на высо­

кой скорости при температуре охлаждающей жидкости

97°С.

Вентилятор радиатора включается на высокой

скорости?

-

Система в

порядке

Перейти

к п. 22
