КОНТРОЛЬ ДВИГАТЕЛЯ 1F-47

Не горит сигнальная лампа необходимости прохождения технического

обслуживания двигателя (1.3L SOHC И 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

Включите стартер.

Двигатель заводится?

-

Перейти

к п. 2

Перейти

к п. 7

1. Выключите зажигание.

2. Отсоедините разъемы БЭК.
3. Включите зажигание.
4. Присоедините контрольную лампу между

разъемом БЭК В10 и "массой".

Лампа ТОД горит?

-

Перейти

к п. 13

Перейти

к п. 3

Осмотрите предохранитель F12.

Предохранитель исправен?

-

Перейти

к п. 4

Перейти

к п. 14

Проверьте напряжение лампы ТОД при помощи
вольтметра.
Напряжение находится в указанном диапазоне?

11-14В

Перейти

к п. 5

Перейти

к п. 15

Проверьте исправность электрической лампочки.
Лампа ТОД исправна?

-

Перейти

к п. 6

Перейти

к п. 16

Проверьте наличие оголенных проводов или замы­
кания между разъемом БЭК В10 и лампой ТОД.

Неисправность найдена?

-

Перейти

к п. 17

Перейти

к п. 12

Осмотрите предохранители БЭК F5/F17.

Неисправность найдена?

-

- Перейти

к п. 18

Перейти

к п. 8

1. Выключите зажигание.

2. Отсоедините красный разъём БЭК.
3. Присоедините контрольную лампу между

разъемом БЭК А6 и "массой".

Контрольная лампа горит?

-

Перейти

к п. 9

Перейти

к п. 19

1. Выключите зажигание.

2. Отсоедините белый разъём БЭК.
3. Присоедините контрольную лампу между
разъемом БЭК С16 и "массой".

Контрольная лампа горит?

-

Перейти

к п. 10

Перейти

к п. 20

10

Осмотрите разъемы БЭК А6 и С16 на предмет
повреждений или неустойчивого контакта.

Неисправность найдена?

-

Перейти

к п. 11

Перейти

к п. 13

11

Отремонтируйте разъемы БЭК.
Ремонт окончен?

-

Перейти к

ДПС

-

12

Осмотрите разъем БЭК В10 на предмет поврежде­
ния или неустойчивого контакта.
Неисправность найдена?

-

Перейти

к п. 11

Перейти

к п. 13

13

Проверьте контакт с массой разъемов БЭК В1 и D17. Контакт с "массой" надежен?

-

Перейти

к п. 22

Перейти

к п. 21

14

1. Выключите зажигание.

2. Замените предохранитель.

3. Включите зажигание.

Лампа ТОД горит?

-

Перейти к

ДПС ("Диаг­
ностической

проверке

системы")

Перейти

к п. 4

15

Восстановите целостность провода питания
зажигания к БЭК.
Ремонт окончен?

-

Перейти к

ДПС

-

16

Замените лампу ТОД.
Ремонт окончен?

-

Перейти к

ДПС

-

1F-48 КОНТРОЛЬ ДВИГАТЕЛЯ

Не горит сигнальная лампа необходимости прохождения технического

обслуживания двигателя (1.3L SOHC И 1.6L DOHC ITMS-6F) (окончание)

Пункт

Действие

Величина

Да

Нет

17

Восстановите целостность провода между разъемом
БЭК В10 и лампой ТОД.
Ремонт окончен?

-

Перейти к

ДПС

-

18

1. Выключите зажигание.

2. Замените плавкий предохранитель БЭК.
3. Включите зажигание.
Лампа ТОД горит?

-

Перейти к

ДПС

Перейти

к п. 1

19

Восстановите целостность провода между разъемом
БЭК А6 и предохранителем F5.
Ремонт окончен?

-

Перейти к

ДПС

-

20

Восстановите целостность провода между разъемом
БЭК С16 и предохранителем F17.
Ремонт окончен?

-

Перейти к

ДПС

-

21

Восстановите целостность провода между разъемом
БЭК В1 и/или D16 и "массой".
Ремонт окончен?

-

Перейти к

ДПС

-

22

Замените БЭК.
Ремонт окончен?

-

Перейти к

ДПС

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 49

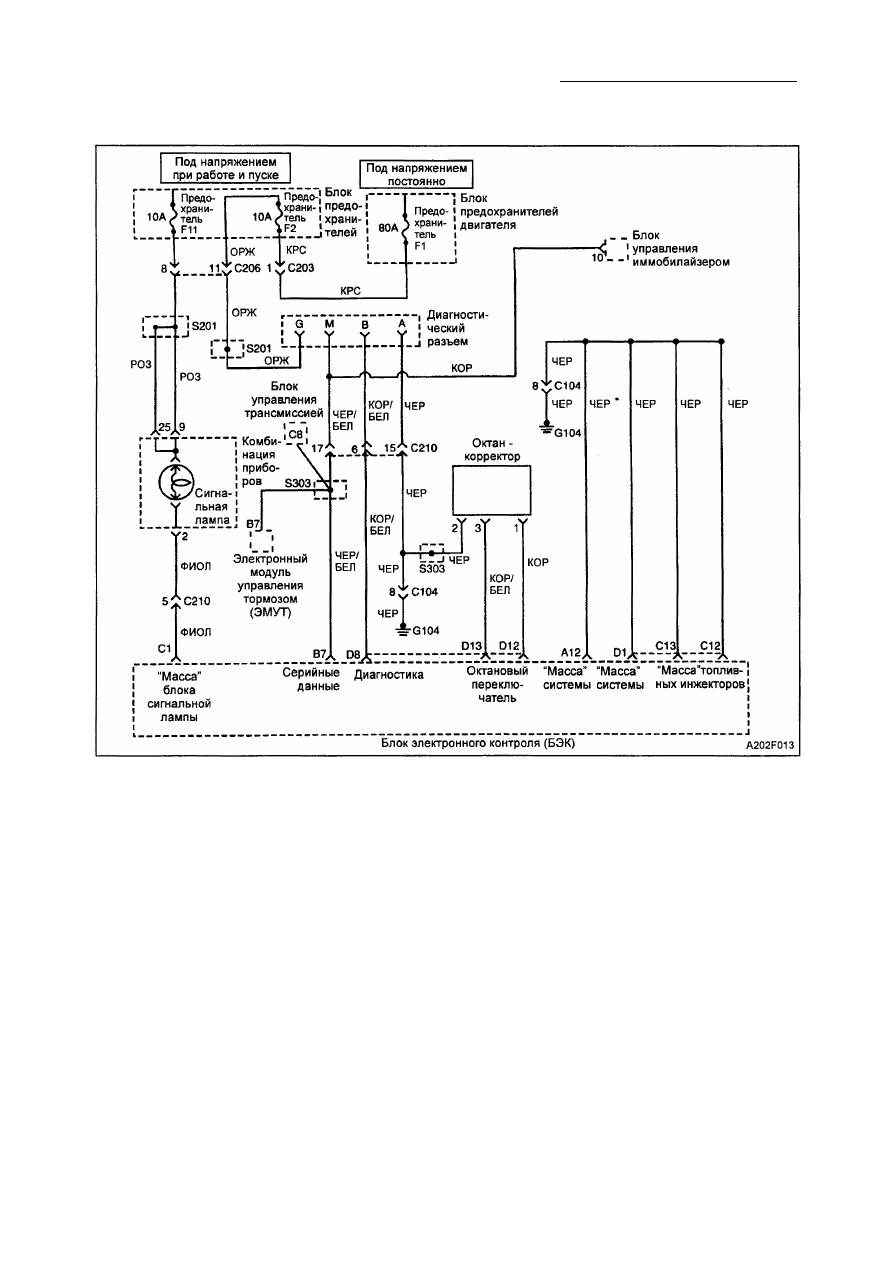

СИГНАЛЬНАЯ ЛАМПА НЕОБХОДИМОСТИ ПРОХОЖДЕНИЯ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ ДВИГАТЕЛЯ (ТОД) НЕ МИГАЕТ (1,3L И 1,5L SOHC IEFI-6)

Описание схемы

При включенном зажигании и неработаю­
щем двигателе сигнальная лампа необхо­

димости прохождения технического обслу­
живания двигателя (ТОД) должна гореть не

мигая. Напряжение аккумулятора подво­

дится прямо к лампе ТОД. Блок электрон­

ного контроля управляет лампой ТОД при
помощи соединения ее с "массой" через
разъем БЭК  С 1 . При подключении к "массе"
контактов А и В диагностического разъема
(ДР), лампа ТОД должна мигать кодом 12,
следующим за каждым кодом неисправ­
ности (КН), хранящимся в памяти БЭК. Если

лампа ТОД не гаснет, то это указывает на

возможное замыкание с "массой" провода
клеммы БЭК С1 или на наличие оголения
провода теста диагностики. Постоянное, но

тусклое горение лампы ТОД указывает на

неисправность QUADDRIVER. Таблица
поможет подтвердить или обнаружить
причину неисправности.

Рекомендации по диагностике

• При исправной работе двигателя, про­

верьте работоспособность электричес­
кой лампы индикатора.

• Если стартер срабатывает, но двигатель

не заводится, проверьте пригодность
предохранителей и надежность соедине­
ний БЭК. Особенно тщательно проверьте
питание аккумуляторной батареи и

зажигания, включая очистку и затяжку
контактов БЭК с "массой".

Описание теста

Номера ниже соответствуют пунктам в

таблице диагностики.

3. Если лампа ТОД горит при отсоединении

белого разъема БЭК, это свидетельст­
вует о коротком замыкании разъема БЭК
С1 с массой.

5. Этот тест служит для обнаружения ого­

ления провода теста диагностики.

1F - 50 КОНТРОЛЬ ДВИГАТЕЛЯ

11. На этом пункте проводка лампы ТОД

исправна. Неисправен БЭК.

Сигнальная лампа необходимости прохождения технического

обслуживания двигателя (ТОД) не мигает (1.3L И 1.5L SOHC IEFI-6)

Пункт

Действие

Величина

Да

Нет

1. Включите зажигание.

Лампа ТОД горит?

-

Перейти

к п. 2

Перейти к

"Не горит

лампа ТОД"

1. Выключите зажигание.

2. Подключите контакты А и В клеммы диагности­

ческого разъема (ДР).

3. Включите зажигание.

Лампа ТОД мигает кодом неисправности (КН) 12?

-

Перейти к
«Диагнос­

тической
проверке

системы»

(ДПС)

Перейти

к л. 3

1. Выключите зажигание.

2. Отсоедините белый разъем БЭК.
3. Включите зажигание.
Лампа ТОД горит?

-

Перейти

к п. 4

Перейти

к п. 5

Устраните короткое замыкание клеммы БЭК С1 с
лампой ТОД.

Ремонт окончен?

-

Перейти

к ДПС

-

1. Выключите зажигание.

2. Поставьте на место белый разъем БЭК.
3. Включите зажигание.
4. Проверьте контакт БЭК D8 при помощи контроль­

ной лампы, соединенной с "массой".

Лампа ТОД мигает КН 12?

-

Перейти

к п.6

Перейти

к п.8

Проверьте оголение провода между клеммой D8
БЭК и контактом В ДР.

-

Перейти

к п. 10

Перейти

к п. 7

Устраните короткое замыкание между контактом А
ТДСЛ и "массой".

Ремонт окончен?

-

Перейти

к ДПС

-

Проверьте клемму БЭК D8 на предмет повреждения
или неплотного контакта.
Неисправность найдена?

-

Перейти

к п. 9

Перейти

к п. 11

Отремонтируйте клемму БЭК D8.
Ремонт окончен?

-

Перейти

к ДПС

-

10

Восстановите целостность провода между клеммой
D8 БЭК и контактом В ДР.
Ремонт окончен?

-

Перейти

к ДПС

-

11

Замените БЭК.
Ремонт окончен?

-

Перейти

к ДПС

-
