Дэу Ланос. Руководство по ремонту - часть 123

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е - 27

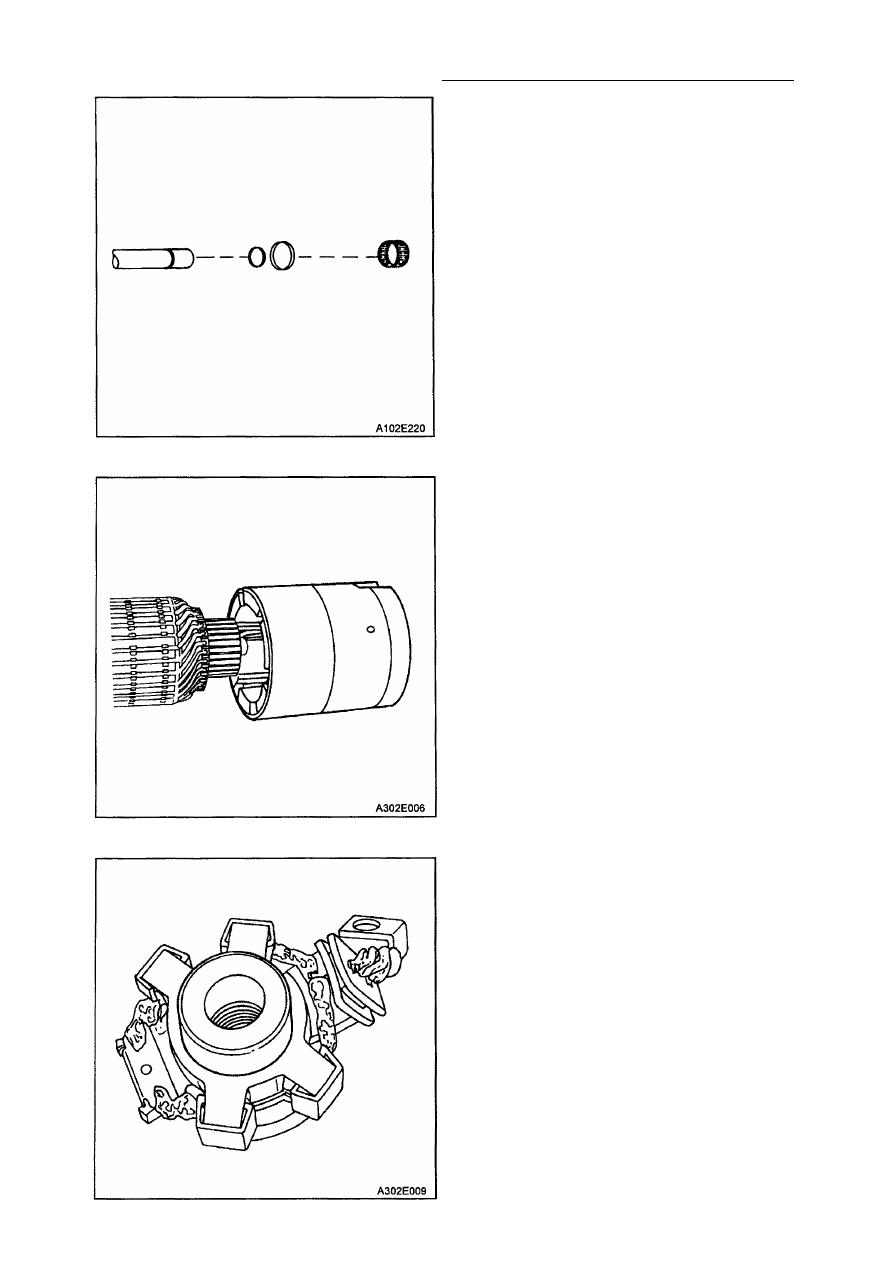

8. Вставьте стопорное кольцо в паз на

валу якоря.

9. Вставьте манжету.

10. Установите якорь в статор.

11. Установив новые щетки в блок щет­

кодержателя, измерьте внутренний

диаметр этого блока.

12. Установите блок щеткодержателя на

пластиковый, стальной или деревян­
ный каркас такого же диаметра, как и
внутренний диаметр блока щетко­

держателя.

1Е - 28 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

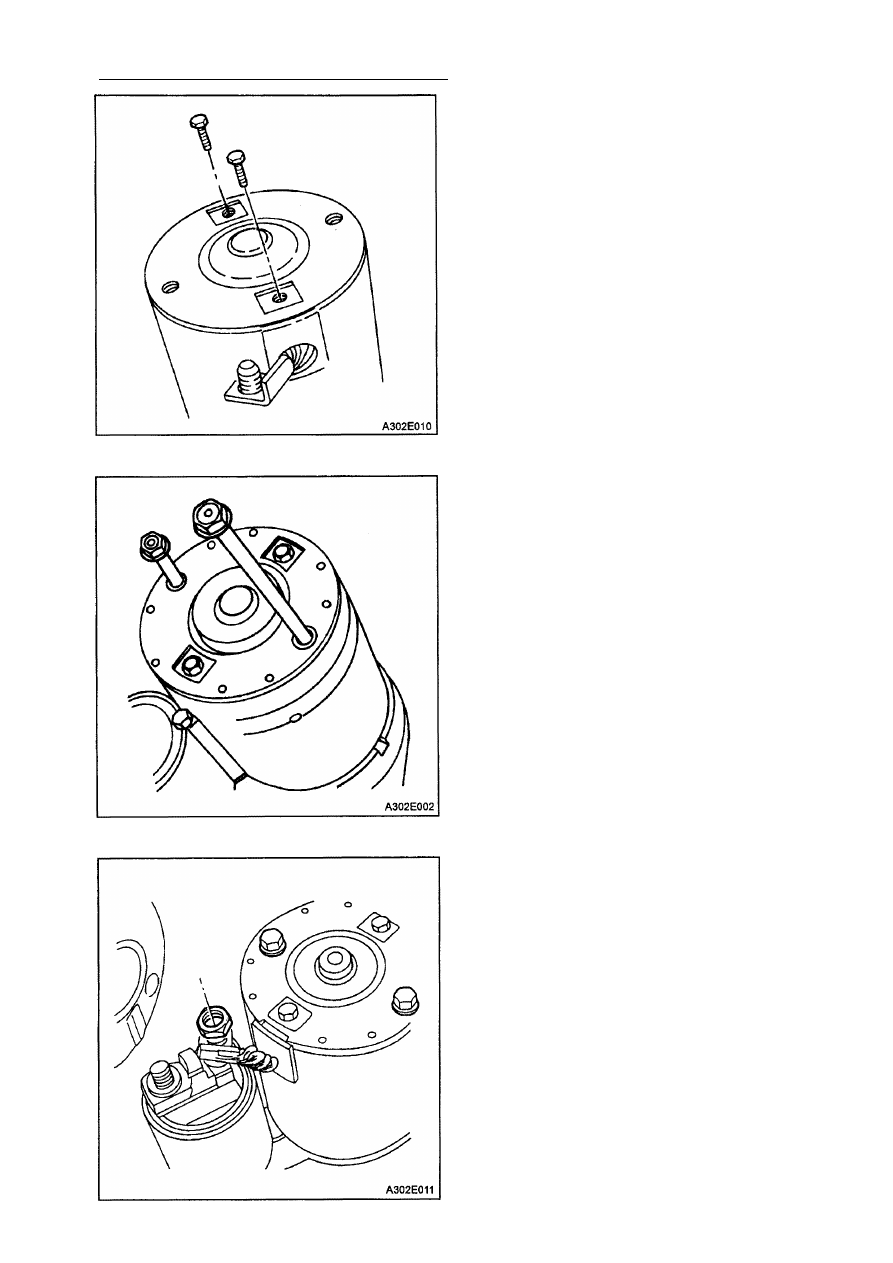

13. Совместите конец штыря с концом

коллектора якоря. Плавно задвиньте
блок щеткодержателя на якорь.

14. С помощью болтов наденьте заднюю

крышку на блок щеткодержателя.

Затяжка

Затяните болты, скрепляющие заднюю
крышку стартера с блоком щеткодер­

жателя с усилием 3 Н•м.

15. Установите стяжные болты стартера.

Затяжка

Затяните стяжные болты стартера с
усилием 6 Н•м.

16. Наденьте колодку обмотки статора

стартера на клемму тягового реле и
завинтите его гайкой.
Затяжка
Затяните гайку, скрепляющую тяговое
реле со статором с усилием 8 Н•м.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-29

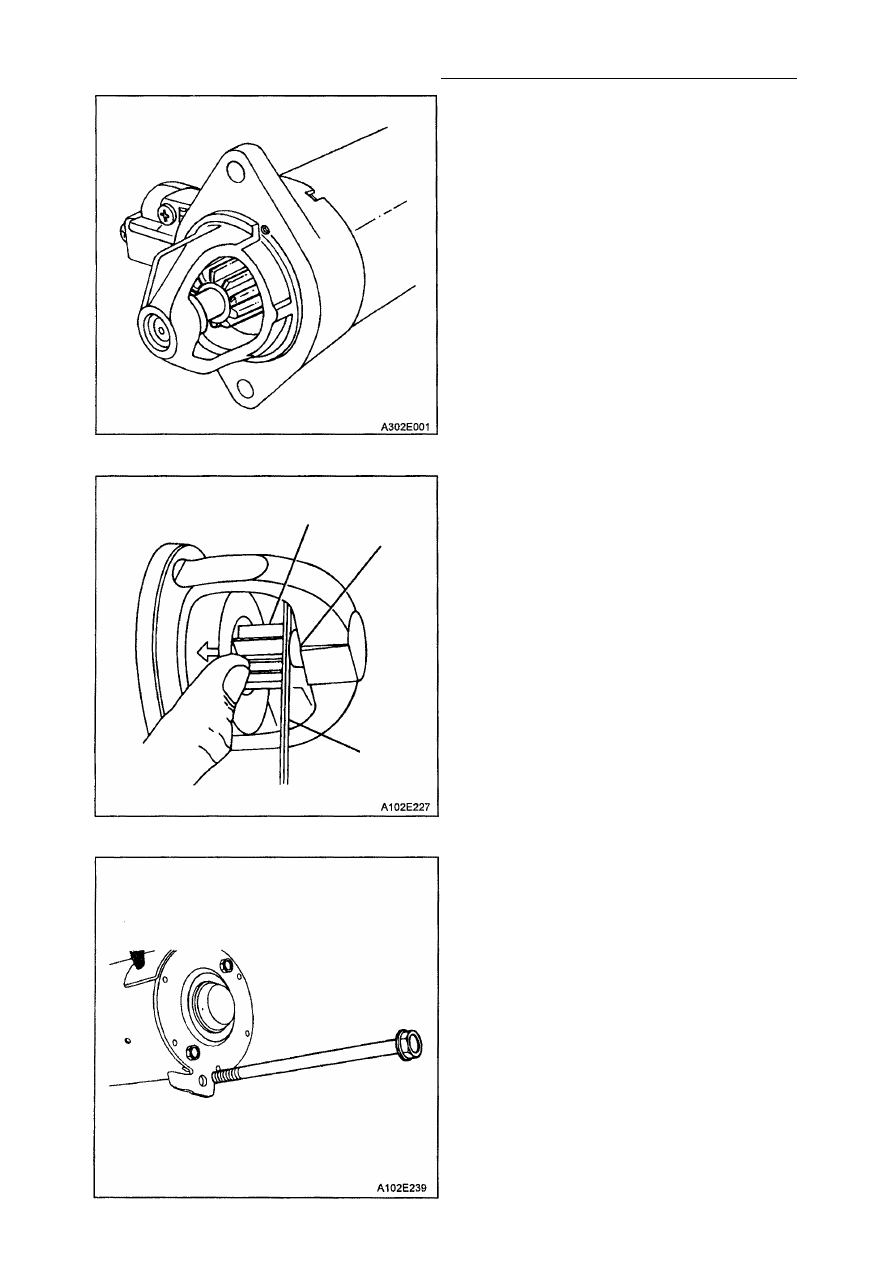

Внимание: Зазор шестерни должен быть
верным, чтобы предотвратить трение
кнопок на хомуте сдвижного рычага о
манжету сцепления во время запуска

двигателя.

17. Когда тяговое реле заменяют, нужно

проверить зазор шестерни.

18. Отсоедините разъем обмотки статора

от клеммы тягового реле и осторожно
изолируйте разъем.

19. Подсоедините один вывод 12В аккуму­

лятора к клемме тягового реле, а дру­

гой к обмотке статора.

20. Быстро переместите конец перемычки

от клеммы к рамке стартера так, чтобы
шестерня сместилась в положение
запуска двигателя, где она и останется

до тех пор, пока не отсоединят.

Внимание: Стартер не оборудован сред­
ствами регулировки зазора шестерни. Ес­

ли зазор не соответствует норме, про­

верьте правильность сборки и замените
все износившиеся комплектующие.
2 1 . Отодвиньте шестерню назад, насколь­

ко возможно, чтобы исключить смеще­
ние, и измерьте зазор. Зазор должен
быть в пределах от 2,5 до 3,56 мм.

СТАРТЕР (1,4 кВТ)

Процедура снятия

1. Снимите стартер. См. главу "Стар­

тер" в этом разделе.

2. Снимите стяжные болты стартера.

1Е - 30 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

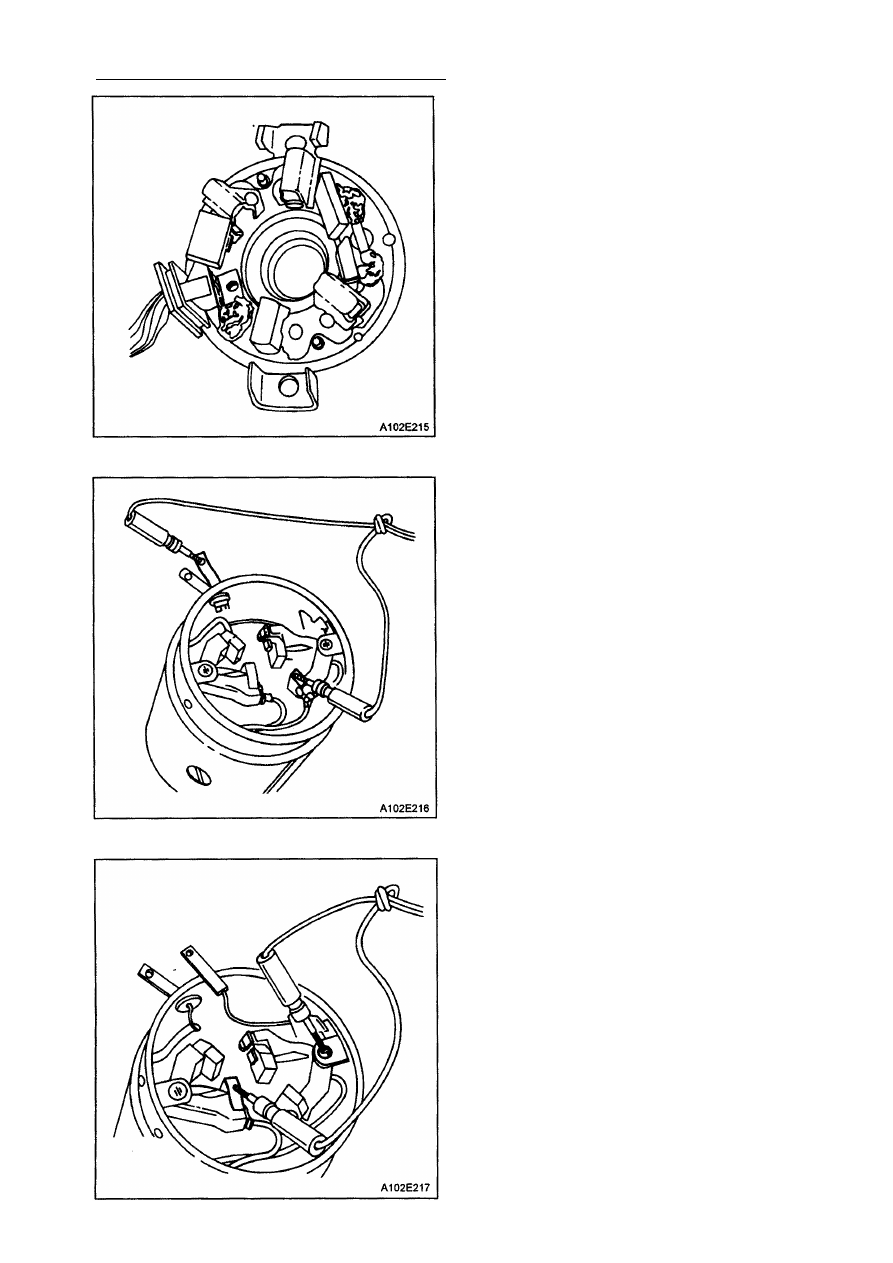

3. Снимите заднюю крышку коллектора

и блок щеткодержателя.

4. Внимательно осмотрите щетки, выд­

вижные пружины и щеткодержатели,
нет ли в них повреждений или износа.
Если нужно замените этот комплект.

Внимание: Следующее испытание нуж­
но проводить с каждой щеткой, чтобы
обеспечить непрерывность между щет­
ками и проводами. Если лампочка не за­
горается, то обмотка статора разорвана
и требует замены.

5. Для стартеров с параллельно соеди­

ненными катушками, используйте ис­
пытательную лампу, поместив один
провод на клемму шунтированной ка­
тушки, а другой подсоединив к зазем­
ленной или изолированной щетке.

6. Когда вы испытываете обмотку, отде­

ляйте друг от друга этот комплект и

клеммы на перемычке шунтированных
катушек во время теста.
6.1. Поместите один провод на зазем­

ленный щеткодержатель, а другой

конец на изолированную щетку,
причем так, чтобы клеммы и
перемычки не касались корпуса
или другого заземления.

6.2. Если лампочка горит, это указы­

вает на заземление в комплекте
катушек, которые нужно починить
или заменить.

6.3. Проведите проверку каждой изо­

лированной щетки на разомкнутый

контур. Для этого поместите один
провод на клемму обмотки кату­
шек, а другой на изолированную
щетку.

6.4. Если испытательная лампочка не

горит, обмотка разорвана и тре­
бует ремонта или замены.
