ДВИГАТЕЛЬ DOHC 1С - 73

17. Смажьте стенку цилиндра и поршне­

вые кольца чистым моторным маслом.

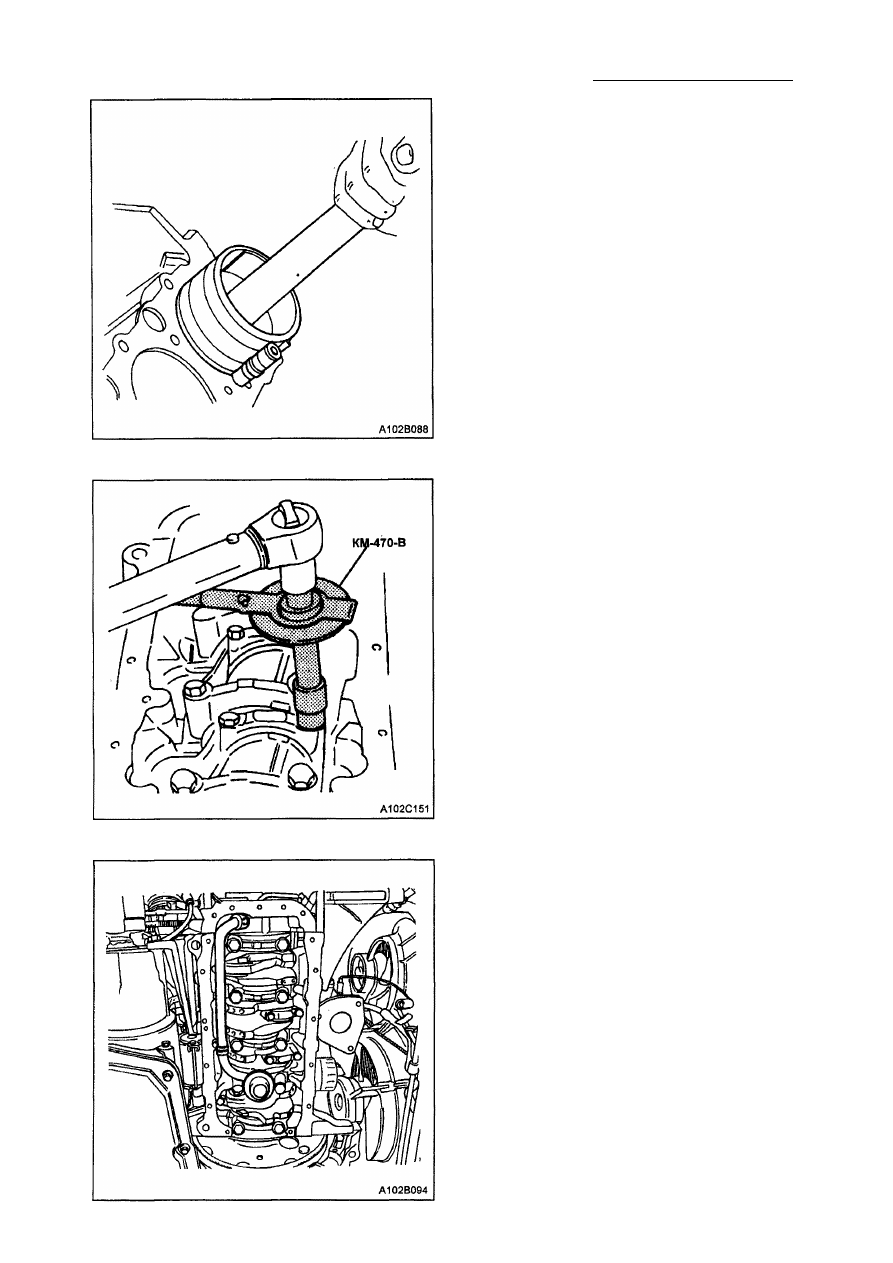

18. Установите поршень, используя уст­

ройство для сжатия кольца и деревян­
ную рукоятку. Направить нижний конец
шатуна для предотвращения повреж­

дения шейки коленчатого вала.

19. Установите крышку шатуна и подшип-

шипники. См. главу "Подшипники ко­

ленчатого вала и подшипники нижней

головки шатуна - измерение зазоров"
в этом разделе.

20. Наживите болты крышки шатуна.

Затяжка
Затяните болты крышки шатуна с уси­
лием 25 Н•м. Используя динамометр

КМ-470-В, затянуть болты одним пово­
ротом на 30° + один поворот на 15°.

2 1 . Установите масляный насос/подаю­

щего трубопровода.

22. Наживите болты масляного насоса /

подающего трубопровода.
Затяжка
Затяните болты масляного подающего

трубопровода с усилием 10 Н•м.

23. Установите масляный картер. См. гла­

ву "Масляный картер" в этом

разделе.

24. Установите головку цилиндров вмес­

те с впускным и выпускным коллекто­

рами. См. главу "Головка цилиндров и
прокладка" в этом разделе.

1С-74 ДВИГАТЕЛЬ DOHC

РЕМОНТ УЗЛОВ

ДЕТАЛИ ГОЛОВКИ ЦИЛИНДРОВ
И ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО

МЕХАНИЗМА

Необходимые инструменты:
Манометр МКМ-571-В
Комплект зенкеров КМ-340-0
Выколотка для направляющего устрой­
ства КМ-340-7

Режущие инструменты КМ-340-13
Режущие инструменты КМ-340-26

Устройство для сжатия пружины клапана
КМ-348
Адаптер КМ-653

Развертка КМ-805

Процедура разборки

1. Снимите головку цилиндров вместе с

впускным коллектором и выпускным
коллектором. См. главу "Прокладка и
головка цилиндров" в этом разделе.

2. Снимите датчик температуры охлаж­

дающей жидкости.

3. Снимите болты теплозащитного экра­

на выпускного коллектора.

4. Снимите теплозащитный экран выпуск­

ного коллектора.

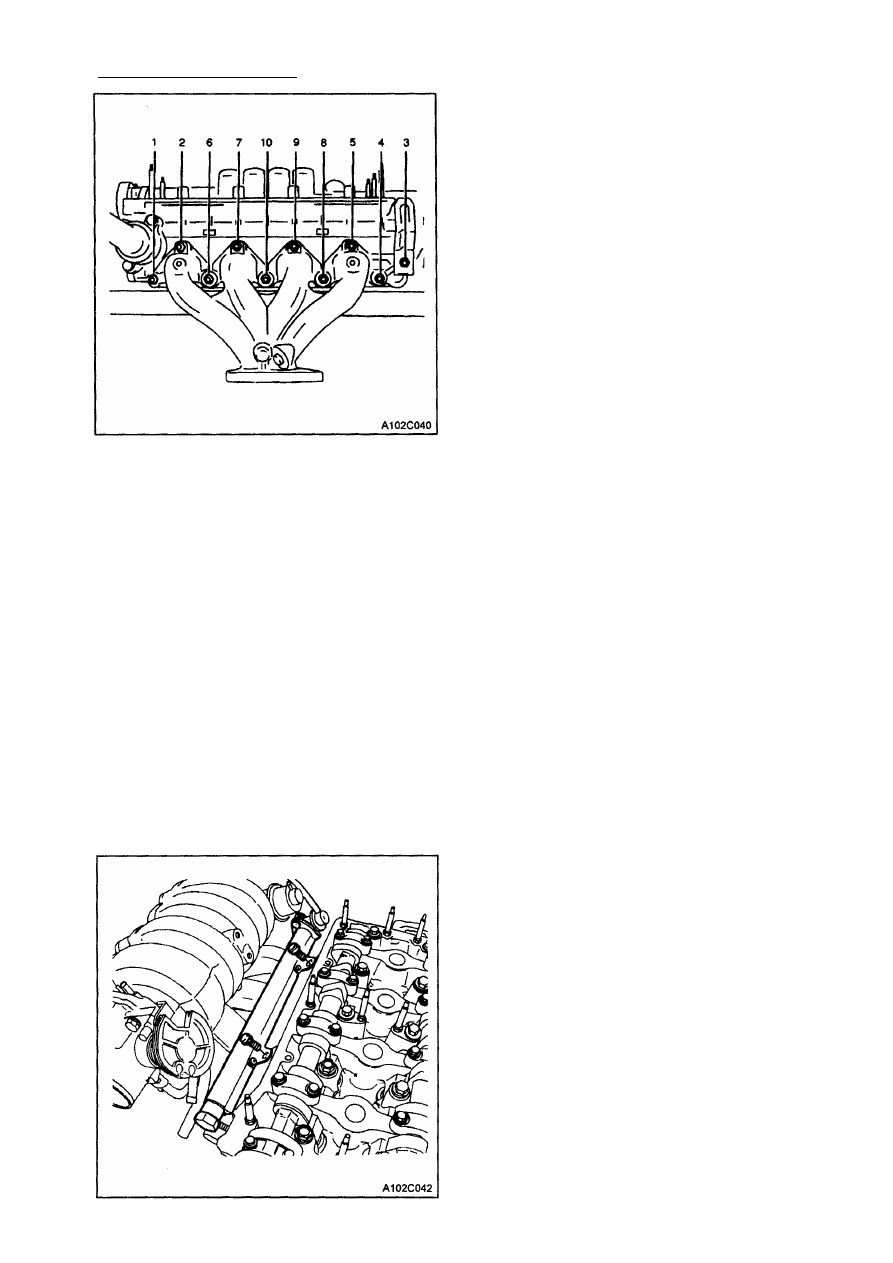

5. Открутите стопорные гайки выпускно­

го коллектора в показанной последо­
вательности.

6. Снимите выпускной коллектор.
7. Снимите прокладку выпускного кол­

лектора.

8. Снимите стойки выпускного коллек­

тора.

9. Открутите монтажные болты корпу­

са термостата

10. Снимите узел корпуса термостата.
11. Открутите стопорные болты топлив­

ного путепровода и топливный путе­
провод.

ДВИГАТЕЛЬ DOHC 1С - 75

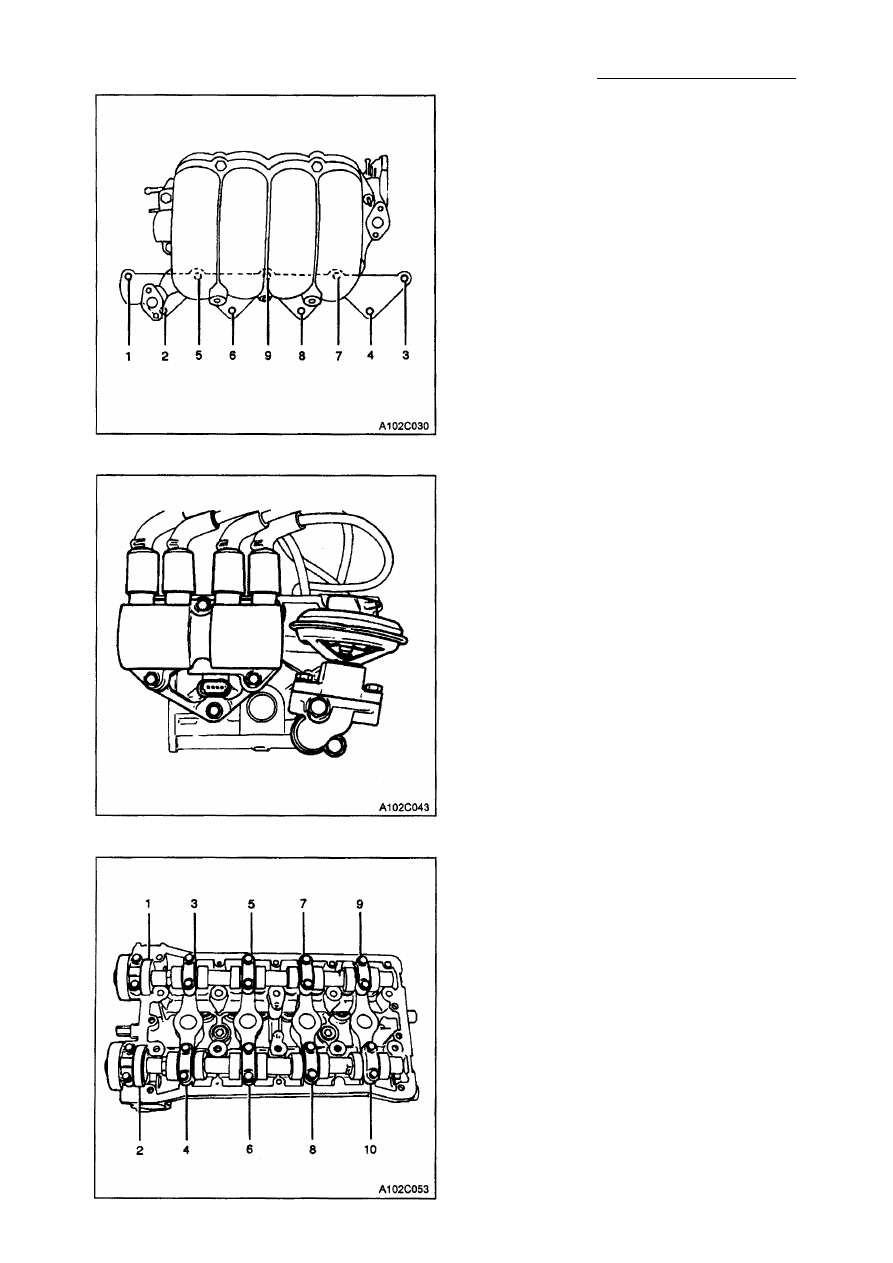

12. Открутите стопорные гайки впускного

коллектора и стопорные болты в
показанной последовательности.

13. Снимите впускной коллектор.
14. Снимите прокладку впускного коллек­

тора.

15. Снимите стойки впускного коллектора.

16. Снимите монтажные болты катушки

зажигания.

17. Снимите катушку зажигания вместе с

проводами.

18. Снимите болты монтажного кронштей­

на катушки зажигания.

19. Снимите монтажный кронштейн катуш­

ки зажигания.

20. Снимите болты адаптера газораспре­

делительного механизма рециркуля­

ции отработавших газов.

2 1 . Снимите адаптер газораспределитель­

ного механизма рециркуляции отрабо­

тавших газов.

22. Снимите прокладку адаптера газорас­

пределительного механизма рецир­
куляции отработавших газов.

23. Снимите свечи зажигания.
24. Снимите постепенно болты крышки

распределительного вала и в показан­
ной последовательности для каждой
крышки распределительного вала.

1С-76 ДВИГАТЕЛЬ DOHC

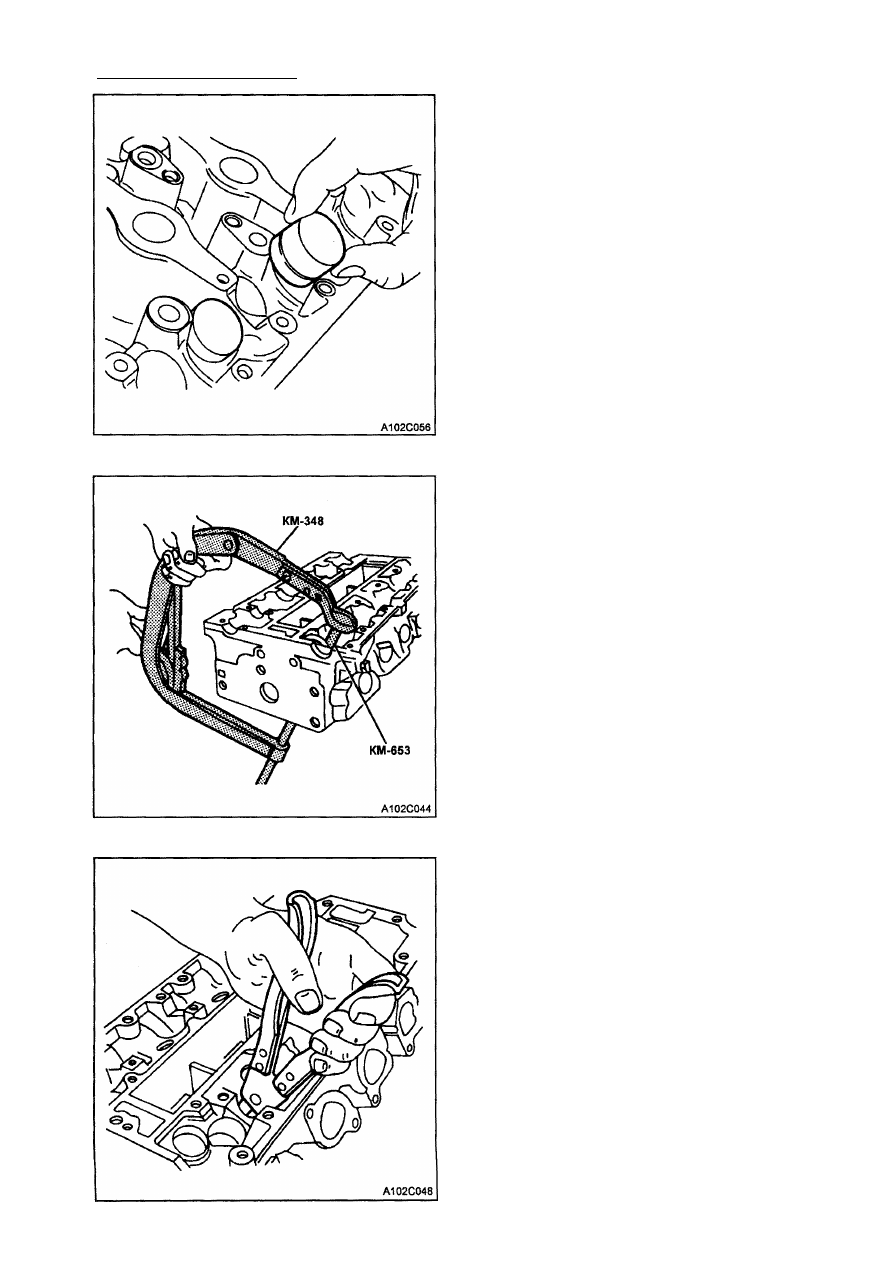

25. Снимите крышки впускного распреде­

лительного вала. Соблюдать при уста­

новке правильное местоположение.

26. Снимите впускной распределительный

вал.

27. Снимите регуляторы зазора впускного

распределительного вала.

28. Снимите крышки выпускного распреде­

лительного вала. Соблюдайте пра­

вильное местоположение при уста­
новке.

29. Снимите выпускной распределитель­

ный вал.

30. Снимите регуляторы зазора выпускно­

го распределительного вала.

3 1 . Сожмите пружины клапана с помощью

устройства для сжатия пружины кла­

пана КМ-348 и адаптера КМ-653.

32. Снимите сухари клапана.
33. Снимите устройство для сжатия пружи­

ны клапана КМ-348 и адаптер КМ-653.

34. Снимите крышки пружины газораспре­

делительного механизма.

35. Снимите пружины газораспредели­

тельного механизма. Соблюдайте пер­

воначальное местоположение пружин
газораспределительного механизма
при установке.

36. Снимите клапаны. Соблюдайте перво­

начальное местоположение клапанов
при установке.

37. Снимите масляные уплотнения штока

клапана.
