ДВИГАТЕЛЬ DOHC 1С-65

10. Установите маховик (МКП) или конт­

рольную крышку маховика (АКП).

11. Наживите болты маховика (МКП) или

контрольной крышки маховика (АКП).
Затяжка
Затяните болты контрольной крыш-
ки(МКП) маховика с усилием 12 Н•м
или болты контрольной крышки махо­
вика (АКП) с усилием 10 Н•м.

12. Наживите болты правой скобы меха­

низма переключения передач на

трансмиссию.
Затяжка

Затяните болты правой скобы меха­
низма переключения передач с уси­
лием 40 Н•м.

13. Подсоедините вакуумные трубопро­

воды к угольному фильтру для улав­

ливания паров бензина и соленоид

рециркуляции отработавших газов.

14. Подсоедините колодку к угольному

фильтру для улавливания паров
бензина и соленоид рециркуляции
отработавших газов.

15. Подсоедините колодку датчика дав­

ления масла.

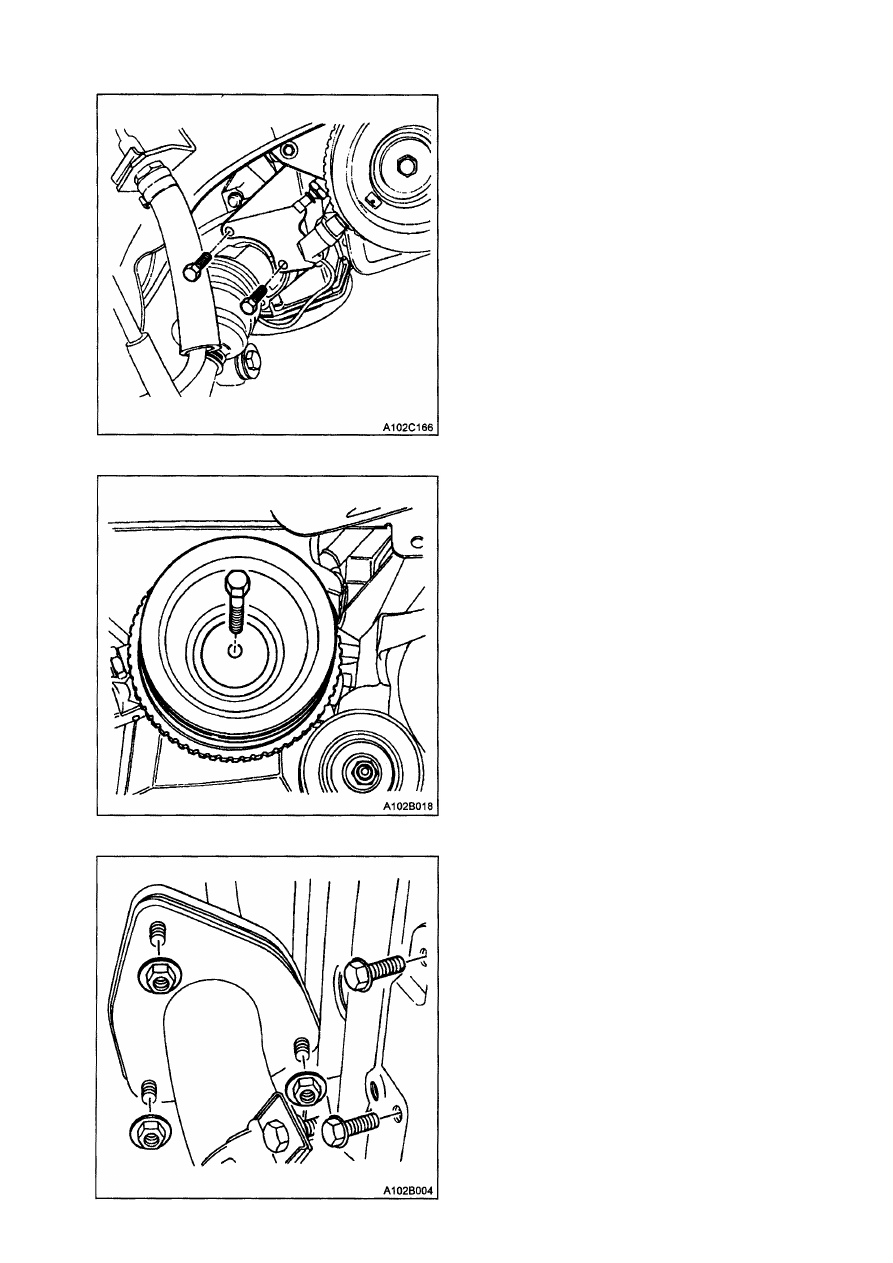

16. Установите шкив коленчатого вала.
17. Наживите болт шкива коленчатого

вала.

Затяжка
Затяните болт шкива коленчатого вала с
усилием 95 Н•м с использованием динамо­
метрического гаечного ключа. Используя
динамометр КМ-470-В, затянуть болт
шкива коленчатого вала еще на 30°+ 15°.

18. Установите датчик положения колен­

чатого вала и стопорный болт датчика
положения коленчатого вала.
Затяжка
Затяните стопорный болт датчика по­

ложения коленчатого вала с усилием

10 Н•м.

19. Подсоедините колодку датчика по­

ложения коленчатого вала и датчика
детонационного сгорания топлива.

20. Установите выпускной трубопровод.
2 1 . Установите стопорные гайки выпуск­

ного трубопровода на стойку выпуск­
ного  т р у б о п р о в о д а и болты на
кронштейн.

1С-66 ДВИГАТЕЛЬ DOHC

Затяжка

Затяните стопорные гайки выпускного
трубопровода и болты на кронштейне
с усилием 40 Н•м.

22. Наживите стопорные гайки выпуск­

ного гибкого трубопровода на катали­
тический нейтрализатор.
Затяжка
Затяните стопорные гайки выпускного
трубопровода к каталитическому нейт­

рализатору на соединительном трубо­
проводе с усилием 30 Н•м.

23. Подсоедините трубопровод давления

рулевого управления с усилителем, ес­
ли такой имеется. См. Раздел 6А,

"Рулевое управление с усилителем".

24. Подсоедините обратный трубопровод

рулевого управления с усилителем, ес­

ли он имеется. См. Раздел 6А, "Руле­

вое управление с усилителем".

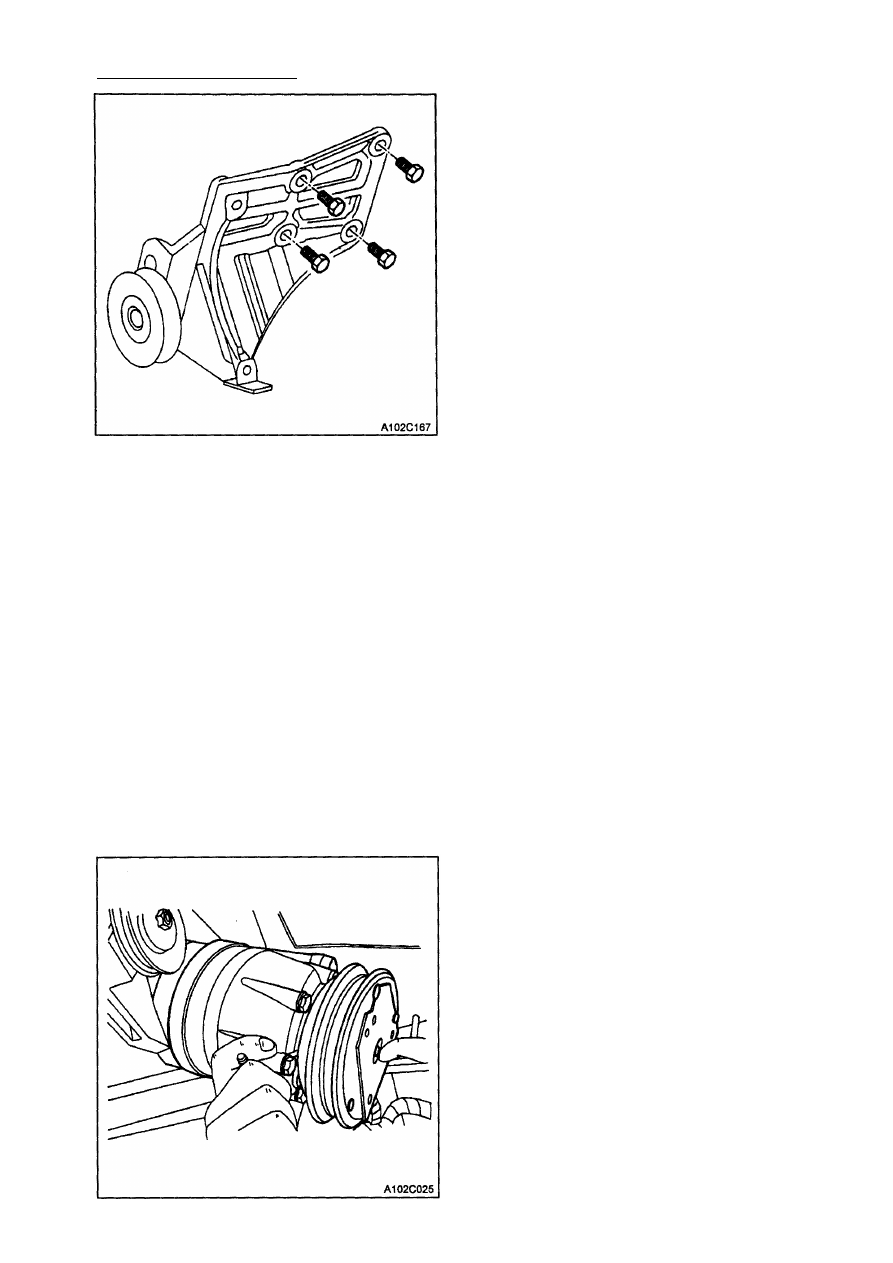

25. Установите монтажный кронштейн

компрессора, если он имеется.

26. Наживите болты монтажного крон­

штейна компрессора, если такой
имеется.
Затяжка
Затяните болты монтажного кронш­
тейна компрессора с усилием 50 Н•м.

27. Установите компрессор, если такой

имеется.

28. Наживите монтажные болты ком­

прессора, если такой имеется.
Затяжка
Затяните монтажные болты компрес­
сора с усилием 27 Н•м.

ДВИГАТЕЛЬ DOHC 1С - 67

29. Подсоедините колодку катушки ком­

прессора, если он имеется.

30. Установите приводной ремень гене­

ратора.

3 1 . Установите приводной ремень ком­

прессора, если такой имеется.

32. Подсоедините узел трубопровода ком­

прессора и стопорный болт узла

трубопровода компрессора, если такой

имеется.
Затяжка
Затяните стопорный болт узла трубо­

провода компрессора с усилием
33 Н•м.

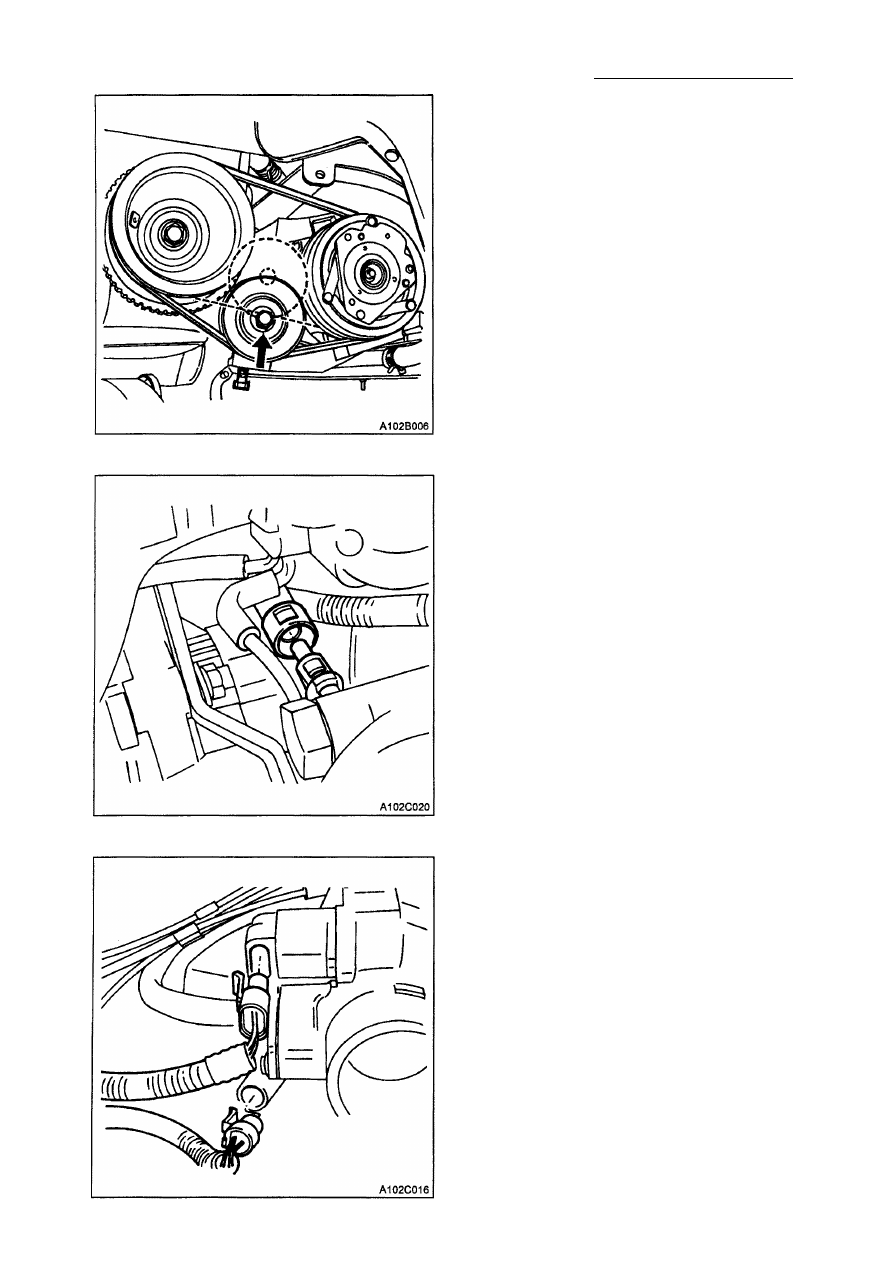

33. Установите шкив насоса усилителя ру­

л е в о г о  у п р а в л е н и я , если  т а к о й

имеется.

34. Наживите болты шкива насоса усили­

теля рулевого управления, если такой

имеется.

Затяжка
Затяните болты шкива насоса усили­
теля рулевого управления с усилием
25 Н•м.

35. Установите правый передний противо-

брызговый щиток.

36. Установите правое переднее колесо.

См. Раздел 2Е "Шины и колеса".

37. Подсоедините подающий топливо­

провод к топливному путепроводу.

38. Подсоедините обратный топливо­

провод к регулятору давления топлива.

39. Подсоедините все необходимые ва­

куумные трубопроводы, включая тру­
бопровод вакуумного тормоза с уси­

лителем.

40. Подсоедините колодку кислородного

датчика.

4 1 . Подсоедините вывод соленоида "S"

стартера.

42. Подсоедините колодку регулятора

напряжения генератора.

43. Подсоедините колодку датчика тем­

пературы охлаждающей жидкости.

44. Подсоедините колодку датчика тем­

пературы охлаждающей жидкости

двигателя.

45. Подсоедините колодку датчика поло­

жения дросселя.

1С-68 ДВИГАТЕЛЬ DOHC

46. Подсоедините колодку пневмокла-

пана режима холостого хода.

47. Подсоедините колодку на топливные

форсунки.

48. Подсоедините колодку на катушке за­

жигания системы зажигания и зажимы

заземления электронного модуля уп­

равления на впускном коллекторе и
стартере.

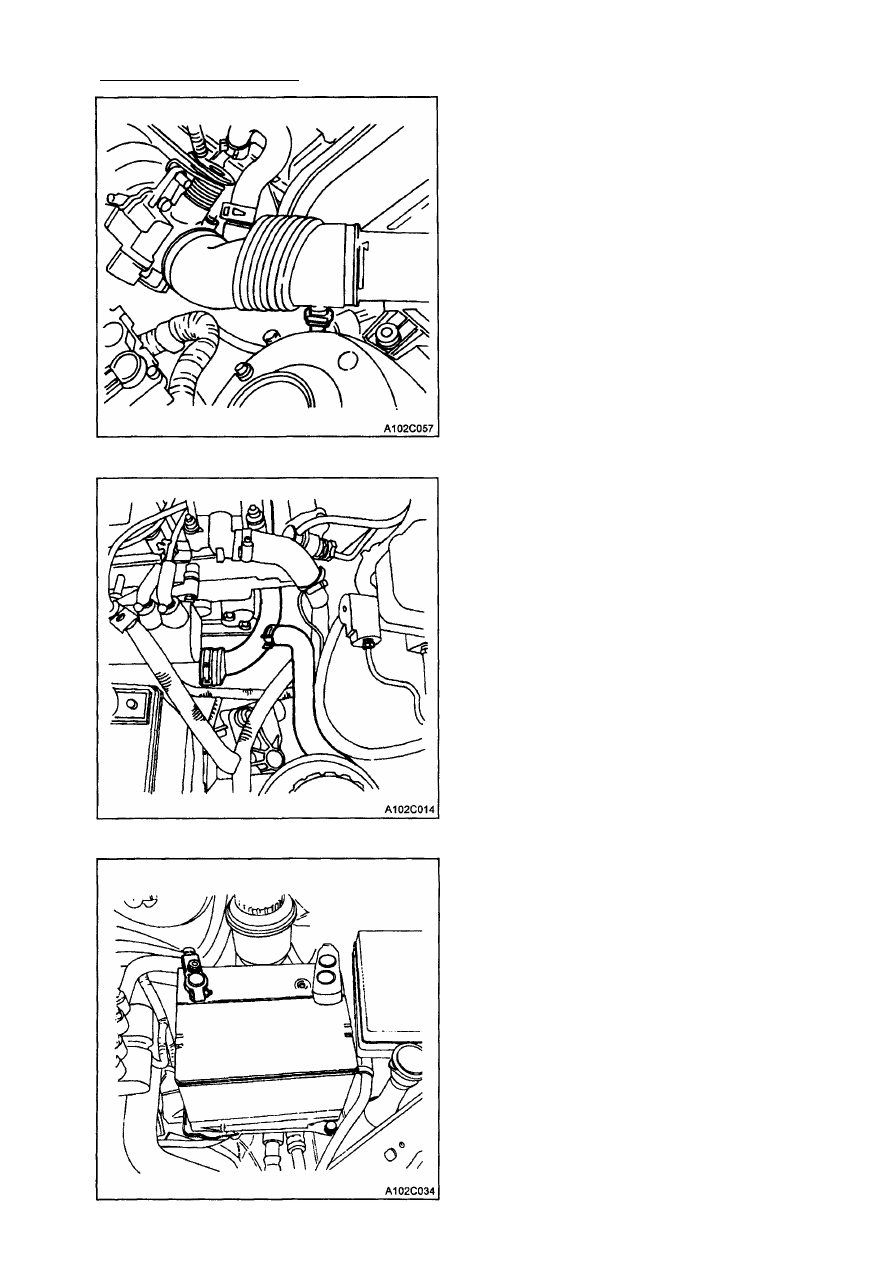

49. Установите воздушный впускной тру­

бопровод между корпусом дросселя и
корпусом воздушного фильтра.

50. Подсоедините всасывающую трубу

двигателя к крышке газораспредели­
тельного механизма.

5 1 . Подсоедините колодку датчика темпе­

ратуры воздуха.

52. Установите радиатор системы охлаж­

дения и охлаждающие вентиляторы
двигателя. См. Раздел 1D "Система

охлаждения двигателя".

53. Подсоедините нижний трубопровод

радиатора к трубопроводу охлаж­

дающей жидкости.

54. Подсоедините верхний трубопровод

радиатора к корпусу термостата.

55. Подсоедините впускной трубопровод

отопителя к головке цилиндров.

56. Подсоедините выпускной трубопро­

вод отопителя к трубопроводу охлаж­

дающей жидкости.

57. Подсоедините трубопровод охлаж­

дающей жидкости расширительного

бачка к трубопроводу охлаждающей
жидкости.

58. Подсоедините трубопровод охлаж-

лаждающей жидкости расширитель­

ного бачка к корпусу дросселя.

59. Подсоедините провод дросселя к кор­

пусу дросселя и кронштейну впускно­
го коллектора.

60. Установите предохранитель топливно­

го насоса.

6 1 . Подсоедините отрицательный провод

аккумуляторной батареи к кузову
машины.

62. Подсоедините отрицательный провод

аккумуляторной батареи.

63. Подсоедините положительный провод

аккумуляторной батареи.
