ДВИГАТЕЛЬ DOHC 1С-57

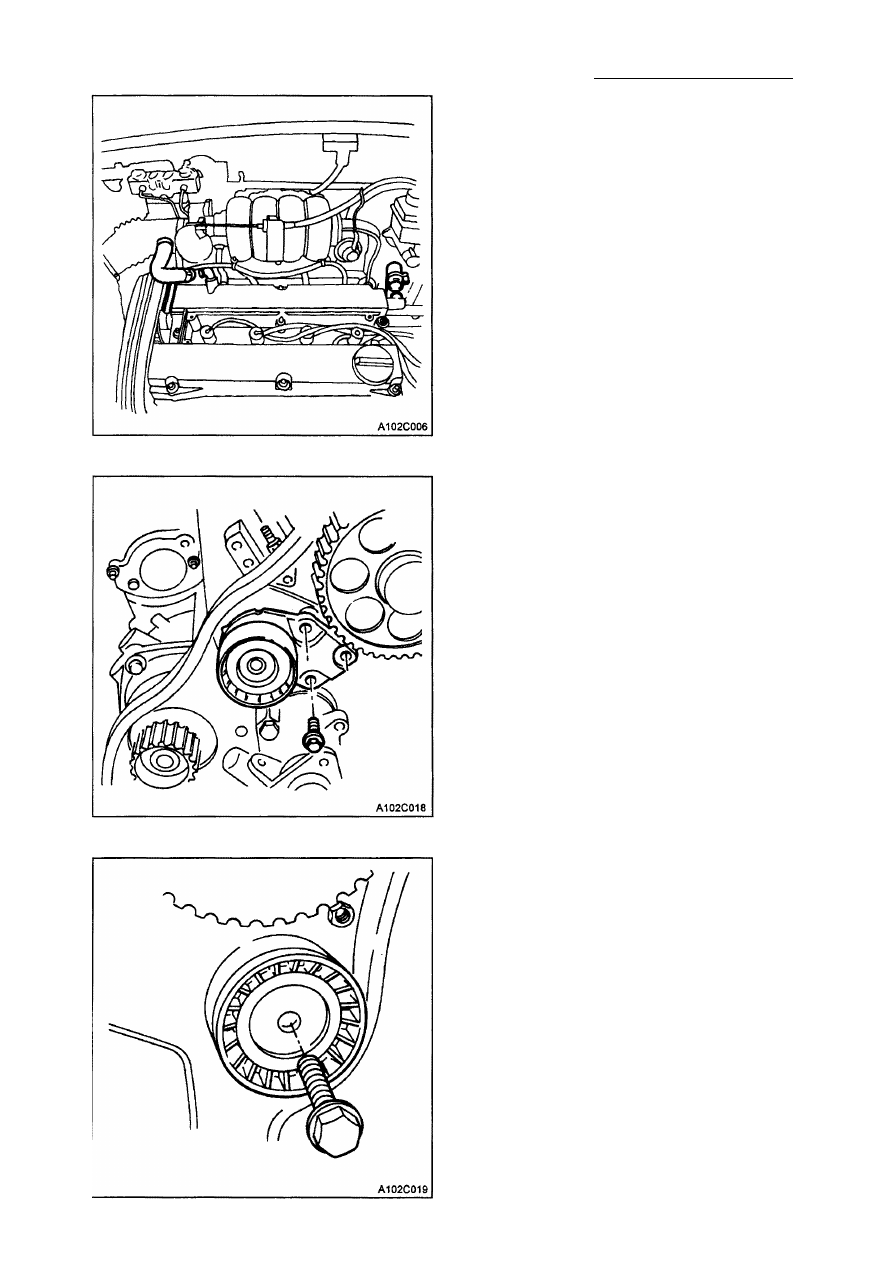

9. Установите вентиляционные трубо­

проводы картера двигателя в крышке
газораспределительного механизма.

10. Подсоедините провода к свечам зажи­

гания.

11. Установите крышку свечей зажигания.
12. Наживите болты крышки свечей

зажигания.

Затяжка
Затяните болты крышки свечей зажи­

гания с усилием 3 Н•м.

1. Установите зубчатый ремень привода

распредвала. См. главу "Зубчатый ре­

мень привода распредвала" в этом

разделе.

2. Подсоедините отрицательный провод

аккумуляторной батареи.

З А Д Н Я Я  К Р Ы Ш К А  З У Б Ч А Т О Г О

Р Е М Н Я  П Р И В О Д А  Р А С П Р Е Д В А Л А

Процедура снятия
1. Снимите зубчатый ремень привода

распредвала и крышку зубчатого рем­
ня привода распредвала. См. главу

"Зубчатый ремень привода распред­

вала" в этом разделе.

2. Снимите шкивы распределительных

валов. См. главу "Шкивы газораспре­
делительного вала" в этом разделе.

3. Снимите шкив распределительного

вала.

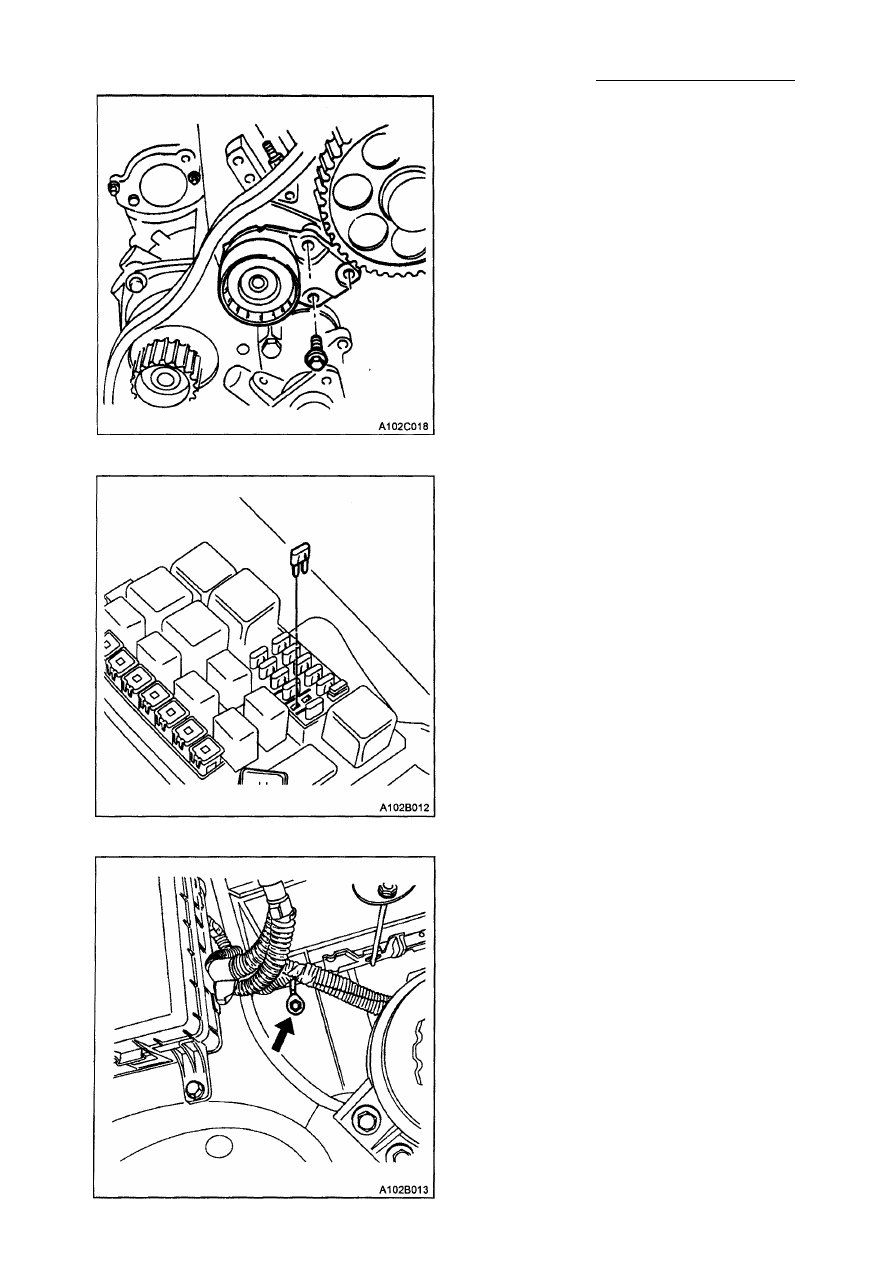

4. Снимите болты механизма натяжения

зубчатого ремня привода распред­
вала.

5. Снимите механизм натяжения зубча­

того ремня привода распредвала.

6. Снимите болт натяжного ролика зуб­

чатого ремня привода распредвала.

7. Снимите натяжной ролик зубчатого

ремня привода распредвала.

1С - 58 ДВИГАТЕЛЬ DOHC

Процедура установки

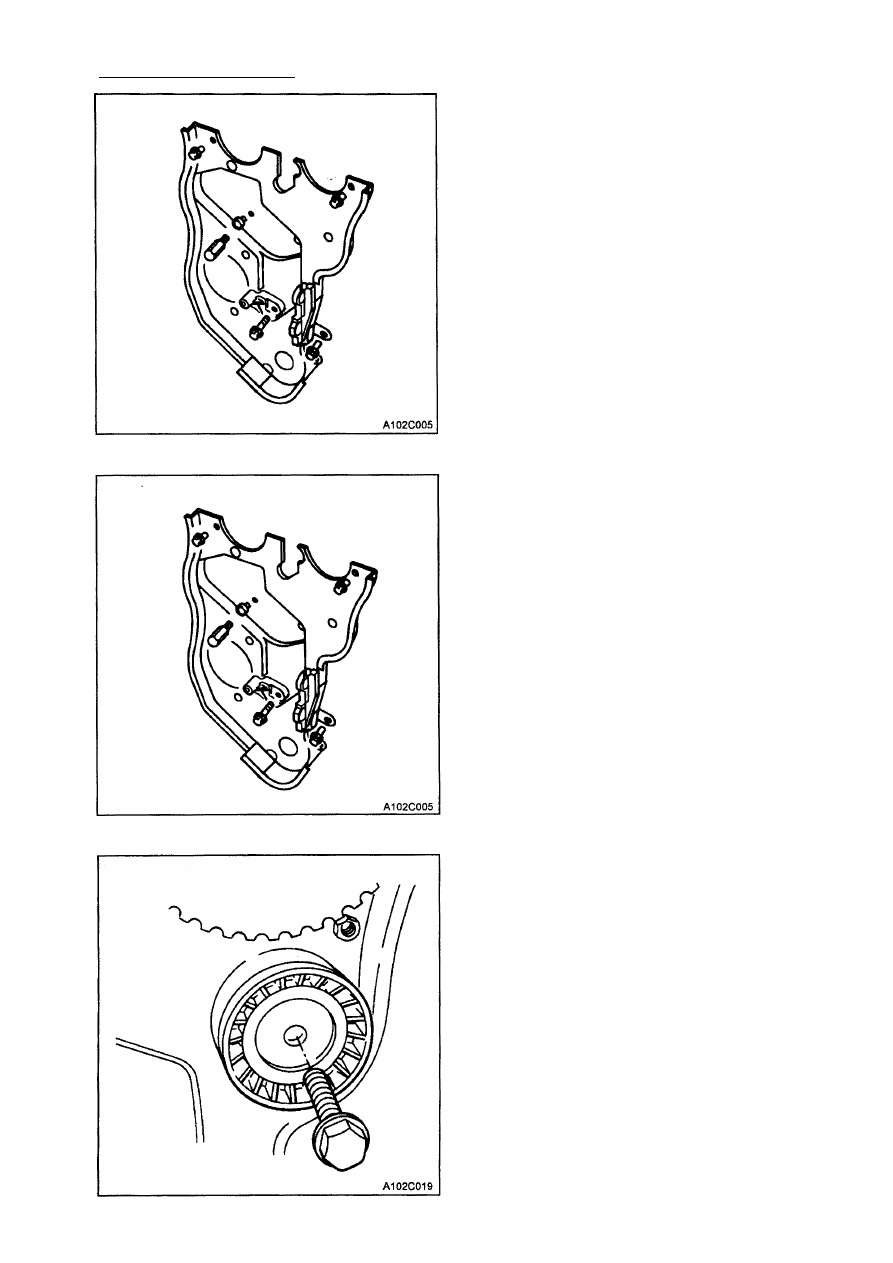

1. Установите заднюю крышку зубчатого

ремня привода распредвала.

2. Наживите болты задней крышки зуб­

чатого ремня привода распредвала.
Затяжка

Затяните болты задней крышки зубча­

того ремня привода распредвала с
усилием 10 Н•м.

3. Установите натяжной ролик зубчатого

ремня привода распредвала.

4. Наживите болт натяжного ролика зуб­

чатого ремня привода распредвала.
Затяжка
Затяните болт натяжного ролика зубча­
того ремня привода распредвала с
усилием 40 Н•м.

8. Снимите болты задней крышки зубча­

того ремня привода распредвала.

9. Снимите заднюю крышку зубчатого

ремня привода распредвала.

ДВИГАТЕЛЬ DOHC 1С-59

5. Установите механизм натяжения зуб­

чатого ремня привода распредвала.

6. Наживите болты механизма натяже­

ния зубчатого ремня привода распред­
вала.

Затяжка
Затяните болты механизма натяжения
зубчатого ремня привода распредвала
с усилием 25 Н•м.

7. Установите шкив распределительно­

го вала.

8. Установите шкив распределительно­

го вала. См. главу "Шкивы газорас­
пределительного вала" в этом раз­
деле.

9. Установите зубчатый ремень привода

распредвала и крышку зубчатого рем­
ня привода распредвала. См. главу

"Зубчатый ремень привода распред­

вала" в этом разделе.

ДВИГАТЕЛЬ

Необходимые инструменты:

Динамометр КМ-470-В

Процедура снятия
Внимание: на автомобилях, оборудован­
ных механической коробкой передач,
механизм переключения передач должен
быть снят перед снятием двигателя. См.
Раздел 5В, "Пятискоростная механи­
ческая коробка передач".

1. Завести двигатель. Провернуть колен­

чатый вал двигателя после того, как

он остановится в течении 10 секунд

для того, чтобы освободить топливную

систему от давления топлива.

2. Снимите капот. См. Раздел 9R, "Перед­

няя часть кузова".

3. Слить моторное масло.

4. Отсоедините отрицательный провод

аккумуляторной батареи.

5. Отсоедините положительный провод

аккумуляторной батареи.

6. Отсоедините отрицательный провод

аккумуляторной батареи от кузова
автомобиля.

1С-60 ДВИГАТЕЛЬ DOHC

8. Освободить систему кондициониро­

вания воздуха, если она имеется. См.
Раздел 7В, "Ручное управление систе­
мами отопления, вентиляции и кон­
диционирования".

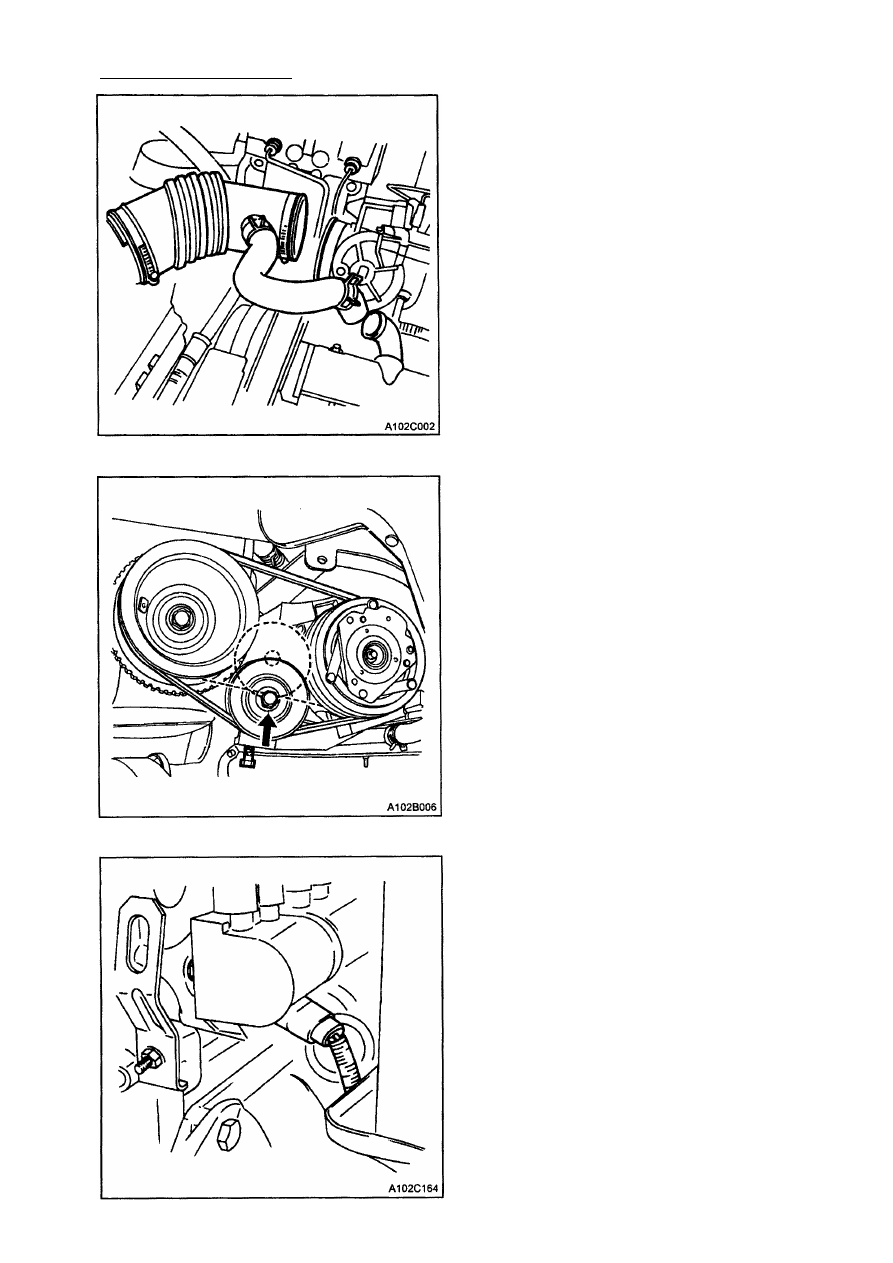

9. Отсоедините колодку датчика темпе­

ратуры воздуха коллектора.

10. Снимите воздушный всасывающий

трубопровод с корпуса дросселя и

корпус воздушного фильтра.

11. Отсоедините всасывающую трубу дви­

гателя от крышки газораспредели­

тельного механизма.

12. Снимите правое переднее колесо.

См. Раздел 2Е, "Шины и колеса".

13. Снимите правый передний брызгоза-

держивающий щиток.

14. Снимите приводной ремень компрес­

сора, если он имеется.

15. Снимите приводной ремень генерато­

ра .

16. Снимите болты шкива насоса усили­

теля рулевого управления.

17. Снимите шкив насоса усилителя ру­

левого управления.

18. Слейте охлаждающую жидкость двига­

теля. См. Раздел 1D "Система охлаж­

дения двигателя".

19. Снимите радиатор системы охлаж­

дения и вентиляторы охлаждающие
двигатель. См. Раздел 1D, "Система

охлаждения двигателя".

20. Отсоедините верхний трубопровод ра­

диатора от корпуса термостата.

2 1 . Отсоедините возвратный трубопровод

рулевого привода с усилителем от
насоса усилителя рулевого управ­

ления, если такой имеется. См. Раздел
6А, "Рулевое управление с усили­
телем".

22. Отсоедините шланг давления руле­

вого привода с усилителем от насоса
усилителя рулевого управления, если
такой имеется. См. Раздел 6А, "Руле­
вое управление с усилителем".

23. Отсоедините колодку на катушке зажи­

гания и зажим заземления электрон­
ного модуля управления двигателя на
впускном коллекторе и на стартере.
