ДВИГАТЕЛЬ SOHC 1В-75

2 1 . Установить масляный насос / подаю­

щий трубопровод.

22. Установить масляный насос / болты

подающего трубопровода.

Затяжка

Затянуть масляный насос / болты
подающего трубопровода с усилием

10 Н•м.

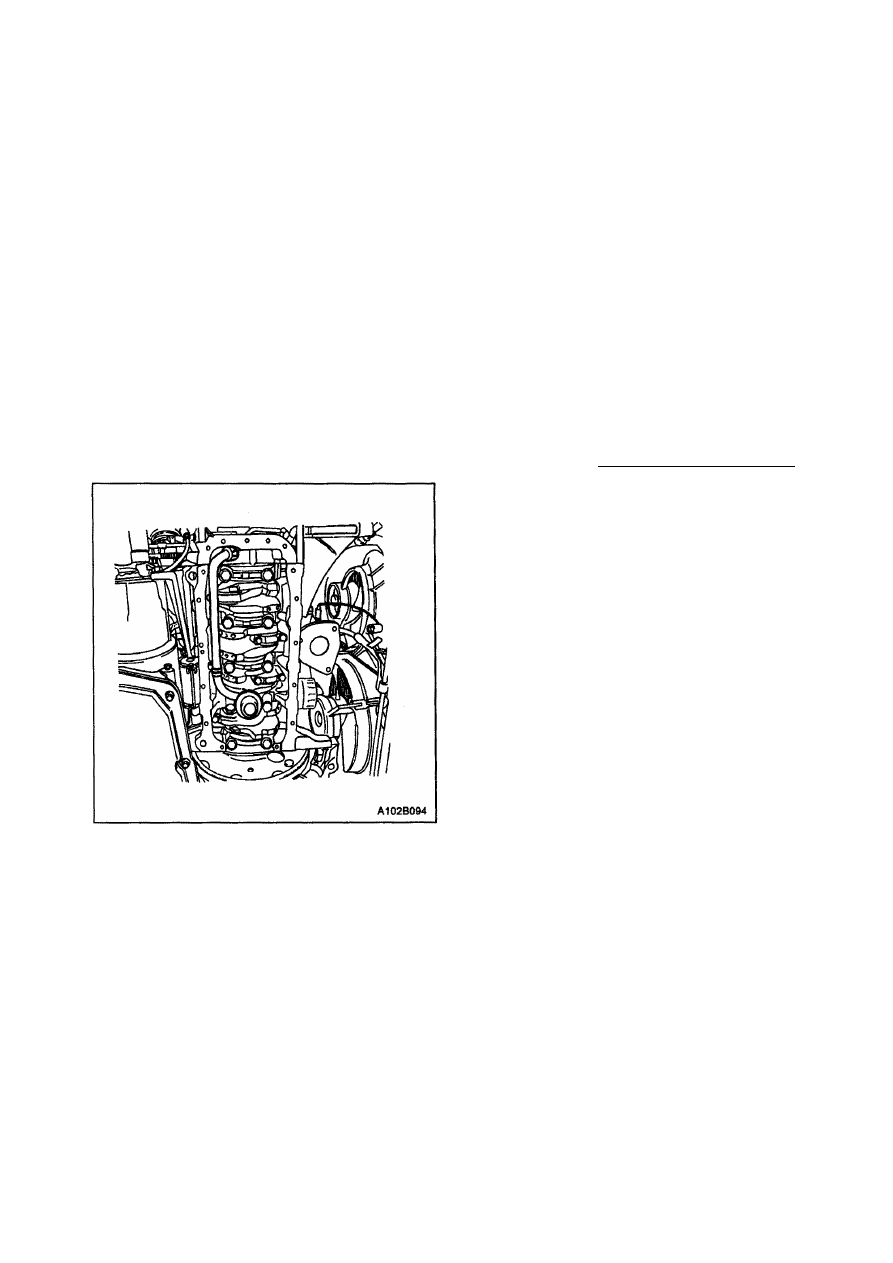

23.Установить масляный картер. Смот­

реть "Масляный картер" в этом раз­
деле.

24. Установить головку цилиндров вмес­

те с впускным коллектором и выпуск­

ным коллектором. Смотреть "Головка
цилиндров" в этом разделе.

1В-76 ДВИГАТЕЛЬ SOHC

РЕМОНТ УЗЛОВ

ГОЛОВКА ЦИЛИНДРОВ и

ДЕТАЛИ БЛОКА КЛАПАНОВ

Необходимые инструменты:
Манометр МКМ-571-В
Развертка направляющей втулки клапана
КМ-253
Развертка направляющей втулки клапана

КМ-254
Развертка направляющей втулки клапана
КМ-255

Комплект резцов КМ-340-0
Выколотка для направляющего уст­
ройства КМ-340-7
Режущий инструмент КМ-340-13
Режущий инструмент КМ-340-26

Устройство для сжатия пружины клапана
КМ-348
Измеритель расстояния КМ-419
Процедура разборки

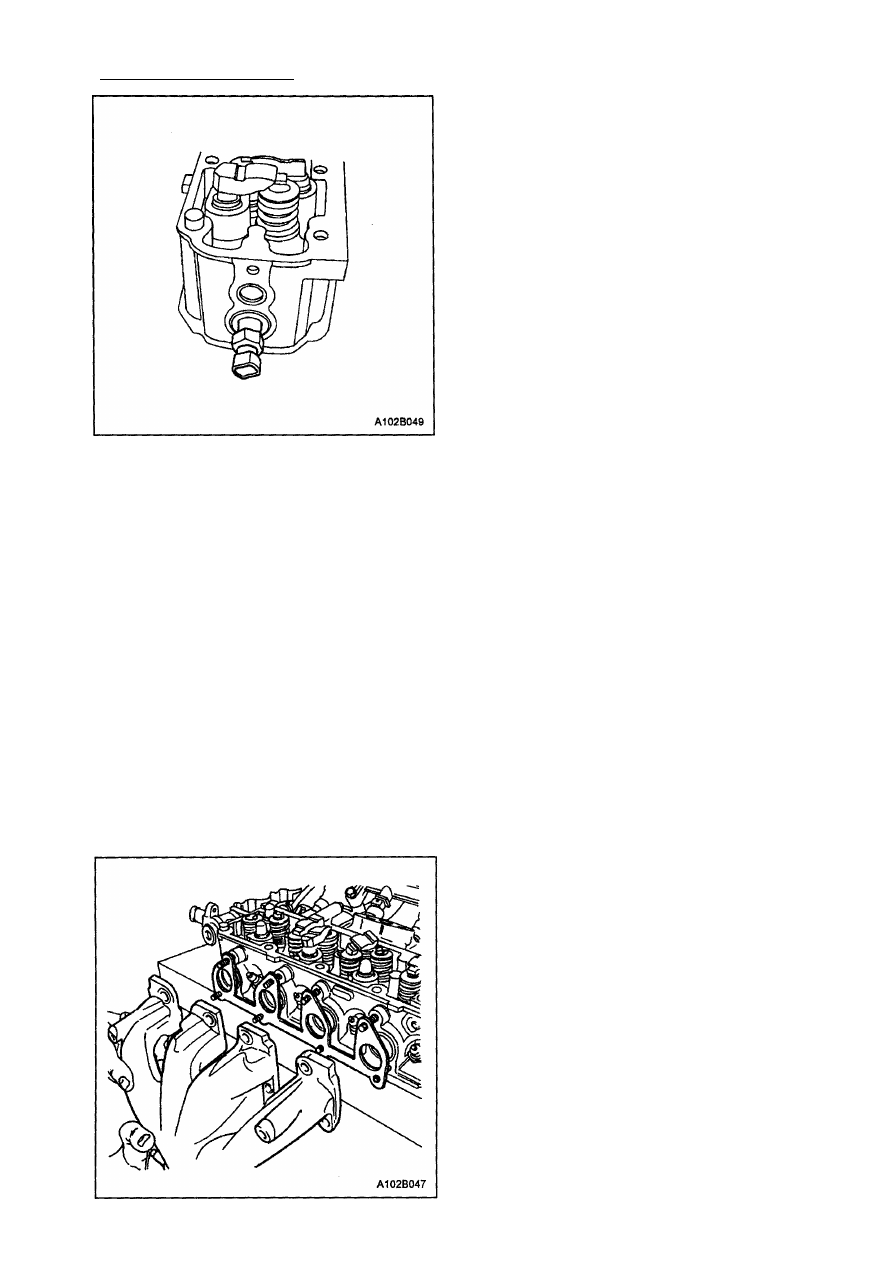

1. Снять головку цилиндров вместе с впу­

скным коллектором и выпускным кол­
лектором. Смотреть "Головка цилинд­
ров" в этом разделе.

2. Снять датчик температуры охлаждаю­

щей жидкости.

3. Снять болты теплозащитного экрана

выпускного коллектора.

4. Снять теплозащитный экран выпускно­

го коллектора.

5. Снять гайки выпускного коллектора.
6. Снять выпускной коллектор.
7. Снять прокладку выпускного коллек­

тора.

8. Снять стойки выпускного коллектора.
9. Снять свечи зажигания.

ДВИГАТЕЛЬ SOHC 1В-77

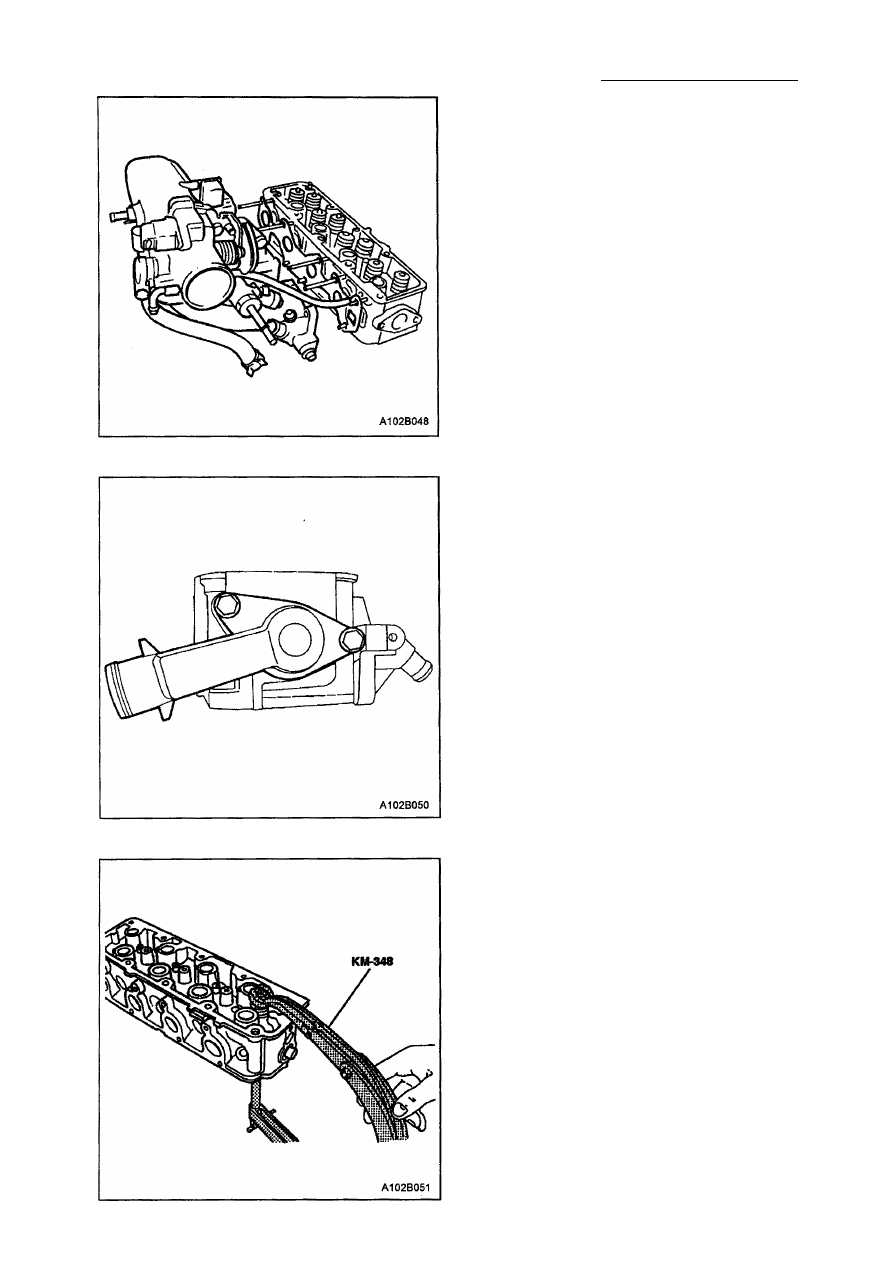

14. Отвинтить монтажные болты корпуса

термостата.

15. Снять корпус термостата.
16. Снять прокладку термостата и термо­

стат.

17. Используя устройство для сжатия пру­

жины клапана КМ-348, сжать пружины

клапана.

18. Отвинтить стопорные гайки газорас­

пределительного механизма.

19. Снять крышку пружины газораспре­

делительного механизма.

20. Снять пружины газораспределитель­

ного механизма.

2 1 . Снять клапана.
22. Снять масляные уплотнения штока

клапана.

23. Снять центровочные пальцы держа­

теля кулачкового вала.

10. Снять стопорные гайки впускного кол­

лектора.

11. Снять впускной коллектор.
12. Снять прокладку впускного коллекто­

ра.

13. Снять стойки впускного коллектора.

1В-78 ДВИГАТЕЛЬ SOHC

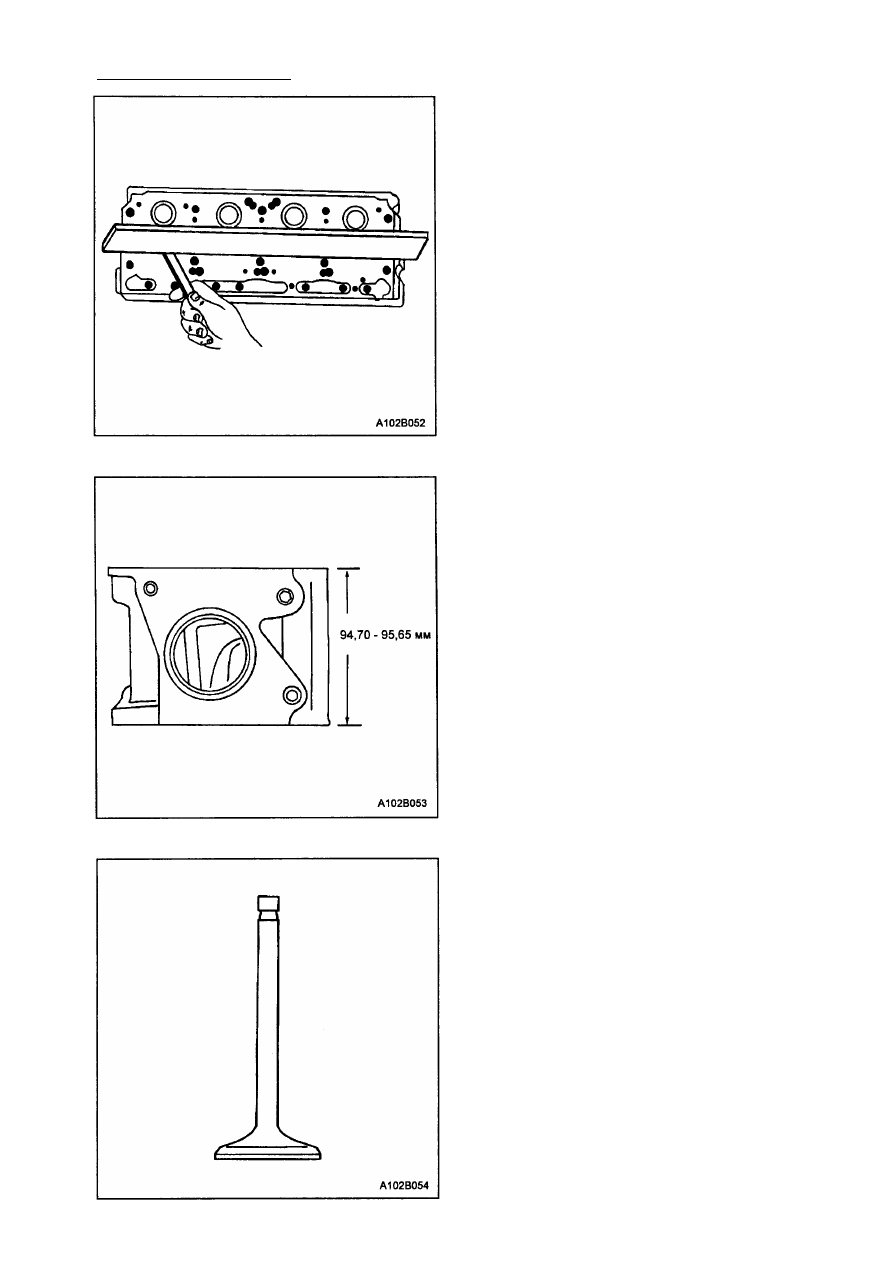

Осмотр головки цилиндра

1. Почистить сопрягаемые поверхности.

2. Осмотреть прокладку головки цилинд­

ра и сопрягаемые поверхности на пред­
мет утечки, коррозии и прорыв газов в
картер двигателя.

3. Осмотреть головку цилиндра на пред­

мет трещин.

4. Осмотреть головку цилиндра по длине

и ширине, используя толщиномер и по­
верочную линейку.

5. Проверить уплотнительные поверхнос­

ти на деформацию и коробление. Уп­
лотнительные поверхности головки ци­
линдра должны быть ровные в пре­
делах 0.025 мм max.

6. Измерить высоту головки цилиндра.

Высота головки цилиндра должна быть

94.70 до 95.65 мм. Если высота головки
цилиндра меньше, чем 94.70 мм, за­

менить головку цилиндра.

7. Проверить все резьбовые отверстия на

предмет повреждения.

8. Осмотреть седла клапанного механиз­

ма на предмет чрезмерного износа и
прогаров.

Осмотр клапана

1. Осмотреть износ упора штока клапана.

2. Осмотреть канавки сухарей клапана и

канавки масляного уплотнения на
предмет попадания стружки и износа.

3. Осмотреть клапаны на предмет прога­

ров и трещин.

4. Осмотреть шток клапана на предмет

задиров и царапин.

5. Осмотреть шток клапана. Шток клапана

должен быть прямой.

6. Осмотреть переднюю часть клапана на

предмет нарезания канавок. Если ка­
навка такая глубокая, что восстанов­

ление поверхности даст острые края,
заменить клапан.
