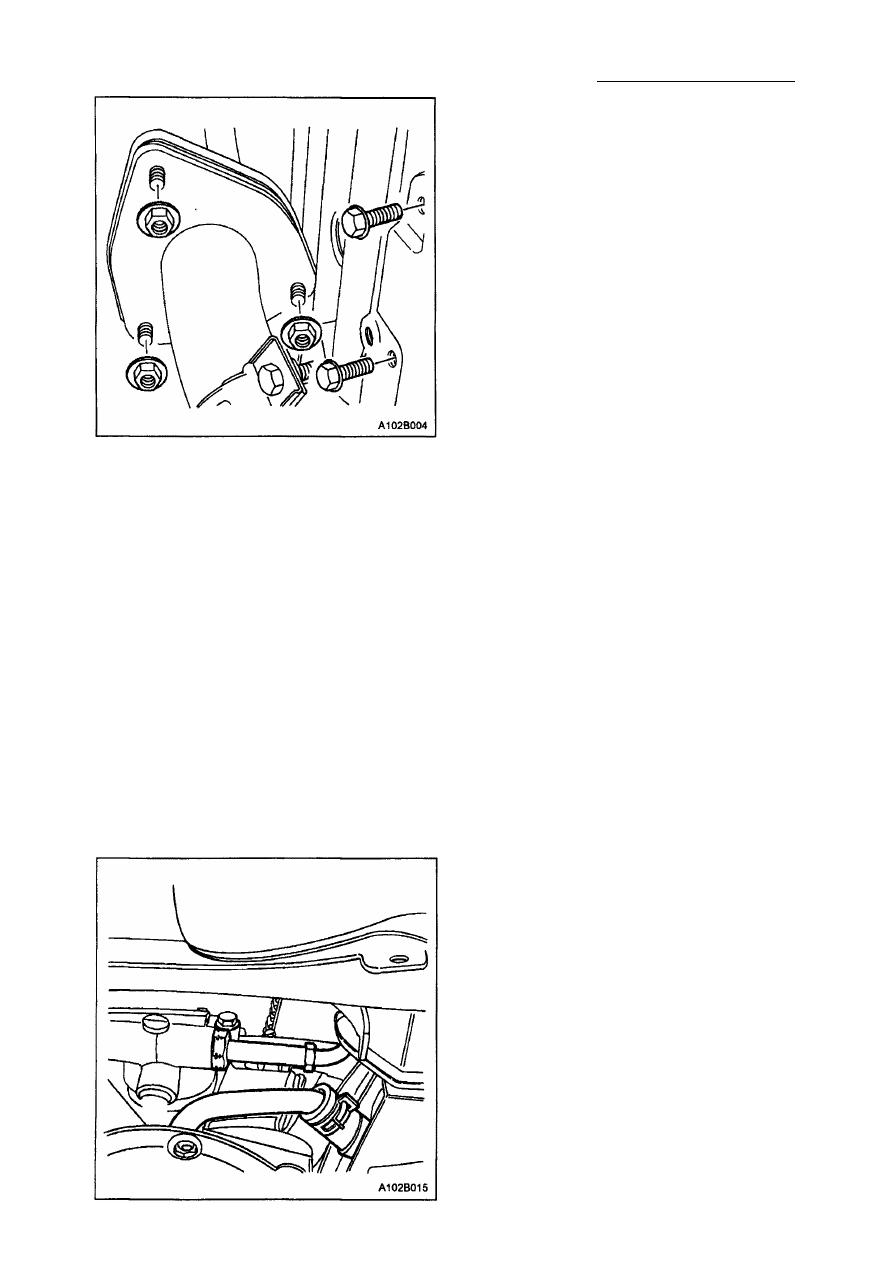

ДВИГАТЕЛЬ SOHC 1В-67

18. Установить датчик положения колен­

чатого вала и стопорный болт датчика

положения коленчатого вала.

Затяжка
Затянуть стопорный болт датчика по­
ложения коленчатого вала с усилием

10 Н•м.

19. Подсоединить колодку датчика поло­

жения коленчатого вала.

20. Установить выпускной трубопровод.
2 1 . Наживить стопорные гайки выпускного

трубопровода каталитического нейт­

рализатора.
Затяжка
Затянуть стопорные гайки выпускно­
го трубопровода каталитического
нейтрализатора или соединительно­
го коллектора с усилием 30 Н•м.

22. Установить стопорные гайки и болты

кронштейна выпускного трубопрово­

да выпускного коллектора.

Затяжка
Затянуть стопорные гайки и болты
кронштейна выпускного трубопрово­
да выпускного коллектора с усилием
40 Н•м.

23. Подсоединить трубопровод подачи

рулевого привода с усилителем, ес­

ли такой имеется.

24. Подсоединить обратный трубопровод

рулевого привода с усилителем, если

такой имеется.

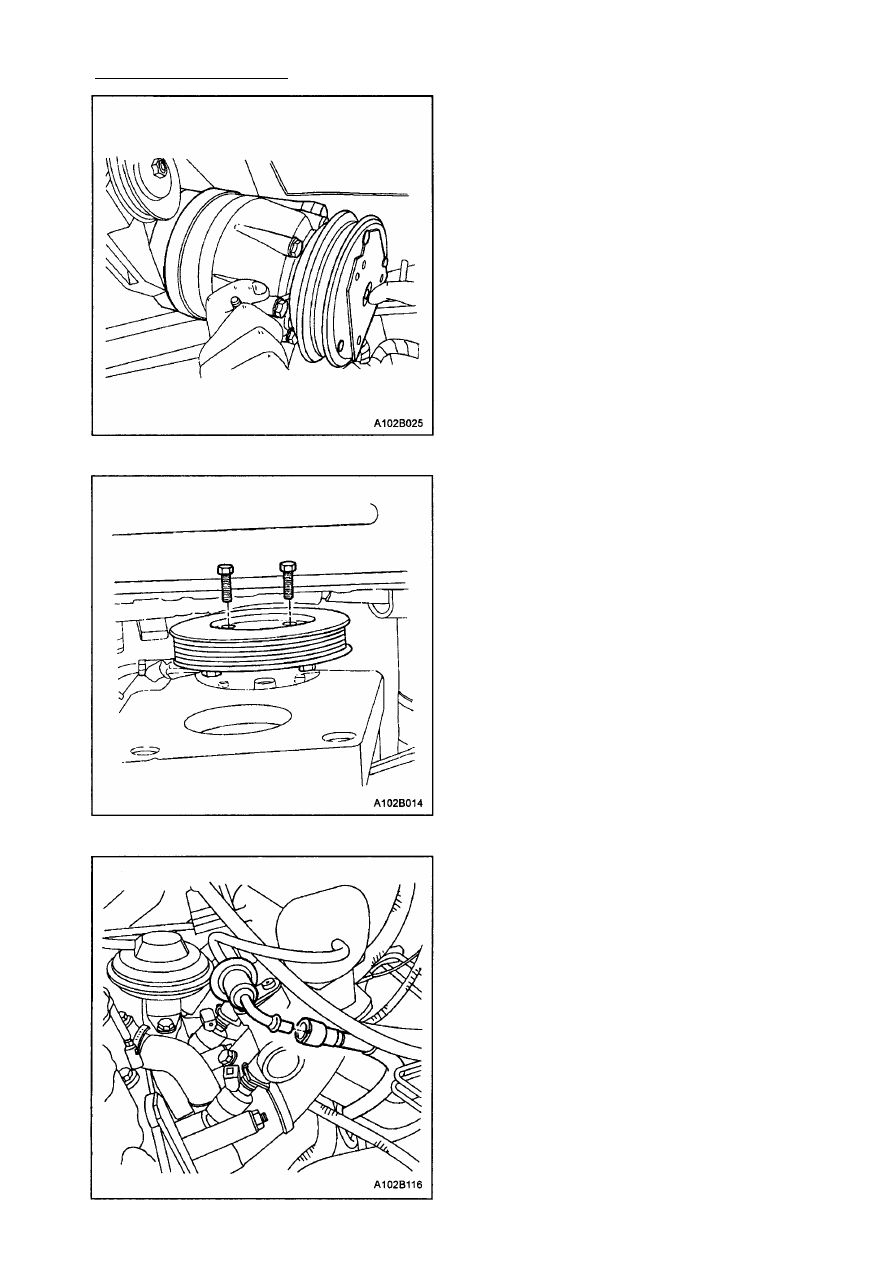

1В - 68 ДВИГАТЕЛЬ SOHC

25. Установить монтажный кронштейн

компрессора, если такой имеется.

26. Наживить болты монтажного кронш­

тейна компрессора, если такой имеет­

ся.
Затяжка
Затянуть болты монтажного кронш­
тейна компрессора с усилием 50 Н•м.

27. Установить компрессор переменного

тока, если такой имеется.

28. Установить монтажные болты комп­

рессора, если такой имеется.
Затяжка
Затянуть монтажные болты компрес­
сора переменного тока с усилием
27 Н•м.

29. Подсоединить соединитель катушки

компрессора.

30. Установить приводной ремень гене­

ратора.

31. Установить приводной ремень комп­

рессора, если такой имеется.

32. Подсоединить узел гибкого трубопро­

вода компрессора и стопорные бол­

ты узла гибкого трубопровода комп­

рессора, если такой имеется.
Затяжка
Затянуть стопорный болт узла трубо­
провода с усилием 33 Н•м.

33. Установить шкив насоса усилителя

рулевого управления, если такой
имеется.

34. Наживить болты шкива насоса усили­

теля рулевого управления, если та­

кой имеется.
Затяжка
Затянуть болты шкива насоса усили­

теля рулевого управления с усилием
25 Н•м.

35. Установить правое переднее колесо

вместе с противобрызговым щитком.

36. Установить правое переднее колесо.

Смотреть раздел 2Е, "Шины и колеса".

37. Подсоединить подающий топливопро­

вод к топливному путепроводу.

38. Подсоединить обратный топливопро­

вод к регулятору давления топлива.

39. Подсоединить все необходимые ва­

куумные трубопроводы, включая тру­
бопровод вакуумного тормоза с уси­

лителем.

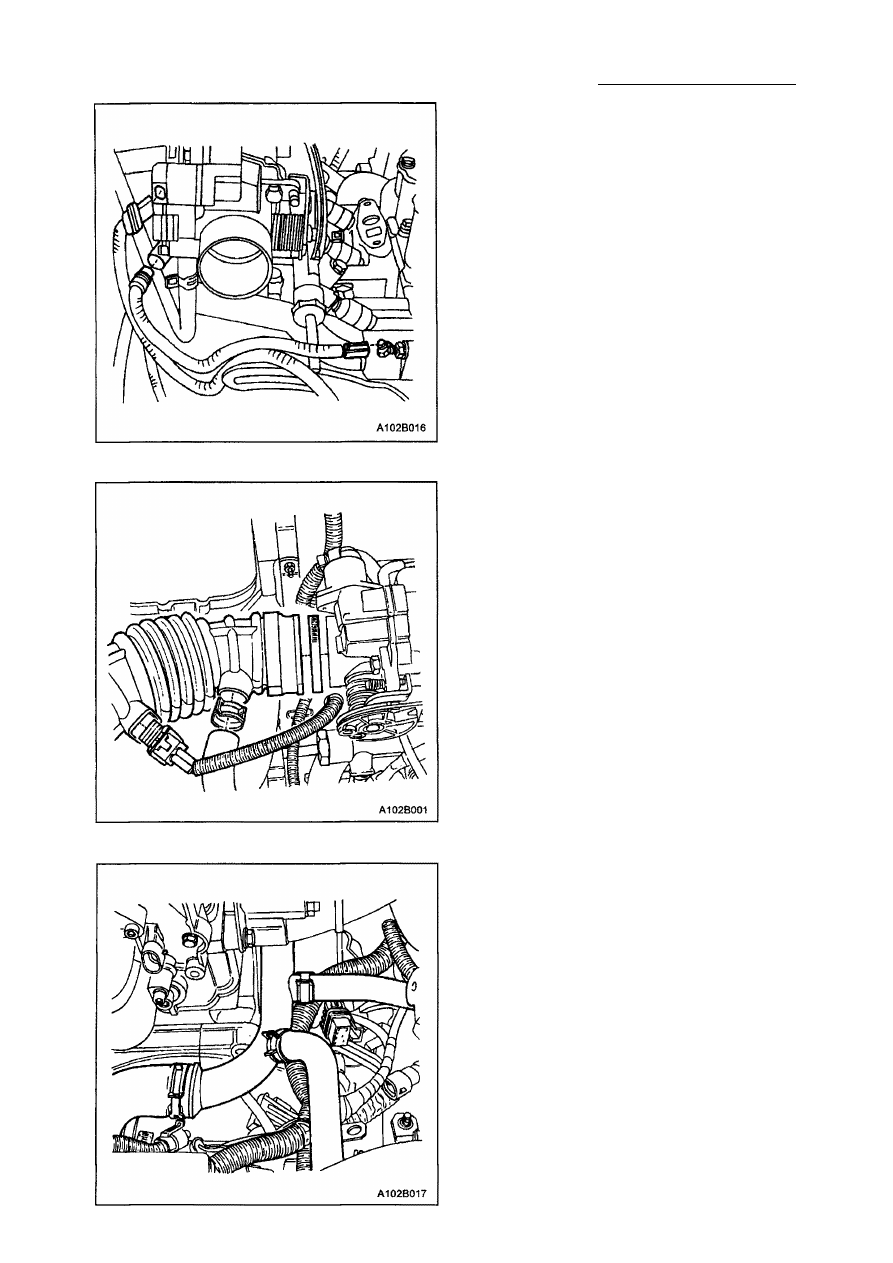

ДВИГАТЕЛЬ SOHC 1В-69

40. Подсоединить колодку кислородного

датчика.

4 1 . Подсоединить провод зажима соле­

ноида "S" стартера.

42. Подсоединить колодку регулятора на­

пряжения генератора.

43. Подсоединить колодку датчика темпе­

ратуры охлаждающей жидкости.

44. Подсоединить колодку датчика темпе­

ратуры охлаждающей жидкости дви­
гателя и колодку датчика детона­

ционного сгорания топлива, если та­
кой имеется.

45. Подсоединить колодку датчика поло­

жения дросселя.

46. Подсоединить колодку пневмоклапа-

на режима холостого хода.

47. Подсоединить колодки на топливные

форсунки.

48. Подсоединить колодки на катушке за­

жигания систему зажигания и зажимы
заземления электронного модуля уп­

равления на впускном коллекторе.

49. Установить воздушный впускной тру­

бопровод между корпусом дросселя и
корпусом воздушного фильтра.

50. Подсоединить всасывающую трубу

двигателя к крышке газораспредели­
тельного механизма.

5 1 . Подсоединить колодку датчика тем­

пературы воздуха коллектора.

52. Установить радиатор охлаждающей

системы и охлаждающие вентилято­
ры двигателя. См. Раздел 1D "Систе­
ма охлаждения двигателя".

53. Подсоединить нижний трубопровод

радиатора к трубопроводу охлаждаю­
щей жидкости.

54. Подсоединить верхний трубопровод

радиатора к корпусу термостата.

55. Подсоединить трубопровод охлажда­

ющей жидкости сглаживающего ре­
сивера к радиатору.

56. Подсоединить выпускной трубопро­

вод отопителя к трубопроводу охлаж­

дающей жидкости.

57. Подсоединить впускной трубопровод

отопителя к распределителю охлаж­

дающей жидкости.

58. Подсоединить трубопровод расшири-

тельного бочка к трубопроводу охлаж­
дающей жидкости.

59. Подсоединить трубопровод расшири­

теля бочка к корпусу дросселя.

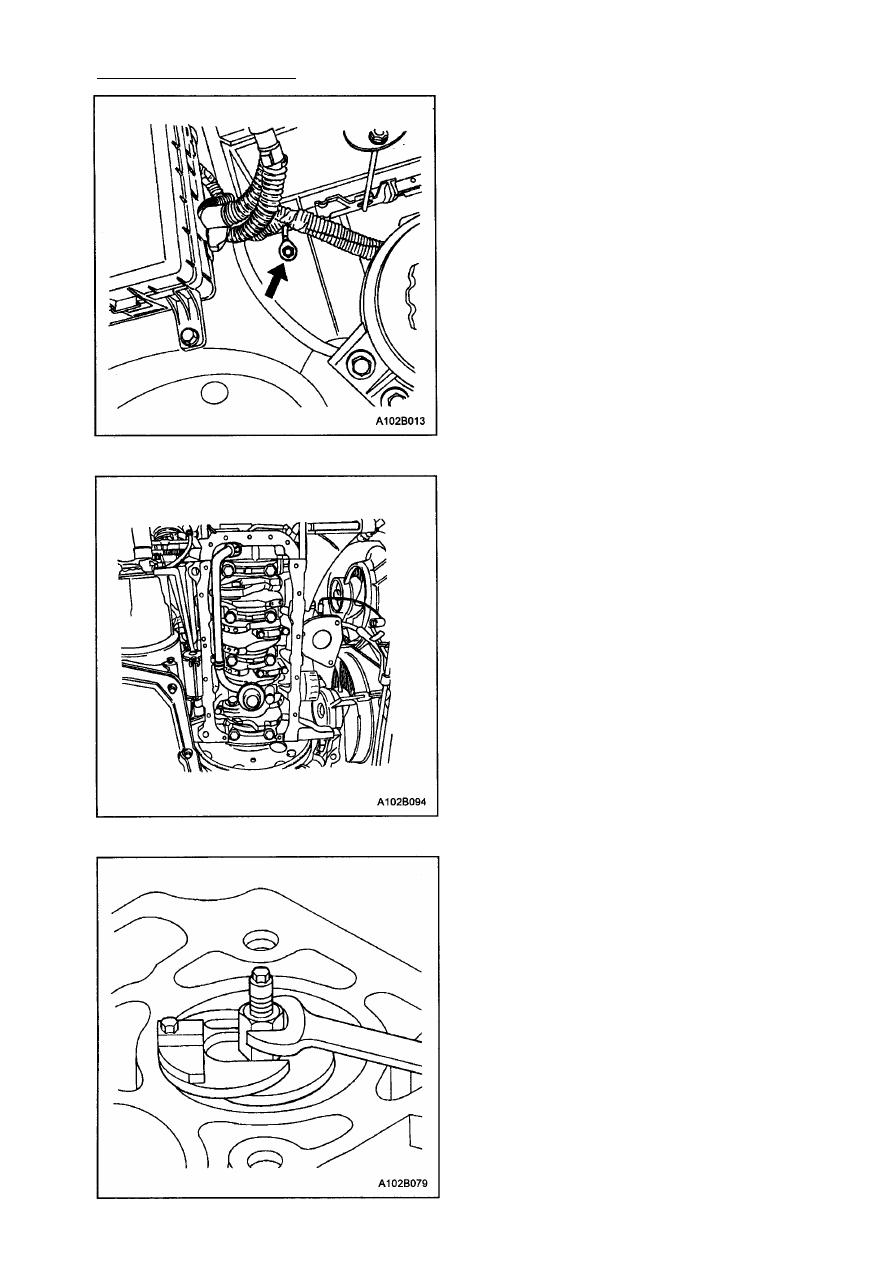

1В - 70 ДВИГАТЕЛЬ SOHC

60. Подсоединить кабель дросселя к кор­

пусу дросселя и кронштейну впуск­
ного коллектора.

6 1 . Вставить предохранитель топливного

насоса.

62. Подсоединить отрицательный провод

аккумуляторной батареи к кузову ма­
шины.

63. Подсоединить отрицательный провод

аккумуляторной батареи к аккумул­
яторной батарее.

64. Подсоединить положительный провод

аккумуляторной батареи.

65. Залить в картер двигателя моторное

масло.

66. Наполнить систему охлаждения дви­

гателя. См. Раздел 1D, "Система
охлаждения двигателя".

67. Спустить систему усилителя рулево­

го управления, если необходимо. См.
Раздел 6А "Рулевое управление с

усилителем".

68. Снова заполнить систему охлажде­

ния, если необходимо. См. Раздел 7В,

"Ручное управление системами ото­

пления, вентиляции и кондициониро­

вания ".

69. Установить капот. См. Раздел 9R

"Передняя часть кузова".

ПОРШНИ И ШАТУНЫ

Необходимые инструменты:
Комплект для технического обслужива­
ния поршневого пальца КМ-427

Динамометр КМ-470-В

Процедура снятия

1. Снять головку цилиндра вместе с впуск­

ным и выпускным коллектором. Смот­
реть "Головка цилиндров" в этом раз­
деле.

2. Снять масляный картер. См. "Масля­

ный картер" в этом разделе.

3. Отвинтить болты масляного насоса /

подающего трубопровода.

4. Снять масляный насос / подающий тру­

бопровод.

5. Переместить поршень в нижнюю часть

хода поршня

6. Маркировать крышку шатуна.
7. Снять болты крышки шатуна.
8. Снять крышку шатуна и нижний под­

шипник шатуна .
