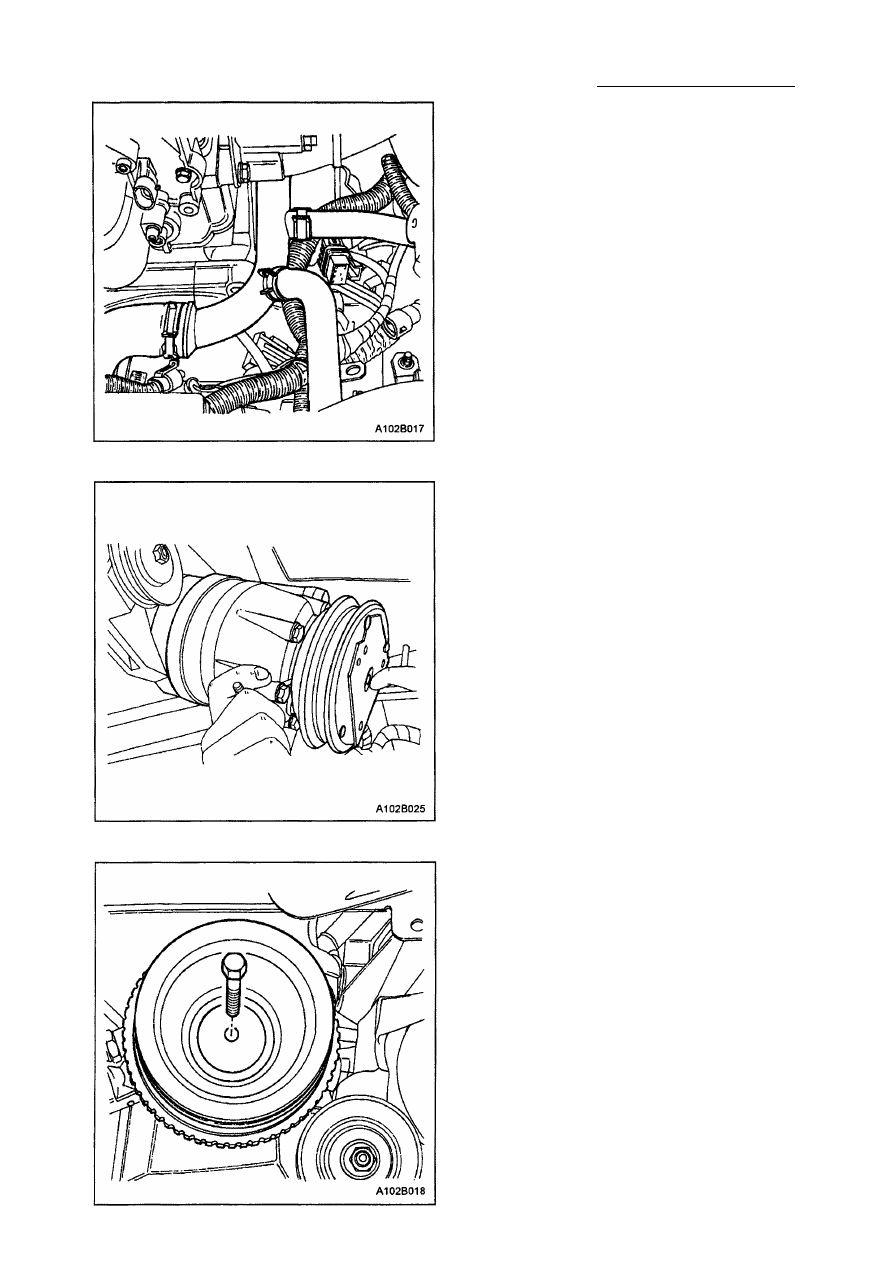

ДВИГАТЕЛЬ SOHC 1В-63

37. Отсоединить трубопровод охлаждаю­

щей жидкости сглаживающего реси­
вера на корпусе дросселя.

38. Отсоединить впускной трубопровод

отопителя от распределителя охлаж­
дающего средства.

39. Отсоединить выпускной трубопровод

отопителя на трубопроводе охлаж­

дающей жидкости.

40. Отсоединить трубопровод охлаждаю­

щей жидкости от магистрали охлаж­

дающего средства.

4 1 . Отсоединить нижний трубопровод ра­

диатора на магистрали охлаждающей
жидкости.

42. Отсоединить провод зажима соленои­

да "S" стартера.

43. Отвинтить стопорный болт узла трубо­

провода компрессора.

44. Отсоединить узел трубопровода от

компрессора.

45. Отсоединить колодку катушки комп­

рессора.

46. Отвинтить монтажные болты компрес­

сора.

47. Снять компрессор.
48. Отвинтить болты монтажного кронш­

тейна компрессора.

49. Снять монтажный кронштейн комп­

рессора с блока цилиндров двигате­

ля.

50. Отвинтить стопорные гайки выпуск­

ного трубопровода с выпускного кол­

лектора.

5 1 . Отвинтить стопорные гайки выпуск­

ного трубопровода с каталитического
нейтрализатора или соединительного
патрубка.

52. Снять выпускной трубопровод.
53. Отвинтить болт шкива коленчатого ва­

ла двигателя.

54. Снять шкив коленчатого вала двига­

теля.

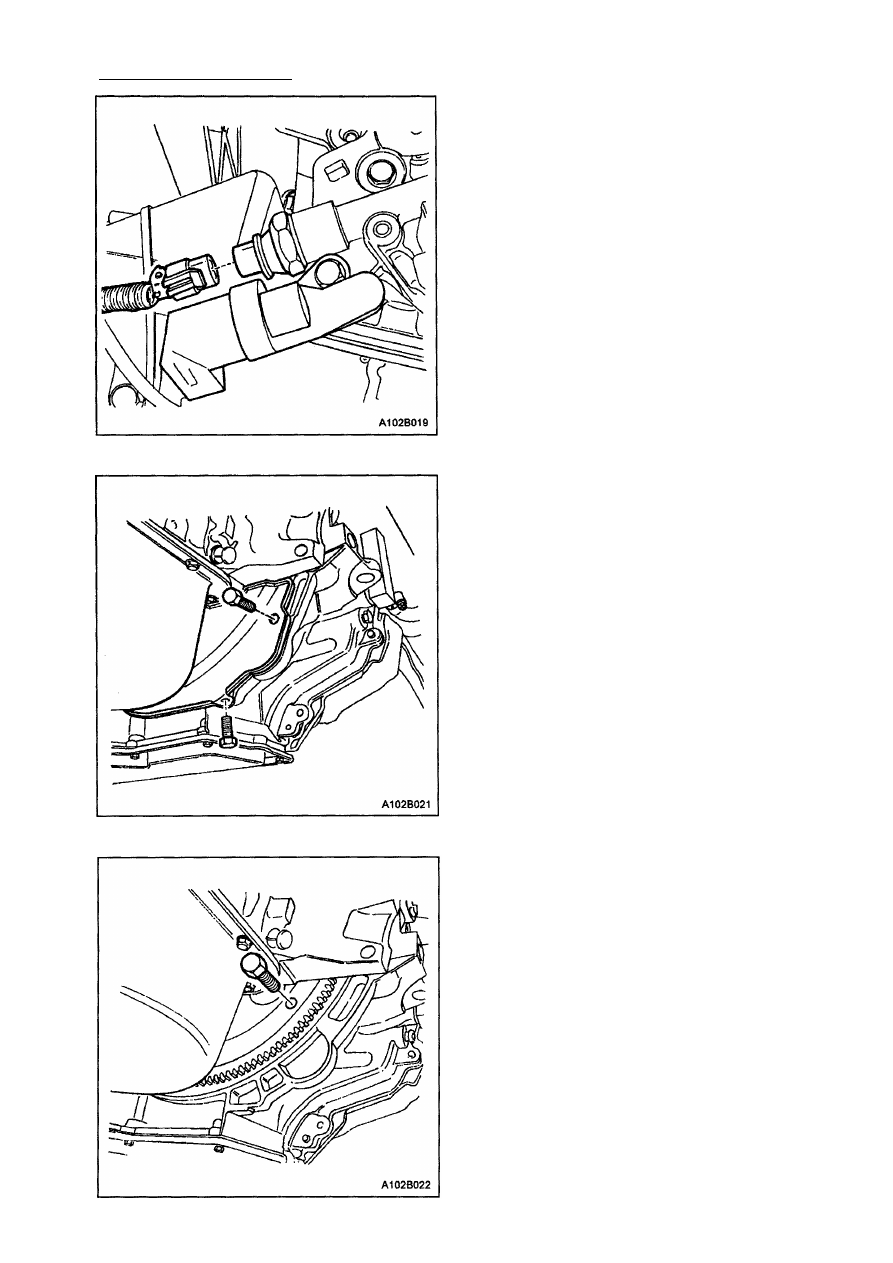

1В-64 ДВИГАТЕЛЬ SOHC

55. Отсоединить вакуумные трубопрово­

ды на очистке угольного фильтра для
улавливания паров бензина и соле­

ноида рециркуляции отработавших
газов.

56. Отсоединить колодку соленоида очи­

стки угольного фильтра для улавли­
вания паров бензина и датчик дето­
национного сгорания топлива.

57. Отсоединить колодку датчика давле­

ния масла.

58. Отсоединить колодку датчика поло­

жения коленчатого вала.

59. Отвинтить стопорный болт датчика

положения коленчатого вала.

60. Отвинтить датчик положения колен­

чатого вала.

6 1 . Отвинтить болты правой скобы меха­

низма переключения передач стране-
миссии.

62. Снять болты маховика или контроль­

ной крышки гибкой пластины.

63. Снять маховик или контрольную кры­

шку гибкой пластины.

64. Снять болты гидротрансформатора

механизма переключения передач на
машине с автоматической коробкой
передач.

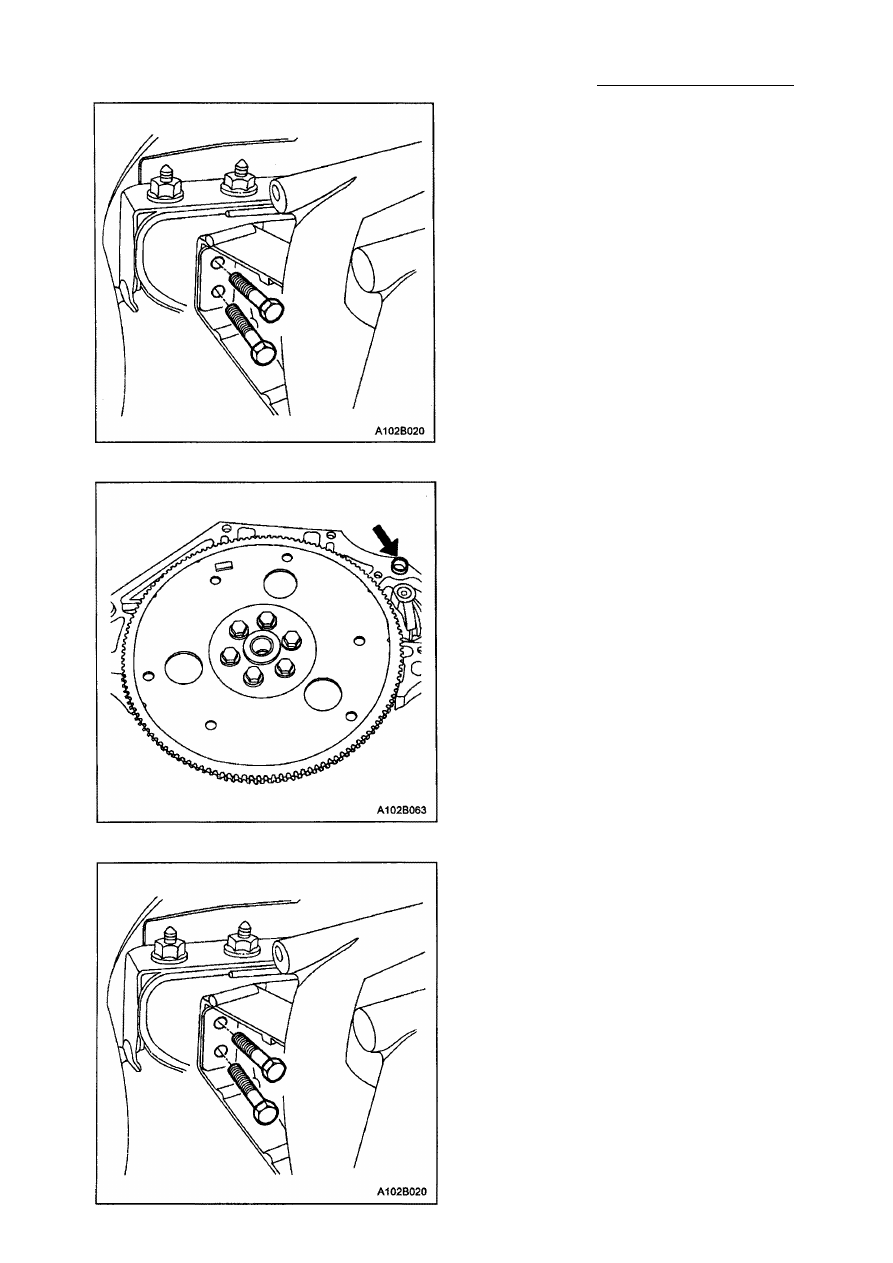

ДВИГАТЕЛЬ SOHC 1В-65

65. Снять болты корпуса корзины механи­

зма переключения передач.

66. Закрепить механизм переключения

передач напольным домкратом.

67. Установить подъемное устройство

для двигателя.

68. Отсоединить правый монтажный кро­

нштейн двигателя от подвески дви­
гателя, сняв два стопорных болта.

69. Снять правый кронштейн подвески

двигателя с блока цилиндров дви­

гателя.

70. Отделить блок цилиндров двигателя

от механизма переключения передач.

7 1 . Снять двигатель.
72. Переместить любые необходимые

детали.

Процедура установки

1. Установить двигатель в моторный от­

сек.

2. Совместить центровочные пальцы ме­

ханизма переключения передач с
механизмом переключения передач.

3. Наживить болты корпуса раструба ме­

ханизма переключения передач.
Затяжка

Затянуть болты корпуса корзины ме­
ханизма переключения передач с уси­
лием 75 Н•м.

4. Установить правый кронштейн подвес­

ки двигателя на блок цилиндров дви­
гателя.

5. Наживить стопорные болты правого

кронштейна подвески двигателя на
блок цилиндров двигателя.

Затяжка
Затянуть стопорные болты кронштейна
подвески двигателя с усилием 60 Н•м.

6. Наживить стопорные болты кронштей­

на подвески двигателя.
Затяжка
Затянуть стопорные болты кронштейна
подвески двигателя с усилием 60 Н•м.

7. Снять напольный домкрат, используе­

мый для закрепления механизма пе­
реключения передач.

8. Снять подъемное устройство для дви­

гателя.

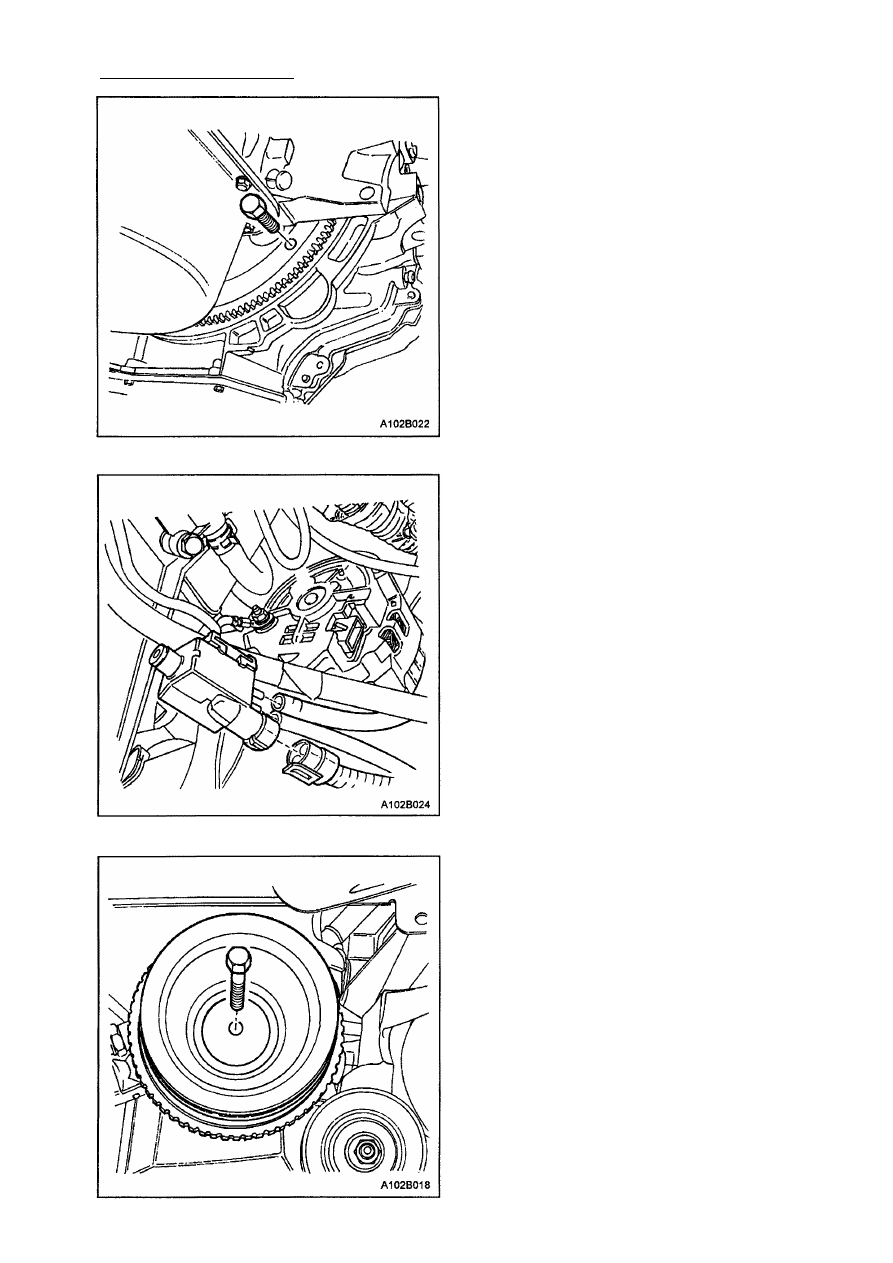

1В-66 ДВИГАТЕЛЬ SOHC

9. Установить болты гидротрансформа­

тора механизма переключения пере­
дач, если машина имеет автоматичес­

кую коробку передач.
Затяжка
Затянуть болты гидротрансформа­

тора механизма переключения пере­
дач с усилием 45 Н•м.

10. Установить маховик или контрольную

крышку гибкой пластины.

11. Наживить болты маховика или конт­

рольной крышки гибкой пластины.
Затяжка
Затянуть болты маховика с усилием

12 Н•м или болты контрольной крыш­

ки гибкой пластины с усилием 10 Н•м.

12. Наживить болты правой скобы на ме­

ханизм переключения передач.
Затяжка
Затянуть болты правой скобы механи­
зма переключения передач с усилием
60 Н•м.

13. Подсоединить вакуумные трубопро­

воды на очистку угольного фильтра

для улавливания паров бензина и со­
леноид рециркуляции отработавших

газов.

14. Подсоединить колодки на очистке уго­

льного фильтра для улавливания па­

ров бензина и соленоид рециркуля­
ции отработавших газов.

15. Подсоединить колодку датчика дав­

ления масла.

16. Установить шкив коленчатого вала.
17. Наживить болт шкива коленчатого

вала.
Затяжка
Затянуть болт шкива коленчатого ва­

ла с усилием 95 Н•м с использовани­
ем динамометрического ключа. Ис­

пользуя динамометр КМ-470-В, затя­
нуть болт шкива коленчатого вала

еще на 30°+15°.
