Дэу Ланос. Руководство по ремонту - часть 75

ДВИГАТЕЛЬ SOHC 1В-55

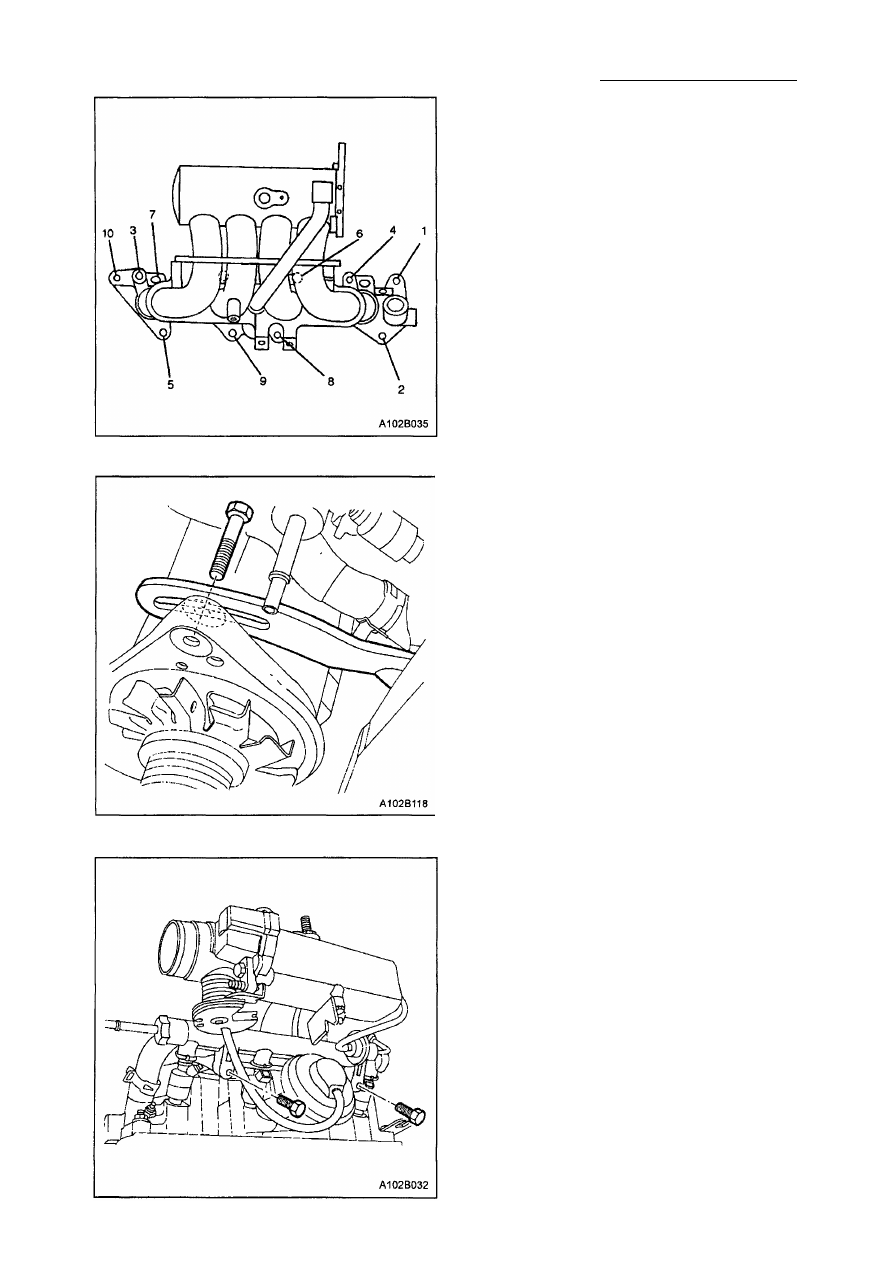

Процедура установки

1. Установить прокладку впускного колле­

ктора.

2. Установить впускной коллектор.
3. Установить стопорные гайки впускного

коллектора и болт опорного кронштей­
на двигателя в показанной последо­
вательности.
Затяжка
Затянуть стопорные гайки впускного
коллектора в показанной последова­

тельность с усилием 25 Н•м.

4. Установить опорный кронштейн впуск­

ного коллектора.

5. Наживить стопорные болты опорного

кронштейна впускного коллектора.
Затяжка
Затянуть стопорные болты опорного
кронштейна впускного коллектора с
усилием 22 Н•м.

6. Установить регулировочный кронштейн

генератора и болты.
Затяжка
Затянуть стопорные болты регули­
ровочного кронштейна генератора с

усилием 20 Н•м.

7. Установить приводной ремень генера­

тора.

8. Установить топливный путепровод и то­

пливные форсунки в виде одного узла.
См. Раздел 1F, "Контроль двигателя".

9. Наживить стопорные болты топливно­

го путепровода.
Затяжка
Затянуть стопорные болты топливного
путепровода с усилием 25 Н•м.

1В-56 ДВИГАТЕЛЬ SOHC

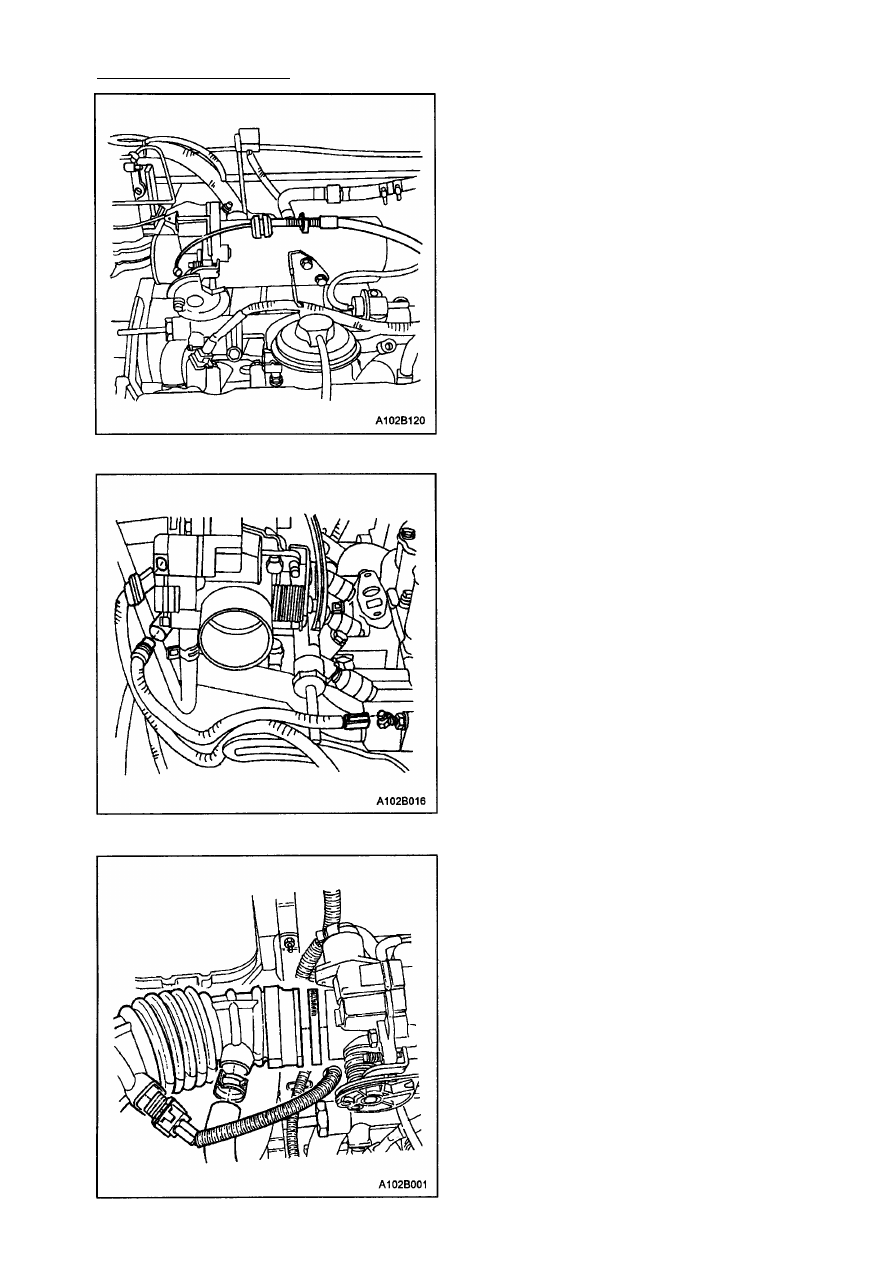

10. Подсоединить обратный топливопро­

вод к регулятору давления топлива.

11. Подсоединить подающий топливопро­

вод к топливному путепроводу.

12. Установить кронштейн кабеля дрос­

селя и два болта кронштейна кабеля

дросселя.

Затяжка
Затянуть болты кронштейна кабеля
дросселя с усилием 8 Н•м.

13. Подсоединить кабель дросселя к впус­

кному патрубку и корпусу дросселя.

14. Подсоединить соединители топлив­

ной форсунки к топливным форсун­
кам.

15. Подсоединить все вакуумные магист­

рали, которые были ранее отсоеди­
нены.

16. Подсоединить гибкий впускной трубо­

провод обогревателя к распределите­

лю охлаждающей жидкости под впус­

кным коллектором.

17. Подсоединить трубопровод распреде­

лительного бачка к корпусу дросселя.

18. Подсоединить колодку датчика темпе­

ратуры охлаждающей жидкости дви­
гателя.

19. Подсоединить колодку пневмоклапа-

на режима холостого хода.

20. Подсоединить колодку датчика поло­

жения дросселя.

2 1 . Подсоединить впускной воздушный

трубопровод к корпусу дросселя.

22. Подсоединить колодку датчика тем­

пературы воздуха коллектора.

23. Подсоединить зажим заземления эле­

ктронного модуля управления к впуск­
ному коллектору.

24. Подсоединить отрицательный провод

аккумуляторной батареи.

25. Установить предохранитель топлив­

ного насоса.

26. Снова заполнить систему охлаждения

двигателя. См. Раздел 1D "Система

охлаждения двигателя".

ДВИГАТЕЛЬ SOHC 1В-67

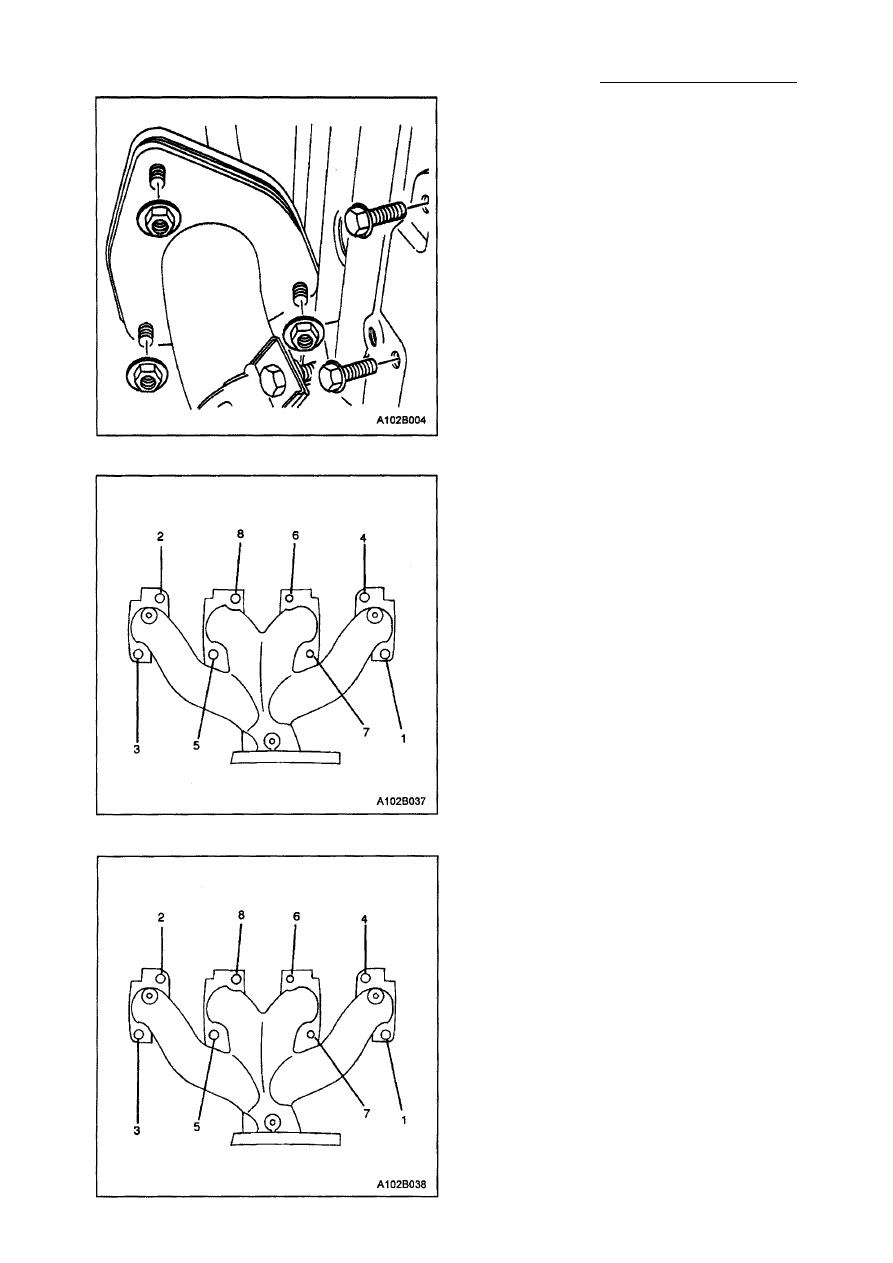

ВЫПУСКНОЙ КОЛЛЕКТОР

Процедура снятия

1. Отсоединить отрицательный провод

аккумуляторной батареи.

2. Отсоединить провода от свечей зажи­

гания.

3. Отсоединить кислородный датчик.
4. Отвинтить болты теплозащитного экра­

на выпускного коллектора.

5. Снять теплозащитный экран выпускно­

го коллектора.

6. Снять гайки с фланца выпускного тру­

бопровода и болты кронштейна.

7. Отвинтить восемь гаек выпускного кол­

лектора в показанной последователь­

ности.

8. Снять выпускной коллектор.
9. Снять прокладку выпускного патрубка.

10. Почистить уплотняющие поверхности

выпускного коллектора и головки ци­

линдров.

Процедура установки

1. Установить прокладку выпускного кол­

лектора.

2. Установить выпускной коллектор.
3. Наживить восемь гаек выпускного кол­

лектора и затянуть в показанной пос­
ледовательности.
Затяжка
Затянуть гайки выпускного коллектора

с усилием 25 Н•м.

1В-58 ДВИГАТЕЛЬ SOHC

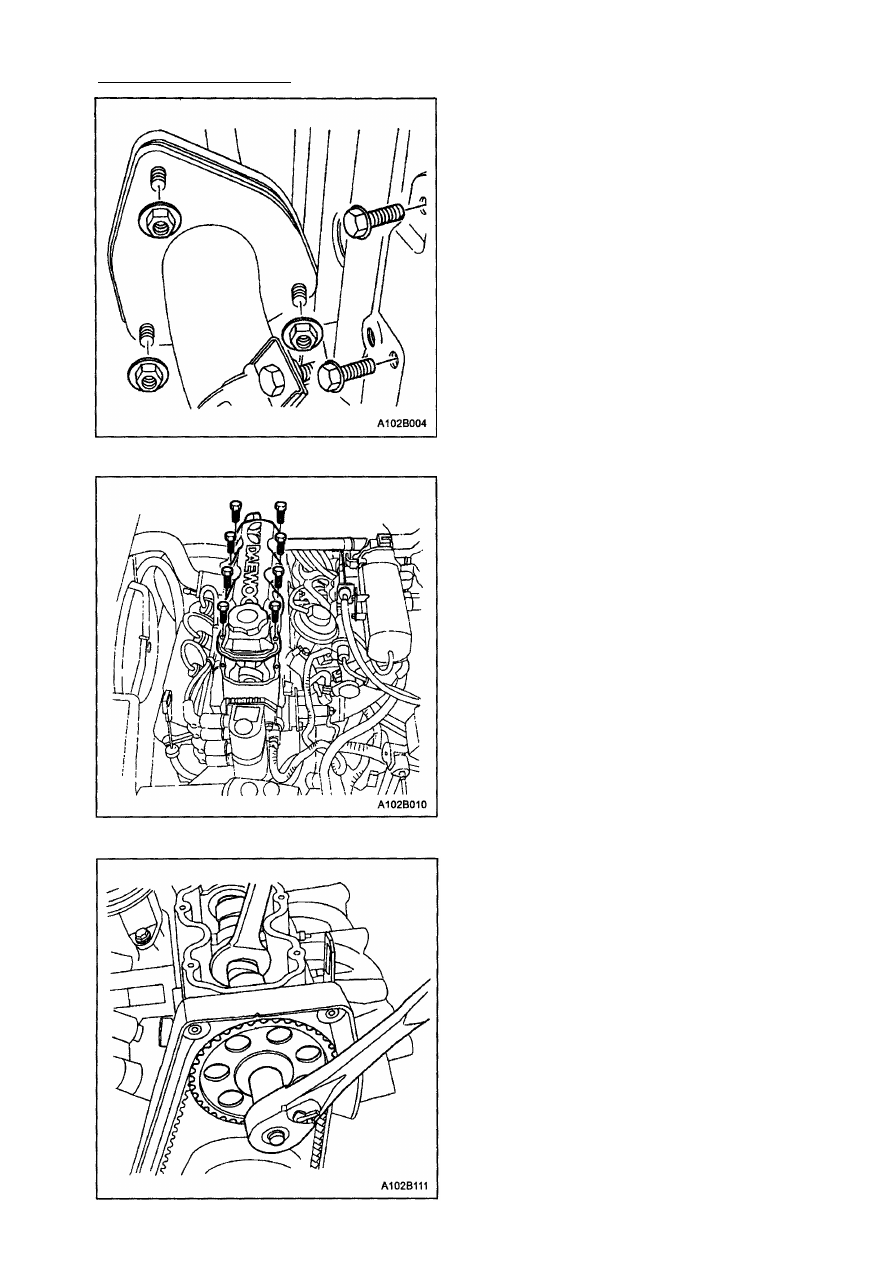

4. Установить выпускной трубопровод с

помощью стопорных гаек выпускного
коллектора и болтов кронштейна.
Затяжка
Затянуть три стопорные гайки выпуск-
ного трубопровода на выпускном кол­
лекторе и болты кронштейна с усилием
40 Н•м.

5. Установить теплозащитный экран кол­

лектора.

6. Установить болты теплозащитного эк­

рана выпускного коллектора.

Затяжка
Затянуть болты теплозащитного эк­

рана выпускного патрубка с усилием

15 Н•м.

7. Подсоединить кислородный датчик.
8. Подсоединить провода к свечам зажи­

гания.

9. Подсоединить отрицательный провод

аккумуляторной батареи.

ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ

МЕХАНИЗМ

Процедура снятия

1. Отсоединить отрицательный кабель ак­

кумуляторной батареи.

2. Снять зубчатый ремень привода рас­

предвала. См. "Зубчатый ремень при­
вода распредвала" в этом разделе.

3. Снять болты крышки газораспредели­

тельного механизма.

4. Снять крышку газораспределительного

механизма.

Примечание: Будьте чрезвычайно ос­

торожны, чтобы не нанести никаких ца­

рапин, вмятин или другого повреждения
распредвалу. Такое повреждение может
ухудшить работу двигателя.
5. Крепко удерживая распредвал на мес­

те снимите болт механизма распредва­
ла.

6. Снять газораспределительный меха­

низм распредвала.
