ДВИГАТЕЛЬ SOHC 1В-47

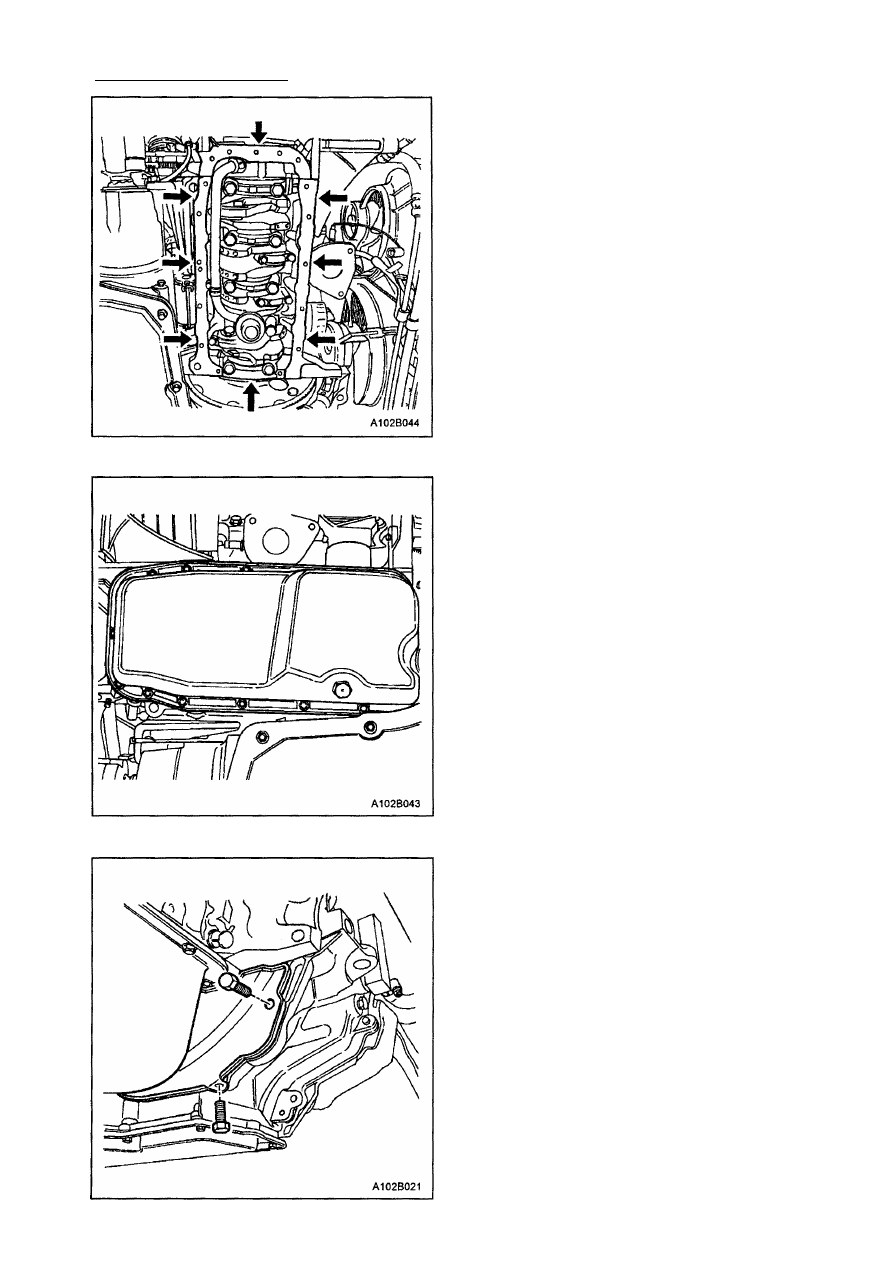

М А С Л Я Н Ы Й  К А Р Т Е Р

Процедура снятия
1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Слейте моторное масло из картера

двигателя.

3. Снимите стопорные гайки выпускного

трубопровода с выпускного коллекто­

ра и болты с кронштейна.

4. Открутите стопорные гайки выпускно­

го трубопровода с каталитического
нейтрализатора или соединительного
коллектора.

5. Снимите выпускной трубопровод.

6. Снимите маховик или болты контроль­

ной крышки гибкой пластины.

7. Снять маховик или контрольную крыш­

ку гибкой пластины.

8. Снять стопорные болты масляного кар­

тера.

9. Снять масляный картер с блока ци­

линдров двигателя.

1В-48 ДВИГАТЕЛЬ SOHC

Процедура чистки

1. Почистить сопрягаемые поверхности

картера.

2. Почистить сопрягаемые поверхности

блока цилиндров двигателя.

3. Почистить стопорные болты картера.
4. Почистить отверстия стопорных бол­

тов масляного картера на блоке ци­
линдров двигателя.

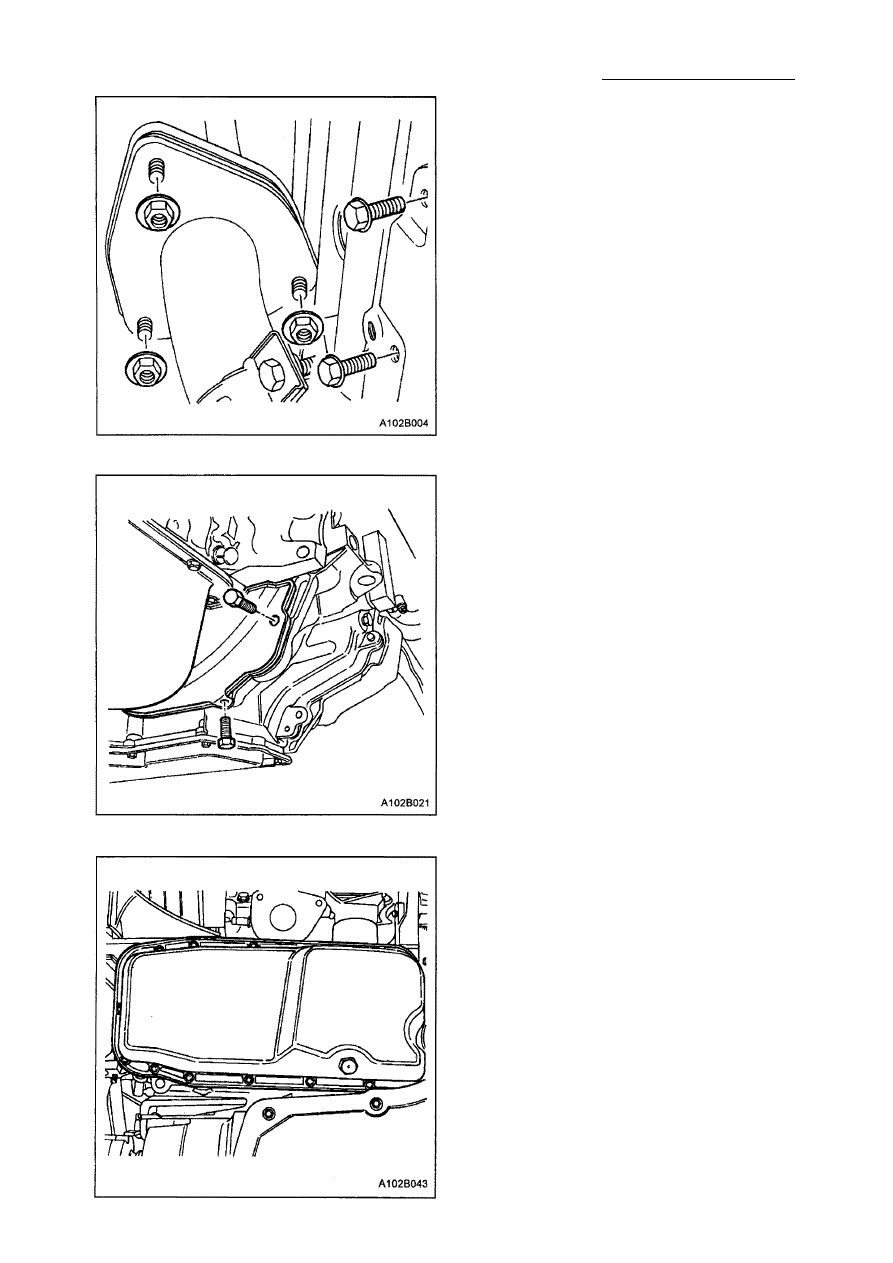

Процедура установки

1. Установить прокладку картера.

2. Установить картер на блок цилиндров

двигателя.

Внимание: Установить картер через 5 ми­
нут после применения жидкой прокладки
в картере.
3. Установить стопорные болты картера.

Затяжка

Затянуть стопорные болты картера с
усилием 10 Н•м.

4. Установить маховик или контрольную

крышку гибкой пластины.

5. Установить болты контрольной крышки

гибкой пластины или маховика.

Затяжка

Затянуть болты контрольной крышки
маховика с усилием 12 Н•м или болты
контрольной крышки гибкой пластины
с усилием 10 Н•м.

ДВИГАТЕЛЬ SOHC 1В - 49

6. Установить выпускной трубопровод.
7. Установить выпускной трубопровод на

стопорные гайки выпускного коллекто­
ра и болты кронштейна.
Затяжка
Затянуть выпускной трубопровод сто­

порными гайками выпускного коллекто­
ра и болтами кронштейна с усилием

40 Н•м.

8. Наживить стопорные гайки выпускно­

го трубопровода на каталитический
нейтрализатор или соединительный
коллектор.

Затяжка

Затянуть выпускной трубопровод на
каталитическом нейтрализаторе сто­
порными гайками соединительного
коллектора с усилием 30 Н•м.

9. Подсоединить отрицательный провод

аккумуляторной батареи.

10. Установить пробку сливного отверс­

тия картера.

Затяжка
Затянуть пробку сливного отверстия
масляного картера с усилием 55 Н•м.

11. Снова наполнить картер двигателя мо­

торным маслом.

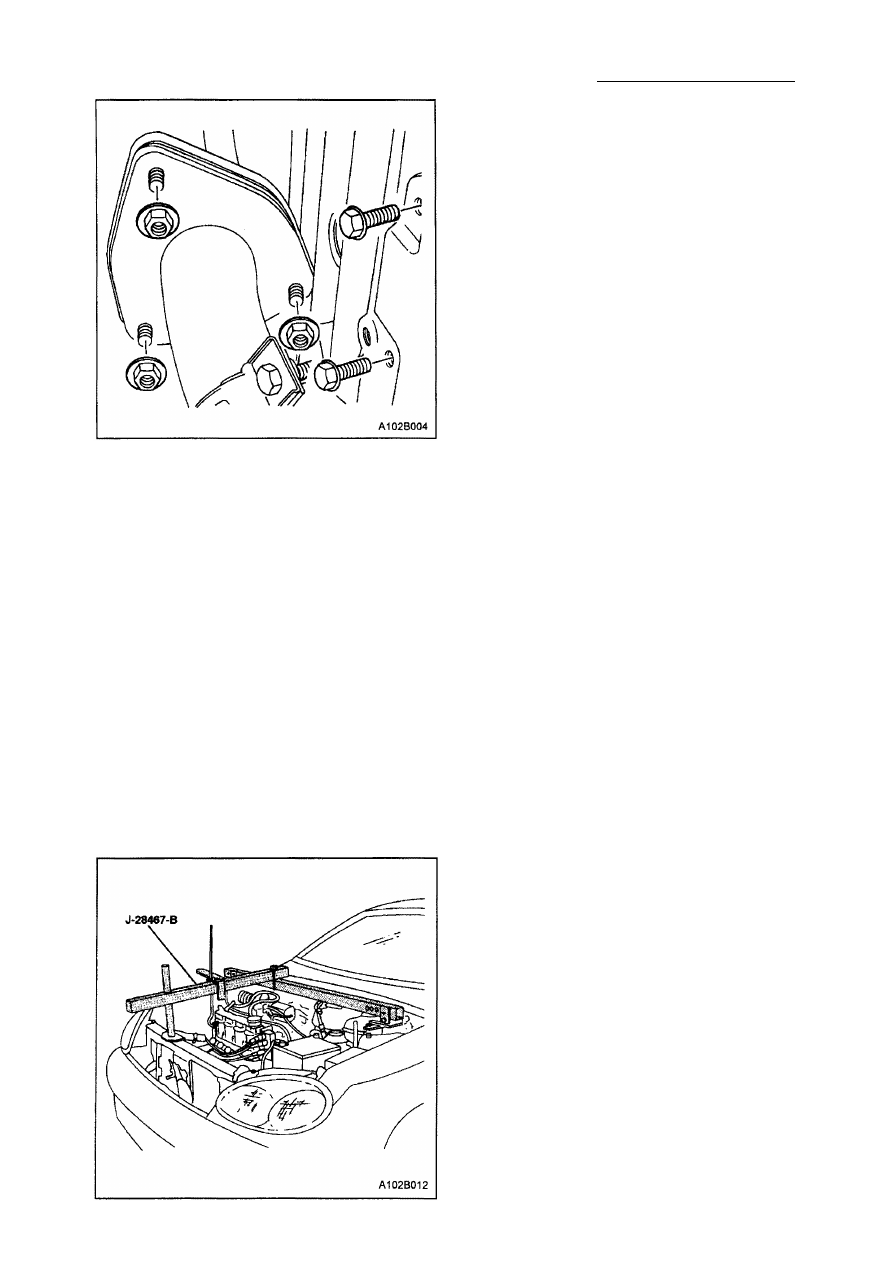

ПОДВЕСКА ДВИГАТЕЛЯ

Необходимые инструменты:

Зажимное приспособление опоры узла
двигателя J-28467-B.

Процедура снятия

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Закрепить узел двигателя с помощью

зажимного приспособления опоры узла
двигателя J-28467-B.

1В-50 ДВИГАТЕЛЬ SOHC

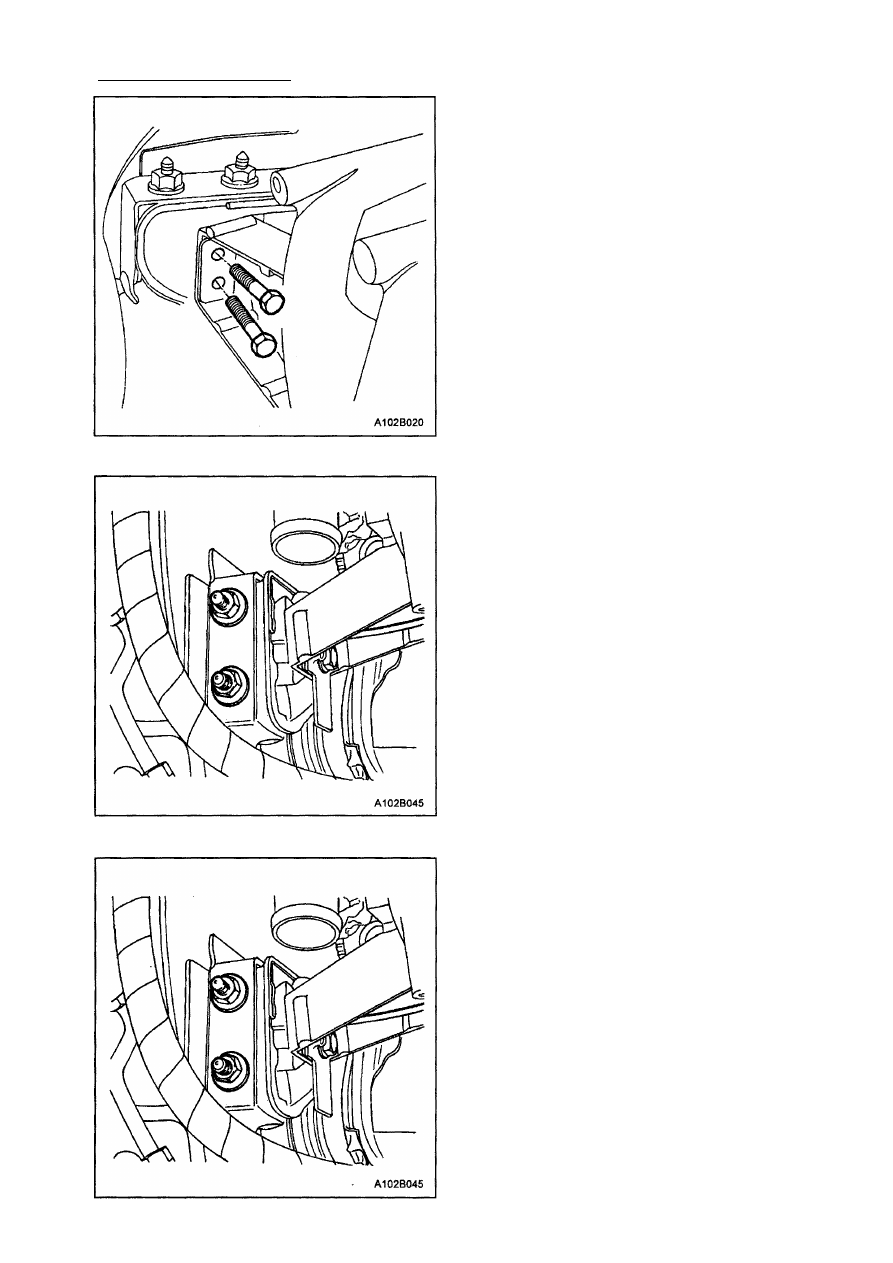

3. Отвинтить стопорные болты кронш­

тейна подвески двигателя.

4. Отвинтить гайки крепления подвески

двигателя.

5. Снять подвеску двигателя.

Процедура установки

1. Установить подвеску двигателя.

2. Наживить гайки крепления подвески

двигателя.

Затяжка
Затянуть гайки крепления подвески

двигателя с усилием 40 Н•м.
