ДВИГАТЕЛЬ SOHC 1В - 79

7. Осмотреть пружину клапана. Если кон­

цы пружины клапана не параллельны,
замените пружину клапана.

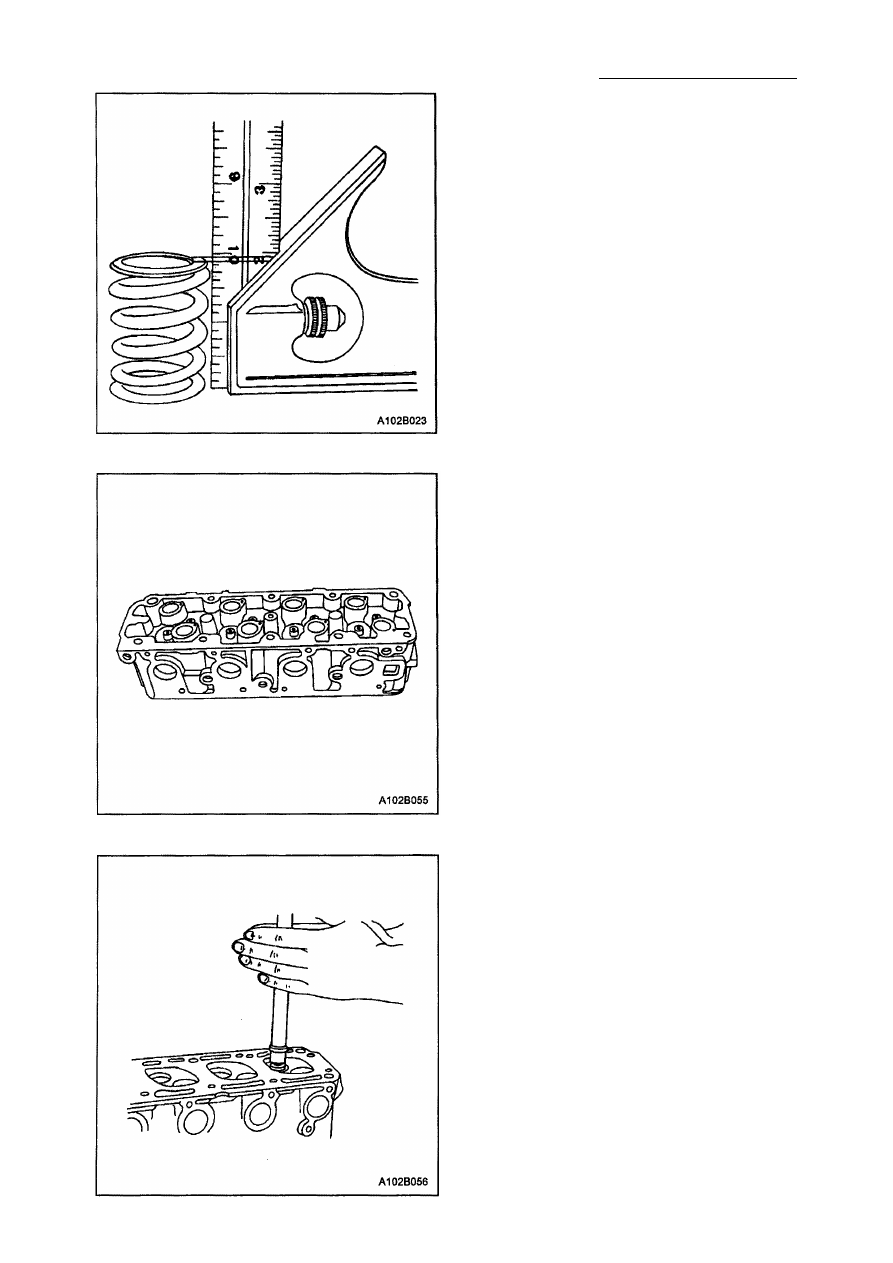

8. Измерить высоту пружины клапана.

Смотреть "Спецификации двигателя"
в этом разделе. Если высота пружины
клапана не соответствует специфика­
циям, замените пружину клапана.

9. Осмотреть опорную поверхность пру­

жины клапана механизма поворота

клапана на предмет износа или об­
разования канавок. Заменить, если
необходимо.

Процедура чистки

1. Почистить головку цилиндра.

2. Почистить направляющие втулки кла­

пана.

3. Почистить все резьбовые отверстия.

4. Почистить клапаны от сажи, масла и

нагара.

Капитальный ремонт головки

цилиндра

Притирка клапана

1. Смазать шток клапана, используя мел­

козернистую пасту.

2. Поднять ритмически клапан из седла с

помощью абразивного клапанного ин­
струмента для того, чтобы распре­

делить пасту.

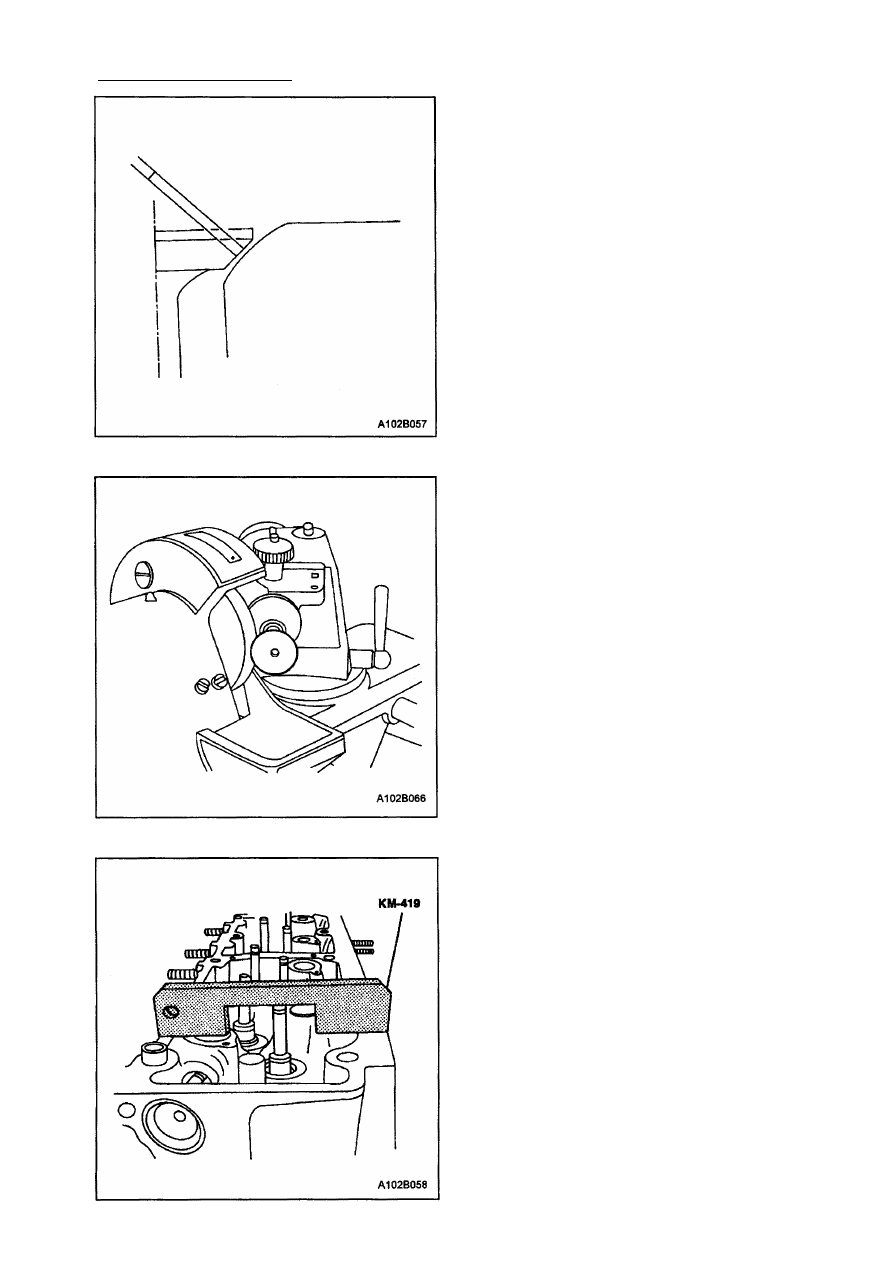

1В-80 ДВИГАТЕЛЬ SOHC

3. Проверить рисунок расположения кон­

тактов на головке клапана и на головке

цилиндра.

4. Почистить клапаны направляющей втул­

ки клапанного механизма и головку ци­
линдра.

Шлифовка клапана

1. Удостоверьтесь, что на конусе тарелки

клапана нет прогаров.

2. Клапан можно перезачищать только

два раза. Не притирайте торец штока

клапана.

3. Плоский угол клапана составляет 46 °.

4. Проверьте торец штока клапана, испо­

льзуя измеритель расстояния КМ-419.

ДВИГАТЕЛЬ SOHC 1В-81

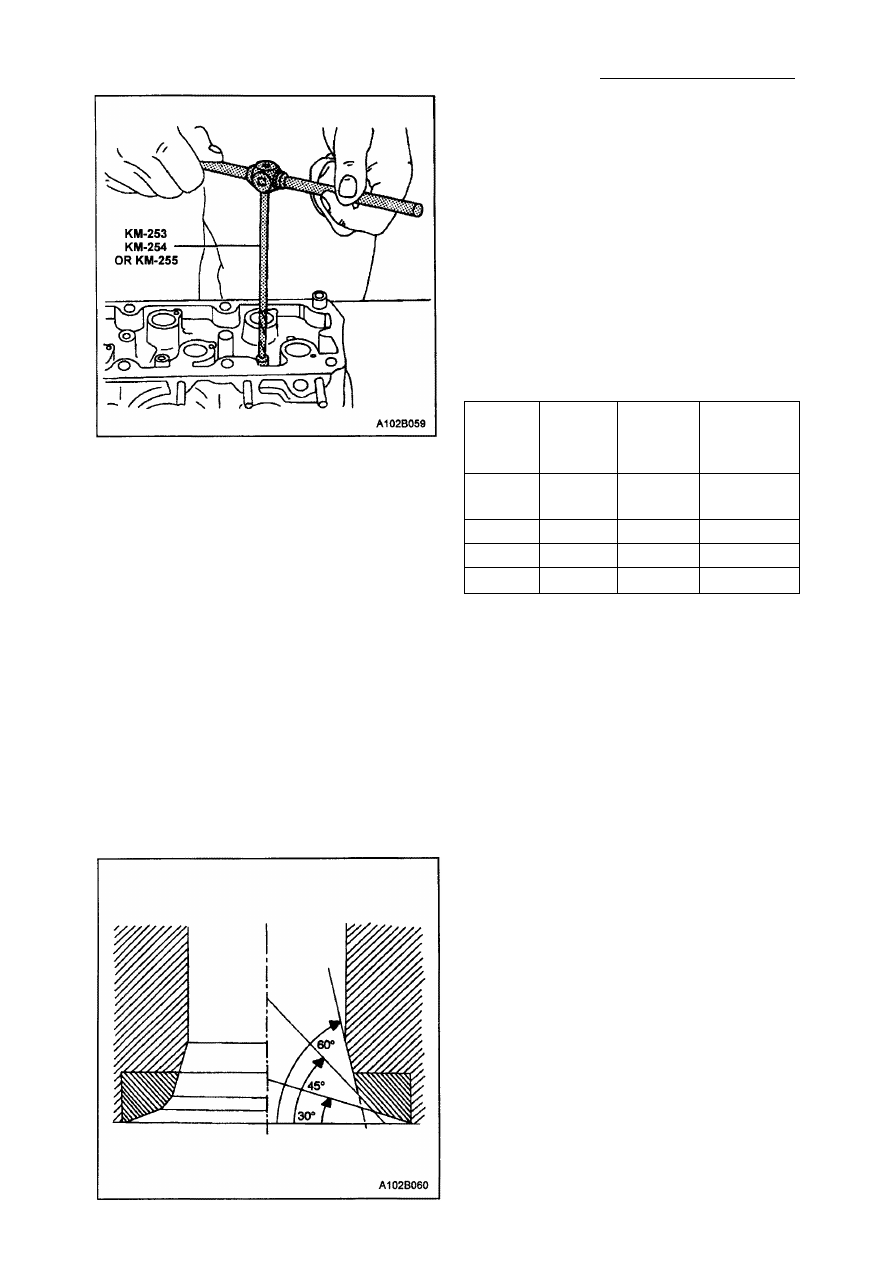

Развертывание направляющей
втулки клапана

1. Измерить диаметр направляющей вту­

лки клапана с помощью измеритель­

ного прибора МКМ-571-В нутрометра.

Внимание: Ремонтные размеры клапана
могут быть уже подогнаны при произ­
водстве.
2. Код ремонтного размера находится на

направляющей втулке клапана и торце
штока клапана. В нижеследующей таб­
лице дается правильный размер, раз­
вертка и производственный код для
каждого кода технического обслужива­
ния.

Размер

Разверт­

ка

Произ­

водствен­

ный код

Код техни­

ческого об­

служивания

Норма­

льный

-

-

К

0.075

КМ-253

1

К1

0.150

КМ-254

2

К2

0.250

КМ-255

-

А

3. Развернуть направляющую втулку кла­

пана от верхней стороны головки ци­

линдра в следующий ремонтный раз­

мер. После развертывания вычеркнуть
код и выбить новый код на направляю­
щей втулке клапана.

Седло клапана - разрез

1. Поместить головку цилиндра на дере­

вянную шашку.

2. Нарезать седла впускного и выпускно­

го клапана с использованием выко­

лотки для направляющего устройства

КМ-340-7 следующим образом:

• Седло клапана: 45° сторона, испо­

льзуя зенкер КМ-340-13.

• Верхний угол коррекции: 30° сторо­

на, используя зенкер КМ-340-13.

• Нижний угол коррекции: 60° сторо­

на, используя зенкер КМ-340-26.

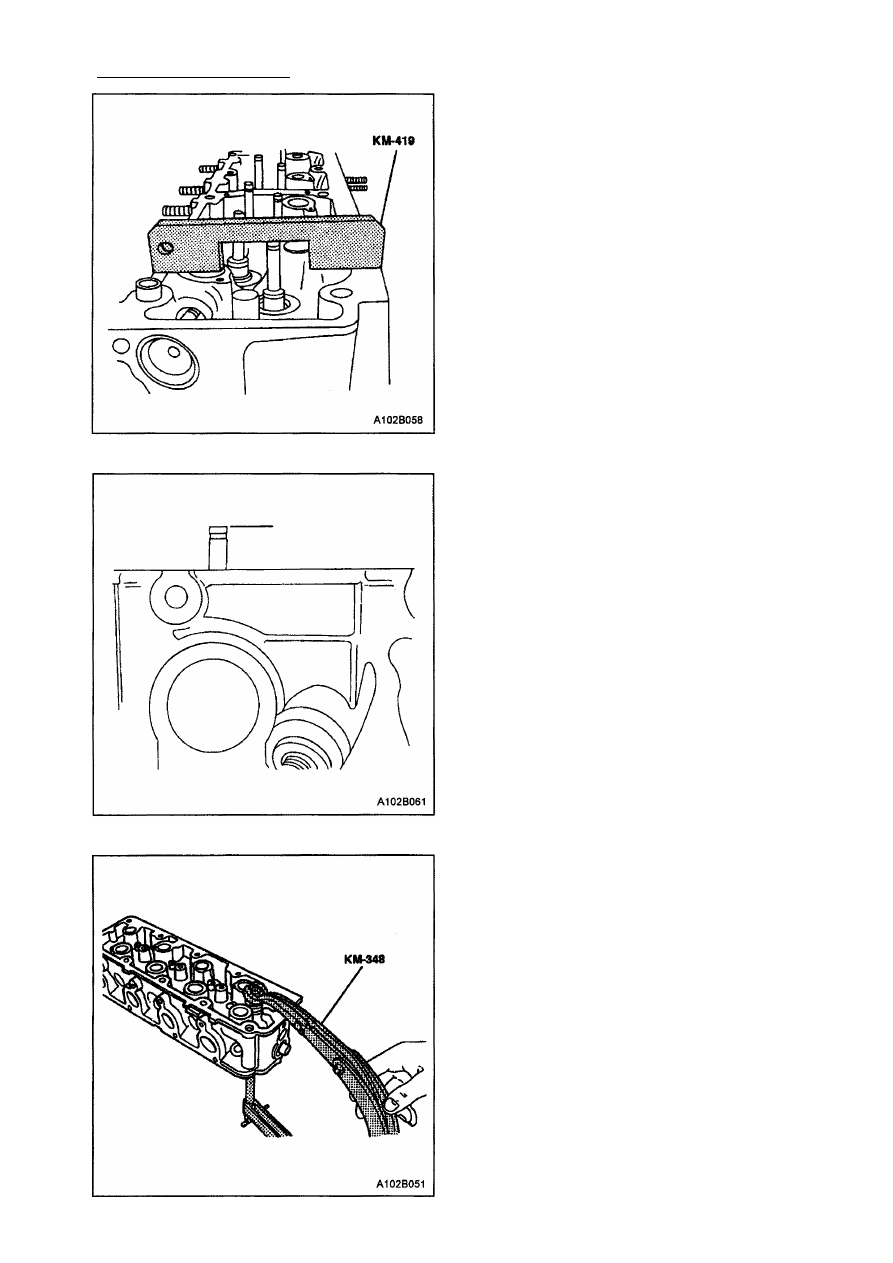

1В-82 ДВИГАТЕЛЬ SOHC

3. Снять стружку с головки цилиндра.

4. Проверить размер на ширину седла

клапана.

• Впускного: 1.3-1.5 мм.
• Выпускной: 1.6-1.8 мм.

5. Проверить торец штока клапана, испо­

льзуя измеритель расстояния КМ-419.

6. Если размер больше, установить новые

клапаны и затем проверить торец што­
ка клапана снова. Смотреть "Шли­
фовка клапана" и "Притирка клапана"
в этом разделе.

7. Если торец штока клапана все еще

слишком длинный, несмотря на замену
клапанов, замените головку цилиндра.

Процедура сборки
1. Установить центровочные пальцы дер­

жателя кулачкового вала.

2. Установить масляные уплотнения што­

ка клапана.

3. Смазать клапаны моторным маслом.
4. Установить клапаны.
5. Установить пружины клапанов.
6. Используя устройство для сжатия пру­

жины клапана КМ-348, сжать пружины

клапана.

7. Установить сухари клапана.
8. Установить крышку пружины газорасп­

ределительного механизма.
