ДВИГАТЕЛЬ SOHC 1В-27

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

(На рис. для левостороннего привода,

для правостороннего аналогично)

Необходимые инструменты:
Устройство для сжатия пружины клапана

КМ-565-А.

Процедура снятия

1. Снять зубчатый ремень привода расп­

редвала. См. "Зубчатый ремень при­
вода распредвала" в этом разделе.

2. Отсоединить всасывающую воздушную

трубу двигателя на крышке газораспре­
делительного механизма.

3. Снять болты крышки газораспредели­

тельного механизма.

4. Снять крышку газораспределительного

механизма.

5. Снять прокладку крышки газораспре­

делительного механизма.

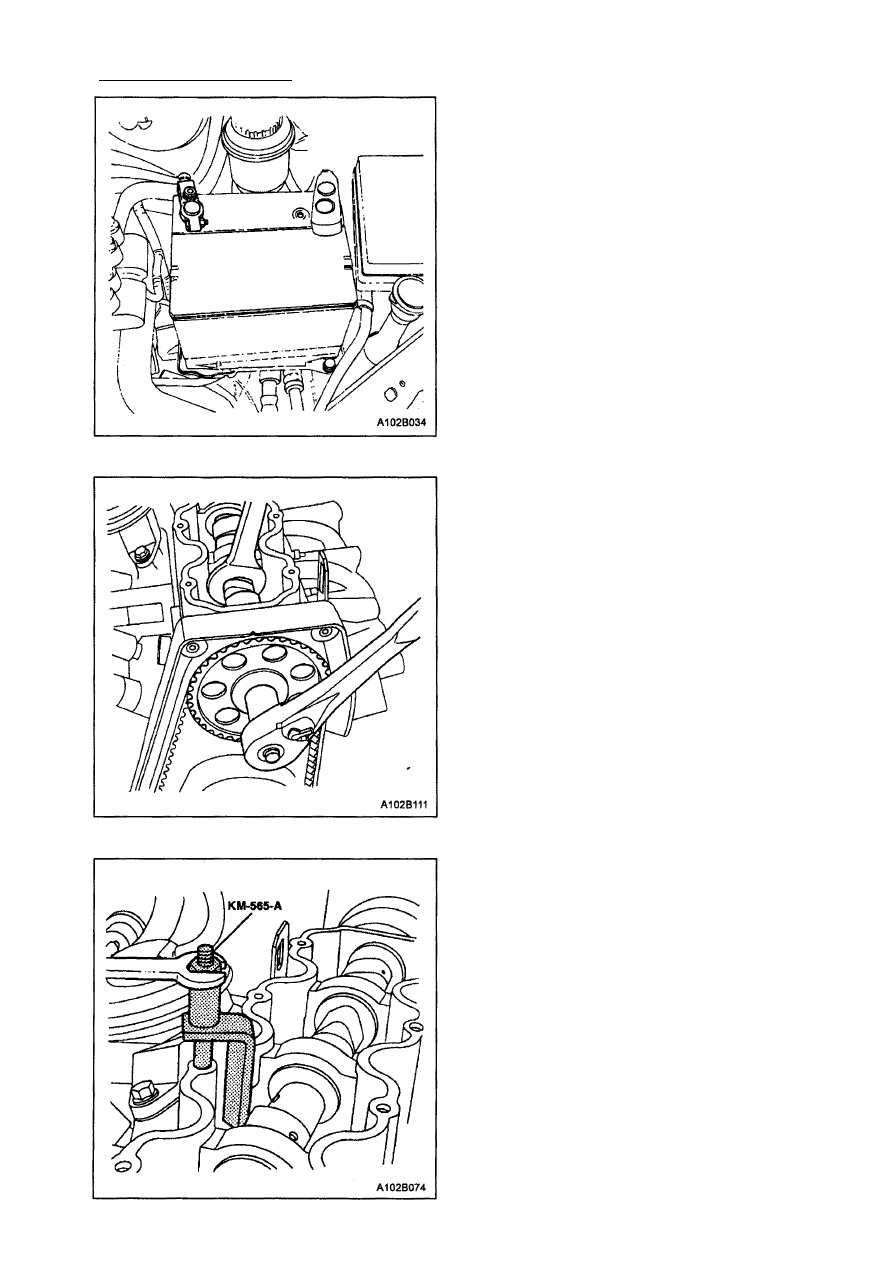

6. Установить устройство для сжатия пру­

жины клапана КМ-565-А.

Примечание: Будьте особенно осторож­
ны, чтобы не нанести никакой царапины
или вмятины, или другого повреждения
распредвалу. Такое повреждение может

ухудшить работу двигателя.
7. Снимите толкатели клапана распредва­

ла с помощью устройства для сжатия

пружины клапана КМ-565-А.

8. Крепко удерживая распредвал на мес­

те, снять болт газораспределительного

механизма.

9. Снять газораспределительный меха­

низм.

1В-28 ДВИГАТЕЛЬ SOHC

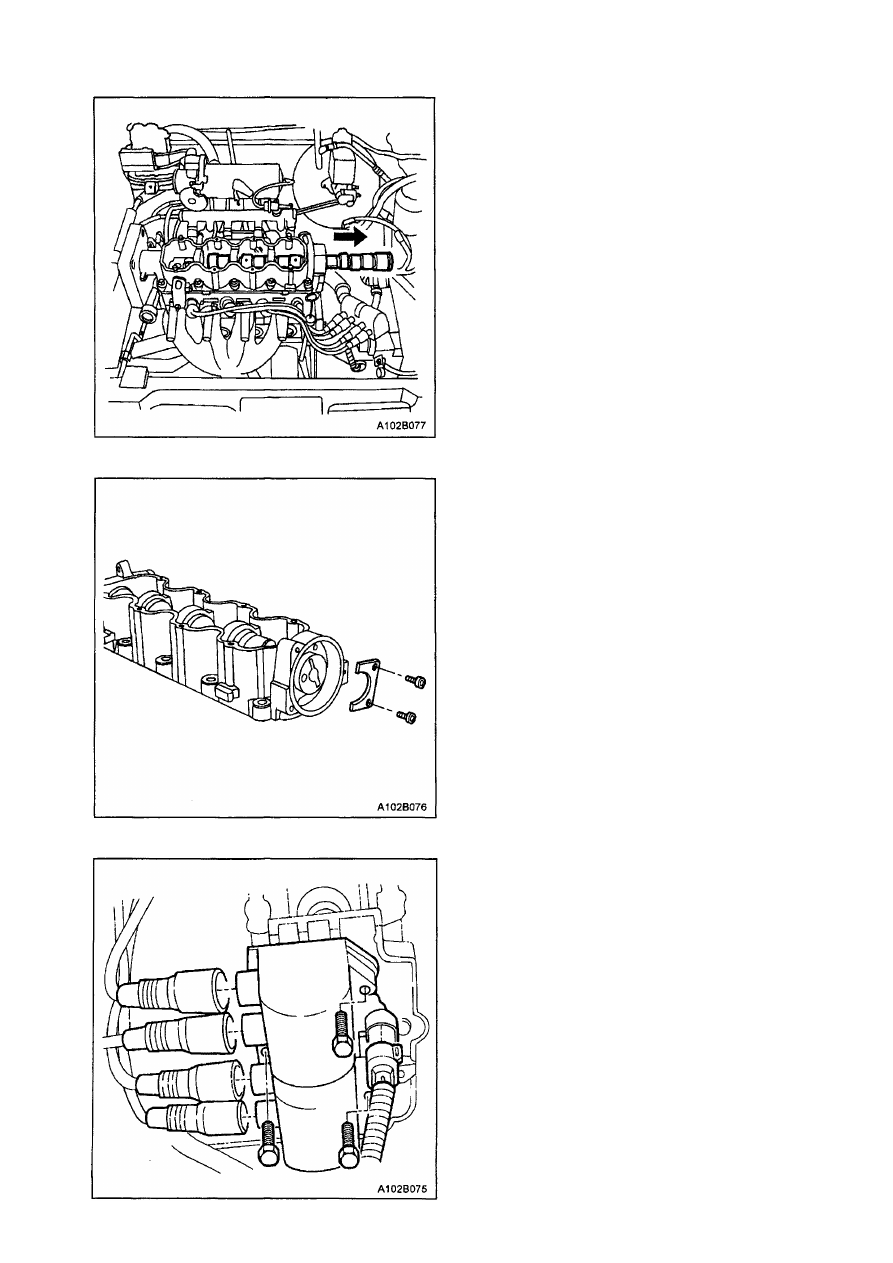

10. Отсоединить положительный провод

от аккумуляторной батареи.

11. Снять аккумуляторную батарею и под­

дон аккумуляторной батареи. См.

Раздел 1Е, "Электрооборудование
двигателя".

12. Отсоединить колодку катушки зажи­

гания системы прямого зажигания.

13. Отсоединить провода на катушке за­

жигания.

14. Снять монтажные болты катушки за­

жигания.

15. Снять катушку зажигания.

16. Снять болты катушки зажигания.
17. Снять монтажную пластину катушки

зажигания.

18. Снять болты распредвала.
19. Снять нажимную пластину распред­

вала.

ДВИГАТЕЛЬ SOHC 1В-29

Процедура установки

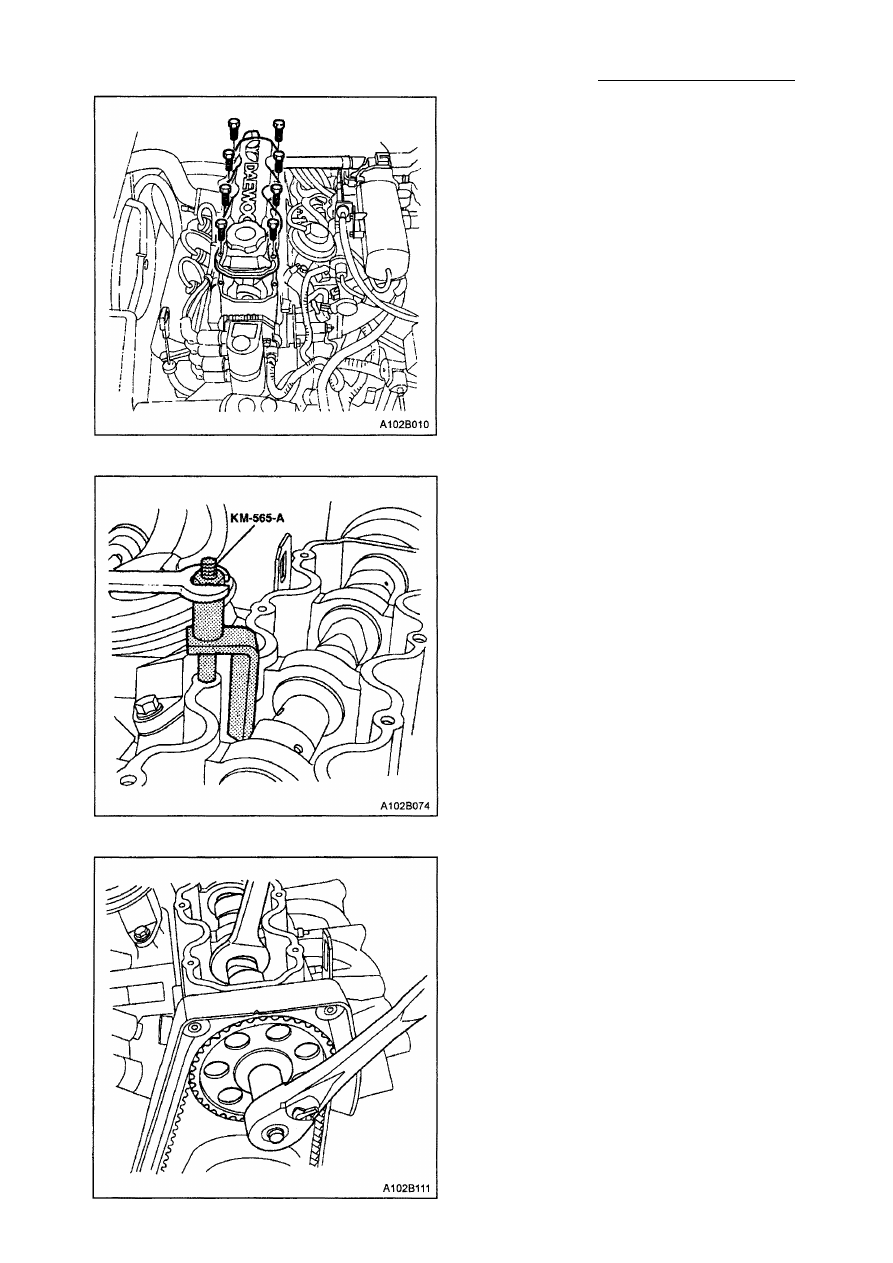

1. Установить распредвал.

2. Установить нажимную пластину расп­

редвала.

3. Установить болты нажимной пластины

распредвала.
Затяжка
Затянуть болты нажимной пластины
кулачкового вала с усилием 10 Н•м.

4. Измерить люфт торца распредвала.

Люфт торца распредвала должен быть
0.04-0.16 мм.

5. Установить монтажную пластину ка­

тушки зажигания.

6. Установить болты монтажной пластины

катушки зажигания системы прямого
зажигания.
Затяжка
Затянуть болты монтажной пластины
катушки зажигания с усилием 10 Н•м.

7. Установить катушку зажигания.
8. Установить монтажные болты катушки

зажигания.
Затяжка

Затянуть монтажные болты катушки
зажигания системы с усилием 10 Н•м.

9. Подсоединить провода на катушке за­

жигания.

10. Подсоединить колодку катушки зажи­

гания системы прямого зажигания.

20. Снять распределительный вал.

1В-30 ДВИГАТЕЛЬ SOHC

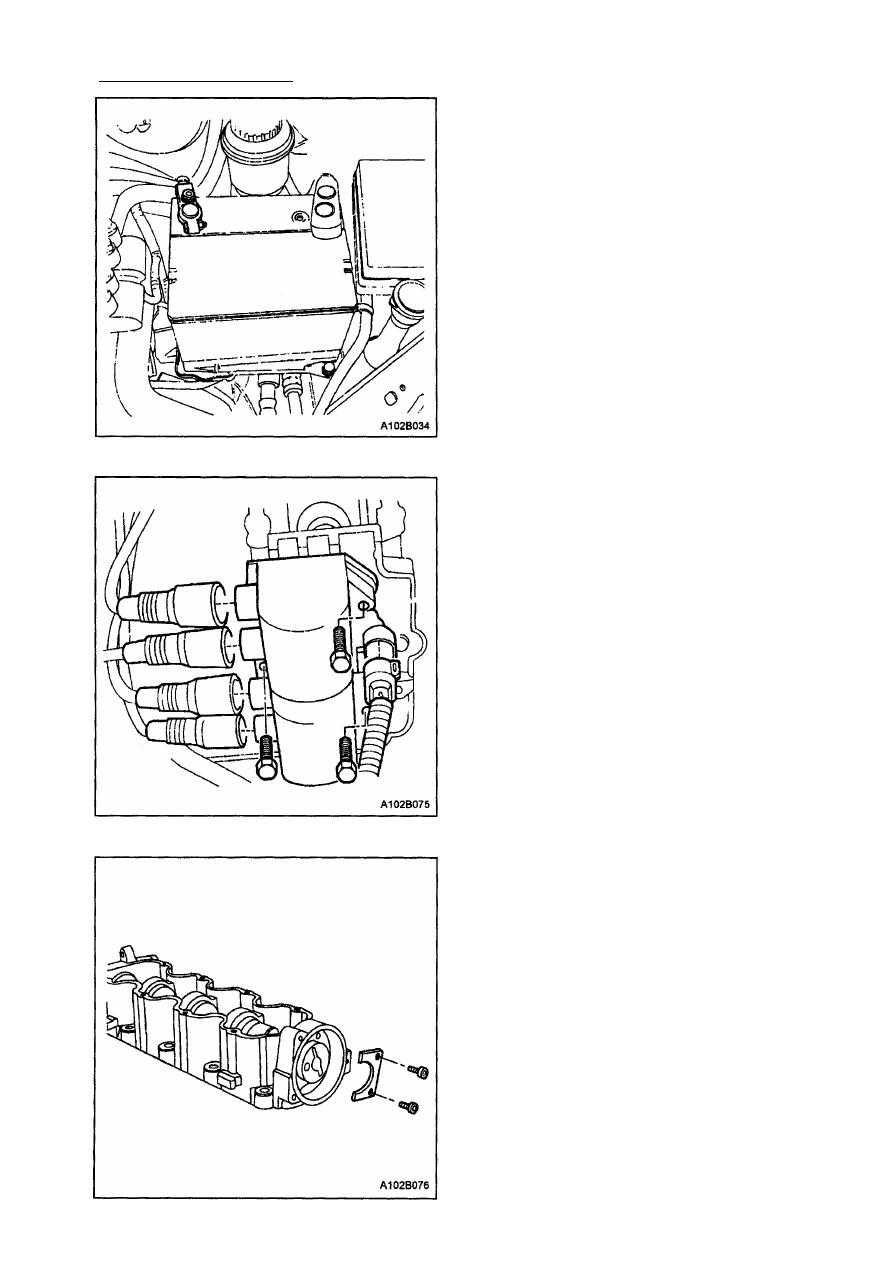

11. Установить аккумуляторную батарею и

поддон аккумуляторной батареи. См.
Раздел 1Е, "Электрооборудова-ние
двигателя".

12. Подсоединить положительный провод

к аккумуляторной батарее.

Примечание: Будьте чрезвычайно осто­
рожны, чтобы не нанести никаких цара­
пин, вмятин или другого повреждения
распредвалу. Такое повреждение может
ухудшить работу двигателя.

13. Установить газораспределительный

механизм.

14. Крепко удерживая распредвал на

месте, установите болт газораспре­

делительного механизма.

Затяжка
Затянуть болт газораспределитель­

ного механизма с усилием 45 Н•м.

15. Установить толкатели клапана кулач­

кового вала, используя устройство для
сжатия пружины клапана КМ-565-А.

16. Снять инструмент КМ-565-А.
