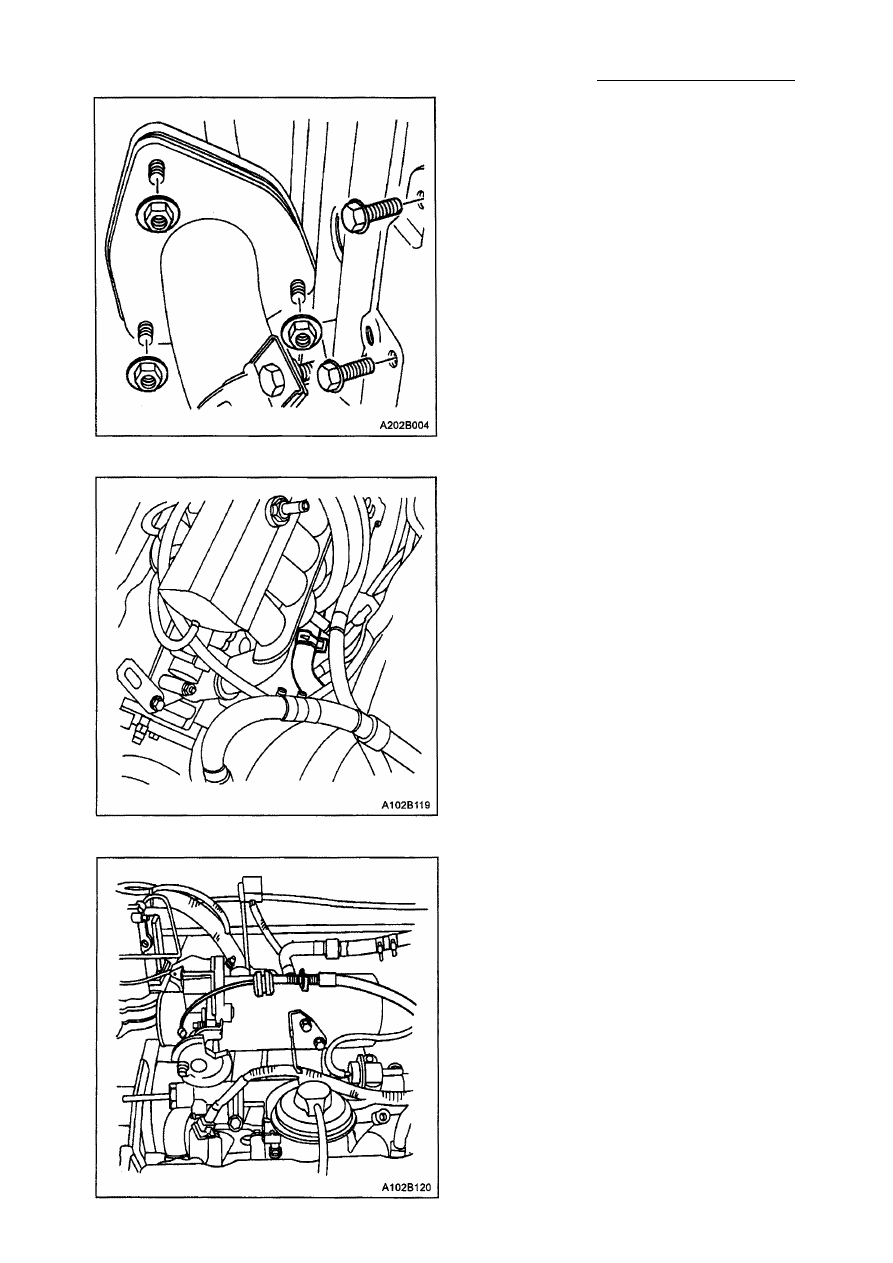

ДВИГАТЕЛЬ SOHC 1В-19

54. Отсоединить провод свечей зажига­

ния.

55. Снять фиксирующие гайки с выпуск­

ного гибкого трубопровода на флан­
це выпускного коллектора и болты на
кронштейне.

56. Отсоединить впускной шланг обогре­

вателя на распределителе охлажда­
ющей жидкости.

57. Отсоединить трубопровод охлаждаю­

щей жидкости сглаживающего реси­
вера на корпусе дросселя.

58. Снять фиксирующие болты опорного

кронштейна впускного коллектора с
распределителя охлаждающей жид­
кости.

59. Отсоединить трос дросселя на кор­

пусе дросселя и впускного коллекто­
ра.

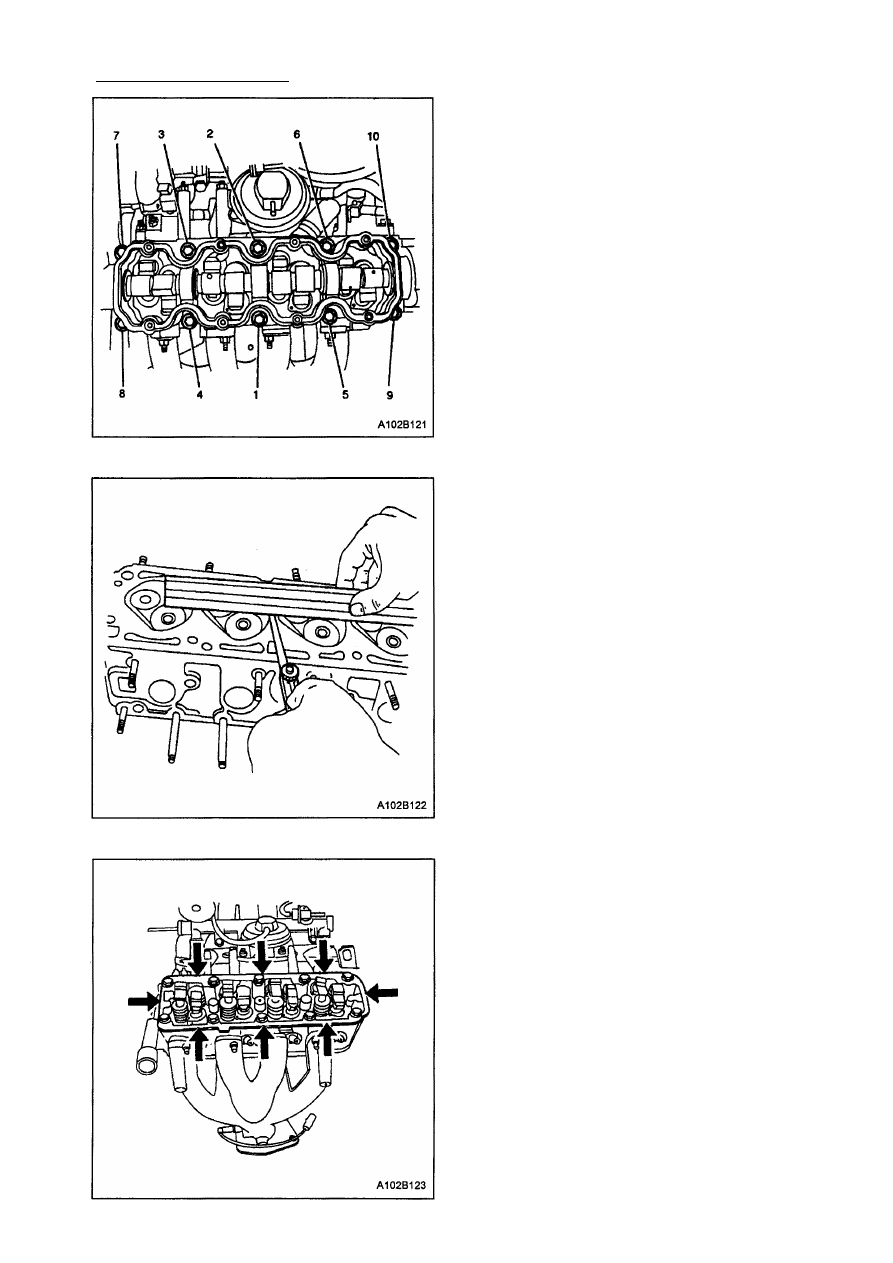

1В-20 ДВИГАТЕЛЬ SOHC

60. Постепенно отпустить все болты го­

ловки цилиндров в показанной

последовательности.

6 1 . Снять болты головки цилиндров.
62. Снять распредвал с креплением.

Примечания: Следите за тем, чтобы при
снятии головки цилиндра, в цилиндры не
попало моторное масло или охлаждаю-
щяя жидкость. Это может повредить дви­
гатель.

63. Снимите головку цилиндра вместе с

впускным и выпускным коллектором.

64. Снимите прокладку головки цилинд­

ра.

Процедура чистки

1. Почистить поверхности прокладки го­

ловки цилиндров и блока цилиндров
двигателя.

2. Удостоверьтесь что поверхность прок­

ладки головки цилиндров и блока ци­
линдров двигателя не имеет вмятин и

глубоких царапин.

3. Почистите болты головки цилиндров.

4. Проверьте головку цилиндров на де­

формацию, см. "Головка цилиндров и
детали клапанного блока" в этом раз­
деле.

Процедура установки

1. Для уплотнительной поверхности креп­

ления распредвала используйте неп­

рерывную полосу материала в 3 мм

для прокладки завода изготовителя.

2. Установите прокладку головки цилинд­

ров.

3. Установите головку цилиндров вместе

с впускным коллектором и выпускным
коллектором.

4. Установите узел держателя распред­

вала.

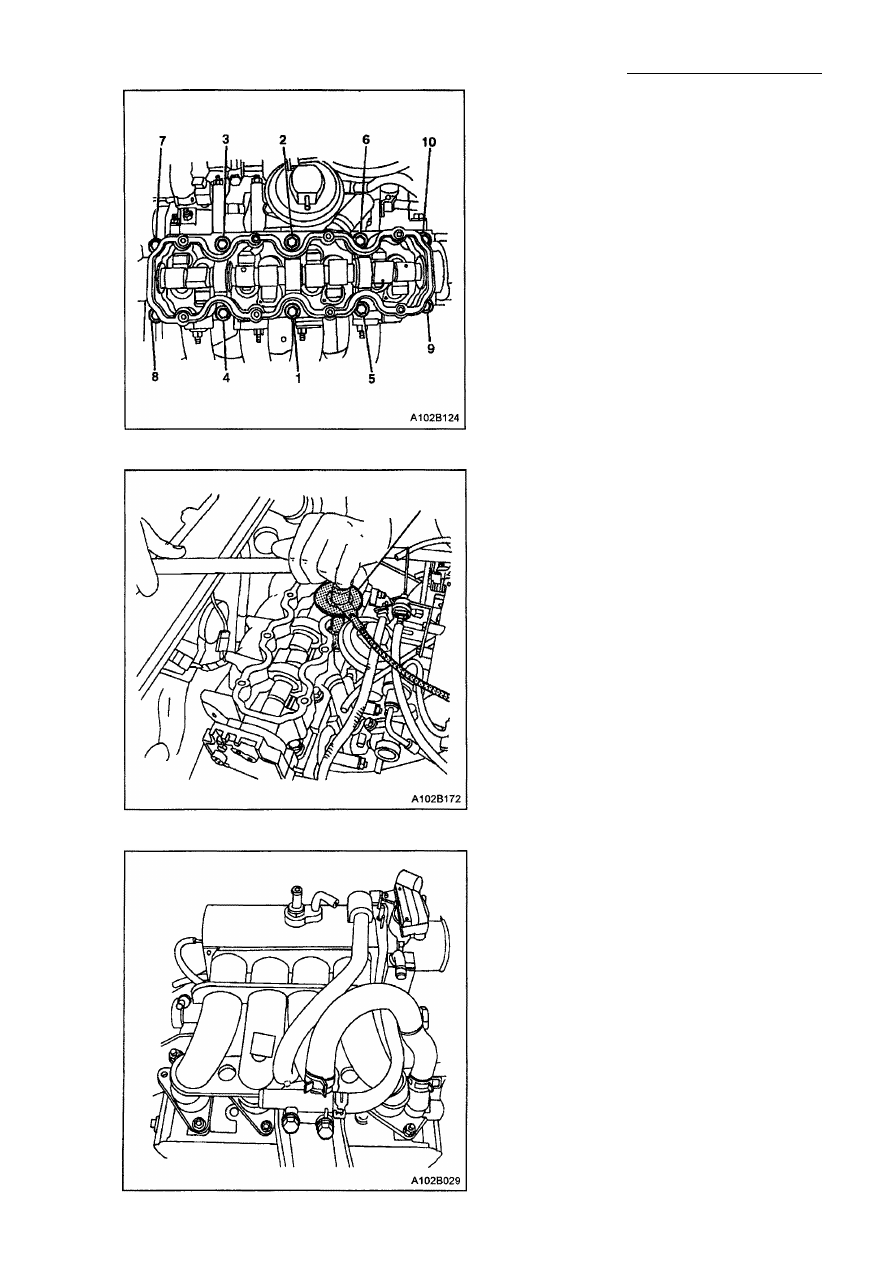

ДВИГАТЕЛЬ SOHC 1В - 21

Затяжка

Затянуть болты головки цилиндра в
показанной выше последовательнос­

ти с усилием 25 Н•м, используя гаеч­

ный ключ с ограничением по крутяще­
му моменту. Для затяжки болтов голов­
ки цилиндра используйте динамометр
КМ-470-В до 60° +60° +60° +10°.

6. Соединить трос дросселя на корпусе

дросселя и на впускном коллекторе.

7. Установить фиксирующий болт опор­

ного кронштейна впускного коллектора
на распределителе охлаждающей жид­
кости.

Затяжка
Затянуть фиксирующие болты опор­

ного кронштейна впускного коллекто­
ра с усилием 22 Н•м.

5. Затяните болты головки цилиндров в

показанной последовательности.

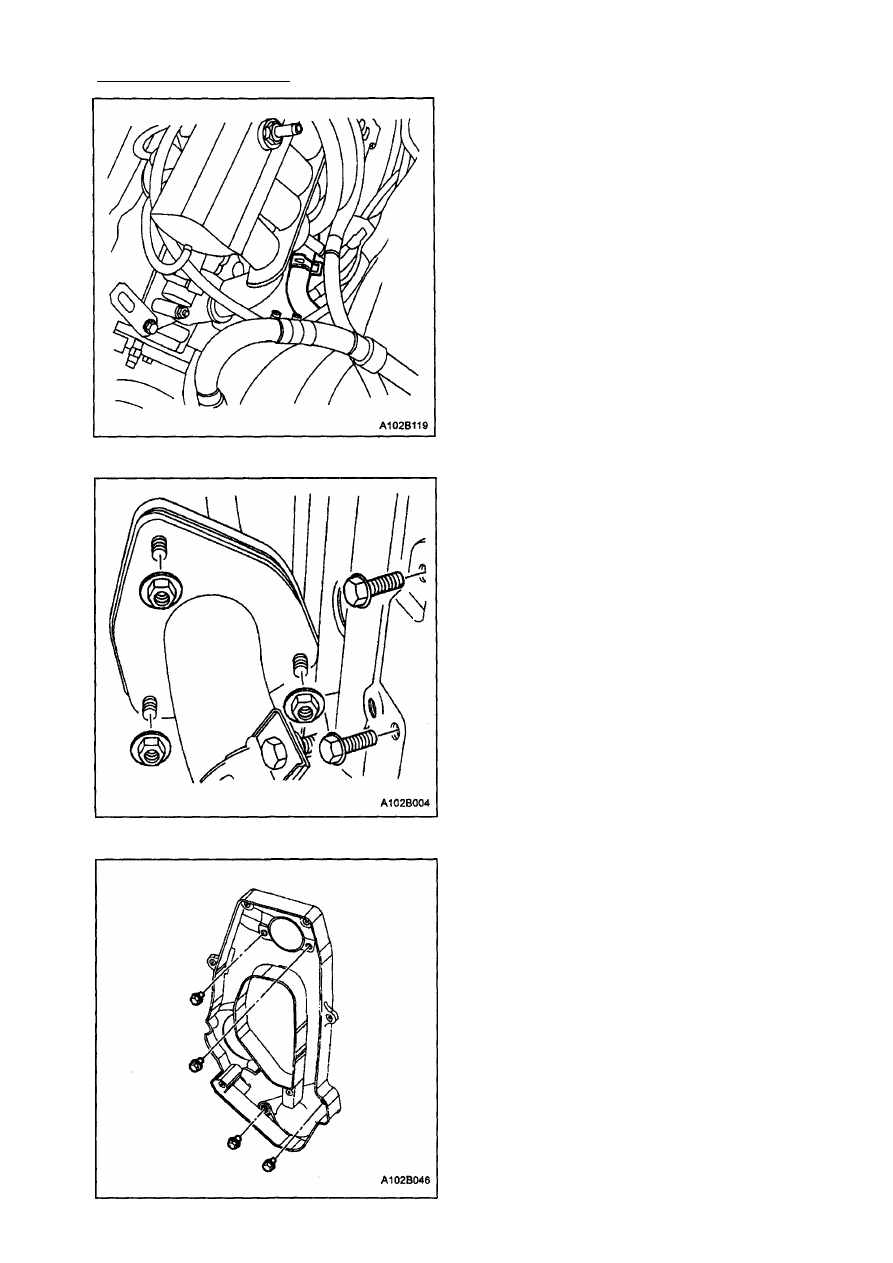

1В-22 ДВИГАТЕЛЬ SOHC

8. Соединить гибкий шланг охлаждаю­

щей жидкости сглаживающего реси­
вера на корпусе дросселя.

9. Соединить впускной шланг обогре­

вателя с распределителем охлаж­

дающей жидкости.

10. Установить фиксирующие гайки выпу­

скного гибкого трубопровода на флан­
це выпускного коллектор и болты на
кронштейне.

Затяжка

Затянуть выпускной гибкий трубо­
провод фиксирующими гайками вы­
пускного коллектора и болтами крон­

штейна с усилием 40 Н•м.

11. Соединить электровоспламенители

на свечах зажигания.

12. Установить заднюю крышку зубчатого

ремня привода распредвала.

13. Установить болты задней крышки зуб­

чатого ремня привода распредвала

Затяжка

Затянуть болты задней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

14. Установить автоматический механизм

натяжения зубчатого ремня привода
распредвала.

15. Установить болт автоматического ме­

ханизма натяжения зубчатого ремня
привода распредвала.

Затяжка

Затянуть болт автоматического меха­
низма натяжения зубчатого ремня при­
вода распредвала с усилием 20 Н•м.
