Дэу Ланос. Руководство по ремонту - часть 67

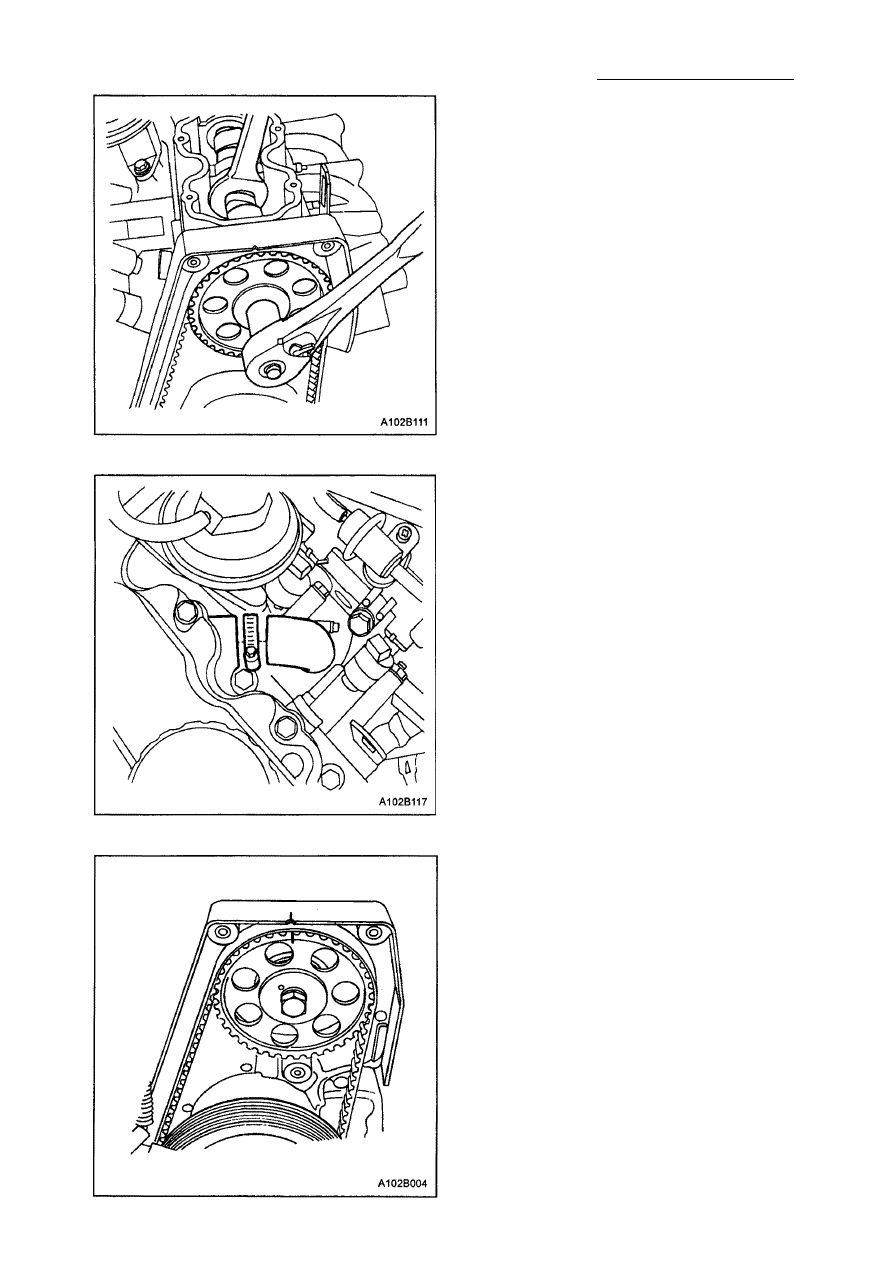

ДВИГАТЕЛЬ SOHC 1В-23

Примечания: Будьте особенно осторож­
ны, чтобы не нанести никаких царапин,
вмятин или повреждений распредвалу.
Такие повреждения могут ухудшить ра­
боту машины.

16. Установить механизм распредвала.
17. Крепко удерживая распредвал на мес­

те, установить болт механизма расп­

редвала.

Затяжка

Затянуть болт механизма распред­
вала с усилием 45 Н•м.

18. Установить крышку газораспредели­

тельного механизма и прокладку

крышки газораспределительного ме­

ханизма.

19. Установить болты крышки газораспре­

делительного механизма.
Затяжка

Затянуть болты крышки газораспре­

делительного механизма с усилием

10 Н•м.

20. Подсоединить вентиляционную трубу

картера к корпусу распредвала и под­
соединить колодку соленоида к ре­
циркуляции отработавших газов.

2 1 . Совместить отметку на механизме

распредвала с выемкой в верхней

части задней крышки зубчатого ремня

привода распредвала.

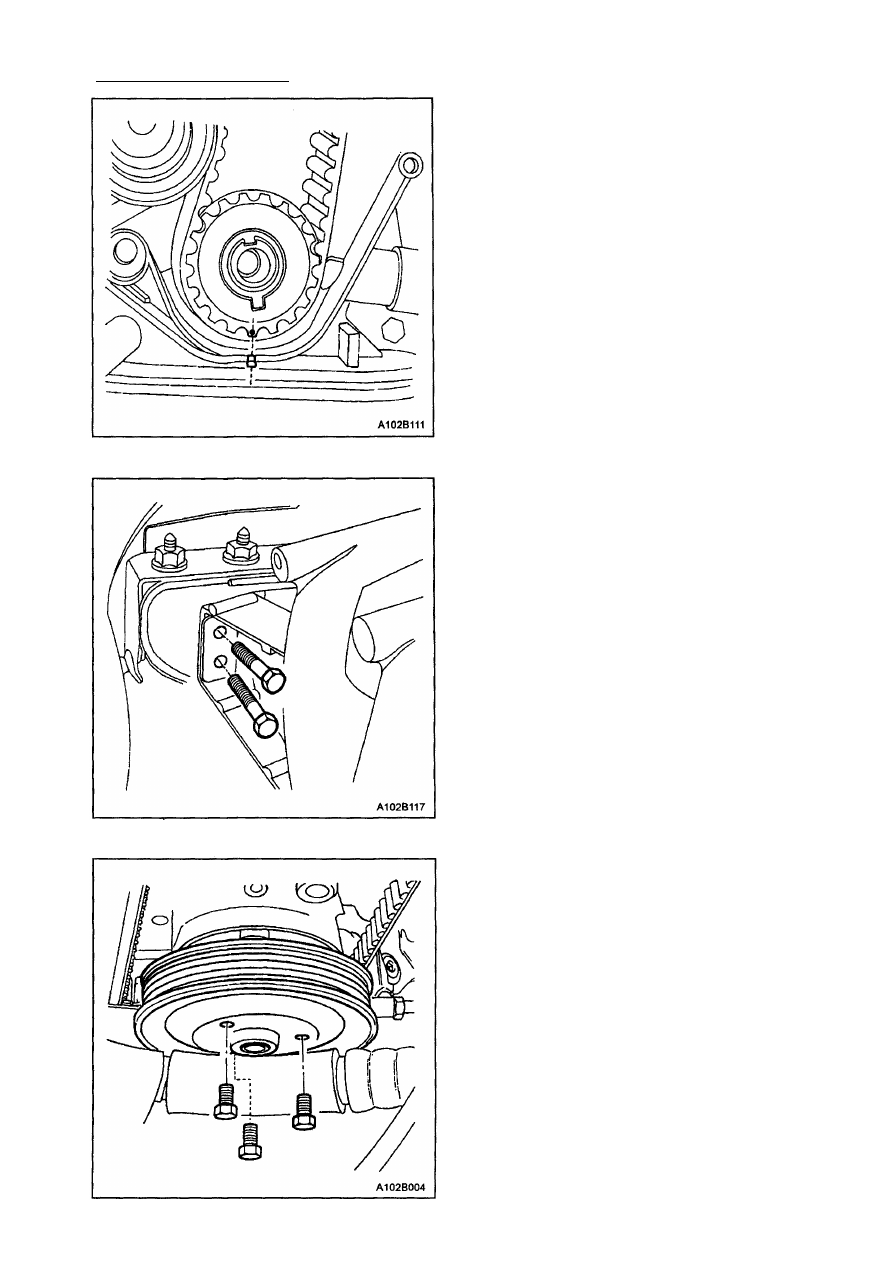

1В-24 ДВИГАТЕЛЬ SOHC

22. Совместить отметку на механизме ко­

ленчатого вала с выемкой в нижней
части задней крышке зубчатого ремня

привода распредвала.

23. Установить зубчатый ремень привода

распредвала. См. "Зубчатый ремень
привода распредвала" в этом разде­

ле.

24. Проверить натяжение зубчатого рем­

ня привода распредвала. См. "Про­
верка и настройка зубчатого ремня
привода распредвала" в этом разде­

ле.

25. Установить нижнюю крышку зубчатого

ремня привода распредвала.

26. Установить болты нижней крышки зуб­

чатого ремня привода распредвала.
Затяжка
Затянуть болты нижней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

27. Установить насос усилителя рулевого

управления и болты, если он имеется.
См. Раздел 6В, "Насос усилителя ру­

левого управления".

28. Установить кронштейн подвески дви­

гателя с помощью фиксирующих бол­

тов подвески двигателя, если был ус­
тановлен насос усилителя рулевого
управления.
Затяжка

Затянуть кронштейн подвески дви­
гателя с помощью фиксирующих бол­

тов подвески двигателя с усилием

60 Н•м.

29. Установить шкив коленчатого вала
30. Установить болт шкива коленчатого

вала

Затяжка

Затянуть болт шкива коленчатого ва­

ла с усилием 95 Н•м, используя дина­

мометрический ключ. При использо­
вании динамометра КМ-470-В затя­
нуть болт шкива распредвала еще
один раз на 30° +15°.

3 1 . Установить шкив насоса усилителя ру­

левого управления, если такой име­
ется.

32. Установить болты шкива насоса уси­

лителя рулевого управления, если
такой имеется.

Затяжка
Затянуть болты шкива насоса усили­

теля рулевого управления с усилием
25 Н•м.

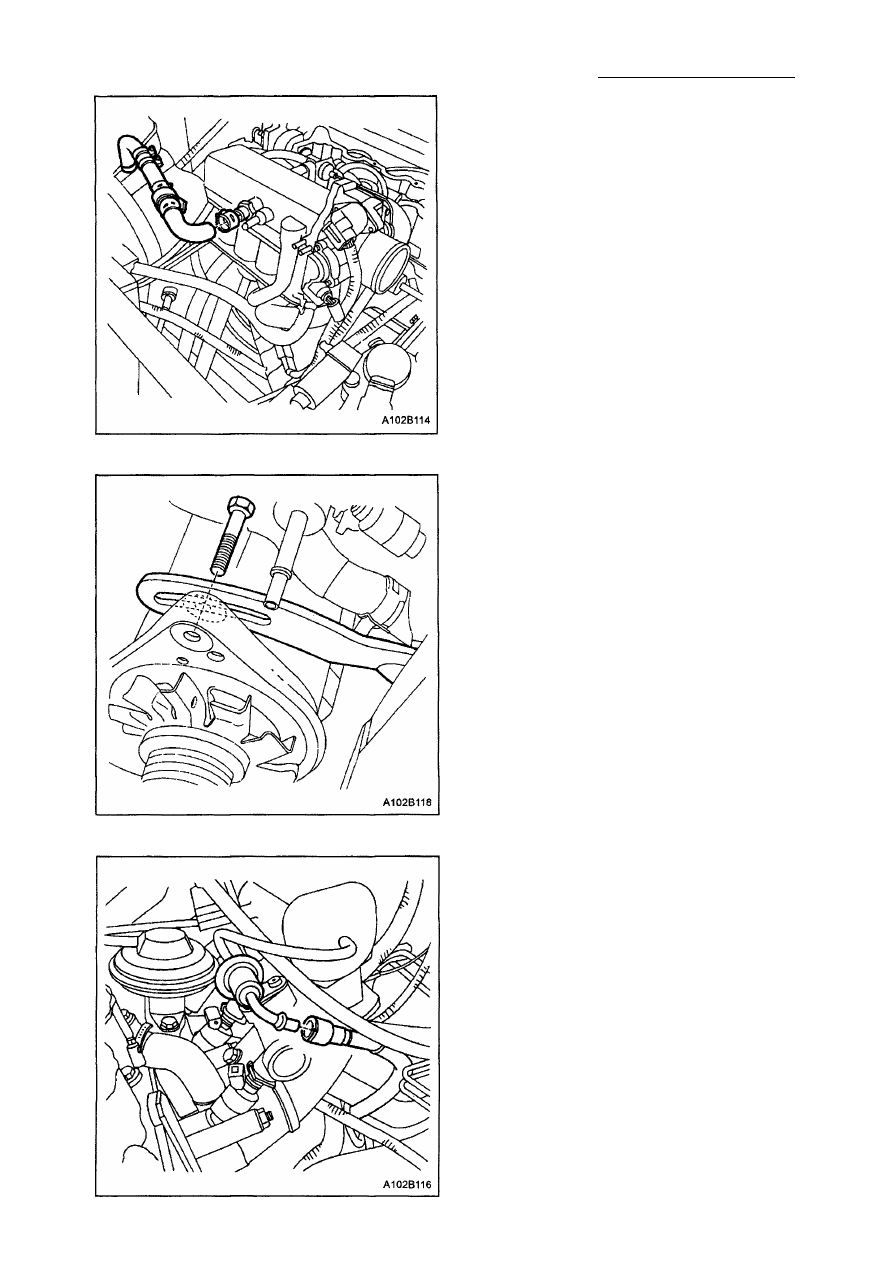

ДВИГАТЕЛЬ SOHC 1В-25

36. Установить регулировочный кронш­

тейн генератора.

37. Наживить фиксирующий болт регу­

лирующего кронштейна генератора.
Затяжка

Затянуть фиксирующий болт регу­

лировочного кронштейна генератора

с усилием 20 Н•м

38. Наживить регулировочный болт гене­

ратора.

39. Соединить подающий топливный топ­

ливопровод.

40. Соединить обратный топливопровод

на регуляторе давления топлива.

4 1 . Установить приводной ремень генера­

тора.

Затяжка
Затянуть регулировочный болт гене­

ратора с усилием 20 Н•м.

42. Установить верхнюю крышку зубчато­

го ремня привода распредвала

43. Установить болты верхней крышки

зубчатого ремня привода распред­
вала

33. Соединить все гибкие вакуумные тру­

бопроводы.

34. Соединить трубопровод с усилителем

на впускном коллекторе.

35. Соединить верхний трубопровод ра­

диатора на корпусе термостата.

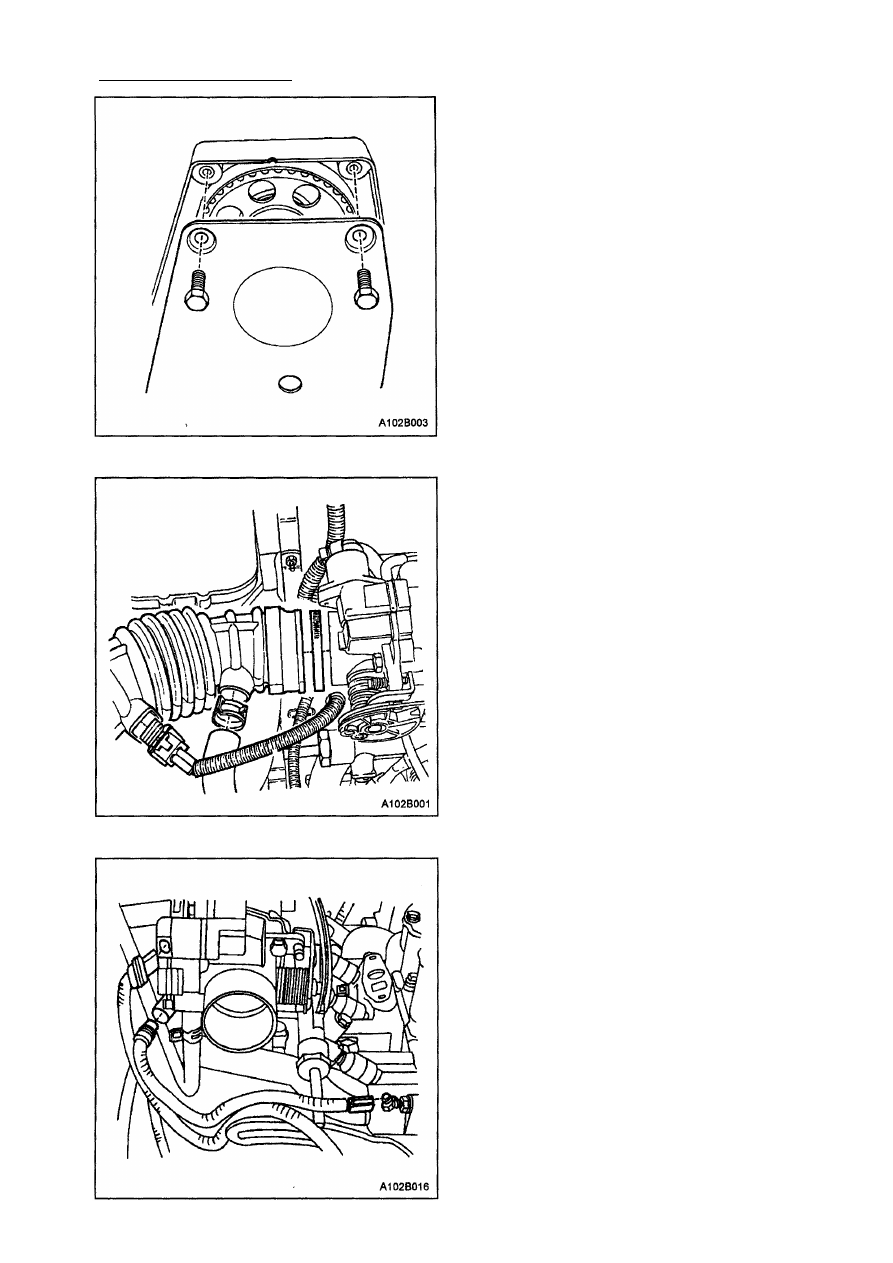

1В-26 ДВИГАТЕЛЬ SOHC

Затяжка
Затянуть болты верхней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

44. Установить приводной ремень комп­

рессора, если необходимо.

45. Установить правое переднее колесо

вместе с противобрызговым щитком.

46. Установить правое переднее колесо.

См. Раздел 2Е, "Шины и колеса".

47. Установить корпус воздушного фильт­

ра.

48. Установить болты корпуса воздушного

фильтра.
Затяжка
Затянуть болты корпуса воздушного
фильтра с усилием 12 Н•м.

49. Подсоединить впускной воздушный

трубопровод к корпусу дросселя.

50. Подсоединить всасывающую трубу

двигателя к крышке газораспредели­
тельного механизма.

5 1 . Подсоединить колодку датчика темпе­

ратуры воздуха коллектора.

52. Подсоединить колодку датчика темпе­

ратуры охлаждающей жидкости.

53. Подсоединить колодку датчика темпе­

ратуры охлаждающей жидкости дви­
гателя.

54. Подсоединить колодку регулирующе­

го пневмоклапана режима холостого
хода.

55. Подсоединить колодку датчика поло­

жения дросселя.

56. Подсоединить колодку катушки зажи­

гания.

57. Подсоединить колодки монтажного

узла топливной форсунки

58. Подсоединить колодку кислородного

датчика.

59. Подсоединить зажим заземления эле­

ктронного модуля управления на впу­
скном коллекторе.

60. Подсоединить отрицательный провод

аккумуляторной батареи.

6 1 . Установить предохранитель топлив­

ного насоса.

62. Снова наполнить охлаждающую сис­

тему двигателя. См. Раздел 1D, "Сис­
тема охлаждения двигателя"
